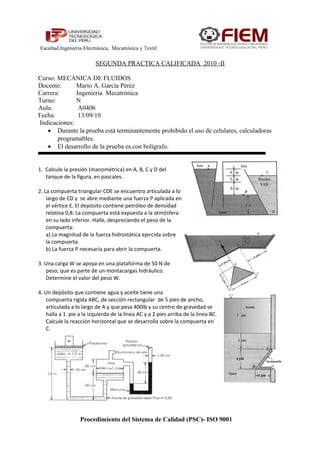

1. SEGUNDA PRACTICA CALIFICADA 2010 -II
Curso: MECÁNICA DE FLUIDOS
Docente: Mario A. García Pérez
Carrera: Ingeniería Mecatrónica
Turno: N
Aula: A0406
Fecha: 13/09/10
Indicaciones:
• Durante la prueba está terminantemente prohibido el uso de celulares, calculadoras
programables.
• El desarrollo de la prueba es con bolígrafo.
1. Calcule la presión (manométrica) en A, B, C y D del
tanque de la figura, en pascales.
2. La compuerta triangular CDE se encuentra articulada a lo
largo de CD y se abre mediante una fuerza P aplicada en
el vértice E. El depósito contiene petróleo de densidad
relativa 0,8. La compuerta está expuesta a la atmósfera
en su lado inferior. Halle, despreciando el peso de la
compuerta:
a) La magnitud de la fuerza hidrostática ejercida sobre
la compuerta.
b) La fuerza P necesaria para abrir la compuerta.
3. Una carga W se apoya en una plataforma de 50 N de
peso, que es parte de un montacargas hidráulico.
Determine el valor del peso W.
4. Un depósito que contiene agua y aceite tiene una
compuerta rígida ABC, de sección rectangular de 5 pies de ancho,
articulada a lo largo de A y que pesa 400lb y su centro de gravedad se
halla a 1 pie a la izquierda de la línea AC y a 2 pies arriba de la línea BC.
Calcule la reacción horizontal que se desarrolla sobre la compuerta en
C.
Procedimiento del Sistema de Calidad (PSC)- ISO 9001
Facultad Ingeniería Electrónica, Mecatrónica y Textil
