- 1. FPGAs libres Juan GonzálezGómez (Obijuan) Depto. Sistemas Telemáticos y computación 9 de Noviembre de 2016 ETSIT-URJC. https://github.com/Obijuan/myslides https://github.com/Obijuan
- 2. PARTE I: Circuitosdigitales y FPGAs PARTE II: Herramientas libres PARTE III: ¿Cómo empiezo? Contenido
- 3. PARTE I: Circuitos digitalesy FPGAs
- 4. Nuevas tecnologías: Mundo decajas negras
- 5. Patrimonio Tecnológico dela humanidad Software Libre Hardware Libre Reprap
- 6. Pasemos al siguientenivel: Chips digitales
- 7. Viaje al interiorde los chips digitales ● Nivel de electrónica digital ● Información: Sólo 1s y 0s (Bits) ● Función: Manipular, almacenar y transportar bits
- 8. Elementos en circuitosdigitales Cualquier circuito digital, por muy complejo que sea, se descompone en estos 3 tipos de componentes elementales
- 9. La electrónica digitales intuitiva y… ¡Divertida! APP: Circuit Scramble
- 10. FPGAs: Implementando circuitos digitales FPGA:Chip “en blanco” que contiene una matriz con los 3 componentes básicos: puertas lógicas, biestables y cables
- 11. Circuito 1 Circuito2 Configuración
- 12. ¡FPGAs = Impresoras3D de circuitos digitales!
- 13. El hardware essoftware ● El hardware libre es igual al software libre ● Muy fácil de compartir ● Telecopias del hardware ● Desarrollo de hardware en comunidad HDL
- 14.
- 15. FPGAs: Sólo personalautorizado
- 16. FPGAs libres: Elrenacimiento ● Proyecto Icestorm (Mayo, 2015) ● La primera toolchain que permiten pasar de Verilog al bitstream usando sólo Herramientas libres
- 17. FPGAs libres ● FamiliaLattice iCE40 ● Sólo Lenguaje Verilog Denominamos FPGAs libres a aquellas FPGAs que disponen de una toolchain totalmente libre ● Definición: ● FPGAs libres actualmente: http://www.latticesemi.com/Products/FPGAandCPLD/iCE40.aspx
- 18. Flujo de trabajo DiseñoFicheros HDL Bitstream Síntesis Configuración
- 19. ¡Usando sólo herramientaslibres!
- 20. Pila de herramientaslibres
- 21. https://github.com/FPGAwars/icestudio ● Autor: JesúsArroyo ● Electrónica digital para todos ● Sin conocimientos de verilog ● Herramienta visual ● Traduce a verilog Demo
- 22. Apio-ide https://github.com/FPGAwars/apio-ide ● Autores:Jesus Arroyo/Obijuan ● Plug-in para Atom ● No línea de comandos ● Llama a apio ● Aplicable a otros IDEs/editores ● Descripción en VerilogDemo
- 23. ● Autor: JesúsArroyo ● Multiplataforma (Linux, Mac, Windows, Raspberry) ● Línea de comandos ● Programado en python ● Multiplaca: icestick, icezum, icoboard, go-board Demohttps://github.com/FPGAwars/apio
- 24. Demo Bajo nivel: Icestorm ●Ficheros: cont8.v icezum.pcf ● Síntesis: $ yosys -p "synth_ice40 -blif cont8.blif" cont8.v ● Emplazado y rutado: $ arachne-pnr -d 1k -p icezum.pcf cont8.blif -o cont8.asc ● Empaquetado: $ icepack cont8.asc cont8.bin ● Carga en FPGA: $ iceprog cont8.bin http://www.clifford.at/icestorm/ https://github.com/cliffordwolf/icestorm ● Autor: Clifford Wolf ● Herramientas programadas en C/C++ ● Bajar del repo y compilar ● Línea de comandos ● Se usan típicamente junto con make
- 25.
- 26. Paso 1: Consigueuna placa Con FPGA libre Icestick Go-board ● Conexión directa al PC (USB) ● Soportadas por Apio/Icestudio iCE40-HX8K Breakout Board
- 27. icoboard ● Conexión aRaspberry PI ● Soportada por Apio/Icestudio NO Soportadas por Apio/Icestudio Mystorm iCE40HX1K-EVB
- 28. Icezum Alhambra v1.1 ●Autor: Eladio Delgado ● Diseñada en Pinos del Valle (Granada) ● Arduino de las FPGAs ● Compatible Arduino ● Fácil conexión de circuitos externos/sensores/servos ● Reutilización de los shields de arduino ● 20 entradas/salidas de 5v ● 3A corriente de entrada ● Perfecta para hacer robots https://github.com/FPGAwars/icezum/wiki
- 29. Icezum Alhambra v1.1 8leds de pruebas Pulsadores de prueba Conector micro-usb Alimentación 6-17v 3A Interruptor On/off Pines io 3v3 Conexión directa de Sensores / actuadores 4 entradas analógicas i2c Pulsador de reset
- 30. Icezum Alhambra v1.0Ken Kicad
- 31. Icezum Alhambra v1.0Ken Kicad
- 32. Icezum Alhambra v1.0Ken Kicad
- 33. ¡Fuentes de componentesen FreeCAD! https://github.com/FreeCAD/FreeCAD-library
- 34. Rasty ● FPGA Fun! ●8 Alhambra-leds ● Alimentación: power bank
- 35. Sonidos simples conZumbador ● Conexión a una placa con Zumbador ● Melodías básica ● ¡Fácil meter varios canales!
- 36. Larby: Robot modular ●Servos conectados directamente a Icezum Alhambra ● Configuración mínima pitch-pitch ● Módulo impresos en 3D
- 37. Icezum Alhambra peregrina ●A.k.a CalmaSAV ● Empieza: Rinconingenieril.es ● Ámbito: Toda España ● Coordinado desde la lista de FPGAwars

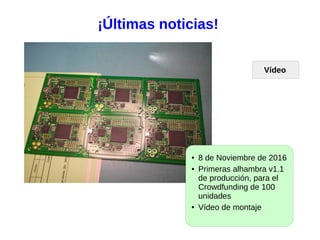

- 38. ¡Últimas noticias! ● 8de Noviembre de 2016 ● Primeras alhambra v1.1 de producción, para el Crowdfunding de 100 unidades ● Vídeo de montaje Vídeo
- 39. Paso 2: InstálateIcestudio/Apio https://github.com/FPGAwars/icestudio https://github.com/FPGAwars/apio
- 40. Tutorial: Diseño Digitalpara FPGAs, con herramientas libres Paso 3: Aprende diseño digital y Verilog https://github.com/Obijuan/open-fpga-verilog-tutorial/wiki ● Hace 1 año (obsoleto) ● Herramientas de bajo nivel (make) ● Tarjeta icestick ● Útil mientras hago uno más actualizado :-)
- 41. Paso 4: Apúntatea la comunidad FPGAwars ● Comunidad para compartir conocimiento relacionado con FPGAs libres ● Es el clonewars de las FPGAs, pero en modesto :-) ● Idioma: Castellano ● 211 miembros ● Cualquier pregunta / comentario / sugerencia → Correo a la lista :-) http://fpgawars.github.io/
- 42. Paso 5: Haztus proyectos con FPGAs libres https://github.com/Obijuan/ACC/wikihttps://github.com/Obijuan/simplez-fpga/wiki/Procesador-SIMPLEZ-F
- 43. Paso 6: ¡Compartecon la comunidad!
- 44. FPGAs en PatrimonioTecnológico de la humanidad Software Libre Hardware Libre Reprap FPG As libres O tros
- 45. FPGAs libres Juan GonzálezGómez (Obijuan) Depto. Sistemas Telemáticos y computación 9 de Noviembre de 2016 ETSIT-URJC. https://github.com/Obijuan/myslides https://github.com/Obijuan
