Cómo programar el ESP8266 (modules genéricos) desde el IDE del Arduino (versiones 1.6.4 o superiores).

1. El sorprendente ESP8266
por: Volkan Rivera

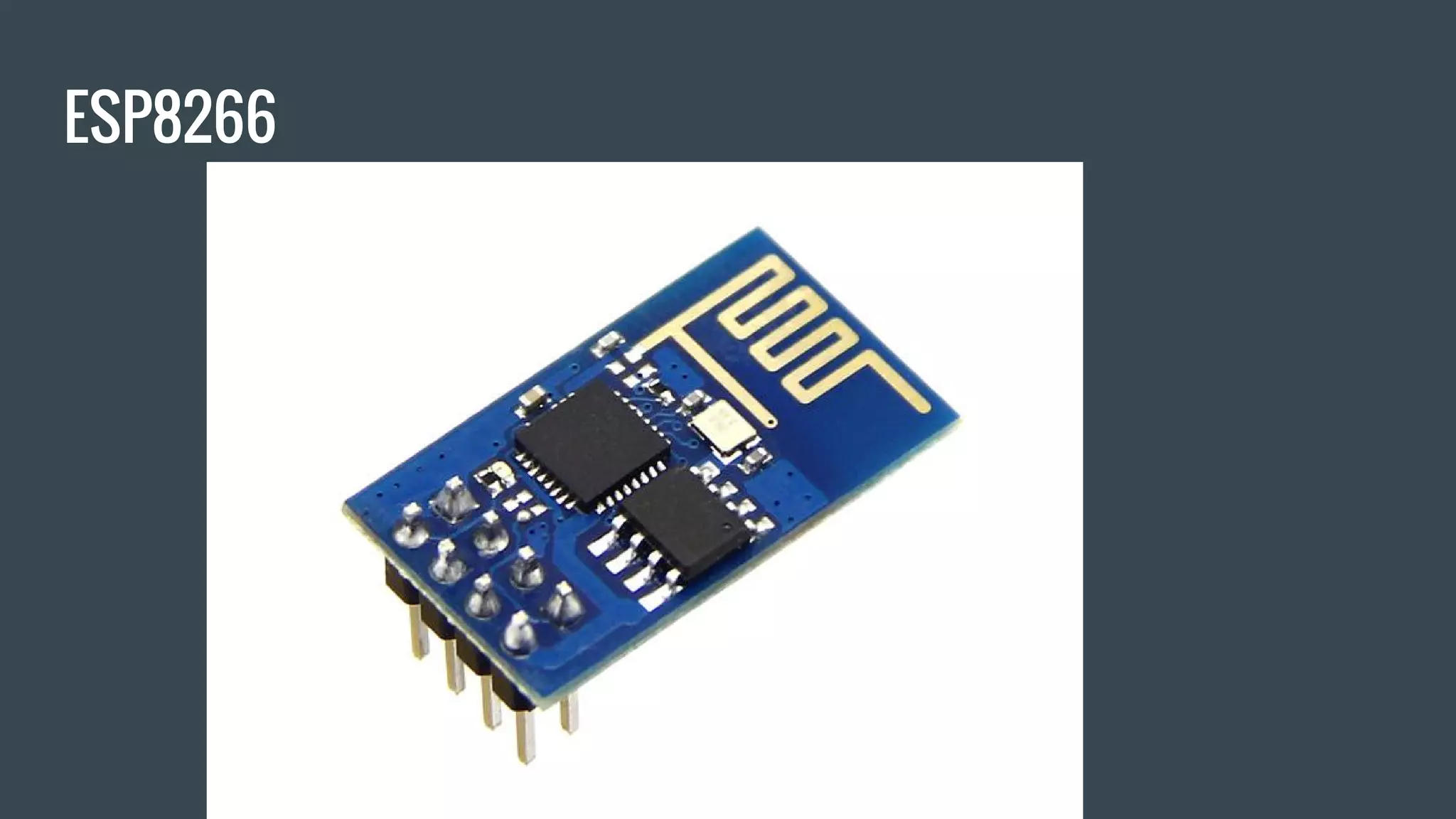

2. ESP8266

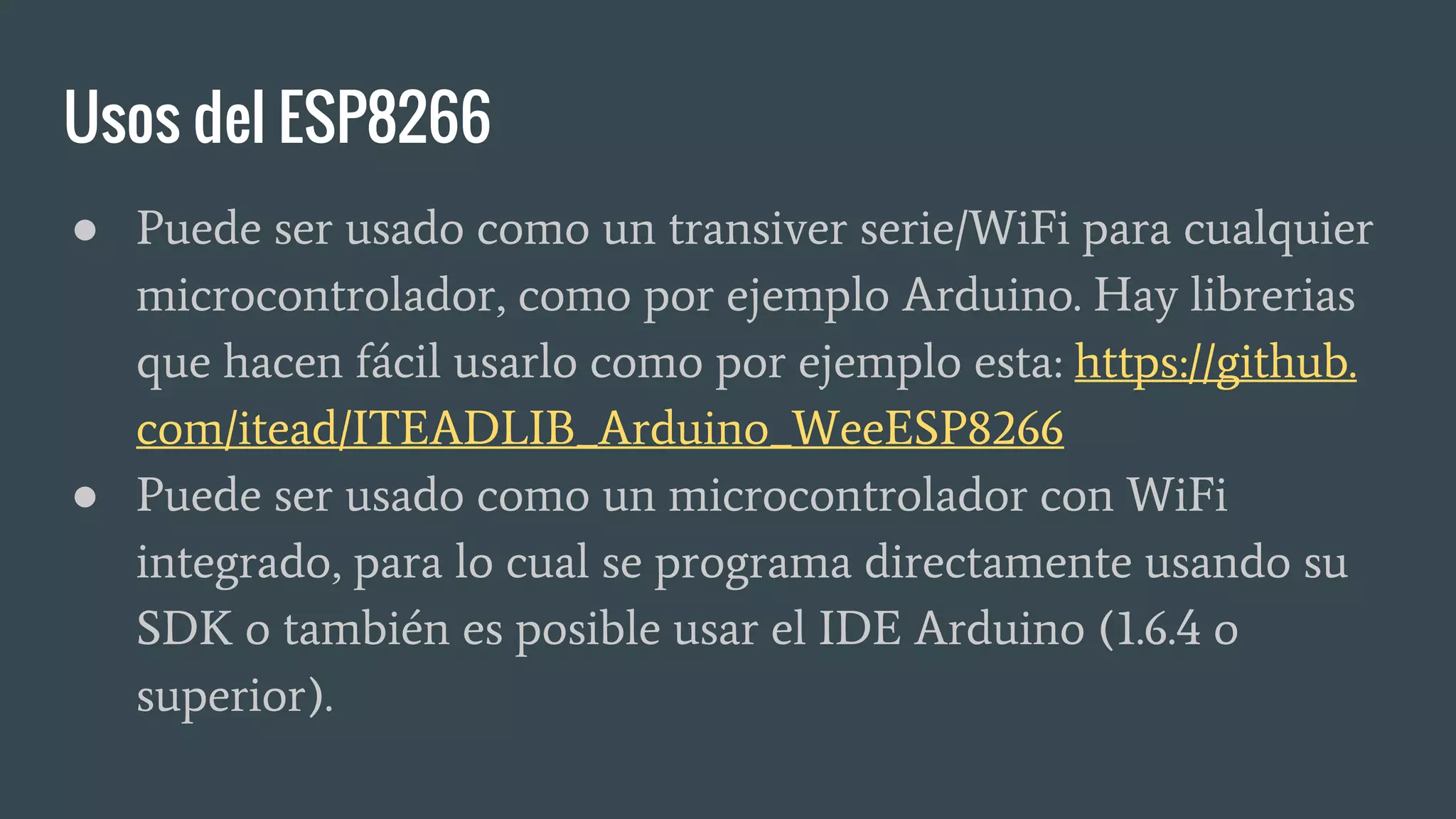

3. Usos del ESP8266
● Puede ser usado como un transiver serie/WiFi para cualquier
microcontrolador, como por ejemplo Arduino. Hay librerias
que hacen fácil usarlo como por ejemplo esta: https://github.
com/itead/ITEADLIB_Arduino_WeeESP8266
● Puede ser usado como un microcontrolador con WiFi
integrado, para lo cual se programa directamente usando su
SDK o también es posible usar el IDE Arduino (1.6.4 o
superior).

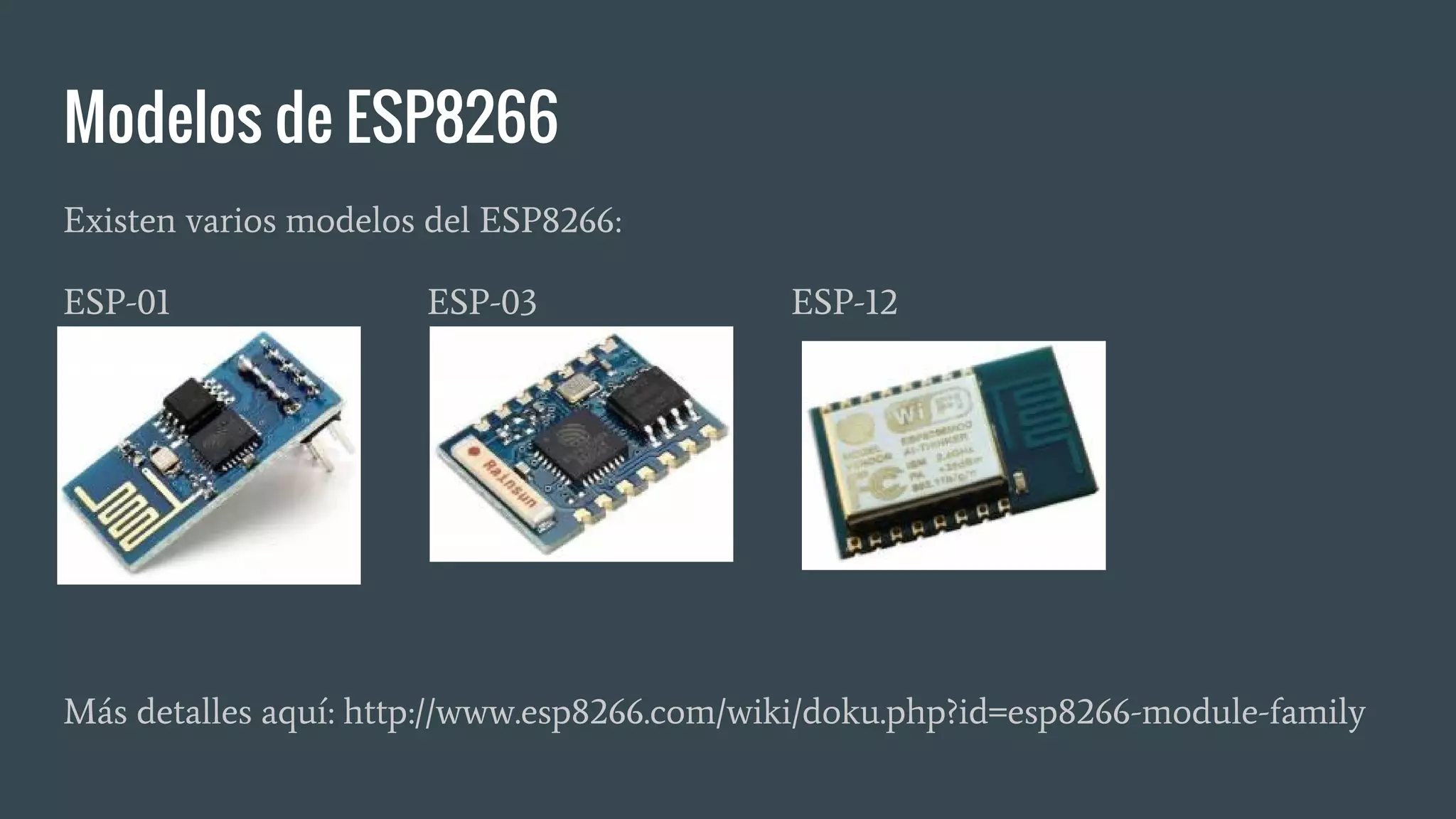

4. Modelos de ESP8266
Existen varios modelos del ESP8266:
ESP-01 ESP-03 ESP-12
Más detalles aquí: http://www.esp8266.com/wiki/doku.php?id=esp8266-module-family

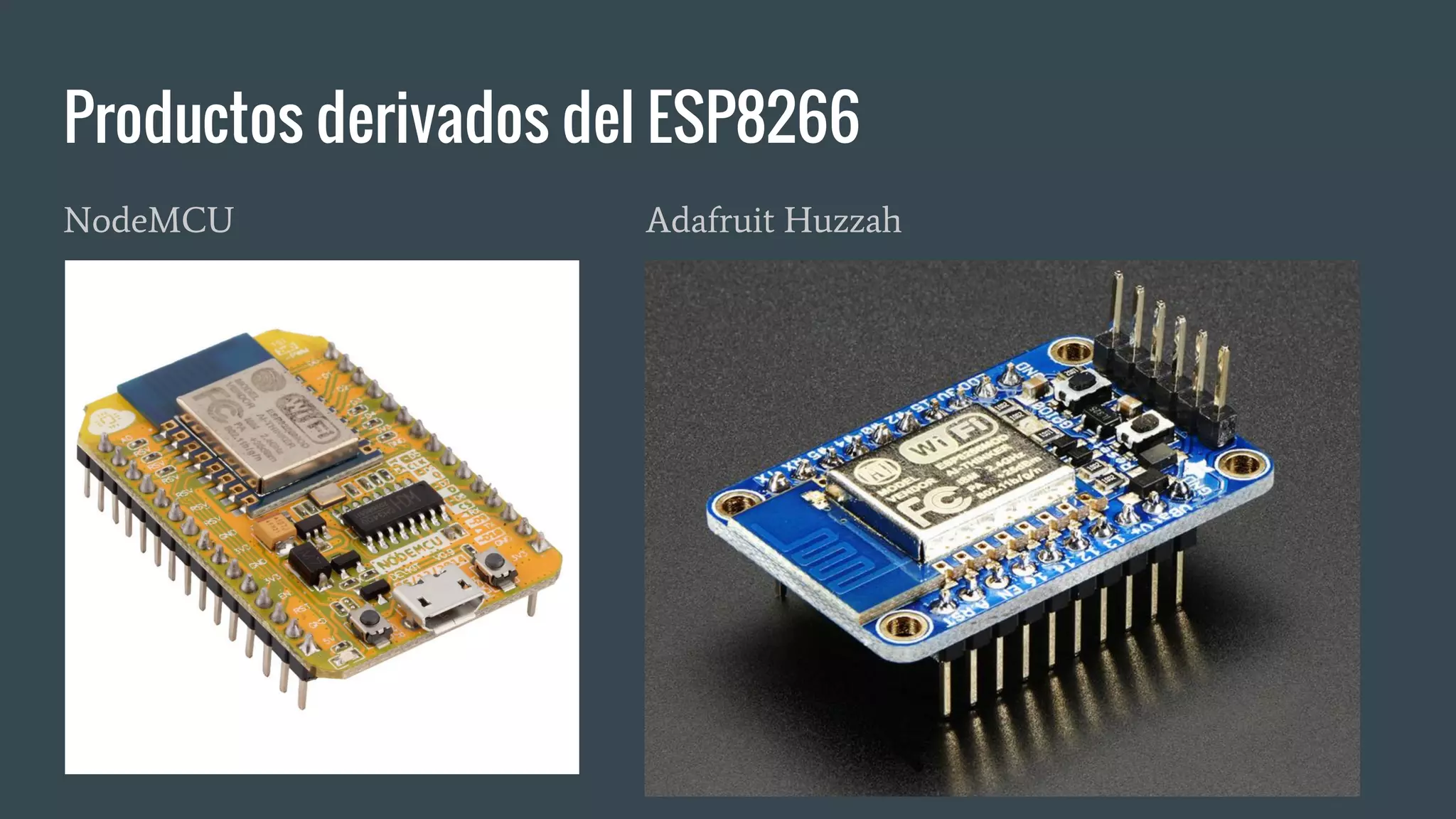

5. Productos derivados del ESP8266
NodeMCU Adafruit Huzzah

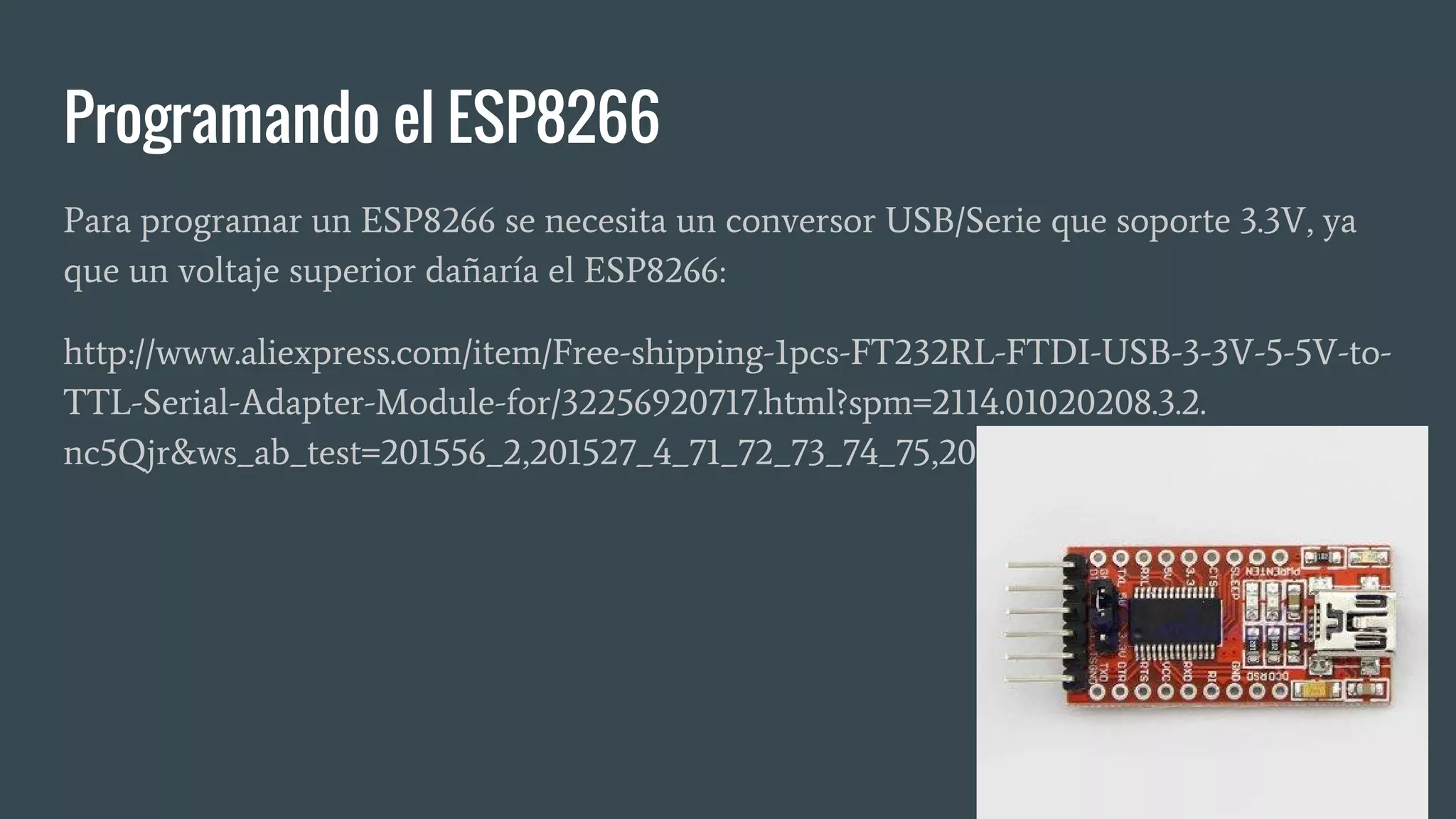

6. Programando el ESP8266
Para programar un ESP8266 se necesita un conversor USB/Serie que soporte 3.3V, ya
que un voltaje superior dañaría el ESP8266:
http://www.aliexpress.com/item/Free-shipping-1pcs-FT232RL-FTDI-USB-3-3V-5-5V-to-
TTL-Serial-Adapter-Module-for/32256920717.html?spm=2114.01020208.3.2.
nc5Qjr&ws_ab_test=201556_2,201527_4_71_72_73_74_75,201409_4

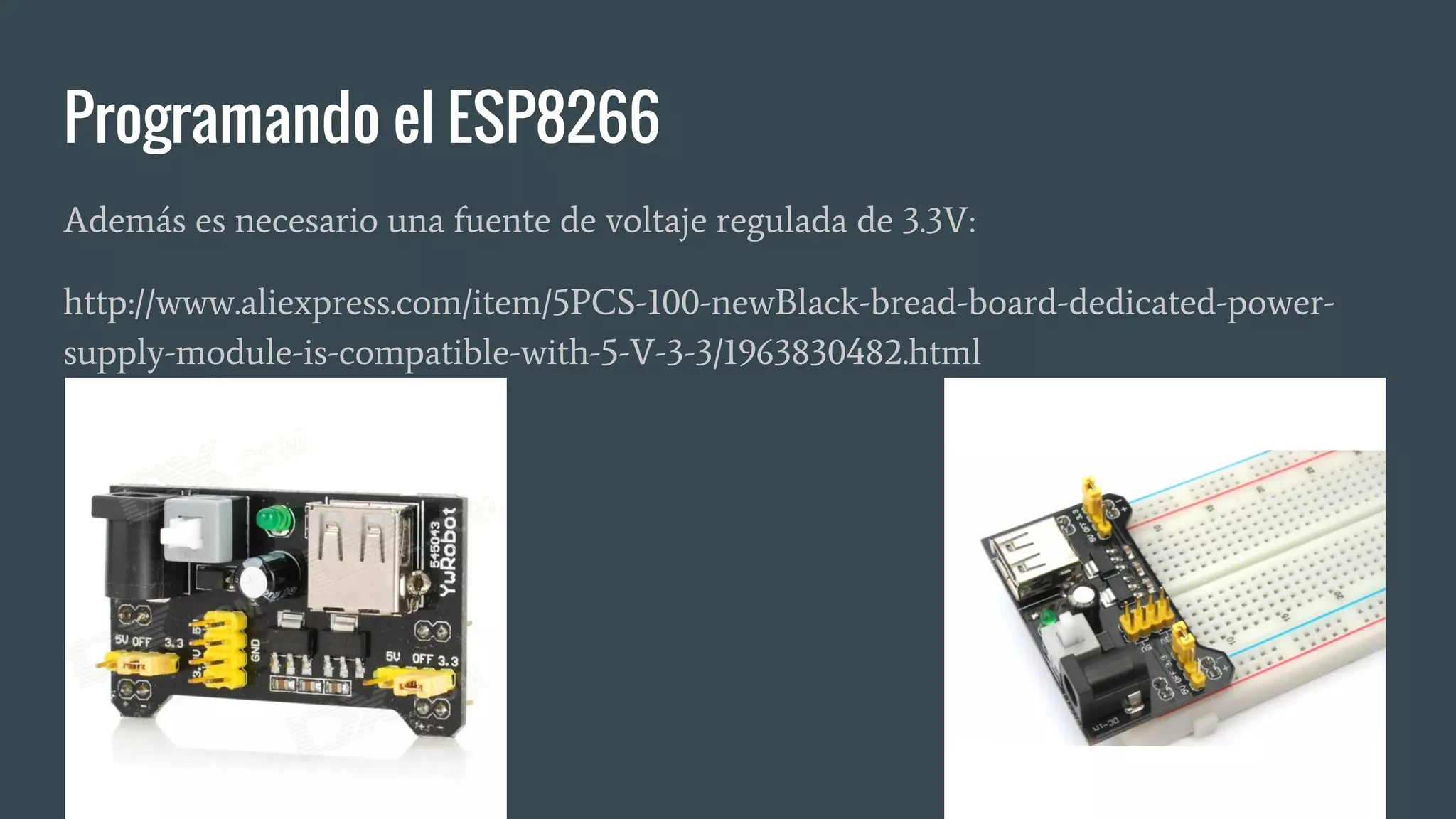

7. Programando el ESP8266
Además es necesario una fuente de voltaje regulada de 3.3V:
http://www.aliexpress.com/item/5PCS-100-newBlack-bread-board-dedicated-power-
supply-module-is-compatible-with-5-V-3-3/1963830482.html

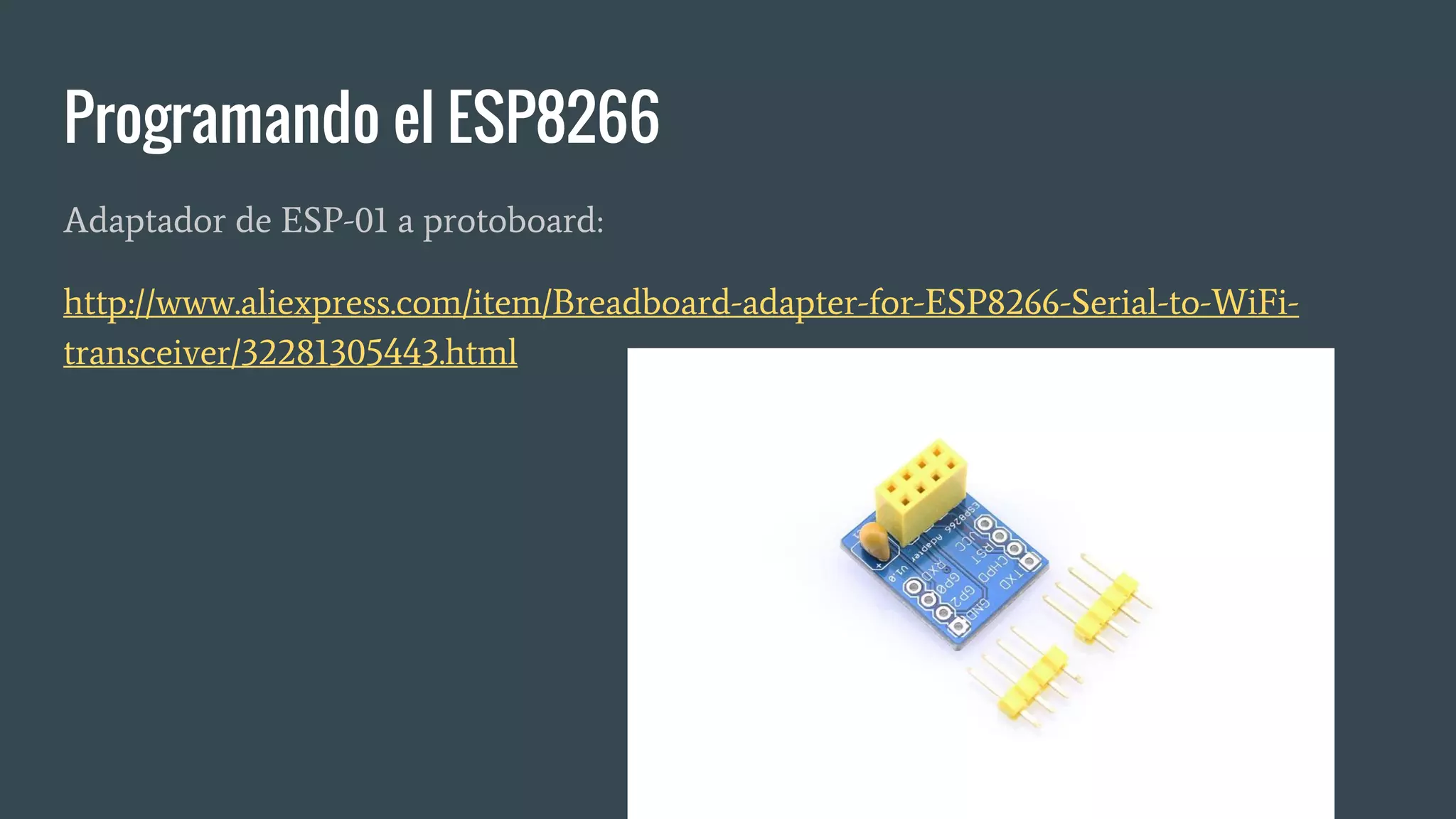

8. Programando el ESP8266
Adaptador de ESP-01 a protoboard:
http://www.aliexpress.com/item/Breadboard-adapter-for-ESP8266-Serial-to-WiFi-
transceiver/32281305443.html

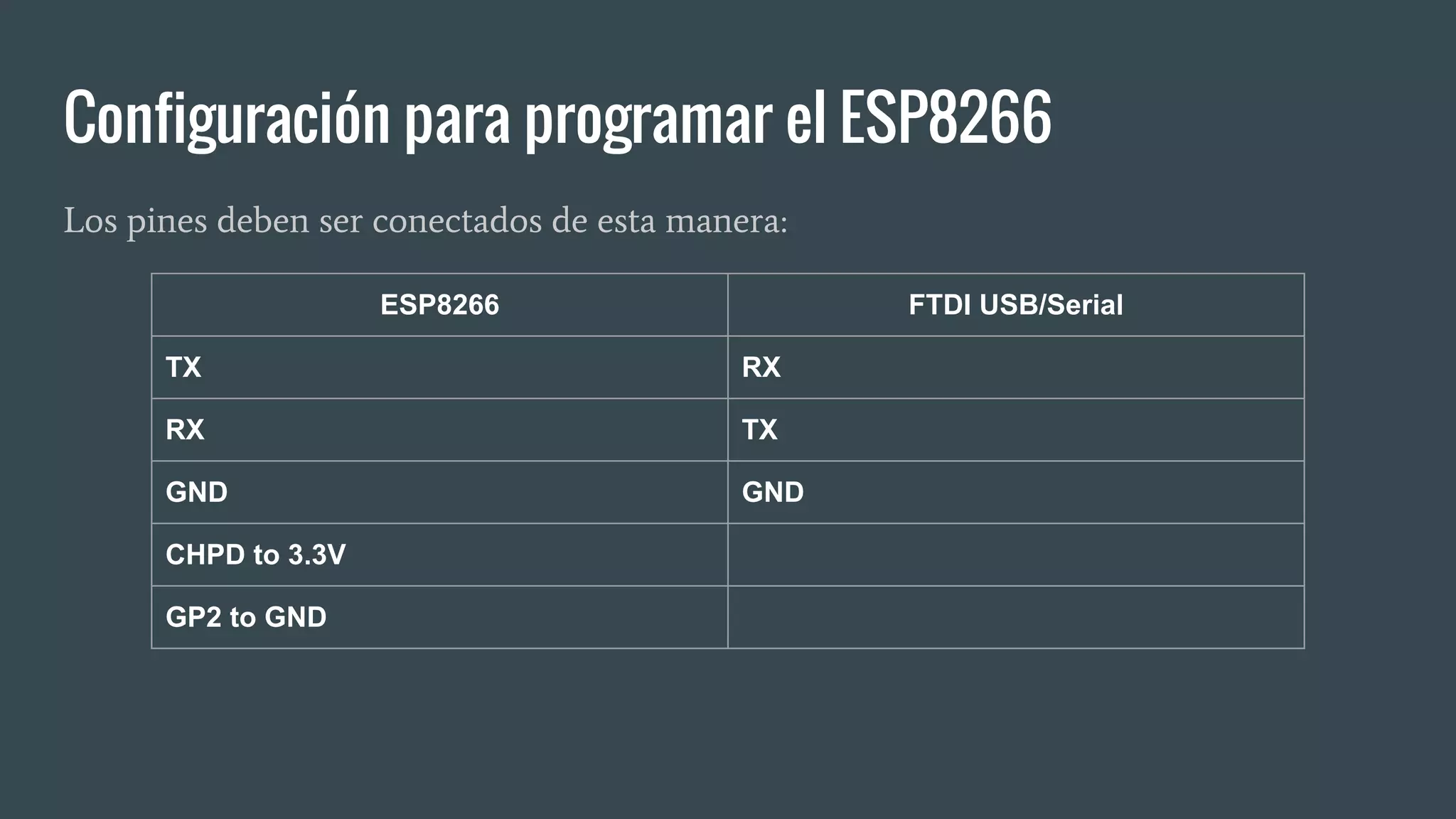

9. Configuración para programar el ESP8266
Los pines deben ser conectados de esta manera:
ESP8266 FTDI USB/Serial
TX RX
RX TX
GND GND
CHPD to 3.3V
GP2 to GND

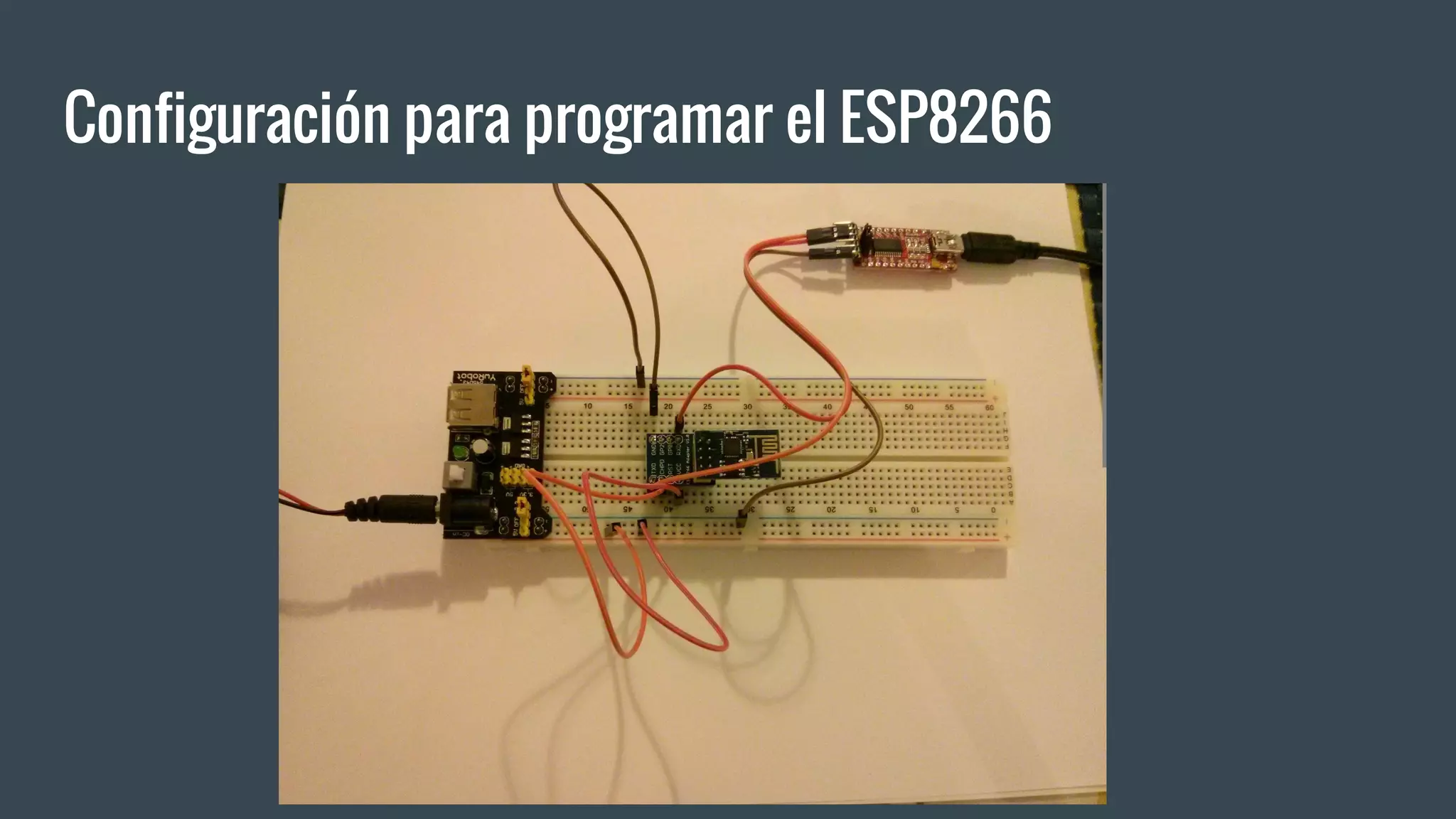

10. Configuración para programar el ESP8266

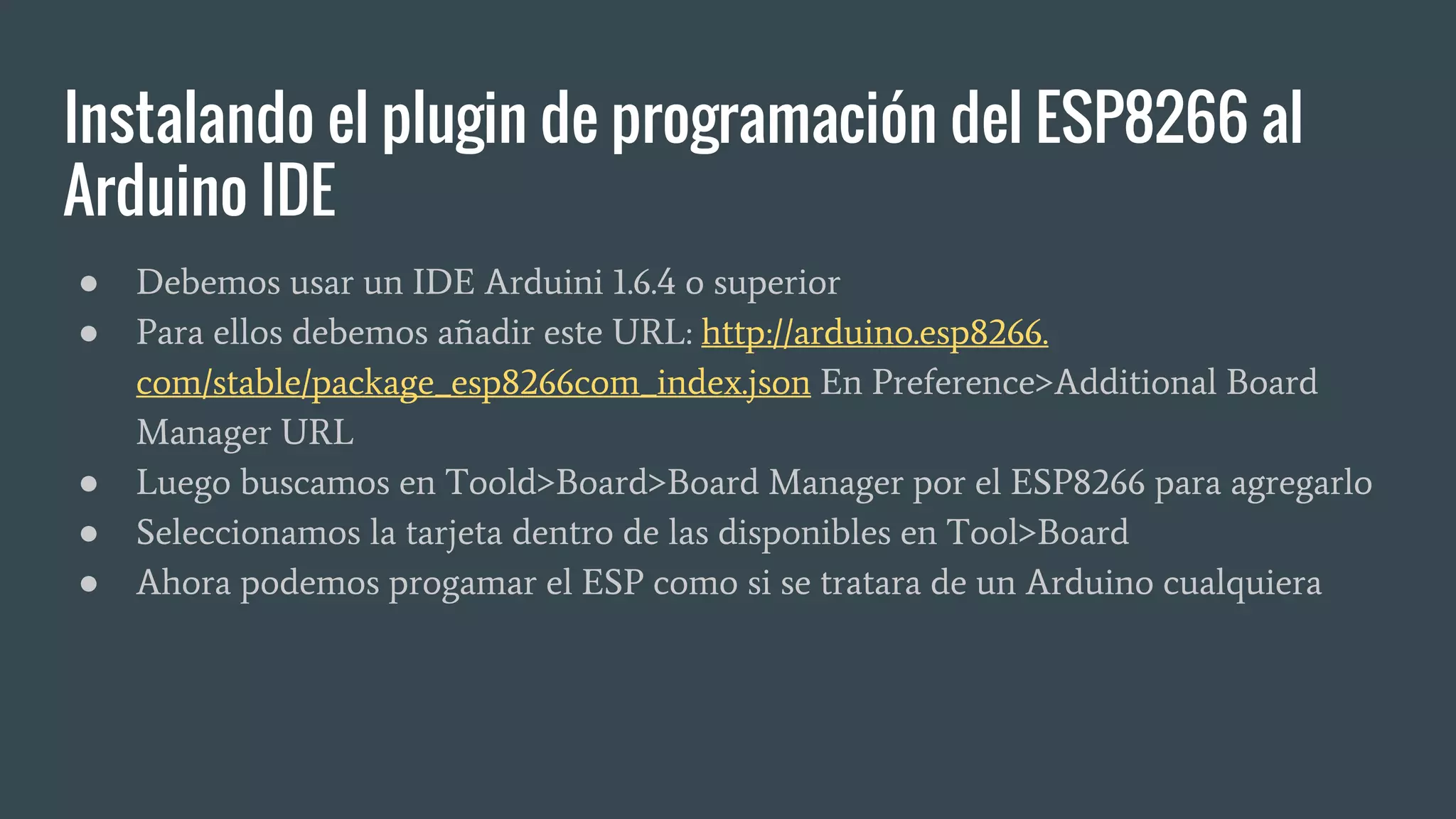

11. Instalando el plugin de programación del ESP8266 al
Arduino IDE
● Debemos usar un IDE Arduini 1.6.4 o superior
● Para ellos debemos añadir este URL: http://arduino.esp8266.
com/stable/package_esp8266com_index.json En Preference>Additional Board
Manager URL
● Luego buscamos en Toold>Board>Board Manager por el ESP8266 para agregarlo
● Seleccionamos la tarjeta dentro de las disponibles en Tool>Board
● Ahora podemos progamar el ESP como si se tratara de un Arduino cualquiera
