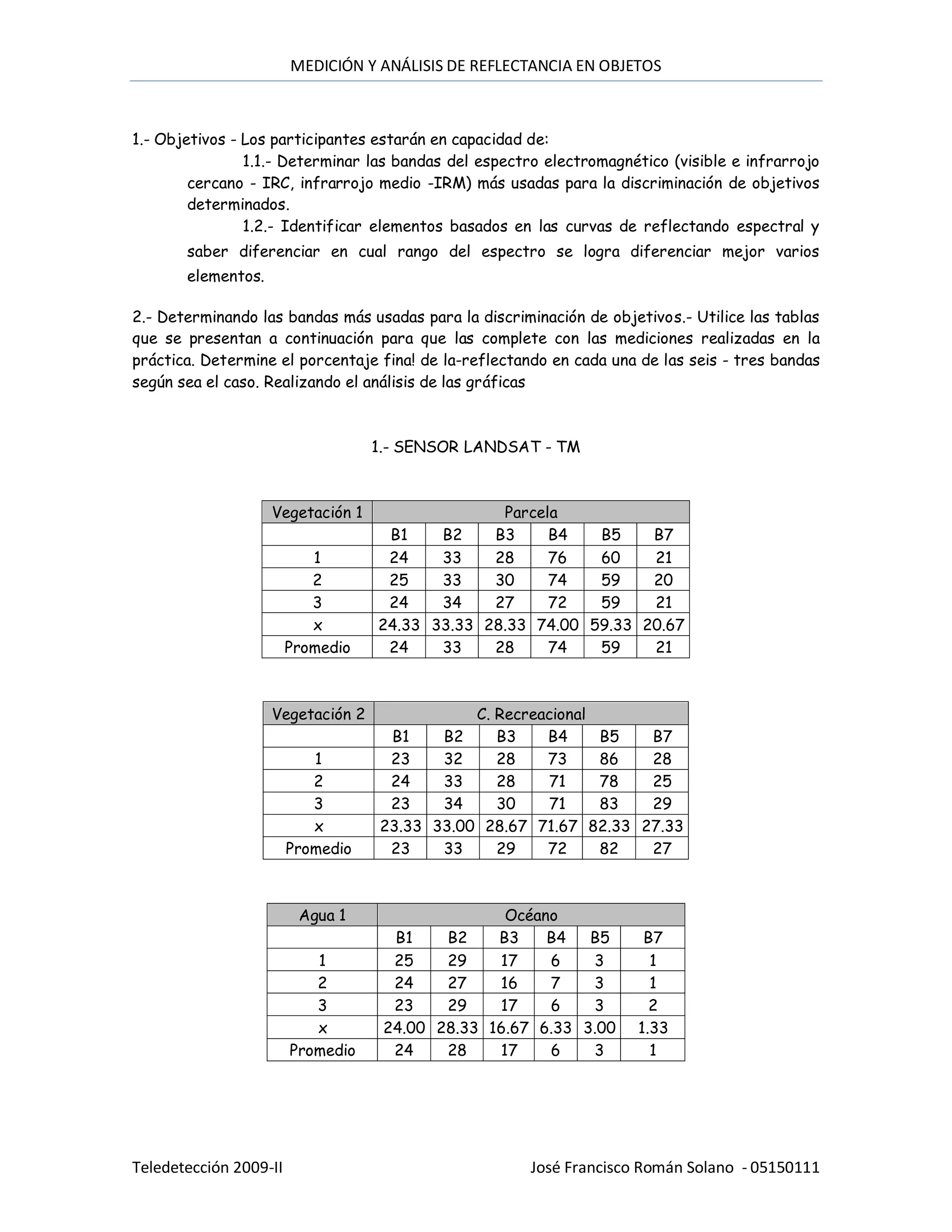

Este documento describe un estudio para medir y analizar la reflectancia de diferentes objetos utilizando datos de satélite Landsat TM. Se midió la reflectancia en seis bandas espectrales de varios tipos de vegetación, agua, suelo desnudo, asfalto y áreas urbanas y se graficaron los resultados. El análisis de las curvas de reflectancia permitió diferenciar los objetos en función de en qué rango del espectro electromagnético reflejaban más la luz.

1. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS
1.- Objetivos - Los participantes estarán en capacidad de:
1.1.- Determinar las bandas del espectro electromagnético (visible e infrarrojo
cercano - IRC, infrarrojo medio -IRM) más usadas para la discriminación de objetivos
determinados.
1.2.- Identificar elementos basados en las curvas de reflectando espectral y
saber diferenciar en cual rango del espectro se logra diferenciar mejor varios
elementos.
2.- Determinando las bandas más usadas para la discriminación de objetivos.- Utilice las tablas
que se presentan a continuación para que las complete con las mediciones realizadas en la
práctica. Determine el porcentaje fina! de la-reflectando en cada una de las seis - tres bandas
según sea el caso. Realizando el análisis de las gráficas
1.- SENSOR LANDSAT - TM
Vegetación 1 Parcela
B1 B2 B3 B4 B5 B7
1 24 33 28 76 60 21
2 25 33 30 74 59 20
3 24 34 27 72 59 21
x 24.33 33.33 28.33 74.00 59.33 20.67
Promedio 24 33 28 74 59 21
Vegetación 2 C. Recreacional
B1 B2 B3 B4 B5 B7
1 23 32 28 73 86 28
2 24 33 28 71 78 25
3 23 34 30 71 83 29
x 23.33 33.00 28.67 71.67 82.33 27.33
Promedio 23 33 29 72 82 27
Agua 1 Océano
B1 B2 B3 B4 B5 B7
1 25 29 17 6 3 1
2 24 27 16 7 3 1
3 23 29 17 6 3 2
x 24.00 28.33 16.67 6.33 3.00 1.33
Promedio 24 28 17 6 3 1
Teledetección 2009-II José Francisco Román Solano - 05150111

2. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

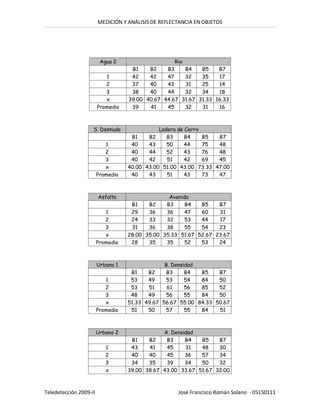

Agua 2 Rio
B1 B2 B3 B4 B5 B7
1 42 42 47 32 35 17
2 37 40 43 31 25 14
3 38 40 44 32 34 18
x 39.00 40.67 44.67 31.67 31.33 16.33
Promedio 39 41 45 32 31 16
S. Desnudo Ladera de Cerro
B1 B2 B3 B4 B5 B7
1 40 43 50 44 75 48
2 40 44 52 43 76 48
3 40 42 51 42 69 45
x 40.00 43.00 51.00 43.00 73.33 47.00
Promedio 40 43 51 43 73 47
Asfalto Avenida
B1 B2 B3 B4 B5 B7
1 29 36 36 47 60 31
2 24 33 32 53 44 17
3 31 36 38 55 54 23
x 28.00 35.00 35.33 51.67 52.67 23.67
Promedio 28 35 35 52 53 24
Urbano 1 B. Densidad
B1 B2 B3 B4 B5 B7
1 53 49 53 54 84 50
2 53 51 61 56 85 52
3 48 49 56 55 84 50
x 51.33 49.67 56.67 55.00 84.33 50.67
Promedio 51 50 57 55 84 51
Urbano 2 A. Densidad
B1 B2 B3 B4 B5 B7
1 43 41 45 31 48 30
2 40 40 45 36 57 34
3 34 35 39 34 50 32
x 39.00 38.67 43.00 33.67 51.67 32.00
Teledetección 2009-II José Francisco Román Solano - 05150111

3. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS
Promedio 39 39 43 34 52 32
Otro 2 Playa
B1 B2 B3 B4 B5 B7
1 49 50 58 44 79 52
2 53 52 51 47 81 52
3 50 50 57 47 82 53
x 50.67 50.67 55.33 46.00 80.67 52.33
Promedio 51 51 55 46 81 52

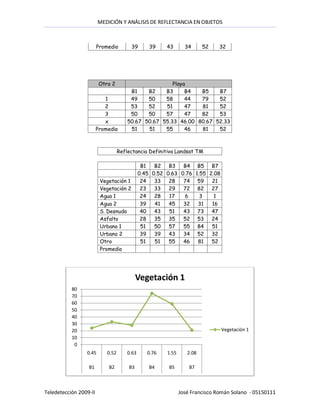

Reflectancia Definitiva Landsat TM
B1 B2 B3 B4 B5 B7
0.45 0.52 0.63 0.76 1.55 2.08
Vegetación 1 24 33 28 74 59 21
Vegetación 2 23 33 29 72 82 27
Agua 1 24 28 17 6 3 1
Agua 2 39 41 45 32 31 16
S. Desnudo 40 43 51 43 73 47
Asfalto 28 35 35 52 53 24
Urbano 1 51 50 57 55 84 51
Urbano 2 39 39 43 34 52 32
Otro 51 51 55 46 81 52
Promedio
Vegetación 1
80
70
60
50
40
30
20 Vegetación 1
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Teledetección 2009-II José Francisco Román Solano - 05150111

4. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

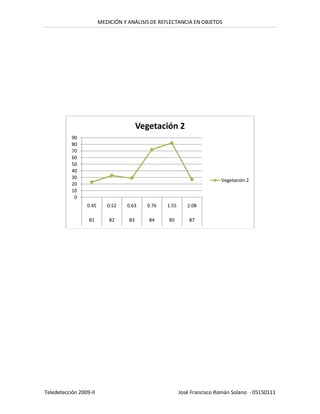

Vegetación 2
90
80
70
60
50
40
30
Vegetación 2
20
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Teledetección 2009-II José Francisco Román Solano - 05150111

5. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

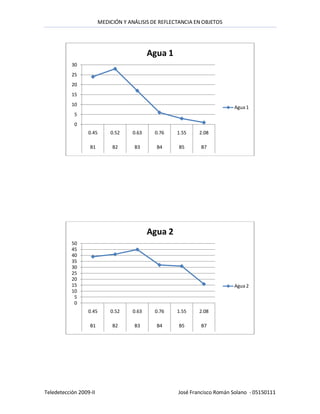

Agua 1
30
25
20
15
10
Agua 1
5
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Agua 2
50
45
40
35
30
25
20
15 Agua 2
10
5
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Teledetección 2009-II José Francisco Román Solano - 05150111

6. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

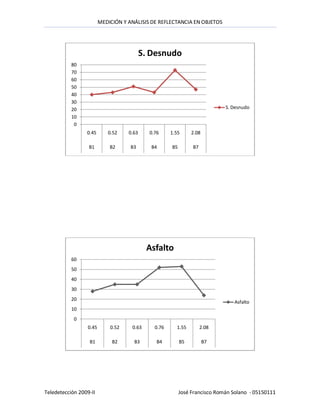

S. Desnudo
80
70
60
50
40
30
20 S. Desnudo
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Asfalto
60
50
40
30
20
Asfalto
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Teledetección 2009-II José Francisco Román Solano - 05150111

7. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

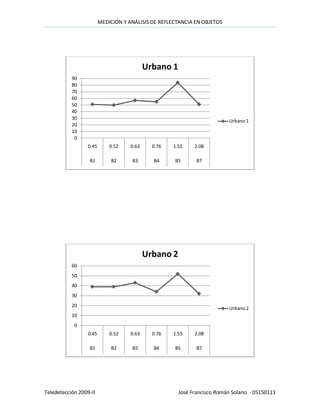

Urbano 1
90
80
70
60
50
40
30
Urbano 1
20
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Urbano 2
60
50
40
30
20
Urbano 2
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
Teledetección 2009-II José Francisco Román Solano - 05150111

8. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

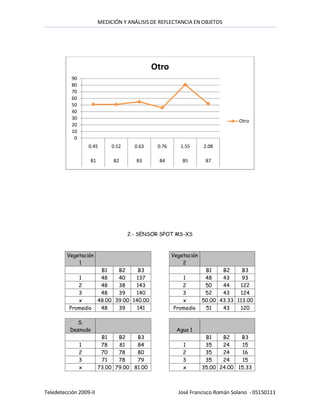

Otro
90
80
70
60
50
40
30
Otro
20
10
0
0.45 0.52 0.63 0.76 1.55 2.08
B1 B2 B3 B4 B5 B7
2.- SENSOR SPOT MS-XS
Vegetación Vegetación
1 2
B1 B2 B3 B1 B2 B3
1 48 40 137 1 48 43 93
2 48 38 143 2 50 44 122
3 48 39 140 3 52 43 124
x 48.00 39.00 140.00 x 50.00 43.33 113.00
Promedio 48 39 141 Promedio 51 43 120
S.
Desnudo Agua 1
B1 B2 B3 B1 B2 B3
1 78 81 84 1 35 24 15
2 70 78 80 2 35 24 16
3 71 78 79 3 35 24 15
x 73.00 79.00 81.00 x 35.00 24.00 15.33
Teledetección 2009-II José Francisco Román Solano - 05150111

9. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

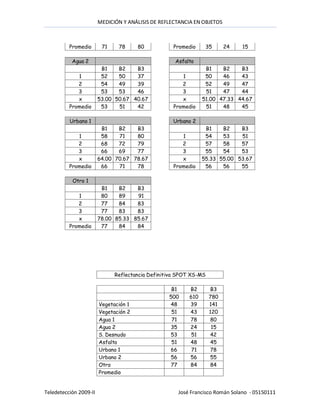

Promedio 71 78 80 Promedio 35 24 15
Agua 2 Asfalto
B1 B2 B3 B1 B2 B3
1 52 50 37 1 50 46 43
2 54 49 39 2 52 49 47
3 53 53 46 3 51 47 44
x 53.00 50.67 40.67 x 51.00 47.33 44.67
Promedio 53 51 42 Promedio 51 48 45
Urbano 1 Urbano 2
B1 B2 B3 B1 B2 B3
1 58 71 80 1 54 53 51
2 68 72 79 2 57 58 57
3 66 69 77 3 55 54 53
x 64.00 70.67 78.67 x 55.33 55.00 53.67
Promedio 66 71 78 Promedio 56 56 55
Otro 1
B1 B2 B3
1 80 89 91
2 77 84 83
3 77 83 83
x 78.00 85.33 85.67
Promedio 77 84 84
Reflectancia Definitiva SPOT XS-MS
B1 B2 B3
500 610 780
Vegetación 1 48 39 141
Vegetación 2 51 43 120
Agua 1 71 78 80
Agua 2 35 24 15
S. Desnudo 53 51 42
Asfalto 51 48 45
Urbano 1 66 71 78
Urbano 2 56 56 55
Otro 77 84 84
Promedio
Teledetección 2009-II José Francisco Román Solano - 05150111

10. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS
Vegetación 1
160
140
120
100
80
60
Vegetación 1
40
20
0
500 610 780
B1 B2 B3
Vegetación 2
140
120
100
80
60
40 Vegetación 2
20
0
500 610 780
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

11. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS
Agua 1
82
80
78
76
74
72
Agua 1
70
68
66
500 610 780
B1 B2 B3
Agua 2
40
35
30
25
20
15
Agua 2
10
5
0
500 610 780
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

12. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

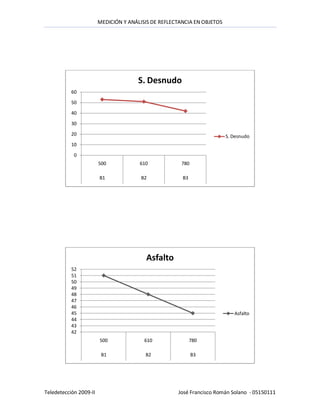

S. Desnudo
60
50
40
30
20 S. Desnudo
10
0
500 610 780
B1 B2 B3
Asfalto
52
51
50
49
48
47
46
45 Asfalto
44
43
42
500 610 780
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

13. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

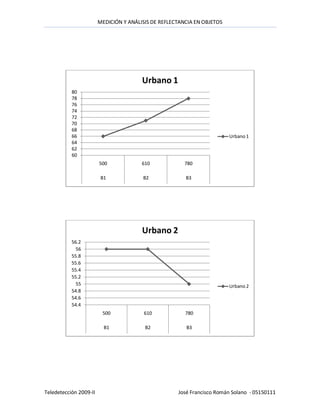

Urbano 1
80
78
76
74
72
70
68
66 Urbano 1
64
62
60
500 610 780
B1 B2 B3
Urbano 2
56.2
56
55.8
55.6
55.4
55.2
55 Urbano 2
54.8
54.6
54.4
500 610 780
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

14. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

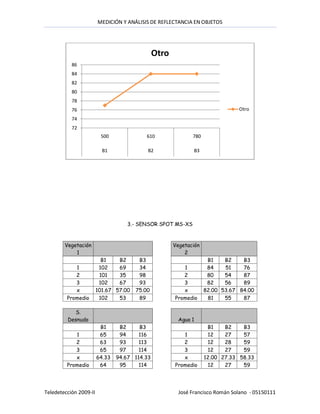

Otro
86
84
82
80
78
76 Otro
74
72
500 610 780
B1 B2 B3
3.- SENSOR SPOT MS-XS
Vegetación Vegetación
1 2
B1 B2 B3 B1 B2 B3
1 102 69 34 1 84 51 76
2 101 35 98 2 80 54 87
3 102 67 93 3 82 56 89
x 101.67 57.00 75.00 x 82.00 53.67 84.00
Promedio 102 53 89 Promedio 81 55 87
S.
Desnudo Agua 1
B1 B2 B3 B1 B2 B3
1 65 94 116 1 12 27 57
2 63 93 113 2 12 28 59
3 65 97 114 3 12 27 59
x 64.33 94.67 114.33 x 12.00 27.33 58.33
Promedio 64 95 114 Promedio 12 27 59
Teledetección 2009-II José Francisco Román Solano - 05150111

15. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

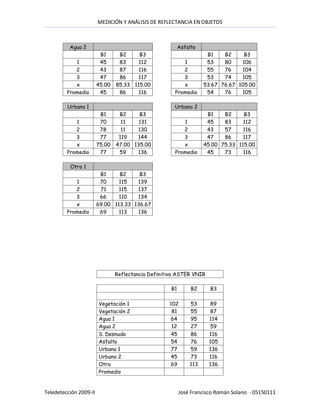

Agua 2 Asfalto
B1 B2 B3 B1 B2 B3
1 45 83 112 1 53 80 106
2 43 87 116 2 55 76 104
3 47 86 117 3 53 74 105
x 45.00 85.33 115.00 x 53.67 76.67 105.00
Promedio 45 86 116 Promedio 54 76 105
Urbano 1 Urbano 2
B1 B2 B3 B1 B2 B3
1 70 11 131 1 45 83 112
2 78 11 130 2 43 57 116
3 77 119 144 3 47 86 117
x 75.00 47.00 135.00 x 45.00 75.33 115.00
Promedio 77 59 136 Promedio 45 73 116
Otro 1
B1 B2 B3
1 70 115 139
2 71 115 137
3 66 110 134
x 69.00 113.33 136.67
Promedio 69 113 136
Reflectancia Definitiva ASTER VNIR
B1 B2 B3
Vegetación 1 102 53 89
Vegetación 2 81 55 87
Agua 1 64 95 114
Agua 2 12 27 59
S. Desnudo 45 86 116
Asfalto 54 76 105
Urbano 1 77 59 136
Urbano 2 45 73 116
Otro 69 113 136
Promedio
Teledetección 2009-II José Francisco Román Solano - 05150111

16. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

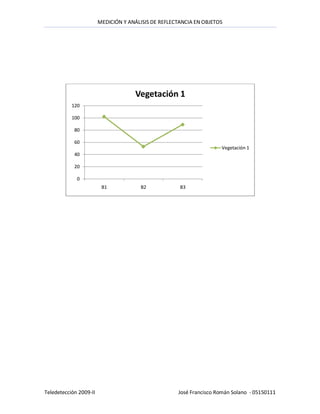

Vegetación 1
120
100
80
60
Vegetación 1
40
20
0
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

17. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS
Vegetación 2
100
90
80
70
60
50
40 Vegetación 2
30
20
10
0
B1 B2 B3
Agua 1
120
100
80
60
Agua 1
40
20
0
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

18. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

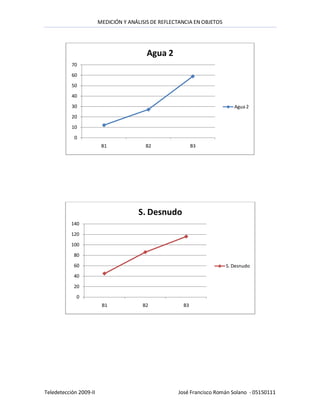

Agua 2
70
60
50
40
30 Agua 2
20
10
0
B1 B2 B3
S. Desnudo
140
120
100
80
60 S. Desnudo
40
20
0
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

19. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

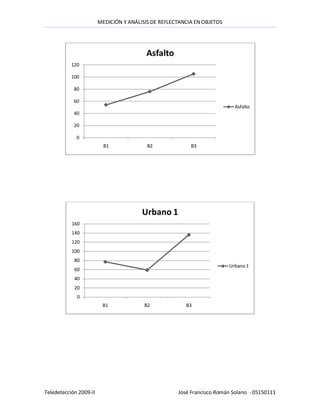

Asfalto
120
100
80
60
Asfalto
40
20
0
B1 B2 B3
Urbano 1
160
140
120
100
80
Urbano 1
60
40
20
0
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

20. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

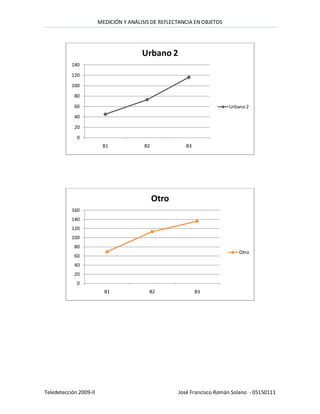

Urbano 2
140
120
100
80
60 Urbano 2
40
20
0
B1 B2 B3
Otro
160
140
120
100
80
Otro
60
40
20
0
B1 B2 B3
Teledetección 2009-II José Francisco Román Solano - 05150111

21. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS

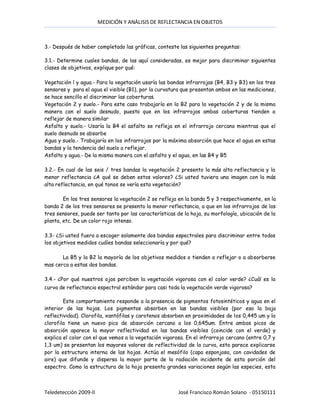

3.- Después de haber completado las gráficas, conteste las siguientes preguntas:
3.1.- Determine cuales bandas, de las aquí consideradas, es mejor para discriminar siguientes
clases de objetivos, explique por qué:
Vegetación l y agua.- Para la vegetación usaría las bandas infrarrojas (B4, B3 y B3) en los tres
sensores y para el agua el visible (B1), por la curvatura que presentan ambos en las mediciones,
se hace sencillo el discriminar las coberturas.
Vegetación 2 y suelo.- Para este caso trabajaría en la B2 para la vegetación 2 y de la misma
manera con el suelo desnudo, puesto que en los infrarrojos ambas coberturas tienden a
reflejar de manera similar
Asfalto y suelo.- Usaría la B4 el asfalto se refleja en el infrarrojo cercano mientras que el
suelo desnudo se absorbe
Agua y suelo.- Trabajaría en los infrarrojos por la máxima absorción que hace el agua en estas
bandas y la tendencia del suelo a reflejar.
Asfalto y agua.- De la misma manera con el asfalto y el agua, en las B4 y B5

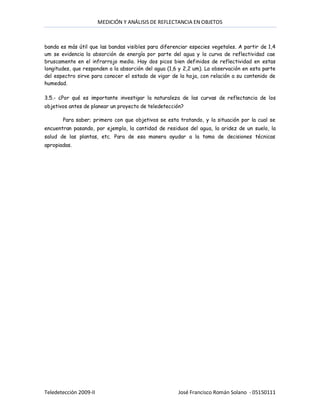

3.2.- En cual de las seis / tres bandas la vegetación 2 presento la más alta reflectancia y la
menor reflectancia ¿A qué se deben estos valores? ¿Si usted tuviera una imagen con la más
alta reflectancia, en qué tonos se vería esta vegetación?
En los tres sensores la vegetación 2 se refleja en la banda 5 y 3 respectivamente, en la
banda 2 de los tres sensores se presento la menor reflectancia, a que en los infrarrojos de los
tres sensores, puede ser tanto por las características de la hoja, su morfología, ubicación de la
planta, etc. De un color rojo intenso.
3.3- ¿Si usted fuera a escoger solamente dos bandas espectrales para discriminar entre todos
los objetivos medidos cuáles bandas seleccionaría y por qué?
La B5 y la B2 la mayoría de los objetivos medidos o tienden a reflejar o a absorberse
mas cerca a estas dos bandas.
3.4.- ¿Por qué nuestros ojos perciben la vegetación vigorosa con el color verde? ¿Cuál es la
curva de reflectancia espectral estándar para casi toda la vegetación verde vigorosa?
Este comportamiento responde a la presencia de pigmentos fotosintéticos y agua en el
interior de las hojas. Los pigmentos absorben en las bandas visibles (por eso la baja
reflectividad). Clorofila, xantófilas y carotenos absorben en proximidades de los 0,445 um y la
clorofila tiene un nuevo pico de absorción cercano a los 0,645um. Entre ambos picos de
absorción aparece la mayor reflectividad en las bandas visibles (coincide con el verde) y
explica el color con el que vemos a la vegetación vigorosa. En el infrarrojo cercano (entre 0,7 y
1,3 um) se presentan los mayores valores de reflectividad de la curva, esto parece explicarse
por la estructura interna de las hojas. Actúa el mesófilo (capa esponjosa, con cavidades de
aire) que difunde y dispersa la mayor parte de la radiación incidente de esta porción del
espectro. Como la estructura de la hoja presenta grandes variaciones según las especies, esta
Teledetección 2009-II José Francisco Román Solano - 05150111

22. MEDICIÓN Y ANÁLISIS DE REFLECTANCIA EN OBJETOS
banda es más útil que las bandas visibles para diferenciar especies vegetales. A partir de 1,4
um se evidencia la absorción de energía por parte del agua y la curva de reflectividad cae
bruscamente en el infrarrojo medio. Hay dos picos bien definidos de reflectividad en estas
longitudes, que responden a la absorción del agua (1,6 y 2,2 um). La observación en esta parte
del espectro sirve para conocer el estado de vigor de la hoja, con relación a su contenido de
humedad.
3.5.- ¿Por qué es importante investigar la naturaleza de las curvas de reflectancia de los
objetivos antes de planear un proyecto de teledetección?
Para saber; primero con que objetivos se esta tratando, y la situación por la cual se
encuentran pasando, por ejemplo, la cantidad de residuos del agua, la aridez de un suelo, la
salud de las plantas, etc. Para de esa manera ayudar a la toma de decisiones técnicas
apropiadas.
Teledetección 2009-II José Francisco Román Solano - 05150111
