El documento describe el contactor, que es un equipo electromecánico capaz de conectar y desconectar circuitos. Se compone de una bobina, contactos principales y contactos auxiliares. Puede accionarse de forma electromecánica y soportar corrientes normales de arranque y parada de motores, aunque no está diseñado para cortar cortocircuitos. También define la categoría de servicio, partes de un contactor y tipos de finales de carrera.

1. CONTACTOR
PRACTICA 2
CONTROL Y AUTOMATIZACION INDUSTRIAL
AUX. FABIAN MARCA COLQUE
I- 2021

2. EL CONTACTOR

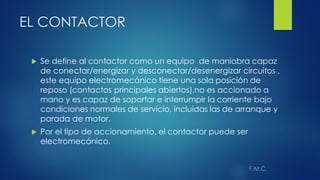

 Se define al contactor como un equipo de maniobra capaz
de conectar/energizar y desconectar/desenergizar circuitos ,
este equipo electromecánico tiene una sola posición de
reposo (contactos principales abiertos),no es accionado a
mano y es capaz de soportar e interrumpir la corriente bajo
condiciones normales de servicio, incluidas las de arranque y
parada de motor.
 Por el tipo de accionamiento, el contactor puede ser
electromecánico.

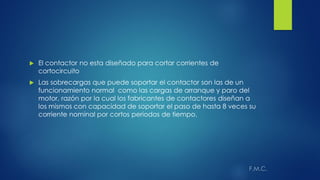

3.  El contactor no esta diseñado para cortar corrientes de
cortocircuito
 Las sobrecargas que puede soportar el contactor son las de un
funcionamiento normal como las cargas de arranque y paro del
motor, razón por la cual los fabricantes de contactores diseñan a
los mismos con capacidad de soportar el paso de hasta 8 veces su
corriente nominal por cortos periodos de tiempo.

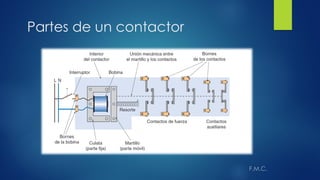

4. Partes de un contactor

5. Simbología

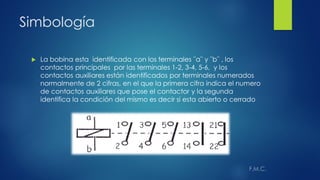

 La bobina esta identificada con los terminales ¨a¨ y ¨b¨ , los
contactos principales por las terminales 1-2, 3-4, 5-6, y los

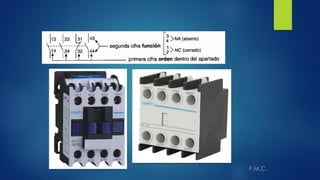

contactos auxiliares están identificados por terminales numerados
normalmente de 2 cifras, en el que la primera cifra indica el numero
de contactos auxiliares que pose el contactor y la segunda
identifica la condición del mismo es decir si esta abierto o cerrado

7.  El contactor esta conformado por: la
bobina , contactos principales y los
contactos auxiliares

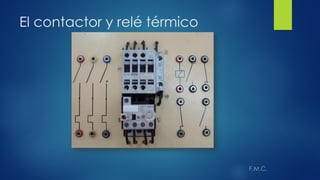

8. El contactor y relé térmico

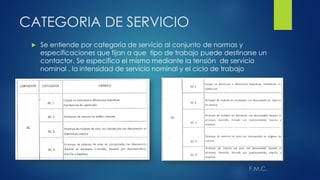

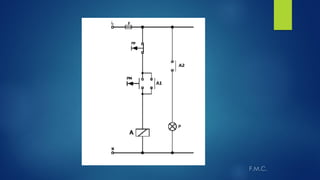

9. CATEGORIA DE SERVICIO
 Se entiende por categoría de servicio al conjunto de normas y
especificaciones que fijan a que tipo de trabajo puede destinarse un
contactor. Se especifica el mismo mediante la tensión de servicio
nominal , la intensidad de servicio nominal y el ciclo de trabajo

11. Finales de carrera
 Final de carrera o también conocidos como interruptor de posición
son elementos gobernados mecánicamente por alguna piezas
móviles de una maquina

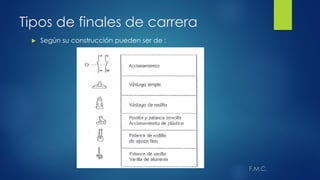

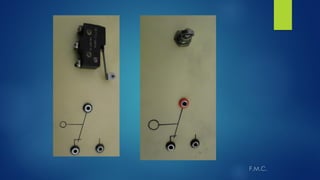

12. Tipos de finales de carrera
 Según su construcción pueden ser de :
