Este documento proporciona información sobre contactores eléctricos, incluyendo sus elementos constructivos, condiciones de servicio, categorías de empleo, identificación de terminales, accesorios y características de líneas de contactores. Explica conceptos como circuitos principales y auxiliares, corrientes nominales, vida útil, y provee detalles sobre la aplicación y especificaciones de contactores.

1. CONCEPTOSCONCEPTOS
ELEMENTOS CONSTRUCTIVOSELEMENTOS CONSTRUCTIVOS22
11
CONDICIONES DE SERVICIOCONDICIONES DE SERVICIO33
CATEGORIAS DE EMPLEOCATEGORIAS DE EMPLEO44
55
CRITERIOS DE ELECCIONCRITERIOS DE ELECCION66
Inicio
LINEASLINEAS
IDENTIFICACION DE LOS CONTACTOSIDENTIFICACION DE LOS CONTACTOS
77

2. DEFINICIONDEFINICION
Llave de operación no manual, electromagnética, con una única posición
de reposo, capaz de establecer, conducir e interrumpir corrientes en
condiciones normales del circuito.
11--55Contactor

3. CARACTERISTICAS DE APLICACIONCARACTERISTICAS DE APLICACION
Partida rápida y segura del motor;
Control de alta corriente por medio de baja corriente;
Comando manual o a distancia;
Posibilidad de construir llaves de partida;
Proporciona protección efectiva del operador;
Garantía de parada del motor en caso de sobrecarga;
Posibilidad de simplificación del sistema de operación y supervisión de
instalación.
22--55Contactor

4. CONCEPTOSCONCEPTOS
Circuito principal: Formado por los contactos principales y los
terminales. Posee la función de conducir la corriente de operación cuando los
contactos principales estén en estado cerrado.
Circuito auxiliar: Acciona los dispositivos de maniobra. Es utilizado para
fines de comando y señalización. Sus principales componentes son: la bobina y
el contacto auxiliar que es accionado mecánicamente por el contactor.
33--55Contactor

5. CONCEPTOSCONCEPTOS
Corriente nominal de servicio: Depende de la tensión nominal de
servicio, de la frecuencia y de la categoría de empleo;
Corriente nominal térmica convencional (Ith): Máxima corriente que el
contactor puede conducir sin que las sobretemperaturas de sus componentes
ultrapasen los valores limites determinados por las normas;
Tensión nominal de servicio (Ue): Determina conjuntamente con la
corriente nominal de servicio la utilización del contactor.
44--55Contactor

6. CONCEPTOSCONCEPTOS
Vida útil mecánica: Definida por el número de maniobras sin carga que
el contactor puede realizar sin defectos mecánicos;
Vida útil eléctrica: Definida por el número de maniobras bajo carga que
los contactos de los polos pueden efectuar sin que sea necesario
mantenimiento. Depende de la categoría de empleo, de la corriente y tensiones
nominales de servicio.
55--55Contactor

7. ELEMENTOS CONSTRUCTIVOSELEMENTOS CONSTRUCTIVOS
01 - Carcasa inferior
02 - Núcleo fijo
03 - Anillo de corto circuito
04 - Bobina
05 - Resorte de curso
06 - Núcleo móvil
07 - Cabezal móvil
08 - Contactos móviles principales
09 - Contactos móviles auxiliares
10 - Resortes de contacto
11 - Contactos fijos principales
12 - Contactos fijos auxiliares
13 - Tornillo con arandelas
14 - Carcasa superior
15 - Tapa
11--11Contactor

8. CONDICIONES DE SERVICIOCONDICIONES DE SERVICIO
TEMPERATURATEMPERATURA
-20°C a 55°C
ALTITUDALTITUD
por encima de 1000m - utilizar factor de corrección 2000m
1000m - uso normal - condiciones normales
nivel del mar
11--22Contactor

9. CONDICIONES DE SERVICIOCONDICIONES DE SERVICIO
POSICION DE FUNCIONAMIENTOPOSICION DE FUNCIONAMIENTO
22--22Contactor

10. CATEGORIAS DE EMPLEOCATEGORIAS DE EMPLEO
Serviço
Normal
Ligar Desligar
1xIn 1xIn
2,5xIn 1xIn
2,5xIn
(1)
6xIn 1xIn
6xIn 6xIn
CategorCategoríías de empleo deas de empleo de contactorescontactores Conforme IEC 947Conforme IEC 947
Tipo deTipo de
corrientecorriente
CategorCategorííaa AplicacionesAplicaciones
CORRIENTEALTERNADA
AC 1
Maniobras livianas; comando de motores con anillos
colectores. Ventiladores.
Desconexión en régimen.
Servicio normal de maniobras de motores con rotor
de jaula. (bombas, compresores);
Desconexión en régimen;
Maniobras pesadas. Accionar motores con carga plena;
comando intermitente (pulsátil);
reversión a plena marcha y paradas por contra-corriente.
(puentes rodantes, tornos, etc.)
AC 2
AC 3
AC 4
Maniobras livianas; carga ohmica o poco inductiva.
(calentadores, lámparas incandescentes y
fluorescentes compensados);
11--33Contactor

11. CATEGORIAS DE EMPLEOCATEGORIAS DE EMPLEO
Serviço
Normal
Ligar Desligar
1xIn 1xIn
2,5xIn 1xIn
2,5xIn
(1)
6xIn 1xIn
CategorCategoríías de empleo deas de empleo de contactorescontactores conforme IEC 947conforme IEC 947
Tipo deTipo de
corrientecorriente
CategorCategorííaa AplicacionesAplicaciones
CORRIENTE
CONTINUA
DC 1
Accionar motores con excitación en paralelo
Accionar motores con excitación en serie
DC 2
DC 3
DC 4
DC 5
Carga ohmica o poco inductiva
22--33Contactor

12. CATEGORIAS DE EMPLEOCATEGORIAS DE EMPLEO
CategorCategoríías de empleo deas de empleo de contactorescontactores conforme IEC 947conforme IEC 947
CIRCUITODECOMANDO
Corriente
alternada
Corriente
continua
AC 12
AC 13
Control de cargas resistivas y cargas de estado sólido
con aislamiento a través de acoples ópticos.
Control de cargas de estado sólido con transformadores
de aislamiento.
AC 14 Control de pequeñas cargas electromagnéticas ( ≤ 72 VA )
AC 15 Control de cargas electromagnéticas ( > 72 VA )
DC 12 Control de cargas de cargas resistivas y cargas de estado
sólido a través de acoples ópticos
DC 13 Control de electroimanes
DC 14 Control de cargas electromagnéticas que tienen resistencias
de economía en el circuito
Tipo deTipo de
corrientecorriente
CategorCategorííaa AplicacionesAplicaciones
33--33Contactor

13. IDENTIFICACION DE TERMINALES DE CONTACTORES SEGUN LA IEC 947IDENTIFICACION DE TERMINALES DE CONTACTORES SEGUN LA IEC 947--44
Proveer informaciones al respecto:
De la función de cada terminal;
De la localización de cada terminal en relación a otros terminales;
Otras aplicaciones
11--77Contactor

14. TERMINALES DE LAS BOBINAS Y DEL CIRCUITO PRINCIPAL DE LOS CONTACTERMINALES DE LAS BOBINAS Y DEL CIRCUITO PRINCIPAL DE LOS CONTACTORESTORES
Las bobinas son identificadas de forma alfanumérica con A1 y A2;
El circuito principal deben ser identificados por números unitarios y por un
sistema alfanumérico.
Donde:
1L1, 3L2 y 5L3 - Se vuelven para la red (fuente);
2T1, 4T2 y 6T3 - Se vuelven para la carga.
1L1 2T1
3L2 4T2
5L3 6T3
RED CARGA
22--77Contactor

15. NUMEROS DE FUNCIONNUMEROS DE FUNCION
_ 1
_ 2
_ 3
_ 4
1, 2 - contactos NC;
3, 4 - contactos NA.
Los trazos antes de los números indican la secuencia.
5, 6 son propios de contactos NC retardados en la apertura;
7, 8 son propios de contactos NA adelantados en el cierre.
44--77Contactor

16. NUMEROS DE SECUENCIANUMEROS DE SECUENCIA
Terminales pertenecientes a un mismo
elemento de contacto deben ser marcados con el
mismo número de secuencia (por norma);
Todos los contactos de misma función
deben tener número de secuencia diferentes.
21
22
13
14
31
32
43
44
55--77Contactor

17. DISPOSICION MECÂNICA DOS CONTATOS AUXILIARESDISPOSICION MECÂNICA DOS CONTATOS AUXILIARES
Nomenclatura dependiente de la disposición mecánica;
SeSe tiene un contacto NA iniciando la secuencia, seguido de todos los NC,
y después de estos los NA restantes más la terminación “E”.
Ejemplo:
21
22
13
14
31
32
43
44
66--77Contactor

18. DISPOSICION MECANICA DE LOS CONTACTOS AUXILIARESDISPOSICION MECANICA DE LOS CONTACTOS AUXILIARES
Nomenclatura dependiente de la disposición mecánica;
SeSe tienen todos los contactos NA, seguidos de todos los NC
Ejemplo (hipotético) :
21
22
13
14
31
32
43
44
Obs.: La numeración de secuencia y de función es hecha como si el contactor
fuese con la terminación “E”.
77--77Contactor

19. CATEGORIA
DE EMPLEO
(Ex. AC3/ AC4)
CATEGORIACATEGORIA
DE EMPLEODE EMPLEO
(Ex. AC3/ AC4)(Ex. AC3/ AC4)
CONTACTOR DE FUERZACONTACTOR DE FUERZACONTACTOR DE FUERZA
CORRIENTE
(O POTENCIA)
A ACCIONAR
CORRIENTECORRIENTE
(O POTENCIA)(O POTENCIA)
A ACCIONARA ACCIONAR
TENSION Y
FRECUENCIA DE
COMANDO
(Ej. en CC / en CA)
TENSION YTENSION Y
FRECUENCIA DEFRECUENCIA DE
COMANDOCOMANDO
(Ej. en CC / en CA)(Ej. en CC / en CA)
CANTIDAD DE
CONTACTOS AUXILIARES:
(Ej. 1NA + 1NF / 2NA + 2NF)
CANTIDAD DECANTIDAD DE
CONTACTOS AUXILIARES:CONTACTOS AUXILIARES:
(Ej. 1NA + 1NF / 2NA + 2NF)(Ej. 1NA + 1NF / 2NA + 2NF)
FRECUENCIA DE
MANIOBRAS
FRECUENCIA DEFRECUENCIA DE
MANIOBRASMANIOBRAS
11--11Contactor

20. CONTACTORES LINEACONTACTORES LINEA11
CONTACTORES LINEACONTACTORES LINEA22
CONTACTORES AUXILIARESCONTACTORES AUXILIARES33
CONTACTORES LINEACONTACTORES LINEA44
Contactor

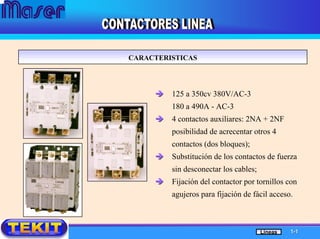

21. CARACTERISTICASCARACTERISTICAS
125 a 350cv 380V/AC-3
180 a 490A - AC-3
4 contactos auxiliares: 2NA + 2NF
posibilidad de acrecentar otros 4
contactos (dos bloques);
Substitución de los contactos de fuerza
sin desconectar los cables;
Fijación del contactor por tornillos con
agujeros para fijación de fácil acceso.
11--11Líneas

22. Línea Completa:
•• Tripolar : 6 a 75cv 380V/AC-3
9 a 105A AC-3
CARACTERISTICASCARACTERISTICAS
11--66Líneas

23. CARACTERISTICASCARACTERISTICAS
Terminales :
Tornillos “Posidrive” imperdibles.
• Con guía para cables.
• Grado de protección IP20.
• Provistos en la posición “abierto”.
Terminales Tipo Gancho Doble :
Admite cables de diferentes secciones.
• Conexiones 100% seguras.
22--66Líneas

24. ACCESORIOSACCESORIOS
BLOQUES ADITIVOS DE CONTACTOS AUXILIARESBLOQUES ADITIVOS DE CONTACTOS AUXILIARES -- FRONTALESFRONTALES
1 contacto por bloc (1NA, 1NC).
Alto desempeño también en bajas potencias (17V-5mA).
Grado de protección IP20.
Número máximo de bloques :
• 4 Y 6.
33--66Líneas

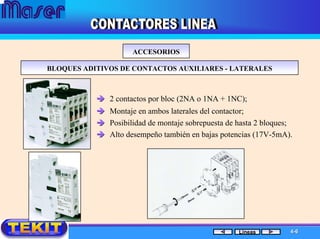

25. ACCESORIOSACCESORIOS
BLOQUES ADITIVOS DE CONTACTOS AUXILIARESBLOQUES ADITIVOS DE CONTACTOS AUXILIARES -- LATERALESLATERALES
2 contactos por bloc (2NA o 1NA + 1NC);
Montaje en ambos laterales del contactor;
Posibilidad de montaje sobrepuesta de hasta 2 bloques;
Alto desempeño también en bajas potencias (17V-5mA).
44--66Líneas

26. Ie (A) AC-15/220V 6 10
Nº de Contactos 4 8
OBS : Solamente bobina CA.
Ie (A) AC-15/220V 6
Nº de Contactos 4
10
4
11--11Líneas

27. CON MODULO ELECTRONICOCON MODULO ELECTRONICO
11--22Líneas

28. SIN MODULO ELECTRONICOSIN MODULO ELECTRONICO
22--22Inicio Contactor Líneas
