El documento describe varios elementos clave de la estructura lógica de casos, incluyendo códigos, menús, pseudocódigos y arreglos. Los códigos son abreviaciones usadas para nombrar opciones en una estructura de casos. Un menú presenta una lista de opciones para un programa basado en lógica de casos. Los pseudocódigos combinan lenguaje natural con sintaxis de programación. Los arreglos almacenan múltiples valores relacionados en la memoria de la computadora.

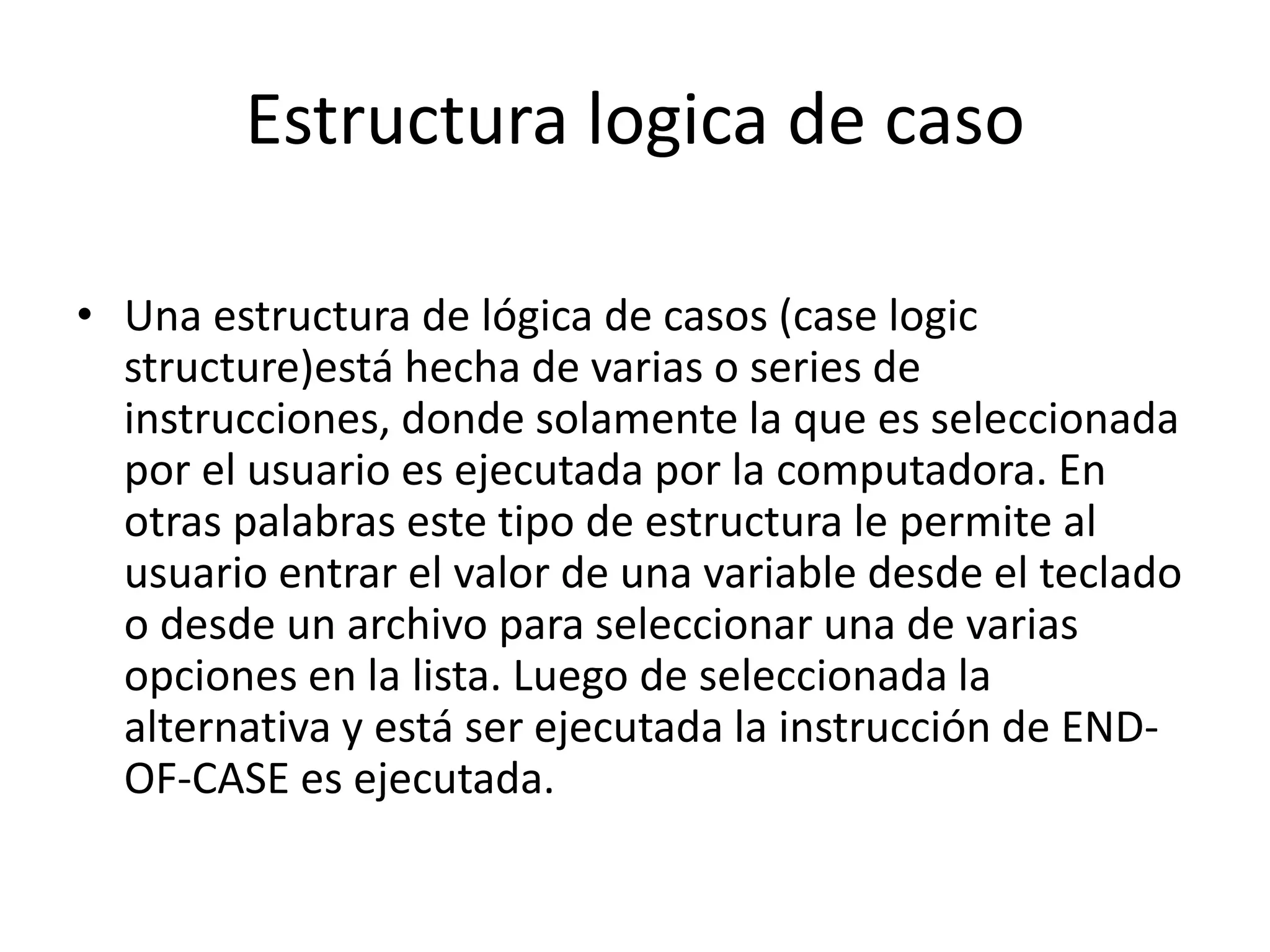

1. Estructura logica de caso
• Una estructura de lógica de casos (case logic
structure)está hecha de varias o series de
instrucciones, donde solamente la que es seleccionada
por el usuario es ejecutada por la computadora. En
otras palabras este tipo de estructura le permite al
usuario entrar el valor de una variable desde el teclado
o desde un archivo para seleccionar una de varias
opciones en la lista. Luego de seleccionada la
alternativa y está ser ejecutada la instrucción de END-
OF-CASE es ejecutada.

3. codigos
• Los códigos (codes) son caracteres, cadenas de
caracteres, números o una combinación de
este tipo de datos que el programador usa
para nombrar las opciones, las constantes, en
la estructura de casos. Son abreviaciones para
cada opción.

4. codigo
• Por supuesto esto no debe ser confundido con
los indicadores por las siguientes razones:
• ◦Los códigos son datos a ser entrados por el
usuario y los indicadores son signos internos
que cambian la ruta de un proceso.
• ◦Un código puede tener valores de diferentes
tipos. El valor de un indicador puede ser datos
lógicos, TRUE or FALSE.

5. Menu
• Un menú (menu) es una lista de opciones que un
programa basado en una estructura lógica de casos
puede hacer. La lista puede ser calculaciones como
promedio de notas, desviación estándar, o la media de
un examen; tipos de reportes; procesos para
completarlos en un archivo como sumar (adding),
eliminar (deleting), imprimir un reporte; etc.
Programas que usen un menú son llamados programas
conductores de menú (menu-driven programs). En este
tipo de programas es muy común que se combinen las
estructuras de casos y una de repetición.

7. Pseudocodigos
• Los pseudocódigos son la combinación del
lenguaje utilizado (español, ingles, etc.) en los
algoritmos y el lenguaje de programación (C, C++,
Visual Basic, Java, etc.) que se utilizará en la
codificación del programa o solución.
• El mismo es utilizado para dar una mejor visión
tanto al programador como del analista del
sistema de cómo se verá el programa y como
funcionara una vez este haya sido codificado.

12. arreglo
• Los datos son almacenados en la computadora de una manera
lógica para que al buscar y encontrar estos valores sea lo más
rápido posible. La manera en que los datos son almacenados es
llamado estructura de data(data structure).
• Hastaahora el único tipo de estructura que hemos utilizado son la
variables donde un solo valor es almacenado en una sola
localización de memoria, pero cuando estamos almacenando varios
valores en más de una localización de memoria a este tipo de
estructura se le llama tablas(tables) o en otras palabras
arreglos(array).
• El programador que tenga más de un valor de dato de la misma
clase -como temperaturas, edades, notas –puede almacenar estos
valores en arreglos, el cual hace su localización, lectura y uso mucho
más fácil

13. • Dentro de esta estructura de datos encontramos dos estructuras
diferentes las cuales son los arreglos estáticos (staticarrays) y los
arreglos dinámicos (dynamicarrays).
• En los arreglos estáticos el número de espacios o localizaciones
de memoria es establecido antes de la ejecución del programa y
no puede ser cambiado durante el mismo.
• Por otro lado en los arreglos dinámicosel número de
localizaciones es una variable la cual puede ser expandida o
contraída durante la ejecución del programa. Las arreglos
dinámicos son más flexibles y usan menos espacio en memoria
que los arreglos estáticos, pero usualmente consumen mas
tiempo durante el proceso.

14. Elementos
• Cada localización de memoria es llamada
elemento (element) y se le asigna un número o
números que corresponde a la localización de su
posición en el arreglo con relación al primer
elemento en la tabla. La primera parte del
nombre del elemento es el nombre de la variable;
la segunda parte es el número de referencia,
también llamado número índice (indexnumber) o
número del elemento (elementnumber).

15. • Como muchas computadoras son de base cero,
para propósito de contar, muchos lenguajes de
programación también son de base cero. Esto
significa que el primer elemento de la tabla o
arreglo es numerado cero (0) y no uno; esto es un
sistema de base cero(base-zerosystem).
• Si por el contrario el lenguaje identifica el
primer elemento con un uno (1) entonces es un
sistema base uno(base-onesystem). Veamos un
ejemplo de cada uno de ellos respectivamente

16. Arreglo paralelo
• Otro ejemplo de este tipo de estructura de
una sola dimensión corresponde a aquel que
tiene dos o más arreglos en el cual valores del
mismo elemento están relacionados unos con
otros. A este último lo llamamos arreglos
paralelos(parallelarrays). Veamos un ejemplo

17. En este ejemplo se muestra la relación entre un
área con un numero designado y sus respectivas
temperaturas en los días 1 y 2. La relación se
hace en base a su numero índice

18. Entrando datos a un arreglo
• Cuando usted quiere entrar datos en un
arreglo usted utiliza una estructura de
repetición. Si usted conoce el número de
elementos, usted utiliza el automatic-
counterloopy si no lo conoce entonces debe
de utilizar el REPEAT/UNTIL o el
WHILE/WHILE-END. Veamos ejemplos de cada
uno.

19. Ejemplo: Entrando datos con el
automatic-counter

20. Ejemplo: Entrando datos con el
Repeat/Until

21. Ejemplo: Entrando datos con el While

22. Imprimiendo y Acumulando elementos
en una tabla
• Después que una tabla esta cargada, esta
puede ser usada para cálculos o imprimirla.
Para esto último lo único que tiene que utilizar
son las mismas estructuras que uso para
llenarla. Pero si lo que quiere es sumar los
elementos en una tabla use las instrucciones
de acumulación (SUM=SUM + A(R)). Veamos
ejemplos de cada uno.

23. Gráficos
• Cuando estamos resolviendo un problema
debemos de utilizar unas herramientas que
nos ayuden a organizar la solución. Estas
herramientas son:
• ◦Gráfico de Análisis de Problema (PAC)
• ◦Gráfico de Interactividad (Modulación)
• ◦Gráfico IPO (Input/Process/Output)

24. Grafico de analisis de problema (PAC)
Este gráfico muestra el inicio del análisis del problema y se divide
en cuatro partes.

25. EJEMPLO PAC
En este ejemplo se busca como encontrar el pago neto (Gross Pay) de un empleado en
base a las horas trabajadas (Hours) y el pago por hora (Pay Rate).

26. Este gráfico muestra la estructura general de la solución. Esta se puede dividir por
niveles/

27. Grafico de interactividad
Este ejemplo solo tiene dos niveles. El primero (0000) indica la estructura de la solución
completa. El segundo nivel (1000, 2000, 3000) divide la solución en partes.

28. Grafico ipo (input process output
Este gráfico relaciona a los dos primeros. Este indica los pasos de la solución y en que
modulo se encuentra. Se divide en cuatro partes.

29. Ejemplo ipo
El ejemplo muestra la relación entre los pasos para encontrar la solución y el modulo que
lo ejecuta.

31. Orden ejecucion de las instrucciones
