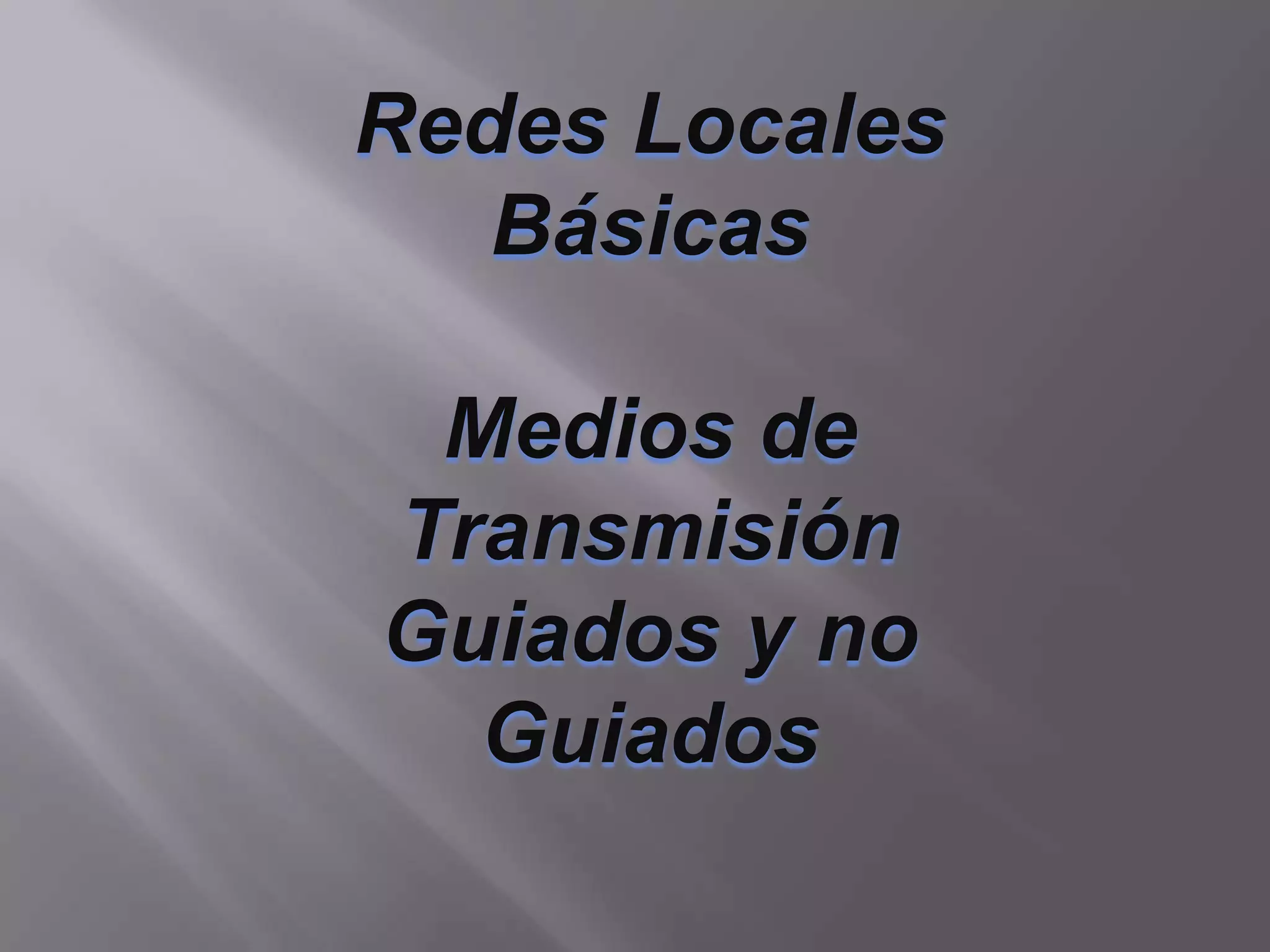

1. Redes Locales
Básicas
Medios de
Transmisión
Guiados y no
Guiados

3. MEDIOS GUIADOS
Los medios de transmisión guiados están constituidos por
un cable que se encarga de la conducción de las señales desde
un extremo al otro.
Las principales características de los medios guiados son el tipo
de conductor utilizado, la velocidad máxima de transmisión, las
distancias máximas que puede ofrecer entre repetidores, la
inmunidad frente a interferencias electromagnéticas, la facilidad
de instalación y la capacidad de soportar diferentes tecnologías
de nivel de enlace.
La velocidad de transmisión depende directamente de la distancia
entre los terminales y de si el medio se utiliza para realizar un
enlace punto a punto o un enlace multipunto; debido a esto los
diferentes medios de transmisión tendrán diferentes velocidades
de conexión que se adaptan a utilizaciones muy disparates.
Dentro de los medios de transmisión guiados, los más utilizados
en el campo de las comunicaciones y la interconexión de
ordenadores son:

4. Consiste en un núcleo de solido de cobre rodeado de un
aislante, una combinación de blindaje y alambre de tierra y
alguna otra cubierta protectora.
El cable coaxial no interfiere con señales externas y puede
transportar en forma eficiente señales en un gran ancho
de banda con menor atenuación que un cable normal.
El coaxial tiene una limitación para transportar
señales de alta frecuencia en largas distancias ya
que a partir de una cierta distancia el ruido
superara a la señal.

6. Cable de Par Trenzado
Lo que se denomina cable de Par Trenzado consiste en dos
alambres de cobre aislados, que se trenzan de forma
helicoidal, igual que una molécula de DNA. De esta forma el
par trenzado constituye un circuito que puede transmitir datos.
Esto se hace porque dos alambres paralelos constituyen una
antena simple. Cuando se trenzan los alambres, las ondas de
diferentes vueltas se cancelan, por lo que la radiación del cable
es menos efectiva. Así la forma trenzada permite reducir la
interferencia eléctrica tanto exterior como de pares cercanos.
Un cable de par trenzado está formado por un grupo de pares
trenzados, normalmente cuatro, recubiertos por un material
aislante.

7. Cada uno de estos pares se identifica mediante un
color, siendo los colores asignados y las agrupaciones
de los pares de la siguiente forma:
 Par 1: Blanco-Azul/Azul
 Par 2: Blanco-Naranja/Naranja
 Par 3: Blanco-Verde/Verde
 Par 4: Blanco-Marrón/Marrón

9. Fibra Óptica
La fibra óptica es un medio de transmisión empleado
habitualmente en redes de datos; un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se envían
pulsos de luz que representan los datos a transmitir.
El haz de luz queda completamente confinado y se propaga por
el interior de la fibra con un ángulo de reflexión por encima del
ángulo límite de reflexión total.
Las fibras se utilizan ampliamente en telecomunicaciones, ya
que permiten enviar gran cantidad de datos a una gran
distancia, con velocidades similares a las de radio y/o superiores
a las del cable convencional. Son el medio de transmisión por
excelencia al ser inmune a las interferencias electromagnéticas.

11. Son las que no confinan las señales mediante ningún
tipo de cable, los medios de comunicación sin cable o
inalámbricos, transportan ondas electromagnéticas sin
usar un conductor físico.
Tanto la transmisión como la recepción se lleva a cavo
a través de antenas .
La configuración para las transmisiones no guiadas
puede ser direccional o omnidireccional.
La trasmisión de datos atreves de medios no guiados
añade problemas adicionales provocados por la
reflexión de la señal en los distintos obstáculos.

12. Red Satelital
Las transmisiones vía satélites se parecen mucho más a las
transmisiones con microondas por visión directa en la que
las estaciones son satélites que están orbitando la tierra.
El principio es el mismo que con las microondas
terrestres, excepto que hay un satélite actuando como una
antena súper alta y como repetidor.

13. Las microondas son todas aquellas bandas de frecuencia en el
rango 1Gh en adelante.
Debido a que los enlaces de microondas no utilizan cable
continuo, pueden cruzar terrenos inhóspitos más fácilmente que
las soluciones basadas en cable. Los enlaces de microondas se
suelen utilizar para enlazar edificios diferentes, donde la
instalación de cable conllevaría problemas o seria más costosa. Sin
embargo, dado que los equipos de microondas terrestres suelen
utilizar frecuencias con licencia, las organizaciones o gobiernos
que conceden las licencias imponen limitaciones económicas y
financieras adicionales. También se pueden utilizar microondas
terrestres de menos escala dentro de los edificios. las LAN por
microondas suelen utilizar pequeños transmisores que se
comunican con concentradores omnidireccionales situados en una
posición central(Los concentradores son unos sencillos
dispositivos de conexión) Este tipo de red por microondas
admiten entornos móviles porque el transmisor puede funcionar
en cualquier lugar donde se disponga un concentrador.

15. Radiotransmisión
Las ondas radiales son fáciles de
generar, pueden viajar distancias largas y
penetrar edificios sin problemas, de modo que
se utilizan mucho en la comunicación, tanto
en interiores como en exteriores.
Las ondas de radio también son
omnidireccionales, lo que significan que
viajan en todas las direcciones desde la
fuente, por lo que no es necesario alinearse.

17. Estos medios de transmisión son ampliamente usados en la
comunicación de corto rango, por ejemplo, controles
remotos de televisores, VCRs, etc. Son relativamente
direccionales, baratos, y fáciles de construir, pero su mayor
inconveniente es que no atraviesan objetos sólidos. Por otro
lado, el hecho que las ondas infrarrojas no atraviesen
paredes solidas también es una ventaja. Significa que un
sistema infrarrojo en un cuarto de un edificio no interferirá
con un sistema similar en oficinas adyacentes. Además,
la seguridad de sistemas infrarrojos contra escuchar detrás
de las puertas es mejor que el de sistemas de radio
precisamente por esta razón. Por esto, ninguna licencia
gubernamental se necesita para operar un sistema infrarrojo,
en contraste con sistemas de radio que deben ser
autorizados.
