Este documento presenta los conceptos fundamentales de las fuerzas y presiones en fluidos. Explica el principio de Arquímedes, la fuerza de empuje, la presión hidrostática, la presión atmosférica y cómo se transmite la presión en los fluidos a través del ejemplo de la botella y la prensa de Pascal. Incluye experimentos sencillos para ilustrar estos conceptos.

1. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
4Fuerzas y presiones en fluidos
PARA EMPEZAR
ESQUEMA
INTERNET
ANTERIOR SALIR

2. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
Esquema de contenidos
Los fluidos y el principio de Arquímedes
La pérdida de peso en el agua
Las fuerzas en el interior de un fluido
La fuerza de empuje
Fuerzas ejercidas por fluidos
El principio de Arquímedes
Flotabilidad La presión
La presión hidrostática
Principio fundamental de la hidrostática
La presión en los gases
La presión atmosférica
La presión atmosférica y la altitud El principio de Pascal
La botella de Pascal La prensa hidráulica
ANTERIOR SALIR

3. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR

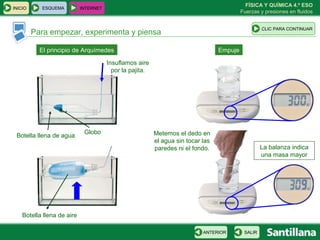

Para empezar, experimenta y piensa
El principio de Arquímedes Empuje
Insuflamos aire
por la pajita.
Globo Metemos el dedo en
Botella llena de agua
el agua sin tocar las
paredes ni el fondo. La balanza indica
una masa mayor
Botella llena de aire
ANTERIOR SALIR

4. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
La pérdida de peso en el agua
Agua La pérdida de peso de
destilada la bola en el agua es:
2 N – 1,6 N = 0,4 N
Agua
Probeta destilada
Introducimos la
bola hasta la mitad
de la probeta.
141 cm3 41 cm3 de agua
100 cm 3
desplazados
¿Cuánto pesa el agua que
ha desplazado la bola?
Densidad del agua
Bola
dH2O= 1kg/dm3
Cuerda
Dinamómetro
d = m → m=d·V = 1 kg ·41 ·10-3 dm3 = 41 ·10-3 kg
V dm3
Atamos la bola a la cuerda y la
pesamos con el dinamómetro. P = m·g= 41·10-3 kg ·9,8 m/s2 = 0,4 N
ANTERIOR SALIR

5. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
La fuerza de empuje
Peso real Peso aparente
(en el aire) 8N 5N (dentro de un
líquido)
Empuje
Peso
Peso
La fuerza que empuja el cuerpo hacia arriba y que contrarresta el peso
del cuerpo se denomina fuerza de empuje.
ANTERIOR SALIR

6. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
El principio de Arquímedes
Todo cuerpo sumergido en un líquido experimenta un empuje vertical
y hacia arriba igual al peso del líquido desalojado.
El rey de Siracusa entregó una pieza de oro a un orfebre para que le fabricase una corona.
¿Cómo saber si la corona estaba
hecha con el oro entregado?
Experiencia de Arquímedes
Más agua desplazada
La densidad del oro y la plata son distintas y, por que con el bloque de oro,
tanto, los bloques tienen distinto volumen. pero menos que con el
Desplaza bloque de plata.
Desplaza
poca agua mucha agua
Bloque de oro de la Bloque de plata de la
misma masa que la misma masa que la corona. La corona no estaba hecha
corona.
con la pieza de oro.
ANTERIOR SALIR

7. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR

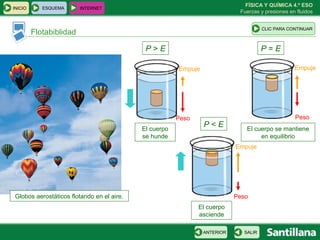

Flotabiblidad
P>E P=E
Empuje Empuje
Peso Peso
El cuerpo
P<E El cuerpo se mantiene
se hunde en equilibrio
Empuje
Globos aerostáticos flotando en el aire. Peso
El cuerpo
asciende
ANTERIOR SALIR

8. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
Fuerzas ejercidas por fluidos
Tubo de plástico Se introduce en un
1 2 recipiente de agua
Tapa de plástico
3
La tapa se queda
pegada en cualquier
dirección
La tapa se separa cuando el nivel
de agua del interior del tubo
coincide con el del recipiente
Un cuerpo sumergido en un fluido está sometido a una fuerza La fuerza aumenta cuanto mayor
que actúa en cualquier dirección perpendicular al cuerpo. es la profundidad
ANTERIOR SALIR

9. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
La presión
En cada caso se ejerce la misma fuerza sobre el mismo objeto en dos situaciones diferentes.
¿Por qué el resultado es tan distinto?
Cuanto menor es la superficie sobre la que actúa una fuerza,
mayor es su efecto. Este efecto se denomina presión.
p = F/S
1 Pa = 1 N / 1 m2
La presión que soporta cada punto del cuerpo del faquir
es menor cuanto mayor sea el número de clavos.
ANTERIOR SALIR

10. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
La presión hidrostática
Se ejerce una presión debida al peso de la
columna de líquido que hay sobre el prisma.
Pesolíquido = mlíquido · g = dlíquido · Vlíquido · g
h
P = dlíquido· S · h · g
S
F dlíquido· S · h · g
p= = = dlíquido· h · g
S S
La presión ejercida sobre un cuerpo sumergido en un fluido
depende de la columna de fluido que hay sobre el cuerpo.
ANTERIOR SALIR

11. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR

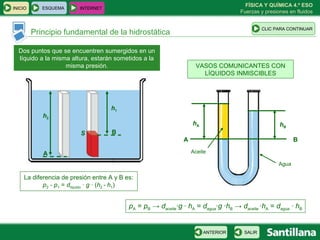

Principio fundamental de la hidrostática
Dos puntos que se encuentren sumergidos en un
líquido a la misma altura, estarán sometidos a la
misma presión. VASOS COMUNICANTES CON
LÍQUIDOS INMISCIBLES
h1
h2
hA hB
S B
A B
A Aceite
Agua
La diferencia de presión entre A y B es:
p2 - p1 = dlíquido · g · (h2 - h1)
pA = pB → daceite·g · hA = dagua·g ·hB → daceite ·hA = dagua · hB
ANTERIOR SALIR

12. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR

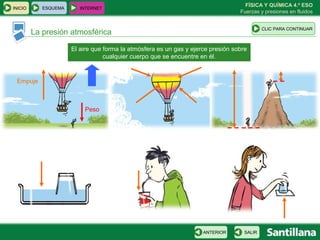

La presión atmosférica
El aire que forma la atmósfera es un gas y ejerce presión sobre
cualquier cuerpo que se encuentre en él.
Empuje
Peso
ANTERIOR SALIR

13. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR
La presión atmosférica y la altitud
En la base del edificio
B
pA = d ·g · hA
En lo alto del edificio
pB = d ·g · hB
hB
pB - pA = d ·g · hB – d ·g ·hA = d ·g · (hB – hA)
A pB - pA = d ·g · haltura del edificio
hA
Nivel del mar
ANTERIOR SALIR

14. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR

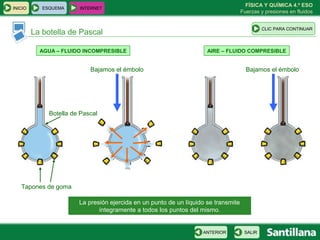

La botella de Pascal
AGUA – FLUIDO INCOMPRESIBLE AIRE – FLUIDO COMPRESIBLE
Bajamos el émbolo Bajamos el émbolo
Botella de Pascal
Tapones de goma
La presión ejercida en un punto de un líquido se transmite
íntegramente a todos los puntos del mismo.
ANTERIOR SALIR

15. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos
CLIC PARA CONTINUAR

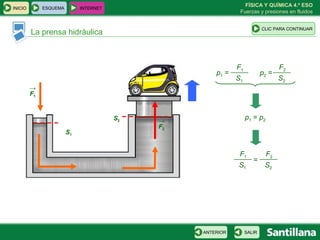

La prensa hidráulica
F1 F2
p1 = p2 =
S1 S2
→
F1
S2 →
p1 = p2
F2
S1
F1 F2
=
S1 S2
ANTERIOR SALIR

16. FÍSICA Y QUÍMICA 4.º ESO
INICIO ESQUEMA INTERNET
Fuerzas y presiones en fluidos

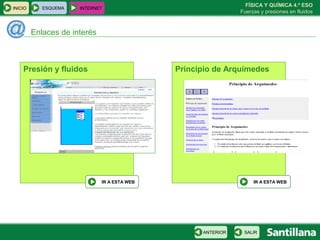

Enlaces de interés
