El documento resume los experimentos de Faraday sobre inducción electromagnética, incluyendo la ley de Faraday y la ley de Lenz. Explica que un campo magnético variable induce una corriente eléctrica en un circuito cercano y que la magnitud de la fuerza electromotriz inducida depende de la velocidad de cambio del flujo magnético y el número de espiras del conductor. También describe cómo funciona un generador eléctrico basado en este principio de inducción electromagnética.

1. FISICA IV
ING. PEDRO PABLO
FISICOS MATEMATICOS “G”

2. 2

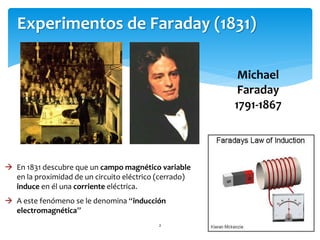

Experimentos de Faraday (1831)
 En 1831 descubre que un campo magnético variable
en la proximidad de un circuito eléctrico (cerrado)
induce en él una corriente eléctrica.
 A este fenómeno se le denomina “inducción
electromagnética”
Michael
Faraday
1791-1867

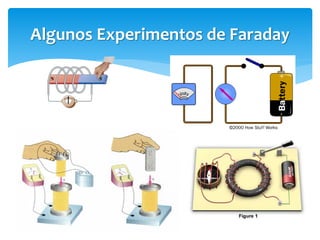

3. Algunos Experimentos de Faraday

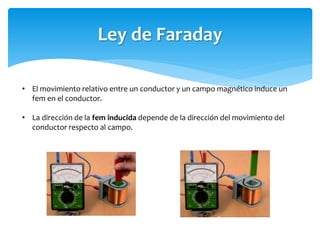

4. Ley de Faraday
• El movimiento relativo entre un conductor y un campo magnético induce un
fem en el conductor.
• La dirección de la fem inducida depende de la dirección del movimiento del
conductor respecto al campo.

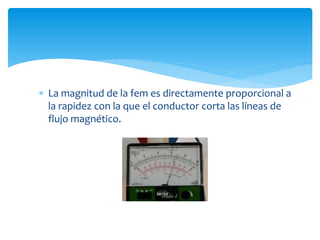

5.  La magnitud de la fem es directamente proporcional a
la rapidez con la que el conductor corta las líneas de
flujo magnético.

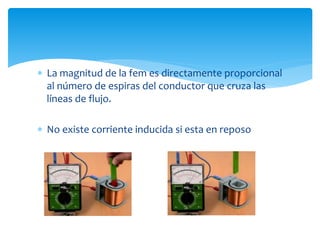

6.  La magnitud de la fem es directamente proporcional
al número de espiras del conductor que cruza las
líneas de flujo.
 No existe corriente inducida si esta en reposo

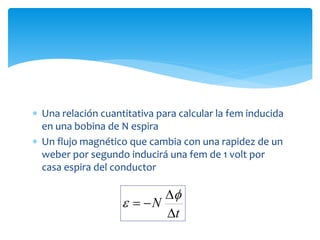

7.  Una relación cuantitativa para calcular la fem inducida
en una bobina de N espira
 Un flujo magnético que cambia con una rapidez de un
weber por segundo inducirá una fem de 1 volt por
casa espira del conductor
t
N







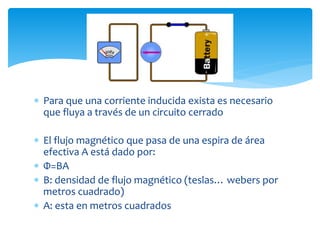

8.  Para que una corriente inducida exista es necesario
que fluya a través de un circuito cerrado
 El flujo magnético que pasa de una espira de área
efectiva A está dado por:
 Φ=BA
 B: densidad de flujo magnético (teslas… webers por
metros cuadrado)
 A: esta en metros cuadrados

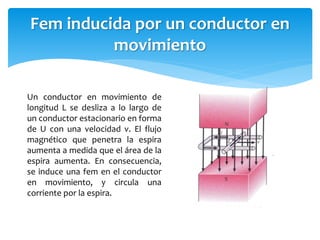

9. Fem inducida por un conductor en
movimiento
Un conductor en movimiento de
longitud L se desliza a lo largo de
un conductor estacionario en forma
de U con una velocidad v. El flujo
magnético que penetra la espira
aumenta a medida que el área de la
espira aumenta. En consecuencia,
se induce una fem en el conductor
en movimiento, y circula una
corriente por la espira.

10. Las cargas libres en el conductor se mueven hacia la derecha
a través de un campo magnético dirigido hacia abajo. La
fuerza magnética F que actúa sobre las cargas hace que se
muevan a través de la longitud L del alambre en una
dirección determinada por la regla de la mano derecha

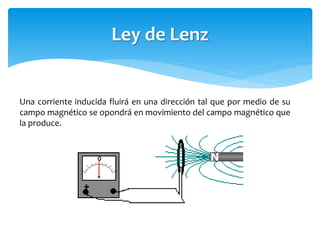

11. Ley de Lenz
Una corriente inducida fluirá en una dirección tal que por medio de su
campo magnético se opondrá en movimiento del campo magnético que
la produce.
+

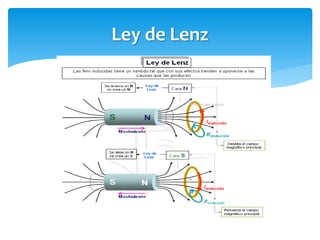

12. Ley de Lenz

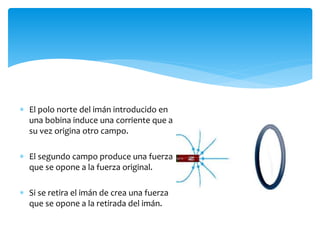

13.  El polo norte del imán introducido en
una bobina induce una corriente que a
su vez origina otro campo.
 El segundo campo produce una fuerza
que se opone a la fuerza original.
 Si se retira el imán de crea una fuerza
que se opone a la retirada del imán.

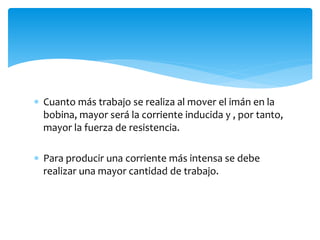

14.  Cuanto más trabajo se realiza al mover el imán en la
bobina, mayor será la corriente inducida y , por tanto,
mayor la fuerza de resistencia.
 Para producir una corriente más intensa se debe
realizar una mayor cantidad de trabajo.

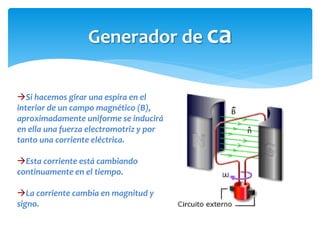

15. Generador de ca
Si hacemos girar una espira en el
interior de un campo magnético (B),
aproximadamente uniforme se inducirá
en ella una fuerza electromotriz y por
tanto una corriente eléctrica.
Esta corriente está cambiando
continuamente en el tiempo.
La corriente cambia en magnitud y
signo.

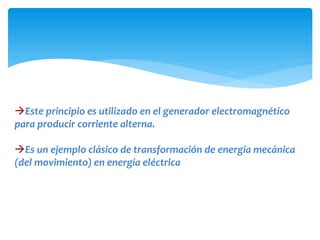

16. Este principio es utilizado en el generador electromagnético
para producir corriente alterna.
Es un ejemplo clásico de transformación de energía mecánica
(del movimiento) en energía eléctrica

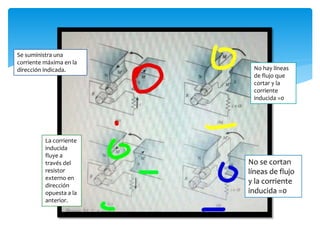

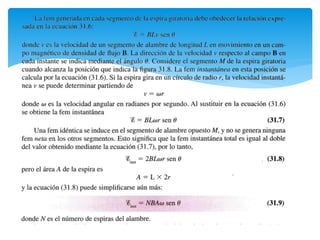

18. Se suministra una
corriente máxima en la
dirección indicada. No hay líneas
de flujo que
cortar y la
corriente
inducida =0
La corriente
inducida
fluye a
través del
resistor
externo en
dirección
opuesta a la
anterior.
No se cortan
líneas de flujo
y la corriente
inducida =0

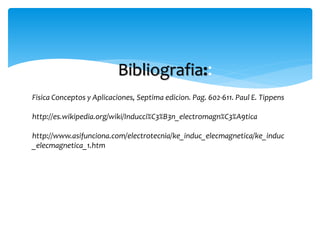

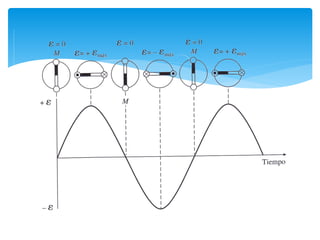

21. Bibliografia::
Fisica Conceptos y Aplicaciones, Septima edicion. Pag. 602-611. Paul E. Tippens
http://es.wikipedia.org/wiki/Inducci%C3%B3n_electromagn%C3%A9tica
http://www.asifunciona.com/electrotecnia/ke_induc_elecmagnetica/ke_induc
_elecmagnetica_1.htm
