6 planeamiento hidraulico
El documento describe los principales componentes de un sistema hídrico, incluyendo la demanda de agua, los embalses de regulación y sus características físicas. Explica que los embalses pueden estar conectados en paralelo o en serie para regular el flujo de agua y satisfacer la demanda. También cubre el cálculo del volumen de evaporación usando la fórmula de Meyer y la ecuación de balance para determinar el volumen almacenado.
6 planeamiento hidraulico
- 2. RECURSO DEMANDA Organización Espacial (Distribuciónde sistemas) Temporal (Operación de sistemas de infraestructura hídrica)
- 3. Se deben cubrirDemandas Estacionarias No Estacionaria p)(11J N N : vida útil J : riesgo P : probabilidad de ser igualado o superado en un evento máximo HORIZONTE DE PLANEAMIENTO
- 4. ESTACIONARIA CÍCLICA (Irrigación) D D tt NO ESTACIONARIA (Demanda poblacional y/o energética)

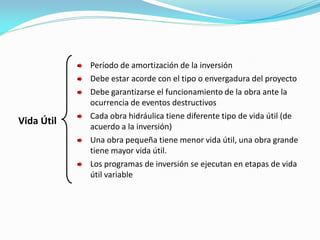

- 5. Vida Útil Período deamortización de la inversión Debe estar acorde con el tipo o envergadura del proyecto Debe garantizarse el funcionamiento de la obra ante la ocurrencia de eventos destructivos Cada obra hidráulica tiene diferente tipo de vida útil (de acuerdo a la inversión) Una obra pequeña tiene menor vida útil, una obra grande tiene mayor vida útil. Los programas de inversión se ejecutan en etapas de vida útil variable

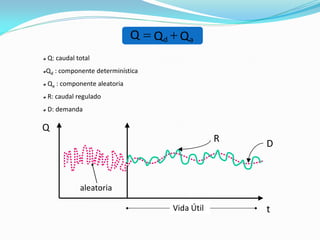

- 6. aleatoria Vida Útil Q t R D QQQad Q: caudal total Qd : componente determinística Qa : componente aleatoria R: caudal regulado D: demanda
- 7. ELEMENTOS DEL SISTEMAHIDRAULICO Z Q1 Q3 Canal Embalse de Regulación Q5 Canal Bocatoma Cauce principal Bocatoma Drenaje Área de riego Hidroeléctrica Q2 Q4 Q6 Q7 Q8 Q9 Q10 Q12 Q11 Q13 Q14

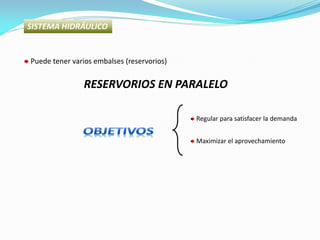

- 8. SISTEMA HIDRÁULICO Puede tenervarios embalses (reservorios) RESERVORIOS EN PARALELO Regular para satisfacer la demanda Maximizar el aprovechamiento
- 9. E1 , E2: Embalses Q1 , Q2 : Aportes (naturales o regulados) Qr : Caudales Regulados Q1 Q2 Qr E2 E1
- 10. E 1 ,E 2 : Embalses Q 1 ,Q 2 : Aportes (Naturales o Regulados) Q r : Aportes o flujos Regulados Minimizar las crecidas Reducir los transportes de sedimentos RESERVORIOS EN SERIE

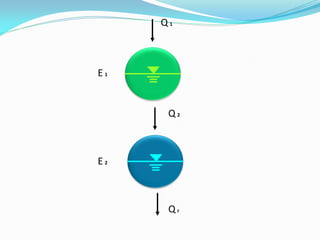

- 11. Q 1 Q 2 Qr E 2 E 1
- 12. EMBALSE DE REGULACIÓN VolumenMáximode Operación (VMO, NAMO) Volumen de Operación Normal (VON) Volumen Mínimo de Operación (VMO, NAMINO) Volumen de Avenida Máxima ext (NAME, VAME) Niveles de Operación de Embalses Max (D) = Suministro Dique o represa

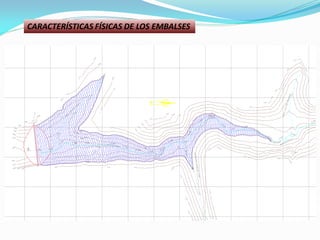

- 13. CARACTERÍSTICAS FÍSICAS DELOS EMBALSES 0+000 0+100 0+200 0+300 0+400 0+500 0+600 0+800 0+900 1+000 1+100 1+200 1+300 1+400 1+500 1+600 1+700 1+800 1+900 2+000 2+100 2+200 2+400 4050 4060 4070 4070 4070 4080 4100 4100 4100 4100 4100 4100 4110 4110 4060 4080 4090 4090 4100 4100 4100 4100 4110 4110 4110 4110 4110 4110 4110 4110 4120 4120 4120 4120 4130 4130 4130 4140 4140 4140 4140 4140 4140 4140 4150 4150 4150 4150 4150 4150 4150 4160 4160 4160 4160 4160 4160 4160 4160 4170 4170 4170 4130 4080 QDA. AZUFRE CHICO QDA.HUARALHUARANI 4090 RÍO CALLAZAS BM-1 PTO 1 PTO 2

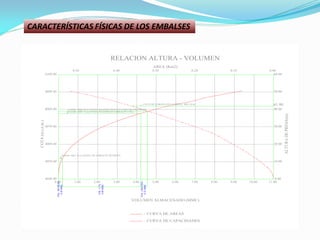

- 14. CARACTERÍSTICAS FÍSICAS DELOS EMBALSES 0.00 1.00 2.00 3.00 4.00 5.00 6.00 4049.40 4059.40 4069.40 4079.40 COTA(m.s.n.m.) RELACION ALTURA - VOLUMEN AREA (Km2) 0.20 0.10 7.00 8.00 0.00 9.00 11.00 4099.40 0.00 10.00 20.00 30.00 40.00 50.00 ALTURADEPRESA(m) NAMO: 4087.10 m (NIVEL MAXIMO DE EMBALSE UTIL) NAME: 4088.20 m (NIVEL MAXIMO INSTANTANEO DE CRECIDAS)4089.40 0.30 4109.40 60.00 VOL.MUERTO 0.20MMC VOL.UTIL 4.00MMC VOL.CRECIDA 0.35MMC 10.00 0.50 0.40 : CURVA DE CAPACIDADES VOLUMEN ALMACENADO (MMC) : CURVA DE AREAS 41.90 NAmin: 4061.30 m (NIVEL DE EMBALSE MUERTO) COTA DE CORONA DE LA PRESA: 4091.30 m

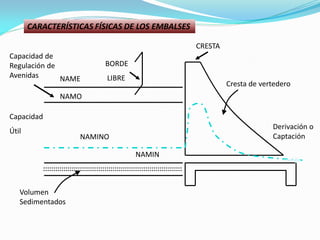

- 15. BORDE LIBRE CRESTA Cresta de vertedero Derivacióno Captación NAME NAMO NAMINO NAMIN Capacidad de Regulación de Avenidas Capacidad Útil Volumen Sedimentados CARACTERÍSTICAS FÍSICAS DE LOS EMBALSES

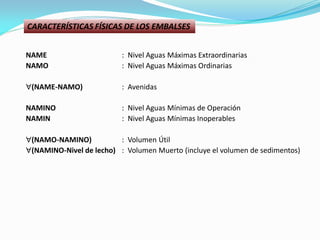

- 16. NAME : NivelAguas Máximas Extraordinarias NAMO : Nivel Aguas Máximas Ordinarias (NAME-NAMO) : Avenidas NAMINO : Nivel Aguas Mínimas de Operación NAMIN : Nivel Aguas Mínimas Inoperables (NAMO-NAMINO) : Volumen Útil (NAMINO-Nivel de lecho) : Volumen Muerto (incluye el volumen de sedimentos) CARACTERÍSTICAS FÍSICAS DE LOS EMBALSES

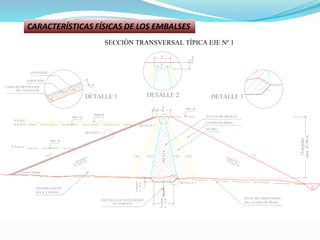

- 17. SECCIÓN TRANSVERSAL TÍPICAEJE Nº 1 (Variable) máx41.90m 1:2 ARCILLA Variable 5-10m NUCLEO DE ARCILLA FILTRO CUERPO DE PRESA ENROCADO GEOTEXTIL 3m 10m 1:2.5 4061.30 N.A.m.i.n. 4088.20 4087.10 DEL CUERPO DE PRESA NIVEL DE CIMENTACIÓN DETALLE 3 DETALLE 1 DETALLE 2 DETALLE 3DETALLE 2DETALLE 1 1:0.5 1:0.2 DEL GEOTEXTIL CAMA DE PROTECCION 1m DE CEMENTO PANTALLA DE INYECCIONES 4091.30 N.A.M.E N.A.M.O. ROCA Y BOLEO FRAGMENTOS DE 2m3m 0.8m 1:1 Terreno Natural 1:0.2 1:0.5 Variable 6-14m CARACTERÍSTICAS FÍSICAS DE LOS EMBALSES

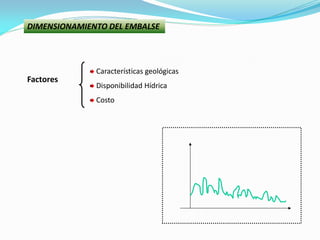

- 18. DIMENSIONAMIENTO DEL EMBALSE Factores Característicasgeológicas Disponibilidad Hídrica Costo
- 19. OBRAS DE REGULACION RegulaciónEmbalses Q t
- 20. Métodos de Determinaciónde la Capacidad del Embalse 1. Analítico o matemático 2. Empírico: Curva Masa (Rippl) Rango 3. Experimentales Markov (Matriz transicional de probabilidades)

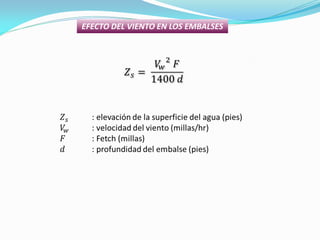

- 21. EFECTO DEL VIENTOEN LOS EMBALSES

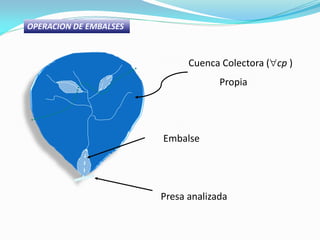

- 22. OPERACION DE EMBALSES Presaanalizada Embalse Cuenca Colectora (cp ) Propia

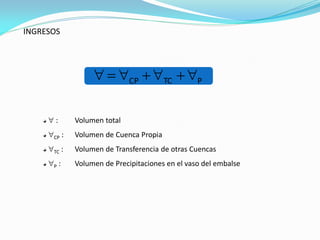

- 23. INGRESOS PTCCP :Volumen total CP : Volumen de Cuenca Propia TC : Volumen de Transferencia de otras Cuencas P : Volumen de Precipitaciones en el vaso del embalse
- 24. EGRESOS Sd : Volumende Demanda ( tipo de Proyecto) Se : Volumen de Evaporación . Fórmulas Si : Volumen de Infiltración. Generalmente es pequeño, en caso contrario hacer estudio geológico detallado. Sde : Volumen derramado deied SSSSD

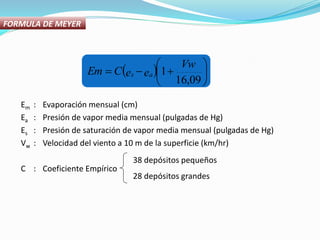

- 25. FORMULA DE MEYER Em: Evaporación mensual (cm) Ea : Presión de vapor media mensual (pulgadas de Hg) Es : Presión de saturación de vapor media mensual (pulgadas de Hg) Vw : Velocidad del viento a 10 m de la superficie (km/hr) C : Coeficiente Empírico 38 depósitos pequeños 28 depósitos grandes 09,16 1 Vw eeCEm as

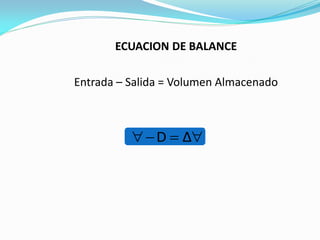

- 26. ECUACION DE BALANCE Entrada– Salida = Volumen Almacenado ΔD
