Este documento presenta las especificaciones técnicas de los equipamientos que serán instalados en una escuela primaria. Describe 14 partidas de mobiliario escolar como mesas, sillas, estantes y un teatro biombo para los estudiantes de inicial y primaria. También incluye especificaciones para el mobiliario de los docentes como sillas giratorias, mesas y archiveros. El documento proporciona detalles como dimensiones, materiales y características de cada equipamiento.
1. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento
6. EQUIPAMIENTO MOBILIARIO Y MATERIAL EDUCATIVO
6.1 MOBILARIO ESCOLAR
01 M2 MESA BABY 1.2x0.6m H=0.55m UND
Fabricada con la planchas de melamine 18mm de espesor de color y canto de color
contraste.
Las esquinas del tablero deberán redondeadas.
El diseño del soporte del tablero de las mesas serán de un solo diseño para las aulas de
03, 04 y 05 años.
DIMENSIONES
DE TABLERO: melamine 18mm de espesor de color
Largo : 1.20m
Ancho : 0.60m
SOPORTE DEL TABLERO: melamine 18mm de espesor de color madera
Altura : 0.55m
02 M1 SILLA BABY ASIENTO 0.35x0.32 H=0.3m UND
Fabricada con la planchas de melamine 18mm de espesor de color.
El asiento tendrá forma rectangular de 0.35x0.32m y estará ubicado a una altura de 0.3m.
Debajo del asiento tendrá doble refuerzo
El espaldar tendrá forma paralelepípedo ligeramente para acople con las patas soportes
que tendrán forma alusivas a animales tipo jirafa, caballo como se muestra en las
ilustraciones.
El diseño del soporte del tablero de las mesas serán de un solo diseño para las aulas de
03, 04 y 05 años.
DIMENSIONES
DE ASIENTO: melamine 18mm de espesor de color madera
Largo : 0.35m
Ancho : 0.32m
ESPALDAR: melamine 18mm de espesor de color madera
Largo : 0.35m
Altura : 0.15m
PATAS DE SOPORTE: melamine 18mm de espesor de color
Altura : 0.60m
ESPECIFICACIONES TÉCNICAS DE
EQUIPAMIENTO
2. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

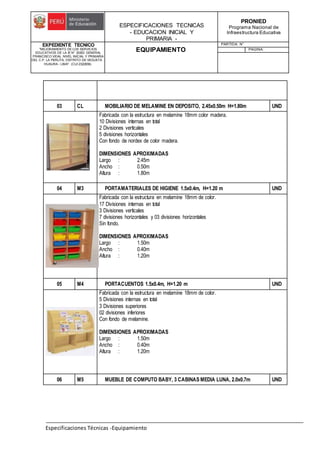

03 CL MOBILIARIO DE MELAMINE EN DEPOSITO, 2.45x0.50m H=1.80m UND
Fabricada con la estructura en melamine 18mm color madera.
10 Divisiones internas en total
2 Divisiones verticales
5 divisiones horizontales
Con fondo de nordex de color madera.
DIMENSIONES APROXIMADAS
Largo : 2.45m
Ancho : 0.50m
Altura : 1.80m
04 M3 PORTAMATERIALES DE HIGIENE 1.5x0.4m, H=1.20 m UND
Fabricada con la estructura en melamine 18mm de color.
17 Divisiones internas en total
3 Divisiones verticales
7 divisiones horizontales y 03 divisiones horizontales
Sin fondo.
DIMENSIONES APROXIMADAS
Largo : 1.50m
Ancho : 0.40m
Altura : 1.20m
05 M4 PORTACUENTOS 1.5x0.4m, H=1.20 m UND
Fabricada con la estructura en melamine 18mm de color.
5 Divisiones internas en total
3 Divisiones superiores
02 divisiones inferiores
Con fondo de melamine.
DIMENSIONES APROXIMADAS
Largo : 1.50m
Ancho : 0.40m
Altura : 1.20m
06 M5 MUEBLE DE COMPUTO BABY, 3 CABINAS MEDIA LUNA, 2.0x0.7m UND
3. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

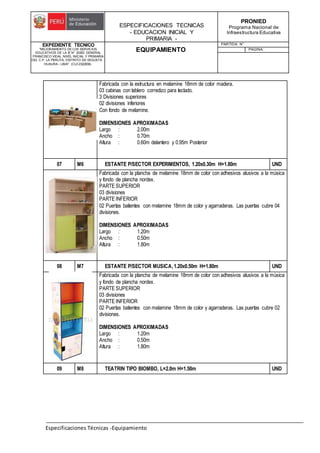

Fabricada con la estructura en melamine 18mm de color madera.
03 cabinas con tablero corredizo para teclado.
3 Divisiones superiores
02 divisiones inferiores
Con fondo de melamine.
DIMENSIONES APROXIMADAS
Largo : 2.00m
Ancho : 0.70m
Altura : 0.60m delantero y 0.95m Posterior
07 M6 ESTANTE P/SECTOR EXPERIMENTOS, 1.20x0.30m H=1.80m UND
Fabricada con la plancha de melamine 18mm de color con adhesivos alusivos a la música
y fondo de plancha nordex.
PARTE SUPERIOR
03 divisiones
PARTE INFERIOR
02 Puertas batientes con melamine 18mm de color y agarraderas. Las puertas cubre 04
divisiones.
DIMENSIONES APROXIMADAS
Largo : 1.20m
Ancho : 0.50m
Altura : 1.80m
08 M7 ESTANTE P/SECTOR MUSICA,1.20x0.50m H=1.80m UND
Fabricada con la plancha de melamine 18mm de color con adhesivos alusivos a la música
y fondo de plancha nordex.
PARTE SUPERIOR
03 divisiones
PARTE INFERIOR
02 Puertas batientes con melamine 18mm de color y agarraderas. Las puertas cubre 02
divisiones.
DIMENSIONES APROXIMADAS
Largo : 1.20m
Ancho : 0.50m
Altura : 1.80m
09 M8 TEATRIN TIPO BIOMBO, L=2.0m H=1.50m UND
4. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

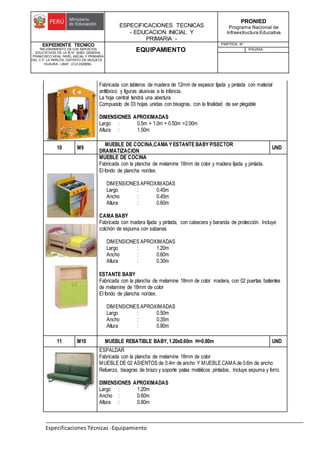

Fabricada con tableros de madera de 12mm de espesor lijada y pintada con material
antitóxico y figuras alusivas a la infancia.
La hoja central tendrá una abertura
Compuesto de 03 hojas unidas con bisagras, con la finalidad de ser plegable
DIMENSIONES APROXIMADAS
Largo : 0.5m + 1.0m + 0.50m =2.00m
Altura : 1.50m
10 M9
MUEBLE DE COCINA,CAMA Y ESTANTE BABY P/SECTOR
DRAMATIZACION
UND
MUEBLE DE COCINA
Fabricada con la plancha de melamine 18mm de color y madera lijada y pintada.
El fondo de plancha nordex.
DIMENSIONES APROXIMADAS
Largo : 0.45m
Ancho : 0.45m
Altura : 0.60m
CAMA BABY
Fabricada con madera lijada y pintada, con cabecera y baranda de protección. Incluye
colchón de espuma con sabanas
DIMENSIONES APROXIMADAS
Largo : 1.20m
Ancho : 0.60m
Altura : 0.30m
ESTANTE BABY
Fabricada con la plancha de melamine 18mm de color madera, con 02 puertas batientes
de melamine de 18mm de color
El fondo de plancha nordex.
DIMENSIONES APROXIMADAS
Largo : 0.50m
Ancho : 0.35m
Altura : 0.80m
11 M10 MUEBLE REBATIBLE BABY,1.20x0.60m H=0.80m UND
ESPALDAR
Fabricada con la plancha de melamine 18mm de color
MUEBLE DE 02 ASIENTOS de 0.4m de ancho Y MUEBLE CAMA de 0.6m de ancho
Refuerzo, bisagras de brazo y soporte patas metálicos pintados. Incluye espuma y forro.
DIMENSIONES APROXIMADAS
Largo : 1.20m
Ancho : 0.60m
Altura : 0.80m
5. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

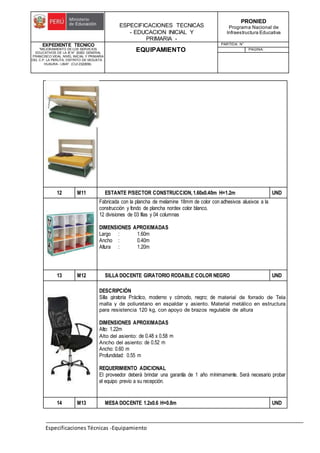

12 M11 ESTANTE P/SECTOR CONSTRUCCION,1.60x0.40m H=1.2m UND
Fabricada con la plancha de melamine 18mm de color con adhesivos alusivos a la
construcción y fondo de plancha nordex color blanco.
12 divisiones de 03 filas y 04 columnas
DIMENSIONES APROXIMADAS
Largo : 1.60m
Ancho : 0.40m
Altura : 1.20m
13 M12 SILLA DOCENTE GIRATORIO RODABLE COLOR NEGRO UND
DESCRIPCIÓN
Silla giratoria Práctico, moderno y cómodo, negro; de material de forrado de Tela
malla y de poliuretano en espaldar y asiento. Material metálico en estructura
para resistencia 120 kg, con apoyo de brazos regulable de altura
DIMENSIONES APROXIMADAS
Alto: 1.22m
Alto del asiento: de 0.48 x 0.58 m
Ancho del asiento: de 0.52 m
Ancho: 0.60 m
Profundidad: 0.55 m
REQUERIMIENTO ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
14 M13 MESA DOCENTE 1.2x0.6 H=0.8m UND
6. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

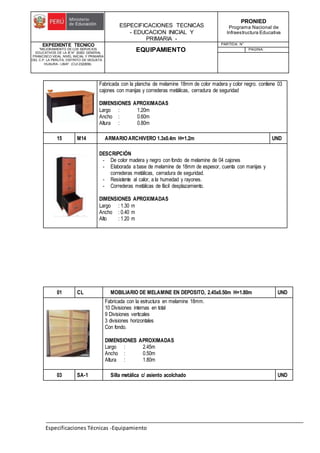

Fabricada con la plancha de melamine 18mm de color madera y color negro. contiene 03
cajones con manijas y correderas metálicas, cerradura de seguridad
DIMENSIONES APROXIMADAS
Largo : 1.20m
Ancho : 0.60m
Altura : 0.80m
15 M14 ARMARIOARCHIVERO 1.3x0.4m H=1.2m UND
DESCRIPCIÓN
- De color madera y negro con fondo de melamine de 04 cajones
- Elaborada a base de melamine de 18mm de espesor, cuenta con manijas y
correderas metálicas, cerradura de seguridad.
- Resistente al calor, a la humedad y rayones.
- Correderas metálicas de fácil desplazamiento.
DIMENSIONES APROXIMADAS
Largo : 1.30 m
Ancho : 0.40 m
Alto : 1.20 m

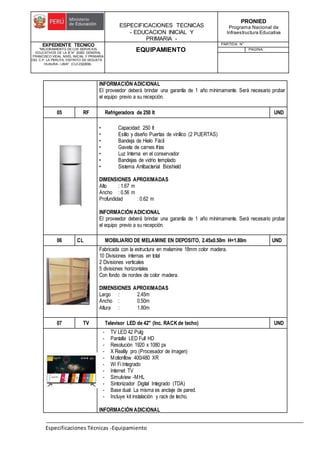

01 CL MOBILIARIO DE MELAMINE EN DEPOSITO, 2.45x0.50m H=1.80m UND
Fabricada con la estructura en melamine 18mm.
10 Divisiones internas en total
9 Divisiones verticales
3 divisiones horizontales
Con fondo.
DIMENSIONES APROXIMADAS
Largo : 2.45m
Ancho : 0.50m
Altura : 1.80m
03 SA-1 Silla metálica c/ asiento acolchado UND
7. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

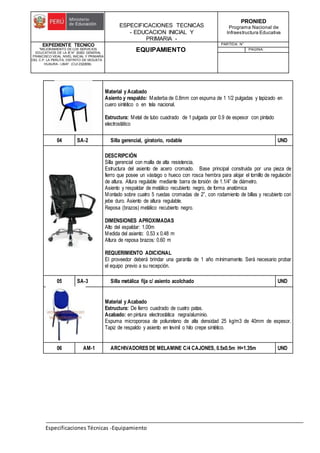

Material y Acabado
Asiento y respaldo: Maderba de 0.8mm con espuma de 1 1/2 pulgadas y tapizado en
cuero sintético o en tela nacional.
Estructura: Metal de tubo cuadrado de 1 pulgada por 0.9 de espesor con pintado
electrostático
04 SA-2 Silla gerencial, giratorio, rodable UND
DESCRIPCIÓN
Silla gerencial con malla de alta resistencia.
Estructura del asiento de acero cromado. Base principal construida por una pieza de
fierro que posee un vástago o hueco con rosca hembra para alojar el tornillo de regulación
de altura. Altura regulable mediante barra de torsión de 1.1/4” de diámetro.
Asiento y respaldar de metálico recubierto negro, de forma anatómica
Montado sobre cuatro 5 ruedas cromadas de 2”, con rodamiento de billas y recubierto con
jebe duro. Asiento de altura regulable.
Reposa (brazos) metálico recubierto negro.
DIMENSIONES APROXIMADAS
Alto del espaldar: 1.00m
Medida del asiento: 0.53 x 0.48 m
Altura de reposa brazos: 0.60 m
REQUERIMIENTO ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
05 SA-3 Silla metálica fija c/ asiento acolchado UND
Material y Acabado
Estructura: De fierro cuadrado de cuatro patas.
Acabado: en pintura electrostática negra/aluminio.
Espuma microporosa de poliuretano de alta densidad 25 kg/m3 de 40mm de espesor.
Tapiz de respaldo y asiento en tevinil o hilo crepe sintético.
06 AM-1 ARCHIVADORES DE MELAMINE C/4 CAJONES, 0.5x0.5m H=1.35m UND
8. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

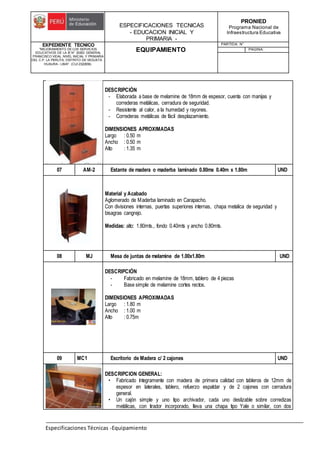

DESCRIPCIÓN
- Elaborada a base de melamine de 18mm de espesor, cuenta con manijas y
correderas metálicas, cerradura de seguridad.
- Resistente al calor, a la humedad y rayones.
- Correderas metálicas de fácil desplazamiento.
DIMENSIONES APROXIMADAS
Largo : 0.50 m
Ancho : 0.50 m
Alto : 1.35 m
07 AM-2 Estante de madera o maderba laminado 0.80mx 0.40m x 1.80m UND
Material y Acabado
Aglomerado de Maderba laminado en Carapacho.
Con divisiones internas, puertas superiores internas, chapa metalica de seguridad y
bisagras cangrejo.
Medidas: alto: 1.80mts., fondo 0.40mts y ancho 0.80mts.
08 MJ Mesa de juntas de melamine de 1.00x1.80m UND
DESCRIPCIÓN
- Fabricado en melamine de 18mm, tablero de 4 piezas
- Base simple de melamine cortes rectos.
DIMENSIONES APROXIMADAS
Largo : 1.80 m
Ancho : 1.00 m
Alto : 0.75m
09 MC1 Escritorio de Madera c/ 2 cajones UND
DESCRIPCION GENERAL:
• Fabricado íntegramente con madera de primera calidad con tableros de 12mm de
espesor en laterales, tablero, refuerzo espaldar y de 2 cajones con cerradura
general.
• Un cajón simple y uno tipo archivador, cada uno deslizable sobre corredizas
metálicas, con tirador incorporado, lleva una chapa tipo Yale o similar, con dos
9. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

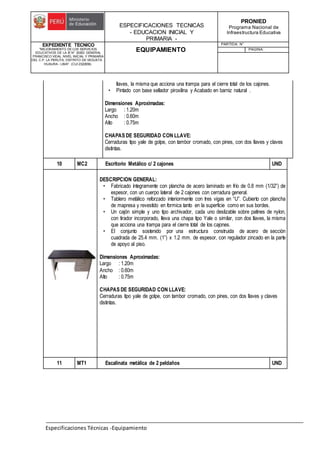

llaves, la misma que acciona una trampa para el cierre total de los cajones.
• Pintado con base sellador piroxilina y Acabado en barniz natural .
Dimensiones Aproximadas:
Largo : 1.20m
Ancho : 0.60m
Alto : 0.75m
CHAPAS DE SEGURIDAD CON LLAVE:
Cerraduras tipo yale de golpe, con tambor cromado, con pines, con dos llaves y claves
distintas.
10 MC2 Escritorio Metálico c/ 2 cajones UND
DESCRIPCION GENERAL:
• Fabricado íntegramente con plancha de acero laminado en frío de 0.8 mm (1/32”) de
espesor, con un cuerpo lateral de 2 cajones con cerradura general.
• Tablero metálico reforzado interiormente con tres vigas en “U”. Cubierto con plancha
de mapresa y revestido en formica tanto en la superficie como en sus bordes.
• Un cajón simple y uno tipo archivador, cada uno deslizable sobre patines de nylon,
con tirador incorporado, lleva una chapa tipo Yale o similar, con dos llaves, la misma
que acciona una trampa para el cierre total de los cajones.
• El conjunto sostenido por una estructura construida de acero de sección
cuadrada de 25.4 mm. (1”) x 1.2 mm. de espesor, con regulador zincado en la parte
de apoyo al piso.
Dimensiones Aproximadas:
Largo : 1.20m
Ancho : 0.60m
Alto : 0.75m
CHAPAS DE SEGURIDAD CON LLAVE:
Cerraduras tipo yale de golpe, con tambor cromado, con pines, con dos llaves y claves
distintas.
11 MT1 Escalinata metálica de 2 peldaños UND
10. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

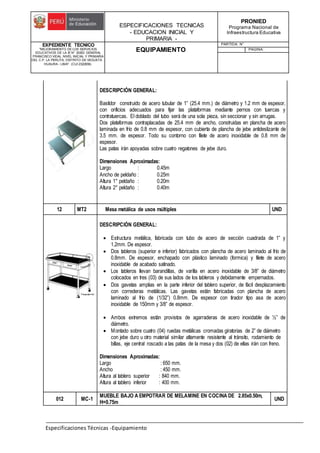

DESCRIPCIÓN GENERAL:
Bastidor construido de acero tubular de 1” (25.4 mm.) de diámetro y 1.2 mm de espesor,
con orificios adecuados para fijar las plataformas mediante pernos con tuercas y
contratuercas. El doblado del tubo será de una sola pieza, sin seccionar y sin arrugas.
Dos plataformas contraplacadas de 25.4 mm de ancho, construidas en plancha de acero
laminada en frío de 0.8 mm de espesor, con cubierta de plancha de jebe antideslizante de
3.5 mm. de espesor. Todo su contorno con filete de acero inoxidable de 0.8 mm de
espesor.
Las patas irán apoyadas sobre cuatro regatones de jebe duro.
Dimensiones Aproximadas:
Largo : 0.45m
Ancho de peldaño : 0.25m
Altura 1° peldaño : 0.20m
Altura 2° peldaño : 0.40m
12 MT2 Mesa metálica de usos múltiples UND
DESCRIPCIÓN GENERAL:
Estructura metálica, fabricada con tubo de acero de sección cuadrada de 1” y
1.2mm. De espesor.
Dos tableros (superior e inferior) fabricados con plancha de acero laminado al frío de
0.8mm. De espesor, enchapado con plástico laminado (formica) y filete de acero
inoxidable de acabado satinado.
Los tableros llevan barandillas, de varilla en acero inoxidable de 3/8” de diámetro
colocados en tres (03) de sus lados de los tableros y debidamente empernados.
Dos gavetas amplias en la parte inferior del tablero superior, de fácil desplazamiento
con correderas metálicas. Las gavetas están fabricadas con plancha de acero
laminado al frío de (1/32”) 0.8mm. De espesor con tirador tipo asa de acero
inoxidable de 150mm y 3/8” de espesor.
Ambos extremos están provistos de agarraderas de acero inoxidable de ½” de
diámetro.
Montado sobre cuatro (04) ruedas metálicas cromadas giratorias de 2” de diámetro
con jebe duro u otro material similar altamente resistente al tránsito, rodamiento de
billas, eje central roscado a las patas de la mesa y dos (02) de ellas irán con freno.
Dimensiones Aproximadas:
Largo : 650 mm.
Ancho : 450 mm.
Altura al tablero superior : 840 mm.
Altura al tablero inferior : 400 mm.
012 MC-1
MUEBLE BAJO A EMPOTRAR DE MELAMINE EN COCINA DE 2.85x0.50m,
H=0.75m
UND
11. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

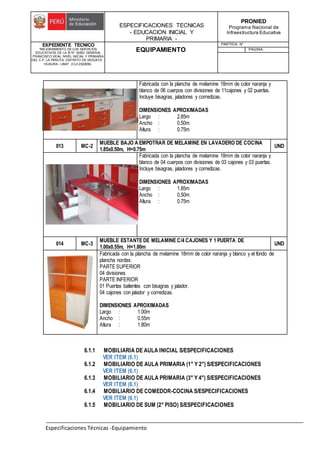

Fabricada con la plancha de melamine 18mm de color naranja y
blanco de 06 cuerpos con divisiones de 11cajones y 02 puertas.
Incluye bisagras, jaladores y corredizas.
DIMENSIONES APROXIMADAS
Largo : 2.85m
Ancho : 0.50m
Altura : 0.75m
013 MC-2
MUEBLE BAJO A EMPOTRAR DE MELAMINE EN LAVADERO DE COCINA
1.85x0.50m, H=0.75m
UND
Fabricada con la plancha de melamine 18mm de color naranja y
blanco de 04 cuerpos con divisiones de 03 cajones y 03 puertas.
Incluye bisagras, jaladores y corredizas.
DIMENSIONES APROXIMADAS
Largo : 1.85m
Ancho : 0.50m
Altura : 0.75m
014 MC-3
MUEBLE ESTANTE DE MELAMINE C/4 CAJONES Y 1 PUERTA DE
1.00x0.55m, H=1.80m
UND
Fabricada con la plancha de melamine 18mm de color naranja y blanco y el fondo de
plancha nordex.
PARTE SUPERIOR
04 divisiones
PARTE INFERIOR
01 Puertas batientes con bisagras y jalador.
04 cajones con jalador y corredizas.
DIMENSIONES APROXIMADAS
Largo : 1.00m
Ancho : 0.55m
Altura : 1.80m
6.1.1 MOBILIARIA DE AULA INICIAL S/ESPECIFICACIONES
VER ITEM (6.1)
6.1.2 MOBILIARIO DE AULA PRIMARIA (1° Y 2°) S/ESPECIFICACIONES
VER ITEM (6.1)
6.1.3 MOBILIARIO DE AULA PRIMARIA (3° Y 4°) S/ESPECIFICACIONES
VER ITEM (6.1)
6.1.4 MOBILIARIO DE COMEDOR-COCINA S/ESPECIFICACIONES
VER ITEM (6.1)
6.1.5 MOBILIARIO DE SUM (2° PISO) S/ESPECIFICACIONES
12. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

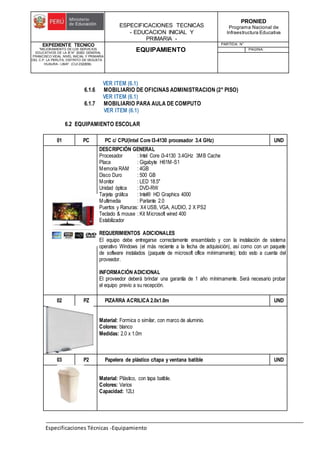

VER ITEM (6.1)
6.1.6 MOBILIARIO DE OFICINAS ADMINISTRACION (2° PISO)
VER ITEM (6.1)
6.1.7 MOBILIARIO PARA AULA DE COMPUTO
VER ITEM (6.1)
6.2 EQUIPAMIENTO ESCOLAR
01 PC PC c/ CPU(Intel Core I3-4130 procesador 3.4 GHz) UND
DESCRIPCIÓN GENERAL
Procesador : Intel Core i3-4130 3.4GHz 3MB Cache
Placa : Gigabyte H61M-S1
Memoria RAM : 4GB
Disco Duro : 500 GB
Monitor : LED 18.5"
Unidad óptica : DVD-RW
Tarjeta gráfica : Intel® HD Graphics 4000
Multimedia : Parlante 2.0
Puertos y Ranuras: X4 USB, VGA, AUDIO, 2 X PS2
Teclado & mouse : Kit Microsoft wired 400
Estabilizador
REQUERIMIENTOS ADICIONALES
El equipo debe entregarse correctamente ensamblado y con la instalación de sistema
operativo Windows (el más reciente a la fecha de adquisición), así como con un paquete
de software instalados (paquete de microsoft office mínimamente); todo esto a cuenta del
proveedor.
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
02 PZ PIZARRA ACRILICA 2.0x1.0m UND
Material: Formica o similar, con marco de aluminio.
Colores: blanco
Medidas: 2.0 x 1.0m
03 P2 Papelera de plástico c/tapa y ventana batible UND
Material: Plástico, con tapa batible.
Colores: Varios
Capacidad: 12Lt
13. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento
04 P1 Papelera plástica de oficina s/ tapa UND
Material: Plástico, sin tapa
Colores: Varios
Capacidad: 8.3Lt
Medidas:
Altura: 27.2cm, Diámetro: 25cm
05 RJ Reloj de pared UND
Se considera en esta partida la adquisición de reloj de pared analógico con números
grandes, su estructura será de plástico se recomienda elegir colores formales (negro,
marrón o gris).
El mecanismo para ponerlo en hora se encontrará en la parte de atrás, funcionará con 1
pila AA incluida en la compra.
01 COC Cocina industrial Tipo Bosch 4 hornillas UND
• Tapa de vidrio templado
• 4 Quemadores
• Tapilla de mesa enlozada
• Quemadores sellados
• Encendido eléctrico en quemadores
• Luz en horno
• Doble vidrio en el horno
• Quemador del horno en forma de U
• Parrilla del horno fija
• Termocontrol
• Patas niveladoras
• A gas (GN y GLP)
• Cubierta de acero inoxidable.
OBSERVACIÓN
• Balón de Gas incluido
DIMENSIONES APROXIMADAS
Alto : 0.91 m
Ancho : 0.61 m
Profundidad : 0.64 m
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente.
14. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

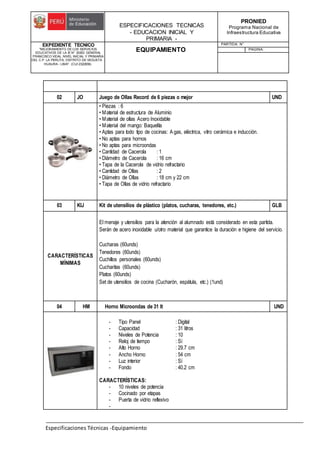

02 JO Juego de Ollas Record de 6 piezas o mejor UND
• Piezas : 6
• Material de estructura de Aluminio
• Material de ollas Acero Inoxidable
• Material del mango: Baquelita
• Aptas para todo tipo de cocinas: A gas, eléctrica, vitro cerámica e inducción.
• No aptas para hornos
• No aptas para microondas
• Cantidad de Cacerola : 1
• Diámetro de Cacerola : 16 cm
• Tapa de la Cacerola de vidrio refractario
• Cantidad de Ollas : 2
• Diámetro de Ollas : 18 cm y 22 cm
• Tapa de Ollas de vidrio refractario
03 KIJ Kit de utensilios de plástico (platos, cucharas, tenedores, etc.) GLB
CARACTERÍSTICAS
MÍNIMAS
El menaje y utensilios para la atención al alumnado está considerado en esta partida.
Serán de acero inoxidable u/otro material que garantice la duración e higiene del servicio.
Cucharas (60unds)
Tenedores (60unds)
Cuchillos personales (60unds)
Cucharitas (60unds)
Platos (60unds)
Set de utensilios de cocina (Cucharón, espátula, etc.) (1und)
04 HM Horno Microondas de 31 lt UND
- Tipo Panel : Digital
- Capacidad : 31 litros
- Niveles de Potencia : 10
- Reloj de tiempo : Sí
- Alto Horno : 29.7 cm
- Ancho Horno : 54 cm
- Luz interior : Sí
- Fondo : 40.2 cm
CARACTERÍSTICAS:
- 10 niveles de potencia
- Cocinado por etapas
- Puerta de vidrio reflexivo
-
15. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
05 RF Refrigeradora de 250 lt UND
• Capacidad: 250 lt
• Estilo y diseño Puertas de vinílico (2 PUERTAS)
• Bandeja de Hielo Fácil
• Gaveta de carnes frías
• Luz Interna en el conservador
• Bandejas de vidrio templado
• Sistema Antibacterial Bioshield
DIMENSIONES APROXIMADAS
Alto : 1.67 m
Ancho : 0.56 m
Profundidad : 0.62 m
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
06 CL MOBILIARIO DE MELAMINE EN DEPOSITO, 2.45x0.50m H=1.80m UND
Fabricada con la estructura en melamine 18mm color madera.
10 Divisiones internas en total
2 Divisiones verticales
5 divisiones horizontales
Con fondo de nordex de color madera.
DIMENSIONES APROXIMADAS
Largo : 2.45m
Ancho : 0.50m
Altura : 1.80m
07 TV Televisor LED de 42" (Inc. RACKde techo) UND
- TV LED 42 Pulg
- Pantalla LED Full HD
- Resolución 1920 x 1080 px
- X Reality pro (Procesador de imagen)
- Motionflow 400/480 XR
- Wi Fi Integrado
- Internet TV
- Simulview -MHL
- Sintonizador Digital Integrado (TDA)
- Base dual: La misma es anclaje de pared.
- Incluye kit instalación y rack de techo.
INFORMACIÓN ADICIONAL
16. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

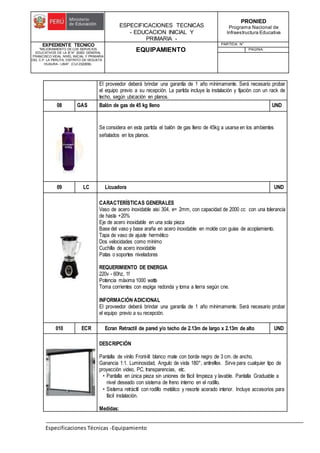

El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción. La partida incluye la instalación y fijación con un rack de
techo, según ubicación en planos.
08 GAS Balón de gas de 45 kg lleno UND
Se considera en esta partida el balón de gas lleno de 45kg a usarse en los ambientes
señalados en los planos.
09 LC Licuadora UND
CARACTERÍSTICAS GENERALES
Vaso de acero inoxidable aisi 304, e= 2mm, con capacidad de 2000 cc con una tolerancia
de hasta +20%
Eje de acero inoxidable en una sola pieza
Base del vaso y base araña en acero inoxidable en molde con guías de acoplamiento.
Tapa de vaso de ajuste hermético
Dos velocidades como mínimo
Cuchilla de acero inoxidable
Patas o soportes niveladores
REQUERIMIENTO DE ENERGIA
220v - 60hz, 1f
Potencia máxima 1000 watts
Toma corrientes con espiga redonda y toma a tierra según cne.
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
010 ECR Ecran Retractil de pared y/o techo de 2.13m de largo x 2.13m de alto UND
DESCRIPCIÓN
Pantalla de vinilo Front-lit blanco mate con borde negro de 3 cm. de ancho.
Ganancia 1:1. Luminosidad, Angulo de vista 180°, antireflex. Sirve para cualquier tipo de
proyección video, PC, transparencias, etc.
• Pantalla en única pieza sin uniones de fácil limpieza y lavable. Pantalla Graduable a
nivel deseado con sistema de freno interno en el rodillo.
• Sistema retráctil con rodillo metálico y resorte acerado interior. Incluye accesorios para
fácil instalación.
Medidas:
17. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

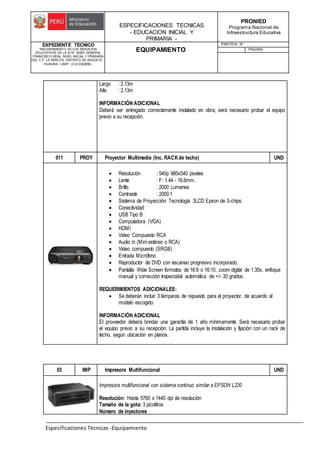

Largo : 2.13m
Alto : 2.13m
INFORMACIÓN ADICIONAL
Deberá ser entregado correctamente instalado en obra; será necesario probar el equipo
previo a su recepción.
011 PROY Proyector Multimedia (Inc. RACKde techo) UND
Resolución : 540p 960x540 pixeles
Lente : F: 1.44 - 16.6mm.
Brillo : 2000 Lumenes
Contraste : 2000:1
Sistema de Proyección: Tecnología 3LCD Epson de 3-chips.
Conectividad:
USB Tipo B
Computadora (VGA)
HDMI
Video Compuesto RCA
Audio in (Mini estéreo o RCA)
Video compuesto (SRGB)
Entrada Micrófono
Reproductor de DVD con escaneo progresivo incorporado.
Pantalla Wide Screen formatos de 16:9 o 16:10, zoom digital de 1.35x, enfoque
manual y corrección trapezoidal automática de +/- 30 grados.
REQUERIMIENTOS ADICIONALES:
Se deberán incluir 3 lámparas de repuesto para el proyector, de acuerdo al
modelo escogido.
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción. La partida incluye la instalación y fijación con un rack de
techo, según ubicación en planos.
03 IMP Impresora Multifuncional UND
Impresora multifuncional con sistema continuo similar a EPSON L220
Resolución: Hasta 5760 x 1440 dpi de resolución
Tamaño de la gota: 3 picolitros
Número de inyectores
18. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

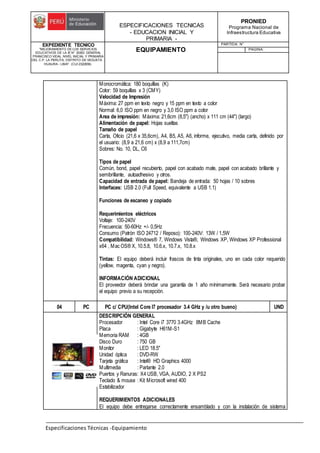

Monocromática: 180 boquillas (K)
Color: 59 boquillas x 3 (CMY)
Velocidad de Impresión
Máxima: 27 ppm en texto negro y 15 ppm en texto a color
Normal: 6,0 ISO ppm en negro y 3,0 ISO ppm a color
Area de impresión: Máxima: 21,6cm (8,5") (ancho) x 111 cm (44") (largo)
Alimentación de papel: Hojas sueltas
Tamaño de papel
Carta, Oficio (21,6 x 35,6cm), A4, B5, A5, A6, informe, ejecutivo, media carta, definido por
el usuario: (8,9 a 21,6 cm) x (8,9 a 111,7cm)
Sobres: No. 10, DL, C6
Tipos de papel
Común, bond, papel recubierto, papel con acabado mate, papel con acabado brillante y
semibrillante, autoadhesivo y otros.
Capacidad de entrada de papel: Bandeja de entrada: 50 hojas / 10 sobres
Interfaces: USB 2.0 (Full Speed, equivalente a USB 1.1)
Funciones de escaneo y copiado
Requerimientos eléctricos
Voltaje: 100-240V
Frecuencia: 50-60Hz +/- 0,5Hz
Consumo (Patrón ISO 24712 / Reposo): 100-240V: 13W / 1,5W
Compatibilidad: Windows® 7, Windows Vista®, Windows XP, Windows XP Professional
x64 , Mac OS® X, 10.5.8, 10.6.x, 10.7.x, 10.8.x
Tintas: El equipo deberá incluir frascos de tinta originales, uno en cada color requerido
(yellow, magenta, cyan y negro).
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
04 PC PC c/ CPU(Intel Core I7 procesador 3.4 GHz y /u otro bueno) UND
DESCRIPCIÓN GENERAL
Procesador : Intel Core i7 3770 3.4GHz 8MB Cache
Placa : Gigabyte H61M-S1
Memoria RAM : 4GB
Disco Duro : 750 GB
Monitor : LED 18.5"
Unidad óptica : DVD-RW
Tarjeta gráfica : Intel® HD Graphics 4000
Multimedia : Parlante 2.0
Puertos y Ranuras: X4 USB, VGA, AUDIO, 2 X PS2
Teclado & mouse : Kit Microsoft wired 400
Estabilizador
REQUERIMIENTOS ADICIONALES
El equipo debe entregarse correctamente ensamblado y con la instalación de sistema
19. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento
operativo Windows (el más reciente a la fecha de adquisición), así como con un paquete
de software instalados (paquete de microsoft office mínimamente); todo esto a cuenta del
proveedor.
INFORMACIÓN ADICIONAL
El proveedor deberá brindar una garantía de 1 año mínimamente. Será necesario probar
el equipo previo a su recepción.
06 CB Cubo metálico para desperdicios, con tapa accionada a pedal UND
DESCRIPCION GENERAL
Fabricada íntegramente en plancha de acero laminado en frío de 0.6 mm. (1/4") de
espesor, con topes de plástico en la parte inferior. Todas las partes metálicas estarán
unidas con soldadura electro punto y soldadura MIG en los puntos que así lo requieran.
Pintado con dos manos de pintura esmalte epóxico, de color neutro de fina textura,
horneado a una temperatura media de 180°, hasta obtener un acabado de alta dureza
muy resistente a raspaduras y golpes con un acabado homogéneo.
Dimensiones Aproximadas:
Superior : 0.22 m de diámetro
Alto : 0.30m
07 TPA Tabla de inmovilización para primeros auxilios UND
DESCRIPCIÓN GENERAL:
Tabla larga adulta de inmovilización, modelo espinal de 1,80 x 0,40 x 0,018 m, de
multilaminado fenólico standard pino u otro material.
Diseño único, peso ligero, fácil de usar
Los agujeros en los bordes son utilizados como manijas
La tabla está hecha de material PE sin contaminador, la estructura es punible y
fuerte.
Posición de la cabeza para fijar el inmobilizador de cabeza
Características Técnicas
La tabla adopta el material PE sin contaminador de descarga y durable, esto permite
los rayos X.
La tabla incluye tres correas de seguridad
08 PM Percha metálica de pared con cuatro ganchos UND
DESCRIPCIÓN GENERAL
Percha metálica construida en plancha de 1/40” con cuatro ganchos.
Ganchos de varillas cromadas de 3/16” soldado a la plancha y terminal en perilla de
plástico color marfil.
Fijada a la pared con tornillo de cabeza redonda cromada de 3/16” y 1 ½”, en huecos de
3/16” en ambos extremos de la plancha.
Pintado con dos manos de pintura anticorrosiva que será presentada de acuerdo a las
20. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento

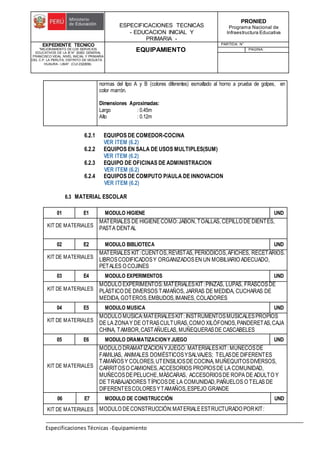

normas del tipo A y B (colores diferentes) esmaltado al horno a prueba de golpes, en
color marrón.
Dimensiones Aproximadas:
Largo : 0.45m
Alto : 0.12m
6.2.1 EQUIPOS DE COMEDOR-COCINA
VER ITEM (6.2)
6.2.2 EQUIPOS EN SALA DE USOS MULTIPLES(SUM)
VER ITEM (6.2)
6.2.3 EQUIPO DE OFICINAS DE ADMINISTRACION
VER ITEM (6.2)
6.2.4 EQUIPOS DE COMPUTO P/AULA DE INNOVACION
VER ITEM (6.2)
6.3 MATERIAL ESCOLAR
01 E1 MODULO HIGIENE UND
KIT DE MATERIALES
MATERIALES DE HIGIENECOMO:JABON, TOALLAS, CEPILLO DE DIENTES,
PASTA DENTAL
02 E2 MODULO BIBLIOTECA UND
KIT DE MATERIALES
MATERIALES KIT:CUENTOS,REVISTAS, PERIÓDICOS,AFICHES, RECETARIOS.
LIBROSCODIFICADOSY ORGANIZADOSEN UN MOBILIARIO ADECUADO,
PETALES O COJINES
03 E4 MODULO EXPERIMENTOS UND
KIT DE MATERIALES
MODULO EXPERIMENTOS:MATERIALESKIT:PINZAS, LUPAS, FRASCOSDE
PLÁSTICO DE DIVERSOS TAMAÑOS, JARRAS DE MEDIDA, CUCHARAS DE
MEDIDA, GOTEROS,EMBUDOS,IMANES, COLADORES
04 E5 MODULO MUSICA UND
KIT DE MATERIALES
MODULO MUSICA:MATERIALESKIT: INSTRUMENTOSMUSICALESPROPIOS
DE LA ZONAY DE OTRASCULTURAS,COMO XILÓFONOS,PANDERETAS,CAJA
CHINA, TAMBOR,CASTAÑUELAS, MUÑEQUERASDE CASCABELES
05 E6 MODULO DRAMATIZACIONY JUEGO UND
KIT DE MATERIALES
MODULO DRAMATIZACIONYJUEGO: MATERIALESKIT: MUÑECOSDE
FAMILIAS, ANIMALES DOMÉSTICOSYSALVAJES; TELASDE DIFERENTES
TAMAÑOSY COLORES,UTENSILIOSDECOCINA, MUÑEQUITOSDIVERSOS,
CARRITOSO CAMIONES, ACCESORIOS PROPIOSDE LA COMUNIDAD,
MUÑECOSDEPELUCHE,MÁSCARAS, ACCESORIOSDE ROPA DE ADULTO Y
DE TRABAJADORES TÍPICOSDE LA COMUNIDAD,PAÑUELOS O TELAS DE
DIFERENTESCOLORESYTAMAÑOS,ESPEJO GRANDE
06 E7 MODULO DE CONSTRUCCIÓN UND
KIT DE MATERIALES MODULO DECONSTRUCCIÓN:MATERIALEESTRUCTURADO PORKIT:
21. ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
EQUIPAMIENTO
PARTIDA: N°
PAGINA:
Especificaciones Técnicas -Equipamiento
BLOQUESDE MADERADE DIFERENTESFORMASY TAMAÑOS,CUBOSDE
MADERA, BLOQUESDE PLÁSTICO
6.3.1 MATERIAL EDUCATIVO INICIAL
VER ITEM (6.3)
6.3.2 MATERIAL EDUCATIVO PRIMARIA
VER ITEM (6.3)
