ESPECIFICACIONES TECNICAS
- EDUCACION INICIAL Y
PRIMARIA -
PRONIED
Programa Nacional de
Infraestructura Educativa
EXPEDIENTE TECNICO
"MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS DE LA IE N° 20353 GENERAL
FRANCISCO VIDAL NIVEL INICIAL Y PRIMARIA
DEL C.P. LA PERLITA, DISTRITO DE VEGUETA -
HUAURA - LIMA". (CUI 2322839).
INSTALACIONES SANITARIAS
PARTIDA: N°
PAGINA:
Especificaciones Técnicas –Instalaciones Sanitarias
ESPECIFICACIONES TÉCNICAS
05. INSTALACIONES SANITARIAS
05.01 APARATOS Y ACCESORIOS SANITARIOS
05.01.01 INODORO ONE PIECE BLANCO (Inc. Sum. e Instalación)
Comprende el suministro e instalación del inodoro one piece en los servicios
higiénicos del bloque administrativo; de tanque incorporado de color blanco,
será de loza vitrificada blanca, según se indica en los planos de Servicios
Higiénicos.
Tendrá bajo consumo de agua, con accesorios cromados de bronce, doble
botón de accionamiento será cromada al igual que los pernos de anclaje al
piso, anillos de cera y tubos de abasto cromado y flexibles, se colocará anclado
al piso terminado mediante 2 pernos de fijación con capuchones de plástico del
mismo color del inodoro y arandelas de bronce cromado, tendrán asiento de
fibra de vidrio con tapa pesado color blanco. El tanque contará con todos sus
accesorios de primera calidad, los mismos que deberán ser aprobados por el
Supervisor.
Foto Referencial
MÉTODO DE MEDICIÓN

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
Unidad de Medida es por pieza (PZA)
CONDICIONES DE PAGO
La obra ejecutada se pagará por pieza (PZA), aplicando el costo unitario
correspondiente del Presupuesto entendiéndose que dicho precio y pago
constituirán compensación total (mano de obra, leyes sociales, equipo,
herramientas, impuestos y cualquier otro insumo o suministro que se requiere
para la ejecución del trabajo).

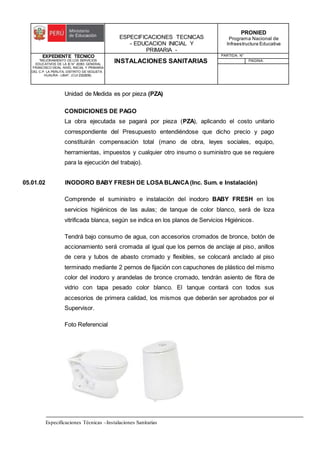

05.01.02 INODORO BABY FRESH DE LOSABLANCA(Inc. Sum. e Instalación)
Comprende el suministro e instalación del inodoro BABY FRESH en los
servicios higiénicos de las aulas; de tanque de color blanco, será de loza
vitrificada blanca, según se indica en los planos de Servicios Higiénicos.
Tendrá bajo consumo de agua, con accesorios cromados de bronce, botón de
accionamiento será cromada al igual que los pernos de anclaje al piso, anillos
de cera y tubos de abasto cromado y flexibles, se colocará anclado al piso
terminado mediante 2 pernos de fijación con capuchones de plástico del mismo
color del inodoro y arandelas de bronce cromado, tendrán asiento de fibra de
vidrio con tapa pesado color blanco. El tanque contará con todos sus
accesorios de primera calidad, los mismos que deberán ser aprobados por el
Supervisor.
Foto Referencial

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
CONDICIONES DE PAGO

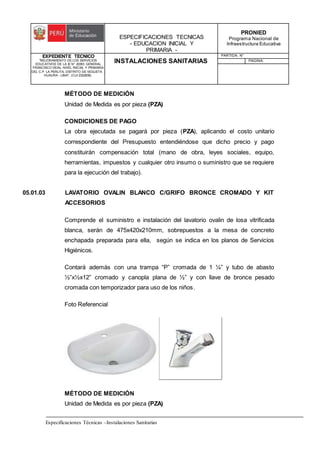

05.01.03 LAVATORIO OVALIN BLANCO C/GRIFO BRONCE CROMADO Y KIT
ACCESORIOS
Comprende el suministro e instalación del lavatorio ovalin de losa vitrificada
blanca, serán de 475x420x210mm, sobrepuestos a la mesa de concreto
enchapada preparada para ella, según se indica en los planos de Servicios
Higiénicos.
Contará además con una trampa “P” cromada de 1 ¼” y tubo de abasto
½”x½x12” cromado y canopla plana de ½” y con llave de bronce pesado
cromada con temporizador para uso de los niños.
Foto Referencial

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
CONDICIONES DE PAGO

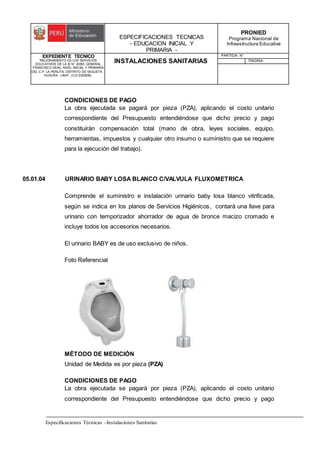

05.01.04 URINARIO BABY LOSA BLANCO C/VALVULA FLUXOMETRICA
Comprende el suministro e instalación urinario baby losa blanco vitrificada,
según se indica en los planos de Servicios Higiénicos, contará una llave para
urinario con temporizador ahorrador de agua de bronce macizo cromado e
incluye todos los accesorios necesarios.
El urinario BABY es de uso exclusivo de niños.
Foto Referencial
CONDICIONES DE PAGO

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
05.01.05 URINARIO LOSABLANCO C/VALVULA FLUXOMETRICA
Comprende el suministro e instalación urinario losa blanco vitrificada en los
servicios higiénicos administrativos, según se indica en los planos de Servicios
Higiénicos, contará una llave para urinario con temporizador ahorrador de agua
de bronce macizo cromado e incluye todos los accesorios necesarios. El
urinario es de uso de personal docente y algunos casos para personas
externas.
Foto Referencial
CONDICIONES DE PAGO

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

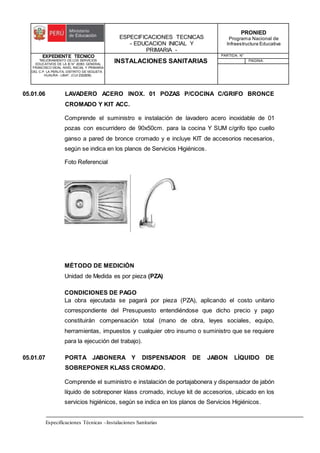

05.01.06 LAVADERO ACERO INOX. 01 POZAS P/COCINA C/GRIFO BRONCE
CROMADO Y KIT ACC.
Comprende el suministro e instalación de lavadero acero inoxidable de 01
pozas con escurridero de 90x50cm. para la cocina Y SUM c/grifo tipo cuello
ganso a pared de bronce cromado y e incluye KIT de accesorios necesarios,
según se indica en los planos de Servicios Higiénicos.
Foto Referencial
CONDICIONES DE PAGO

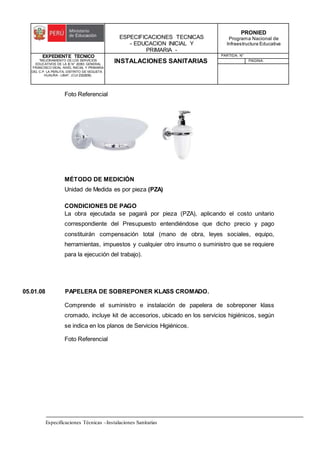

05.01.07 PORTA JABONERA Y DISPENSADOR DE JABON LÍQUIDO DE
SOBREPONER KLASS CROMADO.
Comprende el suministro e instalación de portajabonera y dispensador de jabón
líquido de sobreponer klass cromado, incluye kit de accesorios, ubicado en los
servicios higiénicos, según se indica en los planos de Servicios Higiénicos.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
Foto Referencial
CONDICIONES DE PAGO
05.01.08 PAPELERA DE SOBREPONER KLASS CROMADO.
Comprende el suministro e instalación de papelera de sobreponer klass
cromado, incluye kit de accesorios, ubicado en los servicios higiénicos, según
se indica en los planos de Servicios Higiénicos.
Foto Referencial

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
CONDICIONES DE PAGO
05.01.09 AGARRADERA DE TUBO DE ACERO INOXIDABLE 1 1/2" EN SH
DISCAPACITADOS.
Comprende el suministro e instalación de agarradera de tubo de acero
inoxidable 1 1/2" en Servicios Higiénicos, incluye kit de accesorios, ubicado en
los servicios higiénicos, según se indica en los planos de Servicios Higiénicos.
Foto Referencial

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
CONDICIONES DE PAGO
05.02 SISTEMADE DESAGUE
05.02.01 MOVIMIENTO DE TIERRAS
05.02.01.01 EXCAVACION DE ZANJAS MANUAL P/TUBERIADESAGUE PVC
DESCRIPCION:
Esta partida comprende los trabajos de excavación de zanjas para la
colocación de toda la red de agua y desagüe, que posteriormente se rellenará
y compactará.
Como inicio del trabajo se hará el trazado y replanteo general de la red
proyectada, verificando que las tuberías podrán tener las gradientes y

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

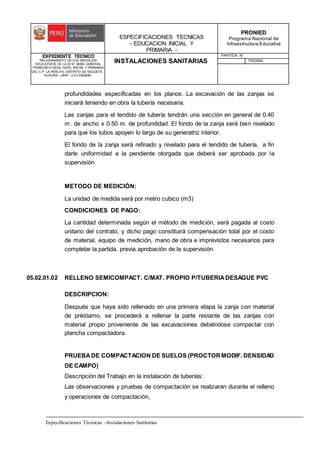

profundidades especificadas en los planos. La excavación de las zanjas se
iniciará teniendo en obra la tubería necesaria.
Las zanjas para el tendido de tubería tendrán una sección en general de 0.40
m. de ancho x 0.50 m. de profundidad. El fondo de la zanja será bien nivelado
para que los tubos apoyen lo largo de su generatriz interior.
El fondo de la zanja será refinado y nivelado para el tendido de tubería, a fin
darle uniformidad a la pendiente otorgada que deberá ser aprobada por la
supervisión
METODO DE MEDICIÓN:
La unidad de medida será por metro cubico (m3)
CONDICIONES DE PAGO:
La cantidad determinada según el método de medición, será pagada al costo
unitario del contrato, y dicho pago constituirá compensación total por el costo
de material, equipo de medición, mano de obra e imprevistos necesarios para
completar la partida, previa aprobación de la supervisión.
05.02.01.02 RELLENO SEMICOMPACT. C/MAT. PROPIO P/TUBERIADESAGUE PVC
DESCRIPCION:
Después que haya sido rellenado en una primera etapa la zanja con material
de préstamo, se procederá a rellenar la parte restante de las zanjas con
material propio proveniente de las excavaciones debiéndose compactar con
plancha compactadora.
PRUEBADE COMPACTACION DE SUELOS (PROCTORMODIF. DENSIDAD
DE CAMPO)
Descripción del Trabajo en la instalación de tuberías:
Las observaciones y pruebas de compactación se realizaran durante el relleno
y operaciones de compactación,

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
Se realizará pruebas de densidad de campo en los materiales compactados
bajo la superficie, donde la superficie ha sido disturbada. Cuando estas
pruebas indican que la densidad de cualquier capa de relleno o porción de esta
capa está debajo de la densidad especificada, la capa o porción deberá ser
nuevamente trabajada hasta que la densidad especificada haya sido obtenida.
La compactación se realizará hasta alcanzar 95 % de la máxima densidad seca
del Proctor Modificado ASTM D 698 ó AASHTO T - 180.
La máxima densidad seca y contenido óptimo de humedad para cada tipo de
suelo usado en rellenos controlados de compactación, será determinado de
acuerdo con ASTM D 698 ó AASHTO T - 180.
05.02.01.03 CAMA DE ARENA GRUESAP/TUBERIADESAGUE PVC
DESCRIPCION:
Se refiere a la cama de arena que se aplicará antes de colocar la tubería para
las redes considerando que el terreno es un suelo GP grava mal graduada
según Estudio De Mecánica de Suelos.
PROCEDIMIENTO CONSTRUCTIVO:
Sobre el suelo nivelado después de la excavación, se colocará primera capa de
ripio zarandeada, la cual servirá como un colchón sobre donde descansara la

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

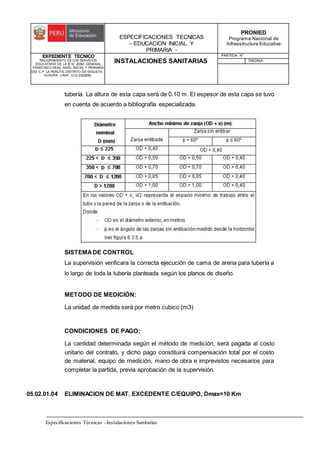

tubería. La altura de esta capa será de 0.10 m. El espesor de esta capa se tuvo
en cuenta de acuerdo a bibliografía especializada.
SISTEMADE CONTROL
La supervisión verificara la correcta ejecución de cama de arena para tubería a
lo largo de toda la tubería planteada según los planos de diseño.

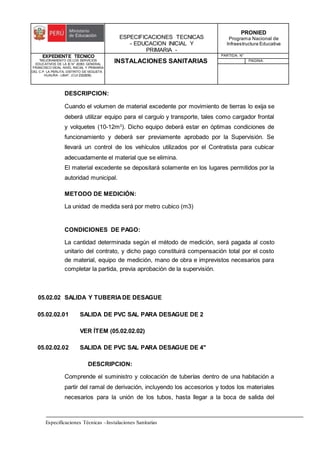

05.02.01.04 ELIMINACION DE MAT. EXCEDENTE C/EQUIPO, Dmax=10 Km

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
DESCRIPCION:
Cuando el volumen de material excedente por movimiento de tierras lo exija se
deberá utilizar equipo para el carguío y transporte, tales como cargador frontal
y volquetes (10-12m3
). Dicho equipo deberá estar en óptimas condiciones de
funcionamiento y deberá ser previamente aprobado por la Supervisión. Se
llevará un control de los vehículos utilizados por el Contratista para cubicar
adecuadamente el material que se elimina.
El material excedente se depositará solamente en los lugares permitidos por la
autoridad municipal.
05.02.02 SALIDA Y TUBERIADE DESAGUE
05.02.02.01 SALIDA DE PVC SAL PARA DESAGUE DE 2
VER ÍTEM (05.02.02.02)
05.02.02.02 SALIDA DE PVC SAL PARA DESAGUE DE 4"
DESCRIPCION:
Comprende el suministro y colocación de tuberías dentro de una habitación a
partir del ramal de derivación, incluyendo los accesorios y todos los materiales
necesarios para la unión de los tubos, hasta llegar a la boca de salida del

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

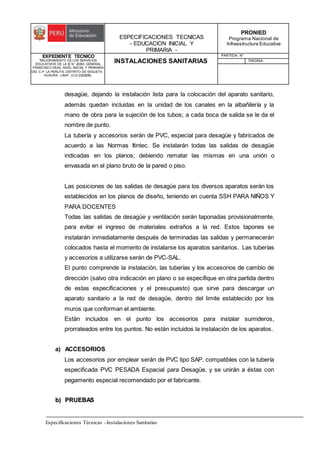

desagüe, dejando la instalación lista para la colocación del aparato sanitario,
además quedan incluidas en la unidad de los canales en la albañilería y la
mano de obra para la sujeción de los tubos; a cada boca de salida se le da el
nombre de punto.
La tubería y accesorios serán de PVC, especial para desagüe y fabricados de
acuerdo a las Normas Itintec. Se instalarán todas las salidas de desagüe
indicadas en los planos; debiendo rematar las mismas en una unión o
envasada en el plano bruto de la pared o piso.
Las posiciones de las salidas de desagüe para los diversos aparatos serán los
establecidos en los planos de diseño, teniendo en cuenta SSH PARA NIÑOS Y
PARA DOCENTES
Todas las salidas de desagüe y ventilación serán taponadas provisionalmente,
para evitar el ingreso de materiales extraños a la red. Estos tapones se
instalarán inmediatamente después de terminadas las salidas y permanecerán
colocados hasta el momento de instalarse los aparatos sanitarios. Las tuberías
y accesorios a utilizarse serán de PVC-SAL.
El punto comprende la instalación, las tuberías y los accesorios de cambio de
dirección (salvo otra indicación en plano o se especifique en otra partida dentro
de estas especificaciones y el presupuesto) que sirve para descargar un
aparato sanitario a la red de desagüe, dentro del limite establecido por los
muros que conforman el ambiente.
Están incluidos en el punto los accesorios para instalar sumideros,
prorrateados entre los puntos. No están incluidos la instalación de los aparatos.
a) ACCESORIOS
Los accesorios por emplear serán de PVC tipo SAP, compatibles con la tubería
especificada PVC PESADA Espacial para Desagüe, y se unirán a éstas con
pegamento especial recomendado por el fabricante.
b
b)
) P
PR
RU
UE
EB
BA
AS
S

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

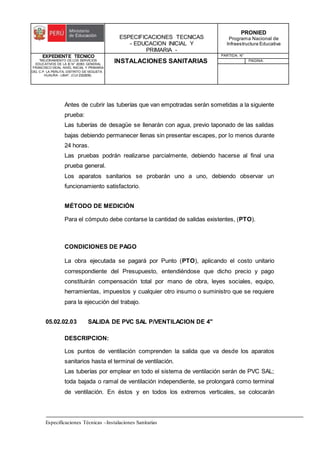

Antes de cubrir las tuberías que van empotradas serán sometidas a la siguiente
prueba:
Las tuberías de desagüe se llenarán con agua, previo taponado de las salidas
bajas debiendo permanecer llenas sin presentar escapes, por lo menos durante
24 horas.
Las pruebas podrán realizarse parcialmente, debiendo hacerse al final una
prueba general.
Los aparatos sanitarios se probarán uno a uno, debiendo observar un
funcionamiento satisfactorio.
Para el cómputo debe contarse la cantidad de salidas existentes, (PTO).
CONDICIONES DE PAGO
La obra ejecutada se pagará por Punto (PTO), aplicando el costo unitario
correspondiente del Presupuesto, entendiéndose que dicho precio y pago
constituirán compensación total por mano de obra, leyes sociales, equipo,
para la ejecución del trabajo.
05.02.02.03 SALIDA DE PVC SAL P/VENTILACION DE 4"
DESCRIPCION:
Los puntos de ventilación comprenden la salida que va desde los aparatos
sanitarios hasta el terminal de ventilación.
Las tuberías por emplear en todo el sistema de ventilación serán de PVC SAL;
toda bajada o ramal de ventilación independiente, se prolongará como terminal
de ventilación. En éstos y en todos los extremos verticales, se colocarán

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

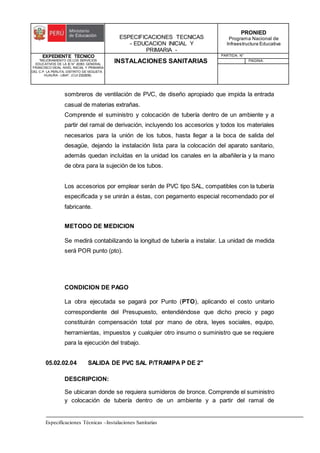

sombreros de ventilación de PVC, de diseño apropiado que impida la entrada
casual de materias extrañas.
Comprende el suministro y colocación de tubería dentro de un ambiente y a
partir del ramal de derivación, incluyendo los accesorios y todos los materiales
necesarios para la unión de los tubos, hasta llegar a la boca de salida del
desagüe, dejando la instalación lista para la colocación del aparato sanitario,
además quedan incluídas en la unidad los canales en la albañilería y la mano
de obra para la sujeción de los tubos.
Los accesorios por emplear serán de PVC tipo SAL, compatibles con la tubería
especificada y se unirán a éstas, con pegamento especial recomendado por el
fabricante.
METODO DE MEDICION
Se medirá contabilizando la longitud de tubería a instalar. La unidad de medida
será POR punto (pto).
CONDICION DE PAGO
05.02.02.04 SALIDA DE PVC SAL P/TRAMPA P DE 2"
DESCRIPCION:
Se ubicaran donde se requiera sumideros de bronce. Comprende el suministro
y colocación de tubería dentro de un ambiente y a partir del ramal de

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
derivación, incluyendo los accesorios y todos los materiales necesarios para la
unión de los tubos, hasta llegar a la boca de salida del desagüe, dejando la
instalación lista para la colocación del sumidero, además queda incluida la
mano de obra para la sujeción de los tubos.
Los accesorios por emplear serán de PVC tipo SAL, compatibles con la tubería
especificada y se unirán a éstas, con pegamento especial recomendado por el
fabricante.
METODO DE MEDICION
será POR punto (pto).
CONDICION DE PAGO
05.02.02.05 TUBERIAPVC SAL DE 2"
VER ÍTEM (05.02.02.07)
05.02.02.06 TUBERÍAPVC SAL DE 4”
VER ÍTEM (05.02.02.07)
05.02.02.07 TUBERIAPVC SAL DE 6"
DESCRIPCION:
La tubería de PVC para desagüe y ventilación, será de policloruro de vinilo
rígido especial para desagüe y fabricada de acuerdo con la Norma Técnicas

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

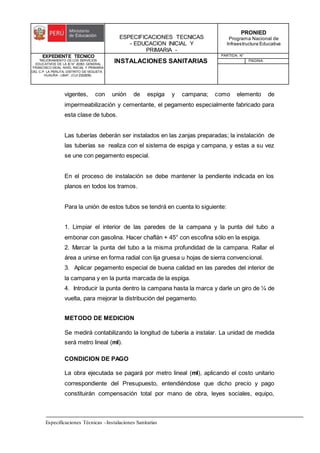

vigentes, con unión de espiga y campana; como elemento de
impermeabilización y cementante, el pegamento especialmente fabricado para
esta clase de tubos.
Las tuberías deberán ser instalados en las zanjas preparadas; la instalación de
las tuberías se realiza con el sistema de espiga y campana, y estas a su vez
se une con pegamento especial.
En el proceso de instalación se debe mantener la pendiente indicada en los
planos en todos los tramos.
Para la unión de estos tubos se tendrá en cuenta lo siguiente:
1. Limpiar el interior de las paredes de la campana y la punta del tubo a
embonar con gasolina. Hacer chaflán + 45° con escofina sólo en la espiga.
2. Marcar la punta del tubo a la misma profundidad de la campana. Rallar el
área a unirse en forma radial con lija gruesa u hojas de sierra convencional.
3. Aplicar pegamento especial de buena calidad en las paredes del interior de
la campana y en la punta marcada de la espiga.
4. Introducir la punta dentro la campana hasta la marca y darle un giro de ¼ de
vuelta, para mejorar la distribución del pegamento.
METODO DE MEDICION
será metro lineal (ml).
CONDICION DE PAGO
La obra ejecutada se pagará por metro lineal (ml), aplicando el costo unitario

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

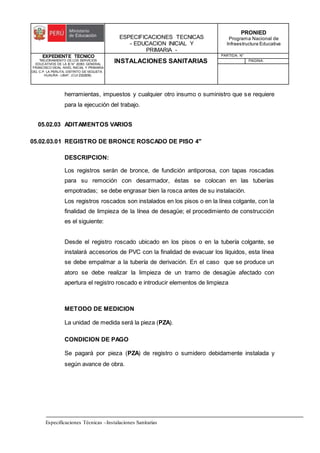

05.02.03 ADITAMENTOS VARIOS
05.02.03.01 REGISTRO DE BRONCE ROSCADO DE PISO 4"
DESCRIPCION:
Los registros serán de bronce, de fundición antiporosa, con tapas roscadas
para su remoción con desarmador, éstas se colocan en las tuberías
empotradas; se debe engrasar bien la rosca antes de su instalación.
Los registros roscados son instalados en los pisos o en la línea colgante, con la
finalidad de limpieza de la línea de desagüe; el procedimiento de construcción
es el siguiente:
Desde el registro roscado ubicado en los pisos o en la tubería colgante, se
instalará accesorios de PVC con la finalidad de evacuar los líquidos, esta línea
se debe empalmar a la tubería de derivación. En el caso que se produce un
atoro se debe realizar la limpieza de un tramo de desagüe afectado con
apertura el registro roscado e introducir elementos de limpieza
METODO DE MEDICION
La unidad de medida será la pieza (PZA).
CONDICION DE PAGO
Se pagará por pieza (PZA) de registro o sumidero debidamente instalada y
según avance de obra.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

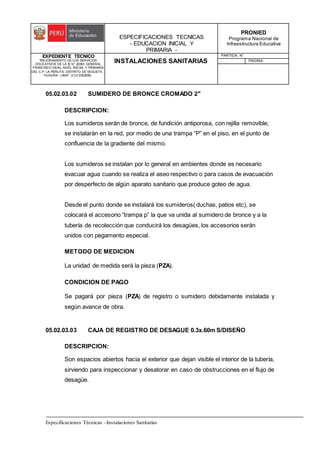

05.02.03.02 SUMIDERO DE BRONCE CROMADO 2"
DESCRIPCION:
Los sumideros serán de bronce, de fundición antiporosa, con rejilla removible;
se instalarán en la red, por medio de una trampa “P” en el piso, en el punto de
confluencia de la gradiente del mismo.
Los sumideros se instalan por lo general en ambientes donde es necesario
evacuar agua cuando se realiza el aseo respectivo o para casos de evacuación
por desperfecto de algún aparato sanitario que produce goteo de agua.
Desde el punto donde se instalará los sumideros( duchas, patios etc), se
colocará el accesorio “trampa p” la que va unida al sumidero de bronce y a la
tubería de recolección que conducirá los desagües, los accesorios serán
unidos con pegamento especial.
METODO DE MEDICION
La unidad de medida será la pieza (PZA).
CONDICION DE PAGO
Se pagará por pieza (PZA) de registro o sumidero debidamente instalada y
según avance de obra.
05.02.03.03 CAJA DE REGISTRO DE DESAGUE 0.3x.60m S/DISEÑO
DESCRIPCION:
Son espacios abiertos hacia el exterior que dejan visible el interior de la tubería,
sirviendo para inspeccionar y desatorar en caso de obstrucciones en el flujo de
desagüe.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
En esta partida se incluyen los materiales (arena gruesa, Cemento, caja
prefabricada, agua, madera), mano de obra y herramientas.
Al realizar el replanteo de la redes de desagüe se ubican las cajas de registro;
cada caja tiene su cota de tapa y fondo definidos de acuerdo al replanteo.
Para la construcción de las cajas, se procede a la excavación masiva, se hace
el vaciado del solado que servirá como base para la caja de registro; luego se
coloca el fondo de la caja prefabricada, y se une mediante una mezcla
(mortero) con la parte siguiente de la caja prefabricada y así sucesivamente
hasta completar la caja; la tapa es de concreto armado prefabricado que se
coloca cuando se concluya con la instalación de la caja.
Luego, se efectúa el relleno en forma cuidadosa alrededor de la caja
apisonándola hasta que adquiera la compactación adecuada
La tapa y marco de la caja de registro será de concreto prefabricado de
dimensiones 0.3x0.6m, y el fondo será preparado in situ con mortero a media
caña.
La instalación se realizara luego de instalado todas las tuberías enterradas.
METODO DE MEDICION
La unidad de medida es la unidad (und.) de caja de registro colocado.
CONDICION DE PAGO
Se pagará por unidad debidamente instalada, según avance de obra.
05.02.03.04 PASE DE DRENAJE CON TUBERIAPVC 2"x0.6m
DESCRIPCION:
Comprende el suministro y colocación de tubería de PVC 2” con una longitud

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

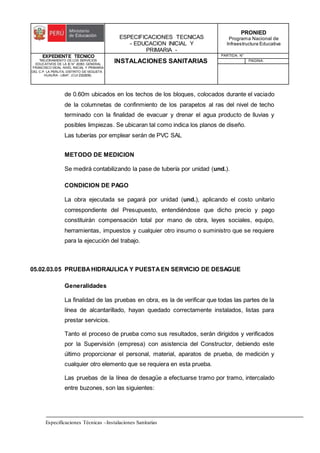

de 0.60m ubicados en los techos de los bloques, colocados durante el vaciado
de la columnetas de confinmiento de los parapetos al ras del nivel de techo
terminado con la finalidad de evacuar y drenar el agua producto de lluvias y
posibles limpiezas. Se ubicaran tal como indica los planos de diseño.
Las tuberías por emplear serán de PVC SAL
METODO DE MEDICION
Se medirá contabilizando la pase de tubería por unidad (und.).
CONDICION DE PAGO
La obra ejecutada se pagará por unidad (und.), aplicando el costo unitario
05.02.03.05 PRUEBAHIDRAULICA Y PUESTAEN SERVICIO DE DESAGUE
Generalidades
La finalidad de las pruebas en obra, es la de verificar que todas las partes de la
línea de alcantarillado, hayan quedado correctamente instalados, listas para
prestar servicios.
Tanto el proceso de prueba como sus resultados, serán dirigidos y verificados
por la Supervisión (empresa) con asistencia del Constructor, debiendo este
último proporcionar el personal, material, aparatos de prueba, de medición y
cualquier otro elemento que se requiera en esta prueba.
Las pruebas de la línea de desagüe a efectuarse tramo por tramo, intercalado
entre buzones, son las siguientes:

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

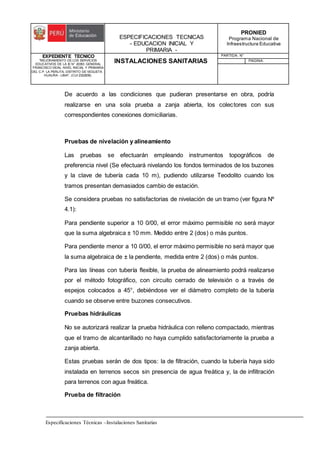

De acuerdo a las condiciones que pudieran presentarse en obra, podría
realizarse en una sola prueba a zanja abierta, los colectores con sus
correspondientes conexiones domiciliarias.
Pruebas de nivelación y alineamiento
Las pruebas se efectuarán empleando instrumentos topográficos de
preferencia nivel (Se efectuará nivelando los fondos terminados de los buzones
y la clave de tubería cada 10 m), pudiendo utilizarse Teodolito cuando los
tramos presentan demasiados cambio de estación.
Se considera pruebas no satisfactorias de nivelación de un tramo (ver figura Nº
4.1):
Para pendiente superior a 10 0/00, el error máximo permisible no será mayor
que la suma algebraica ± 10 mm. Medido entre 2 (dos) o más puntos.
Para pendiente menor a 10 0/00, el error máximo permisible no será mayor que
la suma algebraica de ± la pendiente, medida entre 2 (dos) o más puntos.
Para las líneas con tubería flexible, la prueba de alineamiento podrá realizarse
por el método fotográfico, con circuito cerrado de televisión o a través de
espejos colocados a 45°, debiéndose ver el diámetro completo de la tubería
cuando se observe entre buzones consecutivos.
Pruebas hidráulicas
No se autorizará realizar la prueba hidráulica con relleno compactado, mientras
que el tramo de alcantarillado no haya cumplido satisfactoriamente la prueba a
zanja abierta.
Estas pruebas serán de dos tipos: la de filtración, cuando la tubería haya sido
instalada en terrenos secos sin presencia de agua freática y, la de infiltración
para terrenos con agua freática.
Prueba de filtración

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

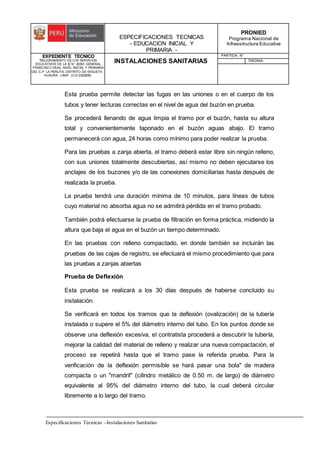

Esta prueba permite detectar las fugas en las uniones o en el cuerpo de los
tubos y tener lecturas correctas en el nivel de agua del buzón en prueba.
Se procederá llenando de agua limpia el tramo por el buzón, hasta su altura
total y convenientemente taponado en el buzón aguas abajo. El tramo
permanecerá con agua, 24 horas como mínimo para poder realizar la prueba.
Para las pruebas a zanja abierta, el tramo deberá estar libre sin ningún relleno,
con sus uniones totalmente descubiertas, así mismo no deben ejecutarse los
anclajes de los buzones y/o de las conexiones domiciliarias hasta después de
realizada la prueba.
La prueba tendrá una duración mínima de 10 minutos, para líneas de tubos
cuyo material no absorba agua no se admitirá pérdida en el tramo probado.
También podrá efectuarse la prueba de filtración en forma práctica, midiendo la
altura que baja el agua en el buzón un tiempo determinado.
En las pruebas con relleno compactado, en donde también se incluirán las
pruebas de las cajas de registro, se efectuará el mismo procedimiento que para
las pruebas a zanjas abiertas
Prueba de Deflexión
Esta prueba se realizará a los 30 días después de haberse concluido su
instalación.
Se verificará en todos los tramos que la deflexión (ovalización) de la tubería
instalada o supere el 5% del diámetro interno del tubo. En los puntos donde se
observe una deflexión excesiva, el contratista procederá a descubrir la tubería,
mejorar la calidad del material de relleno y realizar una nueva compactación, el
proceso se repetirá hasta que el tramo pase la referida prueba. Para la
verificación de la deflexión permisible se hará pasar una bola" de madera
compacta o un "mandril" (cilindro metálico de 0.50 m. de largo) de diámetro
equivalente al 95% del diámetro interno del tubo, la cual deberá circular
libremente a lo largo del tramo.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

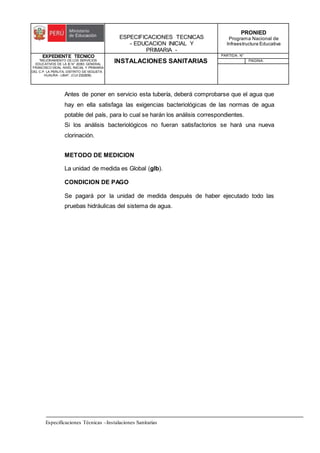

METODO DE MEDICION
La unidad de medida es Global (glb).
CONDICION DE PAGO
Se pagará por la unidad de medida después de haber ejecutado todo las
pruebas hidráulicas del sistema de desagüé.
05.03 SISTEMADE AGUA FRIA
05.03.01 SALIDAS Y TUBERIAS DE AGUA
05.03.01.01 SALIDA DE AGUA FRÍA CON TUBERIADE PVC-SAP ½”
Constituye el punto de agua, la instalación de tuberías y accesorios (tees,
codos, uniones universales, reducciones, etc.) desde la conexión para los
aparatos hasta su encuentro con la tubería de alimentación principal o
montante. El punto de AF, terminará en codo de FoGo.
Se debe tener mucho cuidado con la ubicación definitiva de aparatos,
accesorios y registros, para que no tengan interferencias con las estructuras u
otras instalaciones. Y teniendo en cuenta los planos de diseño
A medida que se instalen los puntos, se colocarán tapones roscados, hasta que
se instalen los aparatos en forma definitiva. El punto no incluye la válvula, ni la
grifería o aparatos a sus correspondientes tubos de abasto. Se indica en los
planos los sectores donde se colocara tuberías de ¾”.
Se medirá por cantidad de salidas de agua (PTO), instalación de tuberías y
accesorios que abastece a un aparato sanitario, grifo o salida especial.
CONDICIONES DE PAGO

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

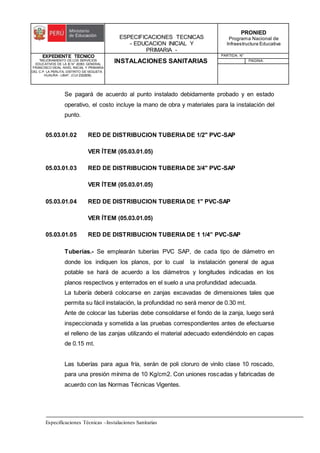

Se pagará de acuerdo al punto instalado debidamente probado y en estado
operativo, el costo incluye la mano de obra y materiales para la instalación del
punto.
05.03.01.02 RED DE DISTRIBUCION TUBERIADE 1/2" PVC-SAP
VER ÍTEM (05.03.01.05)
05.03.01.03 RED DE DISTRIBUCION TUBERIADE 3/4" PVC-SAP
VER ÍTEM (05.03.01.05)
05.03.01.04 RED DE DISTRIBUCION TUBERIADE 1" PVC-SAP
VER ÍTEM (05.03.01.05)
05.03.01.05 RED DE DISTRIBUCION TUBERIADE 1 1/4” PVC-SAP
Tuberías.- Se emplearán tuberías PVC SAP, de cada tipo de diámetro en
donde los indiquen los planos, por lo cual la instalación general de agua
potable se hará de acuerdo a los diámetros y longitudes indicadas en los
planos respectivos y enterrados en el suelo a una profundidad adecuada.
La tubería deberá colocarse en zanjas excavadas de dimensiones tales que
permita su fácil instalación, la profundidad no será menor de 0.30 mt.
Ante de colocar las tuberías debe consolidarse el fondo de la zanja, luego será
inspeccionada y sometida a las pruebas correspondientes antes de efectuarse
el relleno de las zanjas utilizando el material adecuado extendiéndolo en capas
de 0.15 mt.
Las tuberías para agua fría, serán de poli cloruro de vinilo clase 10 roscado,
para una presión mínima de 10 Kg/cm2. Con uniones roscadas y fabricadas de
acuerdo con las Normas Técnicas Vigentes.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

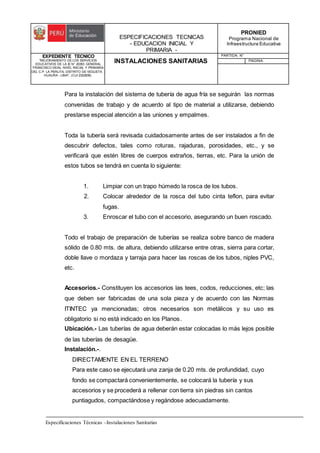

Para la instalación del sistema de tubería de agua fría se seguirán las normas
convenidas de trabajo y de acuerdo al tipo de material a utilizarse, debiendo
prestarse especial atención a las uniones y empalmes.
Toda la tubería será revisada cuidadosamente antes de ser instalados a fin de
descubrir defectos, tales como roturas, rajaduras, porosidades, etc., y se
verificará que estén libres de cuerpos extraños, tierras, etc. Para la unión de
estos tubos se tendrá en cuenta lo siguiente:
1. Limpiar con un trapo húmedo la rosca de los tubos.
2. Colocar alrededor de la rosca del tubo cinta teflon, para evitar
fugas.
3. Enroscar el tubo con el accesorio, asegurando un buen roscado.
Todo el trabajo de preparación de tuberías se realiza sobre banco de madera
sólido de 0.80 mts. de altura, debiendo utilizarse entre otras, sierra para cortar,
doble llave o mordaza y tarraja para hacer las roscas de los tubos, niples PVC,
etc.
Accesorios.- Constituyen los accesorios las tees, codos, reducciones, etc; las
que deben ser fabricadas de una sola pieza y de acuerdo con las Normas
ITINTEC ya mencionadas; otros necesarios son metálicos y su uso es
obligatorio si no está indicado en los Planos.
Ubicación.- Las tuberías de agua deberán estar colocadas lo más lejos posible
de las tuberías de desagüe.
Instalación.-.
DIRECTAMENTE EN EL TERRENO
Para este caso se ejecutará una zanja de 0.20 mts. de profundidad, cuyo
fondo se compactará convenientemente, se colocará la tubería y sus
accesorios y se procederá a rellenar con tierra sin piedras sin cantos
puntiagudos, compactándose y regándose adecuadamente.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

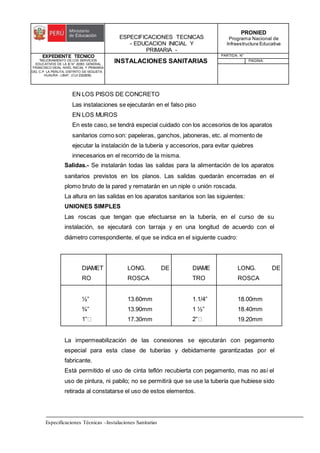

EN LOS PISOS DE CONCRETO
Las instalaciones se ejecutarán en el falso piso
EN LOS MUROS
En este caso, se tendrá especial cuidado con los accesorios de los aparatos
sanitarios como son: papeleras, ganchos, jaboneras, etc. al momento de
ejecutar la instalación de la tubería y accesorios, para evitar quiebres
innecesarios en el recorrido de la misma.
Salidas.- Se instalarán todas las salidas para la alimentación de los aparatos
sanitarios previstos en los planos. Las salidas quedarán encerradas en el
plomo bruto de la pared y rematarán en un niple o unión roscada.
La altura en las salidas en los aparatos sanitarios son las siguientes:
UNIONES SIMPLES
Las roscas que tengan que efectuarse en la tubería, en el curso de su
instalación, se ejecutará con tarraja y en una longitud de acuerdo con el
diámetro correspondiente, el que se indica en el siguiente cuadro:
DIAMET
RO
LONG. DE
ROSCA
DIAME
TRO
LONG. DE
ROSCA
½”
¾”
13.60mm
13.90mm
17.30mm
1.1/4”
1 ½”
18.00mm
18.40mm
19.20mm
La impermeabilización de las conexiones se ejecutarán con pegamento
especial para esta clase de tuberías y debidamente garantizadas por el
fabricante.
Está permitido el uso de cinta teflón recubierta con pegamento, mas no así el
uso de pintura, ni pabilo; no se permitirá que se use la tubería que hubiese sido
retirada al constatarse el uso de estos elementos.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
Tapones Provisionales.- Se colocarán tapones de fierro galvanizado en todas
las salidas, inmediatamente después de instalar éstos debiendo permanecer
colocados hasta el momento de colocar los aparatos sanitarios.
Pasos.- Los pasos de la tubería a través de la cimentación y elementos
estructurales se harán por medio de acero o fierro forjado (manguitos) de
longitud igual al espesor del elemento que se atraviese, debiendo ser
colocados antes del vaciado del concreto.
Prueba de Carga de la Tubería.- Será aplicable a todas las tuberías de agua
potable, se realizará antes de empotrar o enterrar los tubos y podrán efectuarse
en forma parcial a medida que avance el trabajo. La prueba se realizará con
bomba de mano y manómetro de control debiendo las tuberías soportar una
presión de 100 lb/plg2.
Desinfección en la Tuberías de Agua.- Después de probar la red general de
agua, se lavar interiormente con agua limpia y se descargará totalmente, el
sistema se desinfectará usando cloro o una mezcla de soluciones hipoclorito
de calcio, cuando el cloro residual está presente en una proporción mínima de
5 ppm, la desinfección se dará por satisfactoria y se lavarán las tuberías con
agua potable.
El trabajo ejecutado, de acuerdo a las prescripciones anteriores, antes dichas,
se medirá por metro lineal (m) correspondiente.
CONDICIONES DE PAGO
El pago se realizara por metro lineal (m) especificado, entendiéndose que dicho
precio y pago constituirá compensación total por toda la mano de obra,
incluyendo las leyes sociales, materiales y equipo o suministro necesario para
la ejecución del trabajo.
05.03.02 VALVULAS, ACCESORIOS Y OTROS

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

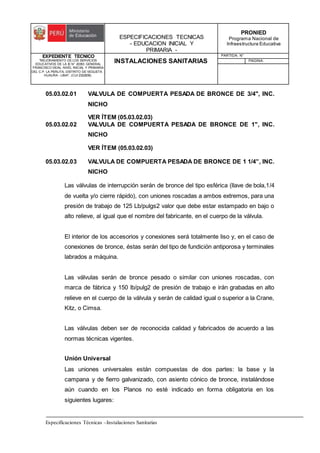

05.03.02.01 VALVULA DE COMPUERTA PESADA DE BRONCE DE 3/4", INC.
NICHO
VER ÍTEM (05.03.02.03)
05.03.02.02 VALVULA DE COMPUERTA PESADA DE BRONCE DE 1", INC.
NICHO
VER ÍTEM (05.03.02.03)
05.03.02.03 VALVULA DE COMPUERTA PESADA DE BRONCE DE 1 1/4”, INC.
NICHO
Las válvulas de interrupción serán de bronce del tipo esférica (llave de bola,1/4
de vuelta y/o cierre rápido), con uniones roscadas a ambos extremos, para una
presión de trabajo de 125 Lb/pulgs2 valor que debe estar estampado en bajo o
alto relieve, al igual que el nombre del fabricante, en el cuerpo de la válvula.
El interior de los accesorios y conexiones será totalmente liso y, en el caso de
conexiones de bronce, éstas serán del tipo de fundición antiporosa y terminales
labrados a máquina.
Las válvulas serán de bronce pesado o similar con uniones roscadas, con
marca de fábrica y 150 lb/pulg2 de presión de trabajo e irán grabadas en alto
relieve en el cuerpo de la válvula y serán de calidad igual o superior a la Crane,
Kitz, o Cimsa.
Las válvulas deben ser de reconocida calidad y fabricados de acuerdo a las
normas técnicas vigentes.
Unión Universal
Las uniones universales están compuestas de dos partes: la base y la
campana y de fierro galvanizado, con asiento cónico de bronce, instalándose
aún cuando en los Planos no esté indicado en forma obligatoria en los
siguientes lugares:

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

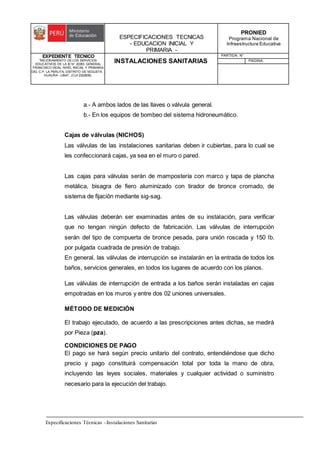

a.- A ambos lados de las llaves o válvula general.
b.- En los equipos de bombeo del sistema hidroneumático.
Cajas de válvulas (NICHOS)
Las válvulas de las instalaciones sanitarias deben ir cubiertas, para lo cual se
les confeccionará cajas, ya sea en el muro o pared.
Las cajas para válvulas serán de mampostería con marco y tapa de plancha
metálica, bisagra de fiero aluminizado con tirador de bronce cromado, de
sistema de fijación mediante sig-sag.
Las válvulas deberán ser examinadas antes de su instalación, para verificar
que no tengan ningún defecto de fabricación. Las válvulas de interrupción
serán del tipo de compuerta de bronce pesada, para unión roscada y 150 lb.
por pulgada cuadrada de presión de trabajo.
En general, las válvulas de interrupción se instalarán en la entrada de todos los
baños, servicios generales, en todos los lugares de acuerdo con los planos.
Las válvulas de interrupción de entrada a los baños serán instaladas en cajas
empotradas en los muros y entre dos 02 uniones universales.
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá
por Pieza (pza).
CONDICIONES DE PAGO
El pago se hará según precio unitario del contrato, entendiéndose que dicho
incluyendo las leyes sociales, materiales y cualquier actividad o suministro
necesario para la ejecución del trabajo.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

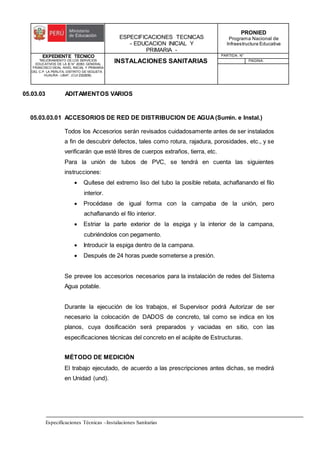

05.03.03 ADITAMENTOS VARIOS
05.03.03.01 ACCESORIOS DE RED DE DISTRIBUCION DE AGUA(Sumin. e Instal.)
Todos los Accesorios serán revisados cuidadosamente antes de ser instalados
a fin de descubrir defectos, tales como rotura, rajadura, porosidades, etc., y se
verificarán que esté libres de cuerpos extraños, tierra, etc.
Para la unión de tubos de PVC, se tendrá en cuenta las siguientes
instrucciones:
 Quítese del extremo liso del tubo la posible rebata, achaflanando el filo
interior.
 Procédase de igual forma con la campaba de la unión, pero
achaflanando el filo interior.
 Estriar la parte exterior de la espiga y la interior de la campana,
cubriéndolos con pegamento.
 Introducir la espiga dentro de la campana.
 Después de 24 horas puede someterse a presión.
Se prevee los accesorios necesarios para la instalación de redes del Sistema
Agua potable.
Durante la ejecución de los trabajos, el Supervisor podrá Autorizar de ser
necesario la colocación de DADOS de concreto, tal como se indica en los
planos, cuya dosificación será preparados y vaciadas en sitio, con las
especificaciones técnicas del concreto en el acápite de Estructuras.
en Unidad (und).

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
CONDICIONES DE PAGO
necesario para la ejecución del trabajo. Se podrá realizar pagos parciales de
acuerdo a los accesorios instalados correctamente previa aprobación de
SUPERVISION.

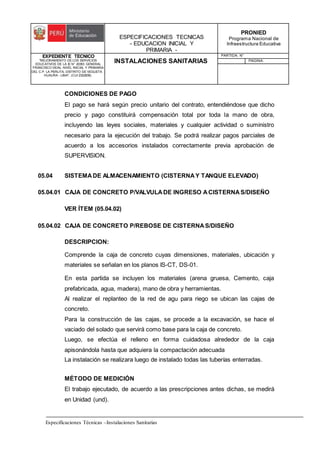

05.04 SISTEMADE ALMACENAMIENTO (CISTERNAY TANQUE ELEVADO)
05.04.01 CAJA DE CONCRETO P/VALVULADE INGRESO ACISTERNAS/DISEÑO
VER ÍTEM (05.04.02)
05.04.02 CAJA DE CONCRETO P/REBOSE DE CISTERNAS/DISEÑO
DESCRIPCION:
Comprende la caja de concreto cuyas dimensiones, materiales, ubicación y
materiales se señalan en los planos IS-CT, DS-01.
En esta partida se incluyen los materiales (arena gruesa, Cemento, caja
prefabricada, agua, madera), mano de obra y herramientas.
Al realizar el replanteo de la red de agu para riego se ubican las cajas de
concreto.
Para la construcción de las cajas, se procede a la excavación, se hace el
vaciado del solado que servirá como base para la caja de concreto.
Luego, se efectúa el relleno en forma cuidadosa alrededor de la caja
apisonándola hasta que adquiera la compactación adecuada
La instalación se realizara luego de instalado todas las tuberías enterradas.
en Unidad (und).

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
CONDICIONES DE PAGO
necesario para la ejecución del trabajo. Se podrá realizar pagos parciales de
acuerdo a los accesorios instalados correctamente previa aprobación de
SUPERVISION.

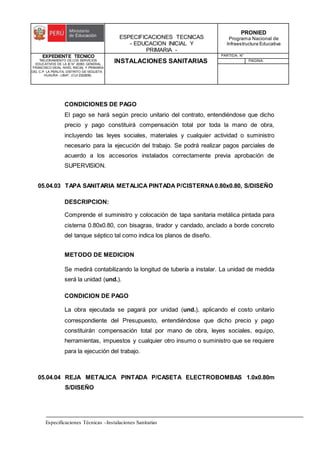

05.04.03 TAPA SANITARIA METALICA PINTADA P/CISTERNA 0.80x0.80, S/DISEÑO
DESCRIPCION:
Comprende el suministro y colocación de tapa sanitaria metálica pintada para
cisterna 0.80x0.80, con bisagras, tirador y candado, anclado a borde concreto
del tanque séptico tal como indica los planos de diseño.
METODO DE MEDICION
será la unidad (und.).
CONDICION DE PAGO
05.04.04 REJA METALICA PINTADA P/CASETA ELECTROBOMBAS 1.0x0.80m
S/DISEÑO

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

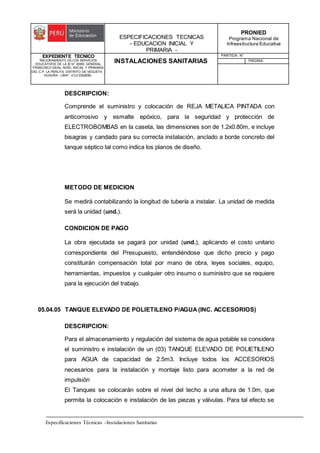

DESCRIPCION:
Comprende el suministro y colocación de REJA METALICA PINTADA con
anticorrosivo y esmalte epóxico, para la seguridad y protección de
ELECTROBOMBAS en la caseta, las dimensiones son de 1.2x0.80m, e incluye
bisagras y candado para su correcta instalación, anclado a borde concreto del
tanque séptico tal como indica los planos de diseño.
METODO DE MEDICION
CONDICION DE PAGO
05.04.05 TANQUE ELEVADO DE POLIETILENO P/AGUA (INC. ACCESORIOS)
DESCRIPCION:
Para el almacenamiento y regulación del sistema de agua potable se considera
el suministro e instalación de un (03) TANQUE ELEVADO DE POLIETILENO
para AGUA de capacidad de 2.5m3. Incluye todos los ACCESORIOS
necesarios para la instalación y montaje listo para acometer a la red de
impulsión
El Tanques se colocarán sobre el nivel del techo a una altura de 1.0m, que
permita la colocación e instalación de las piezas y válvulas. Para tal efecto se

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

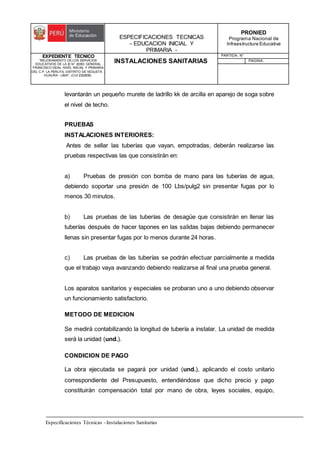

levantarán un pequeño murete de ladrillo kk de arcilla en aparejo de soga sobre
el nivel de techo.
PRUEBAS
INSTALACIONES INTERIORES:
Antes de sellar las tuberías que vayan, empotradas, deberán realizarse las
pruebas respectivas las que consistirán en:
a) Pruebas de presión con bomba de mano para las tuberías de agua,
debiendo soportar una presión de 100 Lbs/pulg2 sin presentar fugas por lo
menos 30 minutos.
b) Las pruebas de las tuberías de desagüe que consistirán en llenar las
tuberías después de hacer tapones en las salidas bajas debiendo permanecer
llenas sin presentar fugas por lo menos durante 24 horas.
c) Las pruebas de las tuberías se podrán efectuar parcialmente a medida
que el trabajo vaya avanzando debiendo realizarse al final una prueba general.
Los aparatos sanitarios y especiales se probaran uno a uno debiendo observar
un funcionamiento satisfactorio.
METODO DE MEDICION
CONDICION DE PAGO

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:

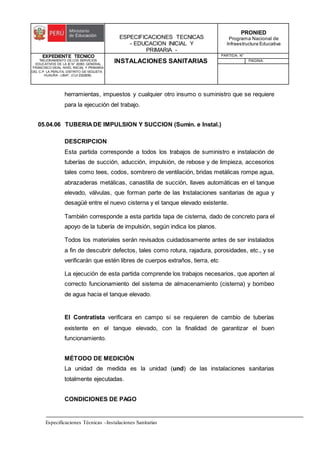

05.04.06 TUBERIADE IMPULSION Y SUCCION (Sumin. e Instal.)
DESCRIPCION
Esta partida corresponde a todos los trabajos de suministro e instalación de
tuberías de succión, aducción, impulsión, de rebose y de limpieza, accesorios
tales como tees, codos, sombrero de ventilación, bridas metálicas rompe agua,
abrazaderas metálicas, canastilla de succión, llaves automáticas en el tanque
elevado, válvulas, que forman parte de las Instalaciones sanitarias de agua y
desagüé entre el nuevo cisterna y el tanque elevado existente.
También corresponde a esta partida tapa de cisterna, dado de concreto para el
apoyo de la tubería de impulsión, según indica los planos.
Todos los materiales serán revisados cuidadosamente antes de ser instalados
a fin de descubrir defectos, tales como rotura, rajadura, porosidades, etc., y se
verificarán que estén libres de cuerpos extraños, tierra, etc
La ejecución de esta partida comprende los trabajos necesarios, que aporten al
correcto funcionamiento del sistema de almacenamiento (cisterna) y bombeo
de agua hacia el tanque elevado.
El Contratista verificara en campo si se requieren de cambio de tuberías
existente en el tanque elevado, con la finalidad de garantizar el buen
funcionamiento.
La unidad de medida es la unidad (und) de las instalaciones sanitarias
totalmente ejecutadas.
CONDICIONES DE PAGO

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
necesario para la ejecución del trabajo.

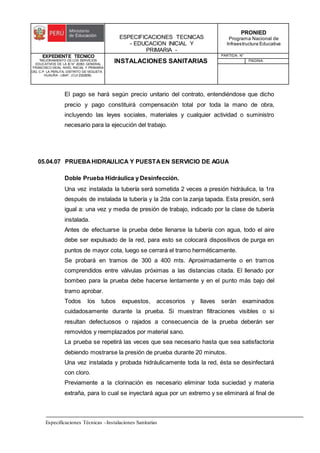

05.04.07 PRUEBAHIDRAULICA Y PUESTAEN SERVICIO DE AGUA
Doble Prueba Hidráulica y Desinfección.
Una vez instalada la tubería será sometida 2 veces a presión hidráulica, la 1ra
después de instalada la tubería y la 2da con la zanja tapada. Esta presión, será
igual a: una vez y media de presión de trabajo, indicado por la clase de tubería
instalada.
Antes de efectuarse la prueba debe llenarse la tubería con agua, todo el aire
debe ser expulsado de la red, para esto se colocará dispositivos de purga en
puntos de mayor cota, luego se cerrará el tramo herméticamente.
Se probará en tramos de 300 a 400 mts. Aproximadamente o en tramos
comprendidos entre válvulas próximas a las distancias citada. El llenado por
bombeo para la prueba debe hacerse lentamente y en el punto más bajo del
tramo aprobar.
Todos los tubos expuestos, accesorios y llaves serán examinados
cuidadosamente durante la prueba. Si muestran filtraciones visibles o si
resultan defectuosos o rajados a consecuencia de la prueba deberán ser
removidos y reemplazados por material sano.
La prueba se repetirá las veces que sea necesario hasta que sea satisfactoria
debiendo mostrarse la presión de prueba durante 20 minutos.
Una vez instalada y probada hidráulicamente toda la red, ésta se desinfectará
con cloro.
Previamente a la clorinación es necesario eliminar toda suciedad y materia
extraña, para lo cual se inyectará agua por un extremo y se eliminará al final de

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
la red, en el punto más bajo, mediante la válvula de purga o la remoción de un
tapón.
Para la desinfección con cloro líquido se aplicará una solución o cloro
directamente de un cilindro con aparatos adecuados para controlar la cantidad
inyectada y asegurar la difusión efectiva en toda la tubería.
Será preferible usar el aparato clorinados de solución. El punto de aplicación
será de preferencia al comienzo de la tubería y través de una llave
“Corporation”.
En la desinfección de la tubería por compuestos de cloro disuelto se podrá usar
compuesto de hipoclorito de calcio o similar cuyo contenido de cloro sea
conocido, estos productos se conocen en el mercado como “HTH, PER-
CHORON” “DESMANCHES” “ALCABLANC”, etc.
Para determinar la cantidad de compuesto clorado a utilizar en una
desinfección, se puede aplicar la siguiente relación:
g = c’ x L
%Cl x 10
Donde:
g = Gramo de hipoclorito.
C = ppm. o mg. por litro deseado.
L = litros de agua.
Para la adición de estos productos se usará solución en agua, la que será
inyectada o bombeada dentro de la nueva tubería y en cantidad tal, que dé un
dosaje de 50 ppm. Como mínimo.
El período de retención será por lo menos de 3 horas; al final de la prueba el
agua deberá tener un residuo por lo menos de 5 ppm. de cloro. Durante el
proceso de la clorinación, todas las válvulas y accesorios serán operadas
repetidas veces, para asegurar que todas las partes entren en contacto con la
solución de cloro.
Después de la prueba, el agua con cloro será totalmente expulsada llenándose
la tubería con el agua destinada al consumo.

PRIMARIA -
PRONIED
EXPEDIENTE TECNICO
PARTIDA: N°
PAGINA:
Antes de poner en servicio esta tubería, deberá comprobarse que el agua que
hay en ella satisfaga las exigencias bacteriológicas de las normas de agua
potable del país, para lo cual se harán los análisis correspondientes.
Si los análisis bacteriológicos no fueran satisfactorios se hará una nueva
clorinación.
METODO DE MEDICION
La unidad de medida es Global (glb).
CONDICION DE PAGO
Se pagará por la unidad de medida después de haber ejecutado todo las
pruebas hidráulicas del sistema de agua.

5.ESPECIFICACIONES SANITARIAS OK.doc

Más contenido relacionado

La actualidad más candente

Similar a 5.ESPECIFICACIONES SANITARIAS OK.doc

5.ESPECIFICACIONES SANITARIAS OK.doc
