INGENIERÍA DE
TELECOMUNICACIONES
TELEMÁTICA I
Medios de Transmisión 2
Medios de red
Medios de Transmisión
Medios de transmisión
Fibra óptica
Medios de Transmisión

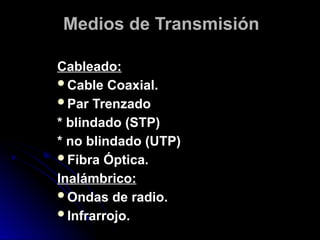

Cableado:
Cable Coaxial.
Par Trenzado
* blindado (STP)
* no blindado (UTP)
Fibra Óptica.
Inalámbrico:
Ondas de radio.
Infrarrojo.
Tipos de Servidores
 Servidores de Ficheros.
 Servidores de Impresión.
 Servidores de Acceso.
 Servidores de Comunicación (fax, e-
mail, enlace on-line, etc.).
 Servidores de Base de Datos.
 Servidores de Procesamiento.
 Servidores de Información (Páginas
Web, de CD, etc.)

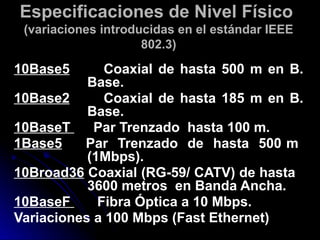

Especificaciones de Nivel Físico
(variaciones introducidas en el estándar IEEE
802.3)
10Base5 Coaxial de hasta 500 m en B.
Base.
10Base2 Coaxial de hasta 185 m en B.
Base.
10BaseT Par Trenzado hasta 100 m.
1Base5 Par Trenzado de hasta 500 m
(1Mbps).
10Broad36 Coaxial (RG-59/ CATV) de hasta
3600 metros en Banda Ancha.
10BaseF Fibra Óptica a 10 Mbps.
Variaciones a 100 Mbps (Fast Ethernet)
Limitaciones del
Estándar 10Base5
10BASE5 (10 Mbps/Baseband/500 m)
tarjeta
de red
Tx-Rx
AUI
Velocidad 10 Mbps
Repetidores 4
Distancia % PC y Tx-Rx 50 m
# de segmentos 5
Estaciones máx.por seg. 100
Distancia entre Est. 2.5 m
Segmento sin rep. 500 m
Segmento con rep. 2500 m

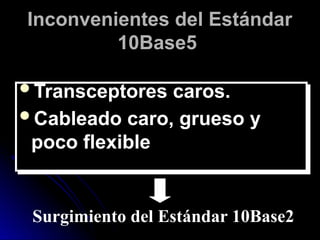

Inconvenientes del Estándar
10Base5
Transceptores caros.
Cableado caro, grueso y
poco flexible
Surgimiento del Estándar 10Base2

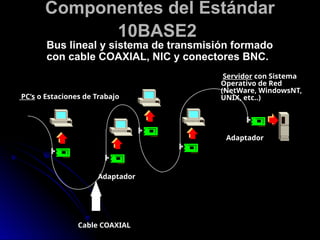

Componentes del Estándar
10BASE2
Servidor con Sistema
Operativo de Red
(NetWare, WindowsNT,
UNIX, etc..)
Adaptador
Adaptador
PC’s o Estaciones de Trabajo
Bus lineal y sistema de transmisión formado
con cable COAXIAL, NIC y conectores BNC.
Cable COAXIAL

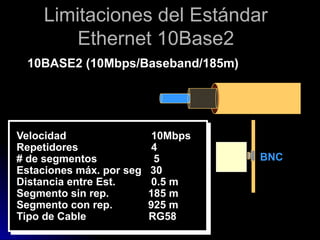

Limitaciones del Estándar
Ethernet 10Base2
10BASE2 (10Mbps/Baseband/185m)
BNC
Velocidad 10Mbps
Repetidores 4
# de segmentos 5
Estaciones máx. por seg 30
Distancia entre Est. 0.5 m
Segmento sin rep. 185 m
Segmento con rep. 925 m
Tipo de Cable RG58

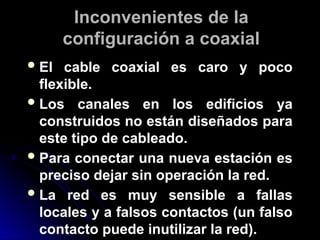

Inconvenientes de la
configuración a coaxial
El cable coaxial es caro y poco
flexible.
Los canales en los edificios ya
construidos no están diseñados para
este tipo de cableado.
Para conectar una nueva estación es
preciso dejar sin operación la red.
La red es muy sensible a fallas
locales y a falsos contactos (un falso
contacto puede inutilizar la red).

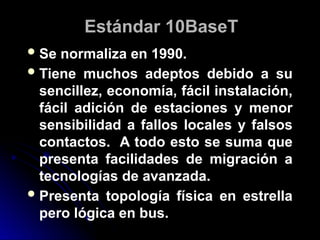

Estándar 10BaseT
Se normaliza en 1990.
Tiene muchos adeptos debido a su
sencillez, economía, fácil instalación,
fácil adición de estaciones y menor
sensibilidad a fallos locales y falsos
contactos. A todo esto se suma que
presenta facilidades de migración a
tecnologías de avanzada.
Presenta topología física en estrella
pero lógica en bus.

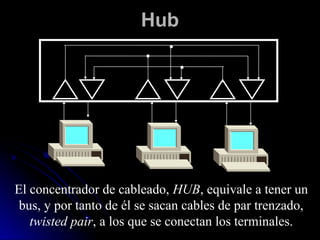

Hub
El concentrador de cableado, HUB, equivale a tener un
bus, y por tanto de él se sacan cables de par trenzado,
twisted pair, a los que se conectan los terminales.

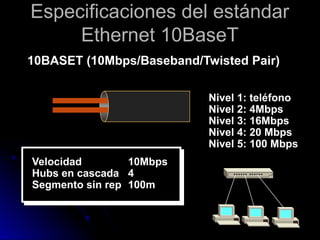

Especificaciones del estándar
Ethernet 10BaseT
10BASET (10Mbps/Baseband/Twisted Pair)
Nivel 1: teléfono
Nivel 2: 4Mbps
Nivel 3: 16Mbps
Nivel 4: 20 Mbps
Nivel 5: 100 Mbps
Velocidad 10Mbps
Hubs en cascada 4

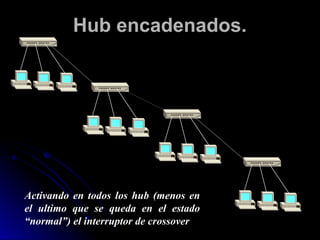

Segmento sin rep 100m
Hub encadenados.
Activando en todos los hub (menos en
el ultimo que se queda en el estado
“normal”) el interruptor de crossover

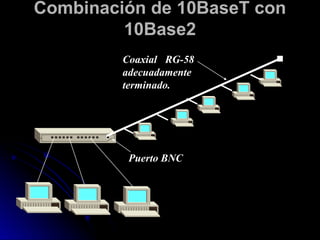

Combinación de 10BaseT con
10Base2
Puerto BNC
Coaxial RG-58
adecuadamente
terminado.
Backbone de coaxial
185 metros
Coaxial RG-58

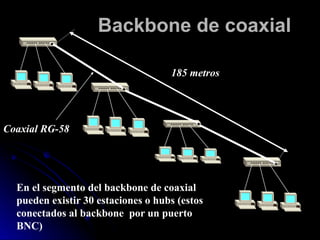

En el segmento del backbone de coaxial
pueden existir 30 estaciones o hubs (estos
conectados al backbone por un puerto
BNC)
2 de septiembre de 2025

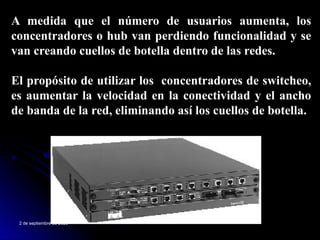

A medida que el número de usuarios aumenta, los
concentradores o hub van perdiendo funcionalidad y se
van creando cuellos de botella dentro de las redes.
El propósito de utilizar los concentradores de switcheo,
es aumentar la velocidad en la conectividad y el ancho
de banda de la red, eliminando así los cuellos de botella.
Switches

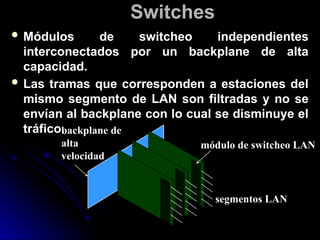

 Módulos de switcheo independientes
interconectados por un backplane de alta
capacidad.
 Las tramas que corresponden a estaciones del
mismo segmento de LAN son filtradas y no se
envían al backplane con lo cual se disminuye el
tráfico.
módulo de switcheo LAN
segmentos LAN
backplane de
alta
velocidad

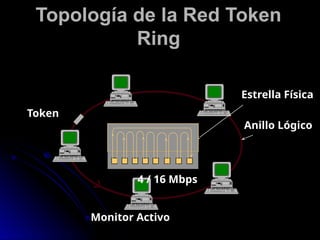

Topología de la Red Token
Ring
Estrella Física
Anillo Lógico
Token
4 / 16 Mbps
Monitor Activo

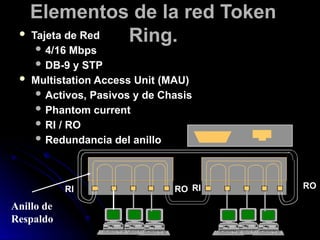

Elementos de la red Token
Ring.
 Tajeta de Red
 4/16 Mbps
 DB-9 y STP
 Multistation Access Unit (MAU)
 Activos, Pasivos y de Chasis
 Phantom current
 RI / RO
 Redundancia del anillo
RI
RO RO
RI
Anillo de
Respaldo

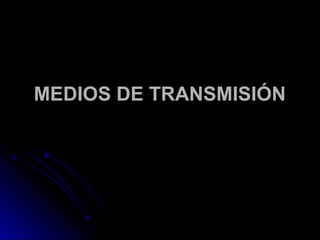

MEDIOS DE TRANSMISIÓN

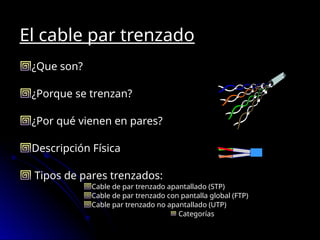

El cable par trenzado
¿Que son?
¿Porque se trenzan?
¿Por qué vienen en pares?
Descripción Física
Tipos de pares trenzados:
Cable de par trenzado apantallado (STP)
Cable de par trenzado con pantalla global (FTP)
Cable par trenzado no apantallado (UTP)
Categorías

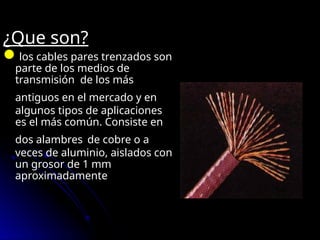

¿Que son?
los cables pares trenzados son
parte de los medios de
transmisión de los más
antiguos en el mercado y en
algunos tipos de aplicaciones
es el más común. Consiste en
dos alambres de cobre o a
veces de aluminio, aislados con
un grosor de 1 mm
aproximadamente

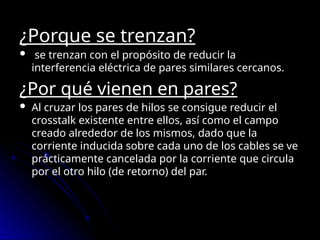

¿Porque se trenzan?
 se trenzan con el propósito de reducir la
interferencia eléctrica de pares similares cercanos.
¿Por qué vienen en pares?
 Al cruzar los pares de hilos se consigue reducir el
crosstalk existente entre ellos, así como el campo
creado alrededor de los mismos, dado que la
corriente inducida sobre cada uno de los cables se ve
prácticamente cancelada por la corriente que circula
por el otro hilo (de retorno) del par.

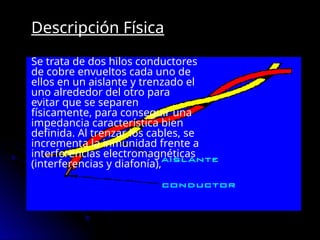

Descripción Física
Se trata de dos hilos conductores
de cobre envueltos cada uno de
ellos en un aislante y trenzado el
uno alrededor del otro para
evitar que se separen
físicamente, para conseguir una
impedancia característica bien
definida. Al trenzar los cables, se
incrementa la inmunidad frente a
interferencias electromagnéticas
(interferencias y diafonía),

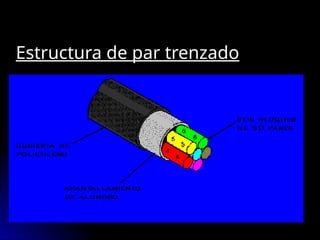

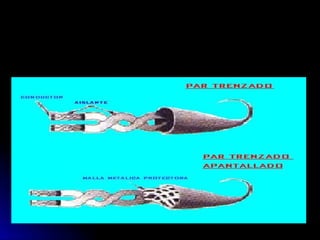

Estructura de par trenzado
Tipos de pares trenzados:
Cable de par trenzado
apantallado (STP):
En este tipo de cable, cada par va recubierto por
una malla conductora que actúa de apantalla
frente a interferencias y ruido eléctrico. Su
impedancia es de 150 Ohm.
El nivel de protección del STP ante perturbaciones
externas es mayor al ofrecido por UTP. Sin
embargo es más costoso y requiere más
instalación. La pantalla del STP, para que sea más
eficaz, requiere una configuración de
interconexión con tierra (dotada de continuidad
hasta el terminal), con el STP se suele utilizar
conectores RJ49.

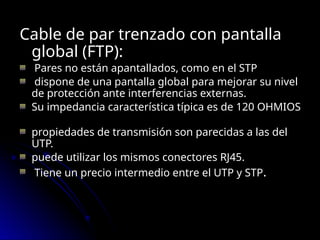

Cable de par trenzado con pantalla
global (FTP):
Pares no están apantallados, como en el STP
dispone de una pantalla global para mejorar su nivel
de protección ante interferencias externas.
Su impedancia característica típica es de 120 OHMIOS
propiedades de transmisión son parecidas a las del
UTP.
puede utilizar los mismos conectores RJ45.
Tiene un precio intermedio entre el UTP y STP.

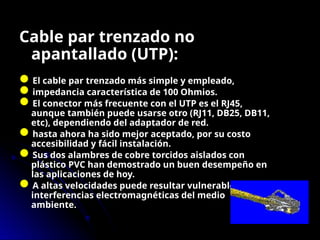

Cable par trenzado no
apantallado (UTP):
El cable par trenzado más simple y empleado,
impedancia característica de 100 Ohmios.
El conector más frecuente con el UTP es el RJ45,
aunque también puede usarse otro (RJ11, DB25, DB11,
etc), dependiendo del adaptador de red.
hasta ahora ha sido mejor aceptado, por su costo
accesibilidad y fácil instalación.
Sus dos alambres de cobre torcidos aislados con
plástico PVC han demostrado un buen desempeño en
las aplicaciones de hoy.
A altas velocidades puede resultar vulnerable a las
interferencias electromagnéticas del medio
ambiente.

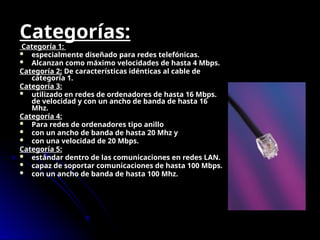

Categorías:
Categoría 1:
 especialmente diseñado para redes telefónicas.
 Alcanzan como máximo velocidades de hasta 4 Mbps.
Categoría 2: De características idénticas al cable de
categoría 1.
Categoría 3:
 utilizado en redes de ordenadores de hasta 16 Mbps.
de velocidad y con un ancho de banda de hasta 16
Mhz.
Categoría 4:
 Para redes de ordenadores tipo anillo
 con un ancho de banda de hasta 20 Mhz y
 con una velocidad de 20 Mbps.
Categoría 5:
 estándar dentro de las comunicaciones en redes LAN.
 capaz de soportar comunicaciones de hasta 100 Mbps.
 con un ancho de banda de hasta 100 Mhz.
Categorías:
Categoría 5e: Es una categoría 5 mejorada.
Minimiza la atenuación y las
interferencias. Esta categoría no tiene
estandarizadas las normas aunque si esta
diferenciada por los diferentes
organismos.
Categoría 6: No esta estandarizada aunque ya
se está utilizando. Se definirán sus
características para un ancho de banda de
250 Mhz.
Categoría 7: No esta definida y mucho menos
estandarizada. Se definirá para un ancho
de banda de 600 Mhz. El gran
inconveniente de esta categoría es el tipo
de conector seleccionado que es un RJ-45
de 1 pines.
El cable coaxial.
Origen
Necesidad
Utilidad
Descripción Física
clasificación

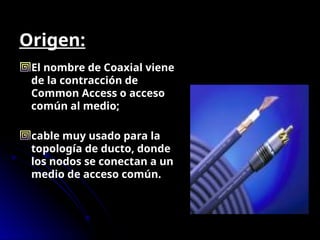

Origen:
El nombre de Coaxial viene
de la contracción de
Common Access o acceso
común al medio;
cable muy usado para la
topología de ducto, donde
los nodos se conectan a un
medio de acceso común.
Necesidad
antecedentes
Las señales eléctricas de alta
frecuencia circulan por la superficie
exterior de los conductores,
los pares trenzados y los cables de
pares resultan ineficientes.
El efecto de las corrientes de
superficie se traduce en que la
atenuación se incrementa con la raíz
cuadrada de la frecuencia.

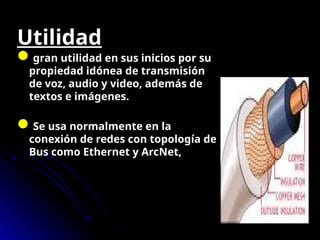

Utilidad
gran utilidad en sus inicios por su
propiedad idónea de transmisión
de voz, audio y video, además de
textos e imágenes.
Se usa normalmente en la
conexión de redes con topología de
Bus como Ethernet y ArcNet,

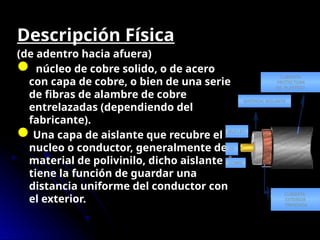

Descripción Física
(de adentro hacia afuera)
 núcleo de cobre solido, o de acero
con capa de cobre, o bien de una serie
de fibras de alambre de cobre
entrelazadas (dependiendo del
fabricante).
Una capa de aislante que recubre el
nucleo o conductor, generalmente de
material de polivinilo, dicho aislante
tiene la función de guardar una
distancia uniforme del conductor con
el exterior.
MATERIAL AISLANTE
CUBIERTA
PROTECTORA
DE PLASTICO
NUCLEO
DE
COBRE
CUBIERTA
EXTERIOR
TRENZADA

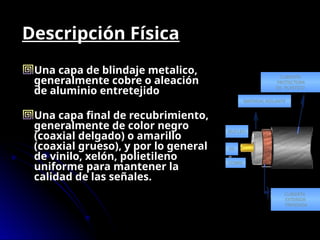

Descripción Física
Una capa de blindaje metalico,
generalmente cobre o aleación
de aluminio entretejido
Una capa final de recubrimiento,
generalmente de color negro
(coaxial delgado) o amarillo
(coaxial grueso), y por lo general
de vinilo, xelón, polietileno
uniforme para mantener la
calidad de las señales.
MATERIAL AISLANTE
CUBIERTA
PROTECTORA
DE PLASTICO
NUCLEO
DE
COBRE
CUBIERTA
EXTERIOR
TRENZADA

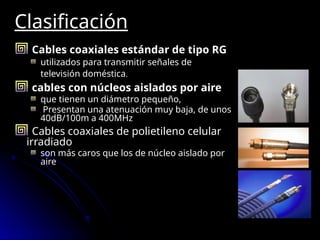

Clasificación
Cables coaxiales estándar de tipo RG
utilizados para transmitir señales de
televisión doméstica.
cables con núcleos aislados por aire
que tienen un diámetro pequeño,
Presentan una atenuación muy baja, de unos
40dB/100m a 400MHz
Cables coaxiales de polietileno celular
irradiado
son más caros que los de núcleo aislado por
aire
FIBRA OPTICA

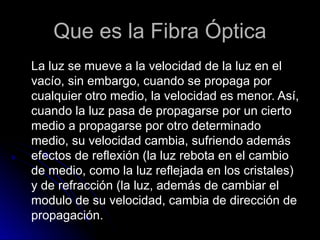

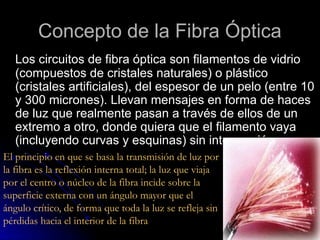

Que es la Fibra Óptica
La luz se mueve a la velocidad de la luz en el
vacío, sin embargo, cuando se propaga por
cualquier otro medio, la velocidad es menor. Así,
cuando la luz pasa de propagarse por un cierto
medio a propagarse por otro determinado
medio, su velocidad cambia, sufriendo además
efectos de reflexión (la luz rebota en el cambio
de medio, como la luz reflejada en los cristales)
y de refracción (la luz, además de cambiar el
modulo de su velocidad, cambia de dirección de
propagación.
Concepto de la Fibra Óptica
Los circuitos de fibra óptica son filamentos de vidrio
(compuestos de cristales naturales) o plástico
(cristales artificiales), del espesor de un pelo (entre 10
y 300 micrones). Llevan mensajes en forma de haces
de luz que realmente pasan a través de ellos de un
extremo a otro, donde quiera que el filamento vaya
(incluyendo curvas y esquinas) sin interrupción.
El principio en que se basa la transmisión de luz por
la fibra es la reflexión interna total; la luz que viaja
por el centro o núcleo de la fibra incide sobre la
superficie externa con un ángulo mayor que el
ángulo crítico, de forma que toda la luz se refleja sin
pérdidas hacia el interior de la fibra
Fabricación de la Fibra Óptica

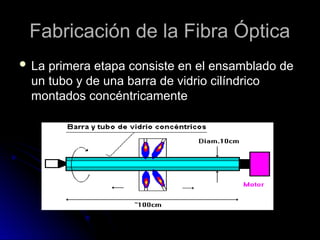

 La primera etapa consiste en el ensamblado de
un tubo y de una barra de vidrio cilíndrico
montados concéntricamente
Fabricación de la Fibra Óptica

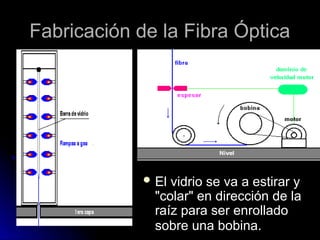

 El vidrio se va a estirar y
"colar" en dirección de la
raíz para ser enrollado
sobre una bobina.
Fabricación de la Fibra Óptica

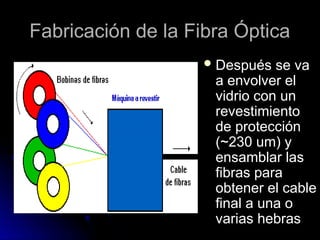

Después se va
a envolver el
vidrio con un
revestimiento
de protección
(~230 um) y
ensamblar las
fibras para
obtener el cable
final a una o
varias hebras
¿De que están hechas las Fibras
Ópticas?

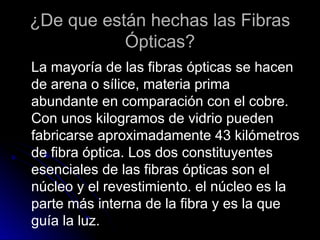

La mayoría de las fibras ópticas se hacen
de arena o sílice, materia prima
abundante en comparación con el cobre.
Con unos kilogramos de vidrio pueden
fabricarse aproximadamente 43 kilómetros
de fibra óptica. Los dos constituyentes
esenciales de las fibras ópticas son el
núcleo y el revestimiento. el núcleo es la
parte más interna de la fibra y es la que
guía la luz.
¿De que están hechas las Fibras
Ópticas?

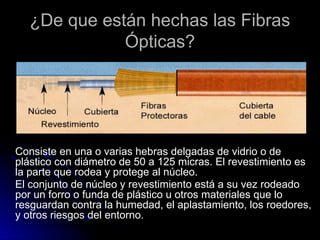

Consiste en una o varias hebras delgadas de vidrio o de
plástico con diámetro de 50 a 125 micras. El revestimiento es
la parte que rodea y protege al núcleo.
El conjunto de núcleo y revestimiento está a su vez rodeado
por un forro o funda de plástico u otros materiales que lo
resguardan contra la humedad, el aplastamiento, los roedores,
y otros riesgos del entorno.
¿Cómo funciona la Fibra
Óptica?

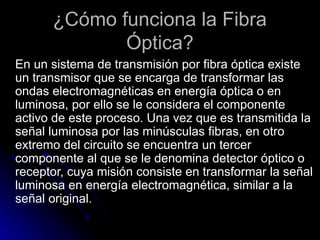

En un sistema de transmisión por fibra óptica existe
un transmisor que se encarga de transformar las
ondas electromagnéticas en energía óptica o en
luminosa, por ello se le considera el componente
activo de este proceso. Una vez que es transmitida la
señal luminosa por las minúsculas fibras, en otro
extremo del circuito se encuentra un tercer
componente al que se le denomina detector óptico o
receptor, cuya misión consiste en transformar la señal
luminosa en energía electromagnética, similar a la
señal original.
¿Cómo funciona la Fibra
Óptica?

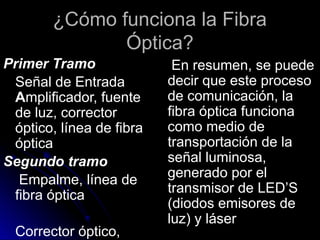

Primer Tramo
Señal de Entrada
Amplificador, fuente
de luz, corrector
óptico, línea de fibra
óptica
Segundo tramo
Empalme, línea de
fibra óptica
Corrector óptico,
En resumen, se puede
decir que este proceso
de comunicación, la
fibra óptica funciona
como medio de
transportación de la
señal luminosa,
generado por el
transmisor de LED’S
(diodos emisores de
luz) y láser
¿Cuáles son los dispositivos
implícitos en este proceso?

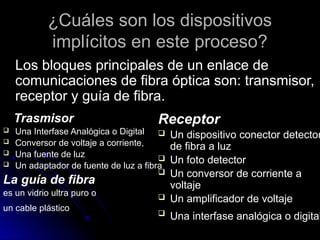

Los bloques principales de un enlace de
comunicaciones de fibra óptica son: transmisor,
receptor y guía de fibra.
Trasmisor
 Una Interfase Analógica o Digital
 Conversor de voltaje a corriente,
 Una fuente de luz
 Un adaptador de fuente de luz a fibra
La guía de fibra
es un vidrio ultra puro o
un cable plástico
Receptor
 Un dispositivo conector detector
de fibra a luz
 Un foto detector
 Un conversor de corriente a
voltaje
 Un amplificador de voltaje
 Una interfase analógica o digital

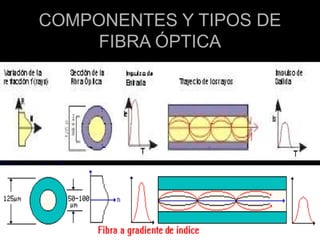

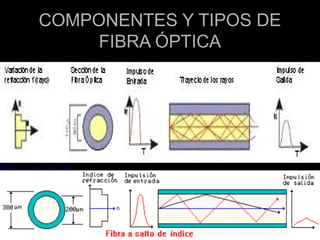

COMPONENTES Y TIPOS DE
FIBRA ÓPTICA

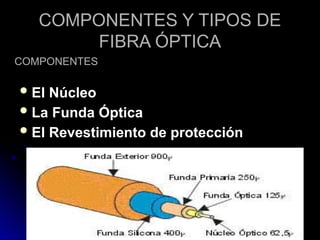

El Núcleo
La Funda Óptica
El Revestimiento de protección
COMPONENTES

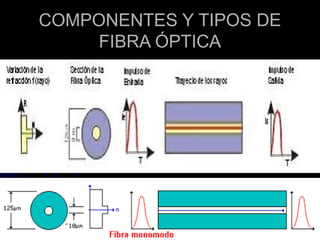

COMPONENTES Y TIPOS DE
FIBRA ÓPTICA
Fibra Monomodo: Potencialmente, esta es la
fibra que ofrece la mayor capacidad de transporte
de información. Tiene una banda de paso del
orden de los 100 GHz/km. Los mayores flujos se
consiguen con esta fibra, pero también es la más
compleja de implantar
Son fibras que tienen el diámetro del núcleo en el mismo
orden de magnitud que la longitud de onda de las señales
ópticas que transmiten, es decir, de unos 5 a 8 mm.
TIPOS DE FIBRA ÓPTICA
COMPONENTES Y TIPOS DE
FIBRA ÓPTICA
COMPONENTES Y TIPOS DE
FIBRA ÓPTICA

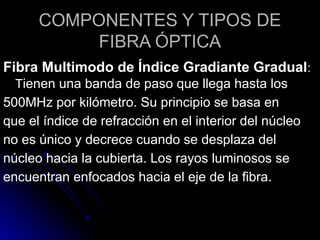

Fibra Multimodo de Índice Gradiante Gradual:
Tienen una banda de paso que llega hasta los
500MHz por kilómetro. Su principio se basa en
que el índice de refracción en el interior del núcleo
no es único y decrece cuando se desplaza del
núcleo hacia la cubierta. Los rayos luminosos se
encuentran enfocados hacia el eje de la fibra.
COMPONENTES Y TIPOS DE
FIBRA ÓPTICA
COMPONENTES Y TIPOS DE
FIBRA ÓPTICA

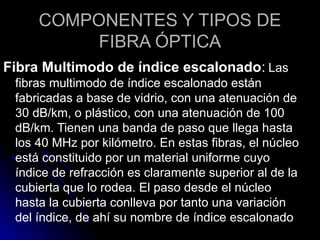

Fibra Multimodo de índice escalonado: Las
fibras multimodo de índice escalonado están
fabricadas a base de vidrio, con una atenuación de
30 dB/km, o plástico, con una atenuación de 100
dB/km. Tienen una banda de paso que llega hasta
los 40 MHz por kilómetro. En estas fibras, el núcleo
está constituido por un material uniforme cuyo
índice de refracción es claramente superior al de la
cubierta que lo rodea. El paso desde el núcleo
hasta la cubierta conlleva por tanto una variación
del índice, de ahí su nombre de índice escalonado
COMPONENTES Y TIPOS DE
FIBRA ÓPTICA

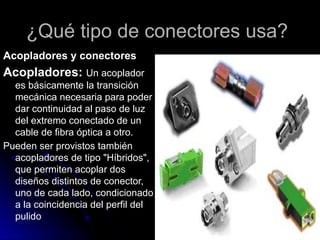

¿Qué tipo de conectores usa?
Acopladores y conectores
Acopladores: Un acoplador
es básicamente la transición
mecánica necesaria para poder
dar continuidad al paso de luz
del extremo conectado de un
cable de fibra óptica a otro.
Pueden ser provistos también
acopladores de tipo "Híbridos",
que permiten acoplar dos
diseños distintos de conector,
uno de cada lado, condicionado
a la coincidencia del perfil del
pulido
Características de la Fibra
Óptica

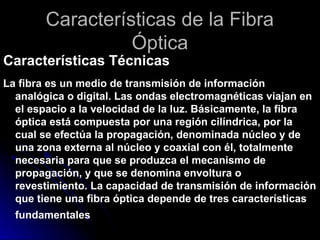

Características Técnicas
La fibra es un medio de transmisión de información
analógica o digital. Las ondas electromagnéticas viajan en
el espacio a la velocidad de la luz. Básicamente, la fibra
óptica está compuesta por una región cilíndrica, por la
cual se efectúa la propagación, denominada núcleo y de
una zona externa al núcleo y coaxial con él, totalmente
necesaria para que se produzca el mecanismo de
propagación, y que se denomina envoltura o
revestimiento. La capacidad de transmisión de información
que tiene una fibra óptica depende de tres características
fundamentales
Características de la Fibra
Óptica

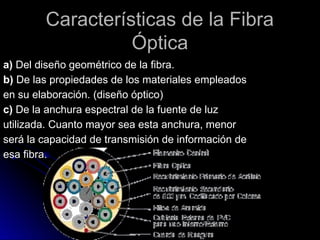

a) Del diseño geométrico de la fibra.
b) De las propiedades de los materiales empleados
en su elaboración. (diseño óptico)
c) De la anchura espectral de la fuente de luz
utilizada. Cuanto mayor sea esta anchura, menor
será la capacidad de transmisión de información de
esa fibra.
VENTAJAS Y DESVENTAJAS DE
LA FIBRA ÓPTICA

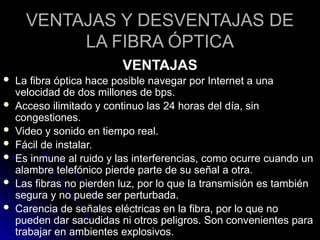

VENTAJAS
 La fibra óptica hace posible navegar por Internet a una
velocidad de dos millones de bps.
 Acceso ilimitado y continuo las 24 horas del día, sin
congestiones.
 Video y sonido en tiempo real.
 Fácil de instalar.
 Es inmune al ruido y las interferencias, como ocurre cuando un
alambre telefónico pierde parte de su señal a otra.
 Las fibras no pierden luz, por lo que la transmisión es también
segura y no puede ser perturbada.
 Carencia de señales eléctricas en la fibra, por lo que no
pueden dar sacudidas ni otros peligros. Son convenientes para
trabajar en ambientes explosivos.
VENTAJAS Y DESVENTAJAS DE
LA FIBRA ÓPTICA

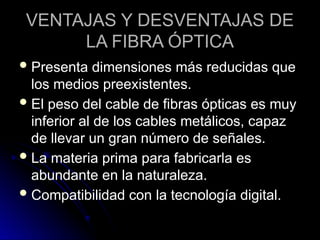

Presenta dimensiones más reducidas que
los medios preexistentes.
El peso del cable de fibras ópticas es muy
inferior al de los cables metálicos, capaz
de llevar un gran número de señales.
La materia prima para fabricarla es
abundante en la naturaleza.
Compatibilidad con la tecnología digital.
VENTAJAS Y DESVENTAJAS DE
LA FIBRA ÓPTICA

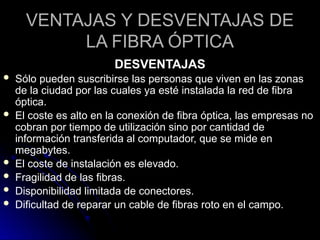

DESVENTAJAS
 Sólo pueden suscribirse las personas que viven en las zonas
de la ciudad por las cuales ya esté instalada la red de fibra
óptica.
 El coste es alto en la conexión de fibra óptica, las empresas no
cobran por tiempo de utilización sino por cantidad de
información transferida al computador, que se mide en
megabytes.
 El coste de instalación es elevado.
 Fragilidad de las fibras.
 Disponibilidad limitada de conectores.
 Dificultad de reparar un cable de fibras roto en el campo.
APLICACIONES DE LA FIBRA
ÓPTICA
Internet
Redes
Telefonía
Otras
aplicaciones

7_2_Medios_de_Transmision 7_2_Medios_de_Transmision

  • 1.
  • 2.
    Medios de red Mediosde Transmisión Medios de transmisión Fibra óptica
  • 3.
    Medios de Transmisión Cableado: CableCoaxial. Par Trenzado * blindado (STP) * no blindado (UTP) Fibra Óptica. Inalámbrico: Ondas de radio. Infrarrojo.
  • 4.
    Tipos de Servidores Servidores de Ficheros.  Servidores de Impresión.  Servidores de Acceso.  Servidores de Comunicación (fax, e- mail, enlace on-line, etc.).  Servidores de Base de Datos.  Servidores de Procesamiento.  Servidores de Información (Páginas Web, de CD, etc.)
  • 5.
    Especificaciones de NivelFísico (variaciones introducidas en el estándar IEEE 802.3) 10Base5 Coaxial de hasta 500 m en B. Base. 10Base2 Coaxial de hasta 185 m en B. Base. 10BaseT Par Trenzado hasta 100 m. 1Base5 Par Trenzado de hasta 500 m (1Mbps). 10Broad36 Coaxial (RG-59/ CATV) de hasta 3600 metros en Banda Ancha. 10BaseF Fibra Óptica a 10 Mbps. Variaciones a 100 Mbps (Fast Ethernet)
  • 6.
    Limitaciones del Estándar 10Base5 10BASE5(10 Mbps/Baseband/500 m) tarjeta de red Tx-Rx AUI Velocidad 10 Mbps Repetidores 4 Distancia % PC y Tx-Rx 50 m # de segmentos 5 Estaciones máx.por seg. 100 Distancia entre Est. 2.5 m Segmento sin rep. 500 m Segmento con rep. 2500 m
  • 7.
    Inconvenientes del Estándar 10Base5 Transceptorescaros. Cableado caro, grueso y poco flexible Surgimiento del Estándar 10Base2
  • 8.
    Componentes del Estándar 10BASE2 Servidorcon Sistema Operativo de Red (NetWare, WindowsNT, UNIX, etc..) Adaptador Adaptador PC’s o Estaciones de Trabajo Bus lineal y sistema de transmisión formado con cable COAXIAL, NIC y conectores BNC. Cable COAXIAL
  • 9.
    Limitaciones del Estándar Ethernet10Base2 10BASE2 (10Mbps/Baseband/185m) BNC Velocidad 10Mbps Repetidores 4 # de segmentos 5 Estaciones máx. por seg 30 Distancia entre Est. 0.5 m Segmento sin rep. 185 m Segmento con rep. 925 m Tipo de Cable RG58
  • 10.
    Inconvenientes de la configuracióna coaxial El cable coaxial es caro y poco flexible. Los canales en los edificios ya construidos no están diseñados para este tipo de cableado. Para conectar una nueva estación es preciso dejar sin operación la red. La red es muy sensible a fallas locales y a falsos contactos (un falso contacto puede inutilizar la red).
  • 11.
    Estándar 10BaseT Se normalizaen 1990. Tiene muchos adeptos debido a su sencillez, economía, fácil instalación, fácil adición de estaciones y menor sensibilidad a fallos locales y falsos contactos. A todo esto se suma que presenta facilidades de migración a tecnologías de avanzada. Presenta topología física en estrella pero lógica en bus.
  • 12.
    Hub El concentrador decableado, HUB, equivale a tener un bus, y por tanto de él se sacan cables de par trenzado, twisted pair, a los que se conectan los terminales.
  • 13.
    Especificaciones del estándar Ethernet10BaseT 10BASET (10Mbps/Baseband/Twisted Pair) Nivel 1: teléfono Nivel 2: 4Mbps Nivel 3: 16Mbps Nivel 4: 20 Mbps Nivel 5: 100 Mbps Velocidad 10Mbps Hubs en cascada 4 Segmento sin rep 100m
  • 14.
    Hub encadenados. Activando entodos los hub (menos en el ultimo que se queda en el estado “normal”) el interruptor de crossover
  • 15.
    Combinación de 10BaseTcon 10Base2 Puerto BNC Coaxial RG-58 adecuadamente terminado.
  • 16.
    Backbone de coaxial 185metros Coaxial RG-58 En el segmento del backbone de coaxial pueden existir 30 estaciones o hubs (estos conectados al backbone por un puerto BNC)
  • 17.
    2 de septiembrede 2025 A medida que el número de usuarios aumenta, los concentradores o hub van perdiendo funcionalidad y se van creando cuellos de botella dentro de las redes. El propósito de utilizar los concentradores de switcheo, es aumentar la velocidad en la conectividad y el ancho de banda de la red, eliminando así los cuellos de botella.
  • 18.
    Switches  Módulos deswitcheo independientes interconectados por un backplane de alta capacidad.  Las tramas que corresponden a estaciones del mismo segmento de LAN son filtradas y no se envían al backplane con lo cual se disminuye el tráfico. módulo de switcheo LAN segmentos LAN backplane de alta velocidad
  • 19.
    Topología de laRed Token Ring Estrella Física Anillo Lógico Token 4 / 16 Mbps Monitor Activo
  • 20.
    Elementos de lared Token Ring.  Tajeta de Red  4/16 Mbps  DB-9 y STP  Multistation Access Unit (MAU)  Activos, Pasivos y de Chasis  Phantom current  RI / RO  Redundancia del anillo RI RO RO RI Anillo de Respaldo
  • 21.
  • 22.
    El cable partrenzado ¿Que son? ¿Porque se trenzan? ¿Por qué vienen en pares? Descripción Física Tipos de pares trenzados: Cable de par trenzado apantallado (STP) Cable de par trenzado con pantalla global (FTP) Cable par trenzado no apantallado (UTP) Categorías
  • 23.
    ¿Que son? los cablespares trenzados son parte de los medios de transmisión de los más antiguos en el mercado y en algunos tipos de aplicaciones es el más común. Consiste en dos alambres de cobre o a veces de aluminio, aislados con un grosor de 1 mm aproximadamente
  • 24.
    ¿Porque se trenzan? se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. ¿Por qué vienen en pares?  Al cruzar los pares de hilos se consigue reducir el crosstalk existente entre ellos, así como el campo creado alrededor de los mismos, dado que la corriente inducida sobre cada uno de los cables se ve prácticamente cancelada por la corriente que circula por el otro hilo (de retorno) del par.
  • 25.
    Descripción Física Se tratade dos hilos conductores de cobre envueltos cada uno de ellos en un aislante y trenzado el uno alrededor del otro para evitar que se separen físicamente, para conseguir una impedancia característica bien definida. Al trenzar los cables, se incrementa la inmunidad frente a interferencias electromagnéticas (interferencias y diafonía),
  • 26.
  • 27.
    Tipos de parestrenzados: Cable de par trenzado apantallado (STP): En este tipo de cable, cada par va recubierto por una malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 Ohm. El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más instalación. La pantalla del STP, para que sea más eficaz, requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal), con el STP se suele utilizar conectores RJ49.
  • 29.
    Cable de partrenzado con pantalla global (FTP): Pares no están apantallados, como en el STP dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia característica típica es de 120 OHMIOS propiedades de transmisión son parecidas a las del UTP. puede utilizar los mismos conectores RJ45. Tiene un precio intermedio entre el UTP y STP.
  • 30.
    Cable par trenzadono apantallado (UTP): El cable par trenzado más simple y empleado, impedancia característica de 100 Ohmios. El conector más frecuente con el UTP es el RJ45, aunque también puede usarse otro (RJ11, DB25, DB11, etc), dependiendo del adaptador de red. hasta ahora ha sido mejor aceptado, por su costo accesibilidad y fácil instalación. Sus dos alambres de cobre torcidos aislados con plástico PVC han demostrado un buen desempeño en las aplicaciones de hoy. A altas velocidades puede resultar vulnerable a las interferencias electromagnéticas del medio ambiente.
  • 31.
    Categorías: Categoría 1:  especialmentediseñado para redes telefónicas.  Alcanzan como máximo velocidades de hasta 4 Mbps. Categoría 2: De características idénticas al cable de categoría 1. Categoría 3:  utilizado en redes de ordenadores de hasta 16 Mbps. de velocidad y con un ancho de banda de hasta 16 Mhz. Categoría 4:  Para redes de ordenadores tipo anillo  con un ancho de banda de hasta 20 Mhz y  con una velocidad de 20 Mbps. Categoría 5:  estándar dentro de las comunicaciones en redes LAN.  capaz de soportar comunicaciones de hasta 100 Mbps.  con un ancho de banda de hasta 100 Mhz.
  • 32.
    Categorías: Categoría 5e: Esuna categoría 5 mejorada. Minimiza la atenuación y las interferencias. Esta categoría no tiene estandarizadas las normas aunque si esta diferenciada por los diferentes organismos. Categoría 6: No esta estandarizada aunque ya se está utilizando. Se definirán sus características para un ancho de banda de 250 Mhz. Categoría 7: No esta definida y mucho menos estandarizada. Se definirá para un ancho de banda de 600 Mhz. El gran inconveniente de esta categoría es el tipo de conector seleccionado que es un RJ-45 de 1 pines.
  • 33.
  • 34.
    Origen: El nombre deCoaxial viene de la contracción de Common Access o acceso común al medio; cable muy usado para la topología de ducto, donde los nodos se conectan a un medio de acceso común.
  • 35.
    Necesidad antecedentes Las señales eléctricasde alta frecuencia circulan por la superficie exterior de los conductores, los pares trenzados y los cables de pares resultan ineficientes. El efecto de las corrientes de superficie se traduce en que la atenuación se incrementa con la raíz cuadrada de la frecuencia.
  • 36.
    Utilidad gran utilidad ensus inicios por su propiedad idónea de transmisión de voz, audio y video, además de textos e imágenes. Se usa normalmente en la conexión de redes con topología de Bus como Ethernet y ArcNet,
  • 37.
    Descripción Física (de adentrohacia afuera)  núcleo de cobre solido, o de acero con capa de cobre, o bien de una serie de fibras de alambre de cobre entrelazadas (dependiendo del fabricante). Una capa de aislante que recubre el nucleo o conductor, generalmente de material de polivinilo, dicho aislante tiene la función de guardar una distancia uniforme del conductor con el exterior. MATERIAL AISLANTE CUBIERTA PROTECTORA DE PLASTICO NUCLEO DE COBRE CUBIERTA EXTERIOR TRENZADA
  • 38.
    Descripción Física Una capade blindaje metalico, generalmente cobre o aleación de aluminio entretejido Una capa final de recubrimiento, generalmente de color negro (coaxial delgado) o amarillo (coaxial grueso), y por lo general de vinilo, xelón, polietileno uniforme para mantener la calidad de las señales. MATERIAL AISLANTE CUBIERTA PROTECTORA DE PLASTICO NUCLEO DE COBRE CUBIERTA EXTERIOR TRENZADA
  • 39.
    Clasificación Cables coaxiales estándarde tipo RG utilizados para transmitir señales de televisión doméstica. cables con núcleos aislados por aire que tienen un diámetro pequeño, Presentan una atenuación muy baja, de unos 40dB/100m a 400MHz Cables coaxiales de polietileno celular irradiado son más caros que los de núcleo aislado por aire
  • 40.
  • 41.
    Que es laFibra Óptica La luz se mueve a la velocidad de la luz en el vacío, sin embargo, cuando se propaga por cualquier otro medio, la velocidad es menor. Así, cuando la luz pasa de propagarse por un cierto medio a propagarse por otro determinado medio, su velocidad cambia, sufriendo además efectos de reflexión (la luz rebota en el cambio de medio, como la luz reflejada en los cristales) y de refracción (la luz, además de cambiar el modulo de su velocidad, cambia de dirección de propagación.
  • 42.
    Concepto de laFibra Óptica Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro, donde quiera que el filamento vaya (incluyendo curvas y esquinas) sin interrupción. El principio en que se basa la transmisión de luz por la fibra es la reflexión interna total; la luz que viaja por el centro o núcleo de la fibra incide sobre la superficie externa con un ángulo mayor que el ángulo crítico, de forma que toda la luz se refleja sin pérdidas hacia el interior de la fibra
  • 43.
    Fabricación de laFibra Óptica  La primera etapa consiste en el ensamblado de un tubo y de una barra de vidrio cilíndrico montados concéntricamente
  • 44.
    Fabricación de laFibra Óptica  El vidrio se va a estirar y "colar" en dirección de la raíz para ser enrollado sobre una bobina.
  • 45.
    Fabricación de laFibra Óptica Después se va a envolver el vidrio con un revestimiento de protección (~230 um) y ensamblar las fibras para obtener el cable final a una o varias hebras
  • 46.
    ¿De que estánhechas las Fibras Ópticas? La mayoría de las fibras ópticas se hacen de arena o sílice, materia prima abundante en comparación con el cobre. Con unos kilogramos de vidrio pueden fabricarse aproximadamente 43 kilómetros de fibra óptica. Los dos constituyentes esenciales de las fibras ópticas son el núcleo y el revestimiento. el núcleo es la parte más interna de la fibra y es la que guía la luz.
  • 47.
    ¿De que estánhechas las Fibras Ópticas? Consiste en una o varias hebras delgadas de vidrio o de plástico con diámetro de 50 a 125 micras. El revestimiento es la parte que rodea y protege al núcleo. El conjunto de núcleo y revestimiento está a su vez rodeado por un forro o funda de plástico u otros materiales que lo resguardan contra la humedad, el aplastamiento, los roedores, y otros riesgos del entorno.
  • 48.
    ¿Cómo funciona laFibra Óptica? En un sistema de transmisión por fibra óptica existe un transmisor que se encarga de transformar las ondas electromagnéticas en energía óptica o en luminosa, por ello se le considera el componente activo de este proceso. Una vez que es transmitida la señal luminosa por las minúsculas fibras, en otro extremo del circuito se encuentra un tercer componente al que se le denomina detector óptico o receptor, cuya misión consiste en transformar la señal luminosa en energía electromagnética, similar a la señal original.
  • 49.
    ¿Cómo funciona laFibra Óptica? Primer Tramo Señal de Entrada Amplificador, fuente de luz, corrector óptico, línea de fibra óptica Segundo tramo Empalme, línea de fibra óptica Corrector óptico, En resumen, se puede decir que este proceso de comunicación, la fibra óptica funciona como medio de transportación de la señal luminosa, generado por el transmisor de LED’S (diodos emisores de luz) y láser
  • 50.
    ¿Cuáles son losdispositivos implícitos en este proceso? Los bloques principales de un enlace de comunicaciones de fibra óptica son: transmisor, receptor y guía de fibra. Trasmisor  Una Interfase Analógica o Digital  Conversor de voltaje a corriente,  Una fuente de luz  Un adaptador de fuente de luz a fibra La guía de fibra es un vidrio ultra puro o un cable plástico Receptor  Un dispositivo conector detector de fibra a luz  Un foto detector  Un conversor de corriente a voltaje  Un amplificador de voltaje  Una interfase analógica o digital
  • 51.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA El Núcleo La Funda Óptica El Revestimiento de protección COMPONENTES
  • 52.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA Fibra Monomodo: Potencialmente, esta es la fibra que ofrece la mayor capacidad de transporte de información. Tiene una banda de paso del orden de los 100 GHz/km. Los mayores flujos se consiguen con esta fibra, pero también es la más compleja de implantar Son fibras que tienen el diámetro del núcleo en el mismo orden de magnitud que la longitud de onda de las señales ópticas que transmiten, es decir, de unos 5 a 8 mm. TIPOS DE FIBRA ÓPTICA
  • 53.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA
  • 54.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA Fibra Multimodo de Índice Gradiante Gradual: Tienen una banda de paso que llega hasta los 500MHz por kilómetro. Su principio se basa en que el índice de refracción en el interior del núcleo no es único y decrece cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran enfocados hacia el eje de la fibra.
  • 55.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA
  • 56.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA Fibra Multimodo de índice escalonado: Las fibras multimodo de índice escalonado están fabricadas a base de vidrio, con una atenuación de 30 dB/km, o plástico, con una atenuación de 100 dB/km. Tienen una banda de paso que llega hasta los 40 MHz por kilómetro. En estas fibras, el núcleo está constituido por un material uniforme cuyo índice de refracción es claramente superior al de la cubierta que lo rodea. El paso desde el núcleo hasta la cubierta conlleva por tanto una variación del índice, de ahí su nombre de índice escalonado
  • 57.
    COMPONENTES Y TIPOSDE FIBRA ÓPTICA
  • 58.
    ¿Qué tipo deconectores usa? Acopladores y conectores Acopladores: Un acoplador es básicamente la transición mecánica necesaria para poder dar continuidad al paso de luz del extremo conectado de un cable de fibra óptica a otro. Pueden ser provistos también acopladores de tipo "Híbridos", que permiten acoplar dos diseños distintos de conector, uno de cada lado, condicionado a la coincidencia del perfil del pulido
  • 59.
    Características de laFibra Óptica Características Técnicas La fibra es un medio de transmisión de información analógica o digital. Las ondas electromagnéticas viajan en el espacio a la velocidad de la luz. Básicamente, la fibra óptica está compuesta por una región cilíndrica, por la cual se efectúa la propagación, denominada núcleo y de una zona externa al núcleo y coaxial con él, totalmente necesaria para que se produzca el mecanismo de propagación, y que se denomina envoltura o revestimiento. La capacidad de transmisión de información que tiene una fibra óptica depende de tres características fundamentales
  • 60.
    Características de laFibra Óptica a) Del diseño geométrico de la fibra. b) De las propiedades de los materiales empleados en su elaboración. (diseño óptico) c) De la anchura espectral de la fuente de luz utilizada. Cuanto mayor sea esta anchura, menor será la capacidad de transmisión de información de esa fibra.
  • 61.
    VENTAJAS Y DESVENTAJASDE LA FIBRA ÓPTICA VENTAJAS  La fibra óptica hace posible navegar por Internet a una velocidad de dos millones de bps.  Acceso ilimitado y continuo las 24 horas del día, sin congestiones.  Video y sonido en tiempo real.  Fácil de instalar.  Es inmune al ruido y las interferencias, como ocurre cuando un alambre telefónico pierde parte de su señal a otra.  Las fibras no pierden luz, por lo que la transmisión es también segura y no puede ser perturbada.  Carencia de señales eléctricas en la fibra, por lo que no pueden dar sacudidas ni otros peligros. Son convenientes para trabajar en ambientes explosivos.
  • 62.
    VENTAJAS Y DESVENTAJASDE LA FIBRA ÓPTICA Presenta dimensiones más reducidas que los medios preexistentes. El peso del cable de fibras ópticas es muy inferior al de los cables metálicos, capaz de llevar un gran número de señales. La materia prima para fabricarla es abundante en la naturaleza. Compatibilidad con la tecnología digital.
  • 63.
    VENTAJAS Y DESVENTAJASDE LA FIBRA ÓPTICA DESVENTAJAS  Sólo pueden suscribirse las personas que viven en las zonas de la ciudad por las cuales ya esté instalada la red de fibra óptica.  El coste es alto en la conexión de fibra óptica, las empresas no cobran por tiempo de utilización sino por cantidad de información transferida al computador, que se mide en megabytes.  El coste de instalación es elevado.  Fragilidad de las fibras.  Disponibilidad limitada de conectores.  Dificultad de reparar un cable de fibras roto en el campo.
  • 64.
    APLICACIONES DE LAFIBRA ÓPTICA Internet Redes Telefonía Otras aplicaciones
