Este documento trata sobre los diferentes medios de transmisión guiados como el cable de par trenzado, cable coaxial y fibra óptica. Explica las características, ventajas y desventajas de cada uno, así como su aplicación en redes de datos y telecomunicaciones. También describe los componentes básicos como conectores, cableado y normativas de cada medio guiado.

1. Mayra Ramírez
(1)
, Jhon Laínez
(2)
, Jefferson Lindao
(3)
Facultad de Sistemas y Telecomunicaciones
Universidad Estatal Península de Santa Elena
La Libertad – Ecuador
may10ro@hotmail.com
(1)
, jhonbyron_14@hotmail.com
(2)
,
jefferson_lindao_f@hotmail.com
(3)
dquirumbay@upse.edu.ec
COMUNICACIONES 1
Medios De Transmisión Guiados
Resumen
El objetivo principal de este documento es investigar y conocer los medios de transmisión guiados,
tomando como referencia la mayor cantidad de información recopilada de internet y libros tanto
digitales como físicos, para obtener conocimiento sobre las diferencias y sus utilidades que tiene
cada uno de estos medios en el campo de la informática, ya que La Creciente Integración de
computadoras y comunicación , Como un solo sistema, ha llevado al desarrollo de esta industria y
los medios de transmisión que apenas tiene dos Décadas de Antigüedad, pero que va alcanzando
rápido crecimiento y se estiman muchos más grandes avances en el Futuro, que situaran a la
comunicación de datos dentro de las industrias más poderosas en el Mundo.

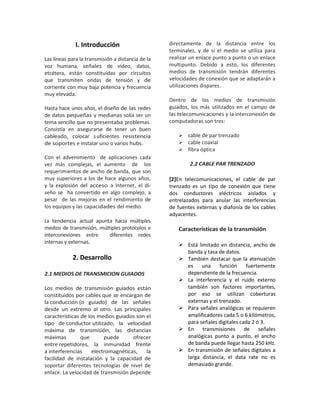

2. I. Introducción
Las líneas para la transmisión a distancia de la
voz humana, señales de vídeo, datos,
etcétera, están constituidas por circuitos
que transmiten ondas de tensión y de
corriente con muy baja potencia y frecuencia
muy elevada.
Hasta hace unos años, el diseño de las redes
de datos pequeñas y medianas solía ser un
tema sencillo que no presentaba problemas.
Consistía en asegurarse de tener un buen
cableado, colocar suficientes resistencia
de soportes e instalar uno o varios hubs.
Con el advenimiento de aplicaciones cada
vez más complejas, el aumento de los
requerimientos de ancho de banda, que son
muy superiores a los de hace algunos años,
y la explosión del acceso a Internet, el di-
seño se ha convertido en algo complejo, a
pesar de las mejoras en el rendimiento de
los equipos y las capacidades del medio.
La tendencia actual apunta hacia múltiples
medios de transmisión, múltiples protocolos e
interconexiones entre diferentes redes
internas y externas.
2. Desarrollo
2.1 MEDIOS DE TRANSMICION GUIADOS
Los medios de transmisión guiados están
constituidos por cables que se encargan de
la conducción (o guiado) de las señales
desde un extremo al otro. Las principales
características de los medios guiados son el
tipo de conductor utilizado, la velocidad
máxima de transmisión, las distancias
máximas que puede ofrecer
entre repetidores, la inmunidad frente
a interferencias electromagnéticas, la
facilidad de instalación y la capacidad de
soportar diferentes tecnologías de nivel de
enlace. La velocidad de transmisión depende
directamente de la distancia entre los
terminales, y de si el medio se utiliza para
realizar un enlace punto a punto o un enlace
multipunto. Debido a esto, los diferentes
medios de transmisión tendrán diferentes
velocidades de conexión que se adaptarán a
utilizaciones dispares.
Dentro de los medios de transmisión
guiados, los más utilizados en el campo de
las telecomunicaciones y la interconexión de
computadoras son tres:
 cable de par trenzado
 cable coaxial
 fibra óptica
2.2 CABLE PAR TRENZADO
[2]En telecomunicaciones, el cable de par
trenzado es un tipo de conexión que tiene
dos conductores eléctricos aislados y
entrelazados para anular las interferencias
de fuentes externas y diafonía de los cables
adyacentes.
Características de la transmisión
 Está limitado en distancia, ancho de
banda y tasa de datos.
 También destacar que la atenuación
es una función fuertemente
dependiente de la frecuencia.
 La interferencia y el ruido externo
también son factores importantes,
por eso se utilizan coberturas
externas y el trenzado.
 Para señales analógicas se requieren
amplificadores cada 5 o 6 kilómetros,
para señales digitales cada 2 ó 3.
 En transmisiones de señales
analógicas punto a punto, el ancho
de banda puede llegar hasta 250 kHz.
 En transmisión de señales digitales a
larga distancia, el data rate no es
demasiado grande.

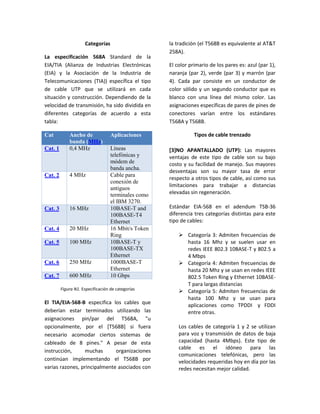

3. Categorías
La especificación 568A Standard de la
EIA/TIA (Alianza de Industrias Electrónicas
(EIA) y la Asociación de la Industria de
Telecomunicaciones (TIA)) específica el tipo
de cable UTP que se utilizará en cada
situación y construcción. Dependiendo de la
velocidad de transmisión, ha sido dividida en
diferentes categorías de acuerdo a esta
tabla:
Cat Ancho de
banda (MHz)
Aplicaciones
Cat. 1 0,4 MHz Líneas
telefónicas y
módem de
banda ancha.
Cat. 2 4 MHz Cable para
conexión de
antiguos
terminales como
el IBM 3270.
Cat. 3 16 MHz 10BASE-T and
100BASE-T4
Ethernet
Cat. 4 20 MHz 16 Mbit/s Token
Ring
Cat. 5 100 MHz 10BASE-T y
100BASE-TX
Ethernet
Cat. 6 250 MHz 1000BASE-T
Ethernet
Cat. 7 600 MHz 10 Gbps
Figura N1. Especificación de categorías
El TIA/EIA-568-B especifica los cables que
deberían estar terminados utilizando las
asignaciones pin/par del T568A, "u
opcionalmente, por el [T568B] si fuera
necesario acomodar ciertos sistemas de
cableado de 8 pines." A pesar de esta
instrucción, muchas organizaciones
continúan implementando el T568B por
varias razones, principalmente asociados con
la tradición (el T568B es equivalente al AT&T
258A).
El color primario de los pares es: azul (par 1),
naranja (par 2), verde (par 3) y marrón (par
4). Cada par consiste en un conductor de
color sólido y un segundo conductor que es
blanco con una línea del mismo color. Las
asignaciones específicas de pares de pines de
conectores varían entre los estándares
T568A y T568B.
Tipos de cable trenzado
[3]NO APANTALLADO (UTP): Las mayores
ventajas de este tipo de cable son su bajo
costo y su facilidad de manejo. Sus mayores
desventajas son su mayor tasa de error
respecto a otros tipos de cable, así como sus
limitaciones para trabajar a distancias
elevadas sin regeneración.
Estándar EIA-568 en el adendum TSB-36
diferencia tres categorías distintas para este
tipo de cables:
 Categoría 3: Admiten frecuencias de
hasta 16 Mhz y se suelen usar en
redes IEEE 802.3 10BASE-T y 802.5 a
4 Mbps
 Categoría 4: Admiten frecuencias de
hasta 20 Mhz y se usan en redes IEEE
802.5 Token Ring y Ethernet 10BASE-
T para largas distancias
 Categoría 5: Admiten frecuencias de
hasta 100 Mhz y se usan para
aplicaciones como TPDDI y FDDI
entre otras.
Los cables de categoría 1 y 2 se utilizan
para voz y transmisión de datos de baja
capacidad (hasta 4Mbps). Este tipo de
cable es el idóneo para las
comunicaciones telefónicas, pero las
velocidades requeridas hoy en día por las
redes necesitan mejor calidad.

4. Figura N2. Cable UTP no apantallado
APANTALLADO (STP): Cada par se cubre con
una malla metálica, de la misma forma que
los cables coaxiales, y el conjunto de pares se
recubre con una lámina apantallante.
El empleo de una malla apantallante reduce
la tasa de error, pero incrementa el coste al
tener una fabricación más costosa.
El blindaje está diseñado para minimizar la
radiación electromagnética (EMI,
electromagnetic interference) y la diafonía.
Los cables STP de 150 ohm no se usan para
Ethernet.
Figura N3. Cable STP apantallado
Para qué sirve el cable de par trenzado
La diferencia entre el cable UTP con el STP es
que este último, si bien es similar al anterior,
tiene una cubierta protectora y además una
lámina externa de aluminio o de cobre
trenzado alrededor del conjunto de pares,
diseñada para reducir la absorción del ruido
eléctrico. Este cable es más difícil de instalar
que el UTP, aunque actualmente sus costos
son semejantes.
Cuatro pares trenzados – ocho cables
STP= Cable de cobre aislado dentro de una
cubierta protectora
UTP = Cables de cobre aislados dentro de
una cubierta
Componentes del cable de par trenzado
Aunque hayamos definido el cable de par
trenzado por el número de hilos y su
posibilidad de transmitir datos, son
necesarios una serie de componentes
adicionales para completar su instalación. Al
igual que sucede con el cable telefónico, el
cable de red de par trenzado necesita unos
conectores y otro hardware para asegurar
una correcta instalación.
Elementos de conexión
Conectores.
[4]El cable de par trenzado utiliza conectores
telefónicos RJ-45 para conectar a un equipo.
Figura N4. Conectores RJ-45
Éstos son similares a los conectores
telefónicos RJ11. Aunque los conectores RJ-
11 y RJ-45 parezcan iguales a primera vista,
hay diferencias importantes entre ellos.
Figura N5. Conectores RJ-11

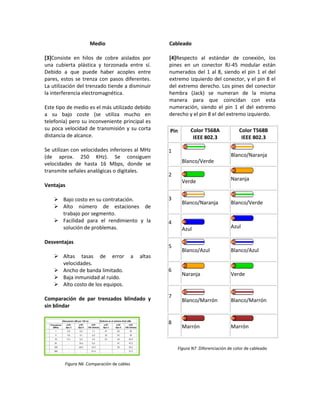

5. Medio
[3]Consiste en hilos de cobre aislados por
una cubierta plástica y torzonada entre sí.
Debido a que puede haber acoples entre
pares, estos se trenza con pasos diferentes.
La utilización del trenzado tiende a disminuir
la interferencia electromagnética.
Este tipo de medio es el más utilizado debido
a su bajo coste (se utiliza mucho en
telefonía) pero su inconveniente principal es
su poca velocidad de transmisión y su corta
distancia de alcance.
Se utilizan con velocidades inferiores al MHz
(de aprox. 250 KHz). Se consiguen
velocidades de hasta 16 Mbps, donde se
transmite señales analógicas o digitales.
Ventajas
 Bajo costo en su contratación.
 Alto número de estaciones de
trabajo por segmento.
 Facilidad para el rendimiento y la
solución de problemas.
Desventajas
 Altas tasas de error a altas
velocidades.
 Ancho de banda limitado.
 Baja inmunidad al ruido.
 Alto costo de los equipos.
Comparación de par trenzados blindado y
sin blindar
Figura N6 .Comparación de cables
Cableado
[4]Respecto al estándar de conexión, los
pines en un conector RJ-45 modular están
numerados del 1 al 8, siendo el pin 1 el del
extremo izquierdo del conector, y el pin 8 el
del extremo derecho. Los pines del conector
hembra (Jack) se numeran de la misma
manera para que coincidan con esta
numeración, siendo el pin 1 el del extremo
derecho y el pin 8 el del extremo izquierdo.
Pin Color T568A
IEEE 802.3
Color T568B
IEEE 802.3
1
Blanco/Verde
Blanco/Naranja
2
Verde Naranja
3
Blanco/Naranja Blanco/Verde
4
Azul Azul
5
Blanco/Azul Blanco/Azul
6
Naranja Verde
7
Blanco/Marrón Blanco/Marrón
8
Marrón Marrón
Figura N7 .Diferenciación de color de cableado

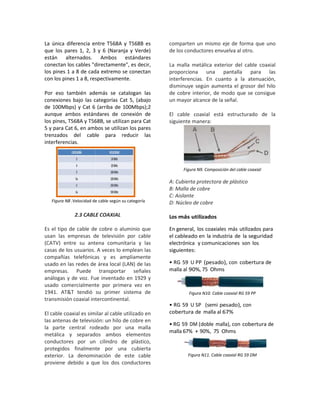

6. La única diferencia entre T568A y T568B es
que los pares 1, 2, 3 y 6 (Naranja y Verde)
están alternados. Ambos estándares
conectan los cables "directamente", es decir,
los pines 1 a 8 de cada extremo se conectan
con los pines 1 a 8, respectivamente.
Por eso también además se catalogan las
conexiones bajo las categorías Cat 5, (abajo
de 100Mbps) y Cat 6 (arriba de 100Mbps);2
aunque ambos estándares de conexión de
los pines, T568A y T568B, se utilizan para Cat
5 y para Cat 6, en ambos se utilizan los pares
trenzados del cable para reducir las
interferencias.
Figura N8 .Velocidad de cable según su categoría

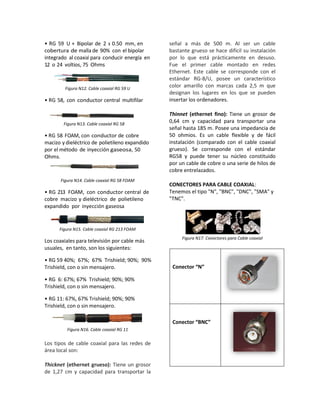

2.3 CABLE COAXIAL
Es el tipo de cable de cobre o aluminio que
usan las empresas de televisión por cable
(CATV) entre su antena comunitaria y las
casas de los usuarios. A veces lo emplean las
compañías telefónicas y es ampliamente
usado en las redes de área local (LAN) de las
empresas. Puede transportar señales
análogas y de voz. Fue inventado en 1929 y
usado comercialmente por primera vez en
1941. AT&T tendió su primer sistema de
transmisión coaxial intercontinental.
El cable coaxial es similar al cable utilizado en
las antenas de televisión: un hilo de cobre en
la parte central rodeado por una malla
metálica y separados ambos elementos
conductores por un cilindro de plástico,
protegidos finalmente por una cubierta
exterior. La denominación de este cable
proviene debido a que los dos conductores
comparten un mismo eje de forma que uno
de los conductores envuelva al otro.
La malla metálica exterior del cable coaxial
proporciona una pantalla para las
interferencias. En cuanto a la atenuación,
disminuye según aumenta el grosor del hilo
de cobre interior, de modo que se consigue
un mayor alcance de la señal.
El cable coaxial está estructurado de la
siguiente manera:
Figura N9. Composición del cable coaxial
A: Cubierta protectora de plástico
B: Malla de cobre
C: Aislante
D: Núcleo de cobre
Los más utilizados
En general, los coaxiales más utilizados para
el cableado en la industria de la seguridad
electrónica y comunicaciones son los
siguientes:
• RG 59 U PP (pesado), con cobertura de
malla al 90%, 75 Ohms
Figura N10. Cable coaxial RG 59 PP
• RG 59 U SP (semi pesado), con
cobertura de malla al 67%
• RG 59 DM (doble malla), con cobertura de
malla 67% + 90%, 75 Ohms
Figura N11. Cable coaxial RG 59 DM

7. • RG 59 U + Bipolar de 2 x 0.50 mm, en
cobertura de malla de 90% con el bipolar
integrado al coaxial para conducir energía en
12 o 24 voltios, 75 Ohms
Figura N12. Cable coaxial RG 59 U
• RG 58, con conductor central multifilar
Figura N13. Cable coaxial RG 58
• RG 58 FOAM, con conductor de cobre
macizo y dieléctrico de polietileno expandido
por el método de inyección gaseosa, 50
Ohms.
Figura N14. Cable coaxial RG 58 FOAM
• RG 213 FOAM, con conductor central de
cobre macizo y dieléctrico de polietileno
expandido por inyección gaseosa
Figura N15. Cable coaxial RG 213 FOAM
Los coaxiales para televisión por cable más
usuales, en tanto, son los siguientes:
• RG 59 40%; 67%; 67% Trishield; 90%; 90%
Trishield, con o sin mensajero.
• RG 6: 67%; 67% Trishield; 90%; 90%
Trishield, con o sin mensajero.
• RG 11: 67%, 67% Trishield; 90%; 90%
Trishield, con o sin mensajero.
Figura N16. Cable coaxial RG 11
Los tipos de cable coaxial para las redes de
área local son:
Thicknet (ethernet grueso): Tiene un grosor
de 1,27 cm y capacidad para transportar la
señal a más de 500 m. Al ser un cable
bastante grueso se hace difícil su instalación
por lo que está prácticamente en desuso.
Fue el primer cable montado en redes
Ethernet. Este cable se corresponde con el
estándar RG-8/U, posee un característico
color amarillo con marcas cada 2,5 m que
designan los lugares en los que se pueden
insertar los ordenadores.
Thinnet (ethernet fino): Tiene un grosor de
0,64 cm y capacidad para transportar una
señal hasta 185 m. Posee una impedancia de
50 ohmios. Es un cable flexible y de fácil
instalación (comparado con el cable coaxial
grueso). Se corresponde con el estándar
RG58 y puede tener su núcleo constituido
por un cable de cobre o una serie de hilos de
cobre entrelazados.
CONECTORES PARA CABLE COAXIAL:
Tenemos el tipo "N", "BNC", "DNC", "SMA" y
"TNC".
Figura N17. Conectores para Cable coaxial
Conector “N”
Conector “BNC”

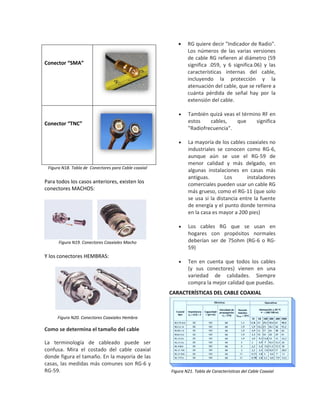

8. Figura N18. Tabla de Conectores para Cable coaxial
Para todos los casos anteriores, existen los
conectores MACHOS:
Figura N19. Conectores Coaxiales Macho
Y los conectores HEMBRAS:
Figura N20. Conectores Coaxiales Hembra
Como se determina el tamaño del cable
La terminología de cableado puede ser
confusa. Mira el costado del cable coaxial
donde figura el tamaño. En la mayoría de las
casas, las medidas más comunes son RG-6 y
RG-59.
 RG quiere decir "Indicador de Radio".
Los números de las varias versiones
de cable RG refieren al diámetro (59
significa .059, y 6 significa.06) y las
características internas del cable,
incluyendo la protección y la
atenuación del cable, que se refiere a
cuánta pérdida de señal hay por la
extensión del cable.
 También quizá veas el término RF en
estos cables, que significa
"Radiofrecuencia".
 La mayoría de los cables coaxiales no
industriales se conocen como RG-6,
aunque aún se use el RG-59 de
menor calidad y más delgado, en
algunas instalaciones en casas más
antiguas. Los instaladores
comerciales pueden usar un cable RG
más grueso, como el RG-11 (que solo
se usa si la distancia entre la fuente
de energía y el punto donde termina
en la casa es mayor a 200 pies)
 Los cables RG que se usan en
hogares con propósitos normales
deberían ser de 75ohm (RG-6 o RG-
59)
 Ten en cuenta que todos los cables
(y sus conectores) vienen en una
variedad de calidades. Siempre
compra la mejor calidad que puedas.
CARACTERÍSTICAS DEL CABLE COAXIAL
Figura N21. Tabla de Características del Cable Coaxial
Conector “SMA”
Conector “TNC”

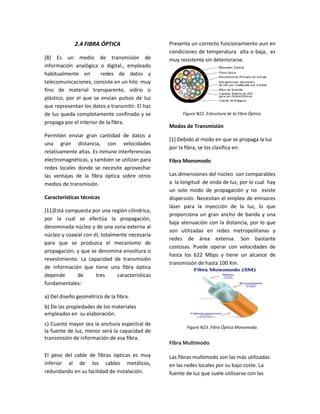

9. 2.4 FIBRA ÓPTICA
[8] Es un medio de transmisión de
información analógica o digital., empleado
habitualmente en redes de datos y
telecomunicaciones, consiste en un hilo muy
fino de material transparente, vidrio o
plástico, por el que se envían pulsos de luz
que representan los datos a transmitir. El haz
de luz queda completamente confinado y se
propaga por el interior de la fibra.
Permiten enviar gran cantidad de datos a
una gran distancia, con velocidades
relativamente altas. Es inmune interferencias
electromagnéticas, y también se utilizan para
redes locales donde se necesite aprovechar
las ventajas de la fibra óptica sobre otros
medios de transmisión.
Características técnicas
[11]Está compuesta por una región cilíndrica,
por la cual se efectúa la propagación,
denominada núcleo y de una zona externa al
núcleo y coaxial con él, totalmente necesaria
para que se produzca el mecanismo de
propagación, y que se denomina envoltura o
revestimiento. La capacidad de transmisión
de información que tiene una fibra óptica
depende de tres características
fundamentales:
a) Del diseño geométrico de la fibra.
b) De las propiedades de los materiales
empleados en su elaboración.
c) Cuanto mayor sea la anchura espectral de
la fuente de luz, menor será la capacidad de
transmisión de información de esa fibra.
El peso del cable de fibras ópticas es muy
inferior al de los cables metálicos,
redundando en su facilidad de instalación.
Presenta un correcto funcionamiento aun en
condiciones de temperatura alta o baja, es
muy resistente sin deteriorarse.
Figura N22. Estructura de la Fibra Óptica.
Modos de Transmisión
[1] Debido al modo en que se propaga la luz
por la fibra, se los clasifica en:
Fibra Monomodo
Las dimensiones del núcleo son comparables
a la longitud de onda de luz, por lo cual hay
un solo modo de propagación y no existe
dispersión. Necesitan el empleo de emisores
láser para la inyección de la luz, lo que
proporciona un gran ancho de banda y una
baja atenuación con la distancia, por lo que
son utilizadas en redes metropolitanas y
redes de área extensa. Son bastante
costosas. Puede operar con velocidades de
hasta los 622 Mbps y tiene un alcance de
transmisión de hasta 100 Km.
Figura N23. Fibra Óptica Monomodo.
Fibra Multimodo
Las fibras multimodo son las más utilizadas
en las redes locales por su bajo coste. La
fuente de luz que suele utilizarse con las

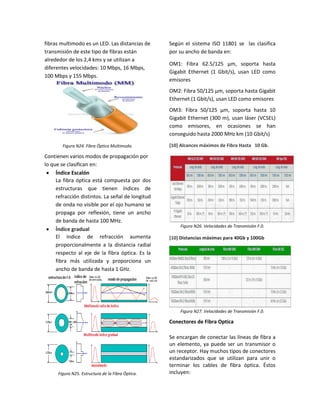

10. fibras multimodo es un LED. Las distancias de
transmisión de este tipo de fibras están
alrededor de los 2,4 kms y se utilizan a
diferentes velocidades: 10 Mbps, 16 Mbps,
100 Mbps y 155 Mbps.
Figura N24. Fibra Óptica Multimodo.
Contienen varios modos de propagación por
lo que se clasifican en:
 Índice Escalón
La fibra óptica está compuesta por dos
estructuras que tienen índices de
refracción distintos. La señal de longitud
de onda no visible por el ojo humano se
propaga por reflexión, tiene un ancho
de banda de hasta 100 MHz.
 Índice gradual
El índice de refracción aumenta
proporcionalmente a la distancia radial
respecto al eje de la fibra óptica. Es la
fibra más utilizada y proporciona un
ancho de banda de hasta 1 GHz.
Figura N25. Estructura de la Fibra Óptica.
Según el sistema ISO 11801 se las clasifica
por su ancho de banda en:
OM1: Fibra 62.5/125 µm, soporta hasta
Gigabit Ethernet (1 Gbit/s), usan LED como
emisores
OM2: Fibra 50/125 µm, soporta hasta Gigabit
Ethernet (1 Gbit/s), usan LED como emisores
OM3: Fibra 50/125 µm, soporta hasta 10
Gigabit Ethernet (300 m), usan láser (VCSEL)
como emisores, en ocasiones se han
conseguido hasta 2000 MHz km (10 Gbit/s)
[10] Alcances máximos de Fibra Hasta 10 Gb.
Figura N26. Velocidades de Transmisión F.0.
[10] Distancias máximas para 40Gb y 100Gb
Figura N27. Velocidades de Transmisión F.0.
Conectores de Fibra Optica
Se encargan de conectar las líneas de fibra a
un elemento, ya puede ser un transmisor o
un receptor. Hay muchos tipos de conectores
estandarizados que se utilizan para unir o
terminar los cables de fibra óptica. Éstos
incluyen:

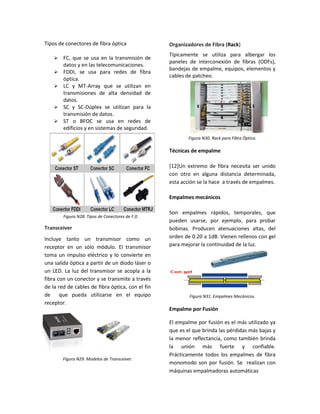

11. Tipos de conectores de fibra óptica
 FC, que se usa en la transmisión de
datos y en las telecomunicaciones.
 FDDI, se usa para redes de fibra
óptica.
 LC y MT-Array que se utilizan en
transmisiones de alta densidad de
datos.
 SC y SC-Dúplex se utilizan para la
transmisión de datos.
 ST o BFOC se usa en redes de
edificios y en sistemas de seguridad.
Figura N28. Tipos de Conectores de F.0.
Transceiver
Incluye tanto un transmisor como un
receptor en un sólo módulo. El transmisor
toma un impulso eléctrico y lo convierte en
una salida óptica a partir de un diodo láser o
un LED. La luz del transmisor se acopla a la
fibra con un conector y se transmite a través
de la red de cables de fibra óptica, con el fin
de que pueda utilizarse en el equipo
receptor.
Figura N29. Modelos de Transceiver.
Organizadores de Fibra (Rack)
Típicamente se utiliza para albergar los
paneles de interconexión de fibras (ODFs),
bandejas de empalme, equipos, elementos y
cables de patcheo.
Figura N30. Rack para Fibra Óptica.
Técnicas de empalme
[12]Un extremo de fibra necesita ser unido
con otro en alguna distancia determinada,
esta acción se la hace a través de empalmes.
Empalmes mecánicos
Son empalmes rápidos, temporales, que
pueden usarse, por ejemplo, para probar
bobinas. Producen atenuaciones altas, del
orden de 0.20 a 1dB. Vienen rellenos con gel
para mejorar la continuidad de la luz.
Figura N31. Empalmes Mecánicos.
Empalme por Fusión
El empalme por fusión es el más utilizado ya
que es el que brinda las pérdidas más bajas y
la menor reflectancia, como también brinda
la unión más fuerte y confiable.
Prácticamente todos los empalmes de fibra
monomodo son por fusión. Se realizan con
máquinas empalmadoras automáticas

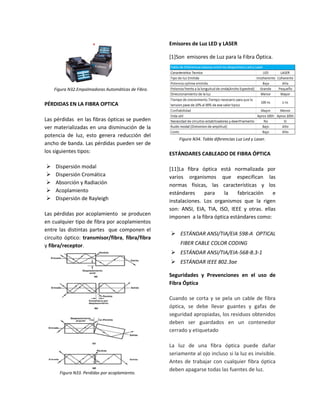

12. Figura N32.Empalmadoras Automáticas de Fibra.
PÉRDIDAS EN LA FIBRA OPTICA
Las pérdidas en las fibras ópticas se pueden
ver materializadas en una disminución de la
potencia de luz, esto genera reducción del
ancho de banda. Las pérdidas pueden ser de
los siguientes tipos:
 Dispersión modal
 Dispersión Cromática
 Absorción y Radiación
 Acoplamiento
 Dispersión de Rayleigh
Las pérdidas por acoplamiento se producen
en cualquier tipo de fibra por acoplamientos
entre las distintas partes que componen el
circuito óptico: transmisor/fibra, fibra/fibra
y fibra/receptor.
Figura N33. Perdidas por acoplamiento.
Emisores de Luz LED y LASER
[1]Son emisores de Luz para la Fibra Óptica.
Figura N34. Tabla diferencias Luz Led y Laser.
ESTÁNDARES CABLEADO DE FIBRA ÓPTICA
[11]La fibra óptica está normalizada por
varios organismos que especifican las
normas físicas, las características y los
estándares para la fabricación e
instalaciones. Los organismos que la rigen
son: ANSI, EIA, TIA, ISO, IEEE y otras. ellas
imponen a la fibra óptica estándares como:
 ESTÁNDAR ANSI/TIA/EIA 598-A OPTICAL
FIBER CABLE COLOR CODING
 ESTÁNDAR ANSI/TIA/EIA-568-B.3-1
 ESTÁNDAR IEEE 802.3ae
Seguridades y Prevenciones en el uso de
Fibra Óptica
Cuando se corta y se pela un cable de fibra
óptica, se debe llevar guantes y gafas de
seguridad apropiadas, los residuos obtenidos
deben ser guardados en un contenedor
cerrado y etiquetado
La luz de una fibra óptica puede dañar
seriamente al ojo incluso si la luz es invisible.
Antes de trabajar con cualquier fibra óptica
deben apagarse todas las fuentes de luz.

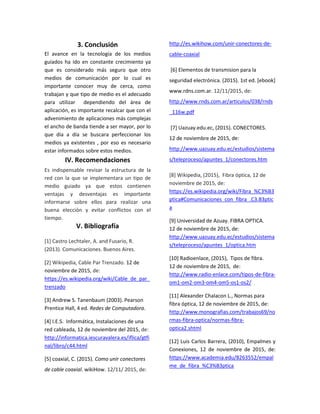

13. 3. Conclusión
El avance en la tecnología de los medios
guiados ha ido en constante crecimiento ya
que es considerado más seguro que otro
medios de comunicación por lo cual es
importante conocer muy de cerca, como
trabajan y que tipo de medio es el adecuado
para utilizar dependiendo del área de
aplicación, es importante recalcar que con el
advenimiento de aplicaciones más complejas
el ancho de banda tiende a ser mayor, por lo
que día a día se buscara perfeccionar los
medios ya existentes , por eso es necesario
estar informados sobre estos medios.
IV. Recomendaciones
Es indispensable revisar la estructura de la
red con la que se implementara un tipo de
medio guiado ya que estos contienen
ventajas y desventajas es importante
informarse sobre ellos para realizar una
buena elección y evitar conflictos con el
tiempo.
V. Bibliografía
[1] Castro Lechtaler, A. and Fusario, R.
(2013). Comunicaciones. Buenos Aires.
[2] Wikipedia, Cable Par Trenzado. 12 de
noviembre de 2015, de:
https://es.wikipedia.org/wiki/Cable_de_par_
trenzado
[3] Andrew S. Tanenbaum (2003). Pearson
Prentice Hall, 4 ed. Redes de Computadora.
[4] I.E.S. Informática, Instalaciones de una
red cableada, 12 de noviembre del 2015, de:
http://informatica.iescuravalera.es/iflica/gtfi
nal/libro/c44.html
[5] coaxial, C. (2015). Como unir conectores
de cable coaxial. wikiHow. 12/11/ 2015, de:
http://es.wikihow.com/unir-conectores-de-
cable-coaxial
[6] Elementos de transmision para la
seguridad electrónica. (2015). 1st ed. [ebook]
www.rdns.com.ar. 12/11/2015, de:
http://www.rnds.com.ar/articulos/038/rnds
_116w.pdf
[7] Uazuay.edu.ec, (2015). CONECTORES.
12 de noviembre de 2015, de:
http://www.uazuay.edu.ec/estudios/sistema
s/teleproceso/apuntes_1/conectores.htm
[8] Wikipedia, (2015), Fibra óptica, 12 de
noviembre de 2015, de:
https://es.wikipedia.org/wiki/Fibra_%C3%B3
ptica#Comunicaciones_con_fibra_.C3.B3ptic
a
[9] Universidad de Azuay. FIBRA OPTICA.
12 de noviembre de 2015, de:
http://www.uazuay.edu.ec/estudios/sistema
s/teleproceso/apuntes_1/optica.htm
[10] Radioenlace, (2015), Tipos de fibra.
12 de noviembre de 2015, de:
http://www.radio-enlace.com/tipos-de-fibra-
om1-om2-om3-om4-om5-os1-os2/
[11] Alexander Chalacon L., Normas para
fibra óptica, 12 de noviembre de 2015, de:
http://www.monografias.com/trabajos69/no
rmas-fibra-optica/normas-fibra-
optica2.shtml
[12] Luis Carlos Barrera, (2010), Empalmes y
Conexiones, 12 de noviembre de 2015, de:
https://www.academia.edu/8263552/empal
me_de_fibra_%C3%B3ptica
