1. Universidad Nacional de Chimborazo
Facultad de Ciencias de la Educación Humanas y
Tecnologías
Escuela Informática Aplicada a la Educación
Asignatura: Redes de computadora 1
Tema: Medios de Trasmisión
Curso: sexto semestre
Tema: Medios de Trasmisión
Ing. Raúl Lozada
Nombre:
Ana Cecilia Saula Quiguiri
2014-2015

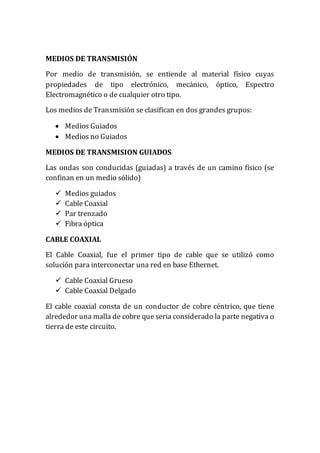

2. MEDIOS DE TRANSMISIÓN
Por medio de transmisión, se entiende al material físico cuyas
propiedades de tipo electrónico, mecánico, óptico, Espectro
Electromagnético o de cualquier otro tipo.
Los medios de Transmisión se clasifican en dos grandes grupos:
 Medios Guiados
 Medios no Guiados
MEDIOS DE TRANSMISION GUIADOS
Las ondas son conducidas (guiadas) a través de un camino físico (se
confinan en un medio sólido)
 Medios guiados
 Cable Coaxial
 Par trenzado
 Fibra óptica
CABLE COAXIAL
El Cable Coaxial, fue el primer tipo de cable que se utilizó como
solución para interconectar una red en base Ethernet.
 Cable Coaxial Grueso
 Cable Coaxial Delgado
El cable coaxial consta de un conductor de cobre céntrico, que tiene
alrededor una malla de cobre que seria considerado la parte negativa o
tierra de este circuito.

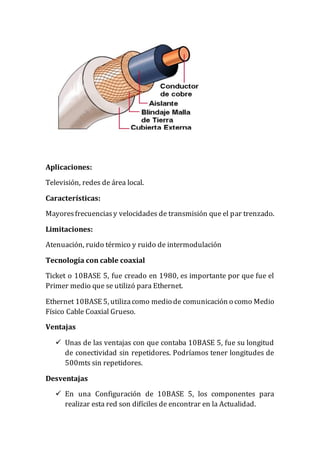

3. Aplicaciones:
Televisión, redes de área local.
Características:
Mayoresfrecuenciasy velocidades de transmisión que el par trenzado.
Limitaciones:
Atenuación, ruido térmico y ruido de intermodulación
Tecnología con cable coaxial
Ticket o 10BASE 5, fue creado en 1980, es importante por que fue el
Primer medio que se utilizó para Ethernet.
Ethernet 10BASE 5, utilizacomo medio de comunicación o como Medio
Físico Cable Coaxial Grueso.
Ventajas
 Unas de las ventajas con que contaba 10BASE 5, fue su longitud
de conectividad sin repetidores. Podríamos tener longitudes de
500mts sin repetidores.
Desventajas
 En una Configuración de 10BASE 5, los componentes para
realizar esta red son difíciles de encontrar en la Actualidad.

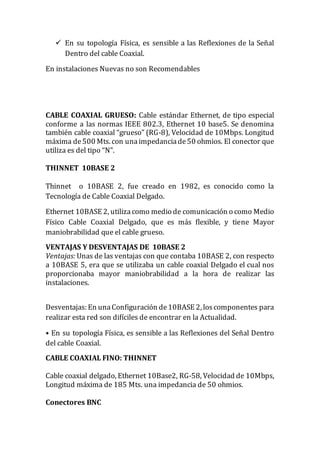

4.  En su topología Física, es sensible a las Reflexiones de la Señal
Dentro del cable Coaxial.
En instalaciones Nuevas no son Recomendables
CABLE COAXIAL GRUESO: Cable estándar Ethernet, de tipo especial
conforme a las normas IEEE 802.3, Ethernet 10 base5. Se denomina
también cable coaxial “grueso” (RG-8), Velocidad de 10Mbps. Longitud
máxima de500 Mts. con unaimpedanciade50 ohmios. El conector que
utiliza es del tipo “N”.
THINNET 10BASE 2
Thinnet o 10BASE 2, fue creado en 1982, es conocido como la
Tecnología de Cable Coaxial Delgado.
Ethernet 10BASE 2, utilizacomo medio de comunicación o como Medio
Físico Cable Coaxial Delgado, que es más flexible, y tiene Mayor
maniobrabilidad que el cable grueso.
VENTAJAS Y DESVENTAJAS DE 10BASE 2
Ventajas: Unas de las ventajas con que contaba 10BASE 2, con respecto
a 10BASE 5, era que se utilizaba un cable coaxial Delgado el cual nos
proporcionaba mayor maniobrabilidad a la hora de realizar las
instalaciones.
Desventajas: En unaConfiguración de10BASE 2, loscomponentes para
realizar esta red son difíciles de encontrar en la Actualidad.
• En su topología Física, es sensible a las Reflexiones del Señal Dentro
del cable Coaxial.
CABLE COAXIAL FINO: THINNET
Cable coaxial delgado, Ethernet 10Base2, RG-58, Velocidad de 10Mbps,
Longitud máxima de 185 Mts. una impedancia de 50 ohmios.
Conectores BNC

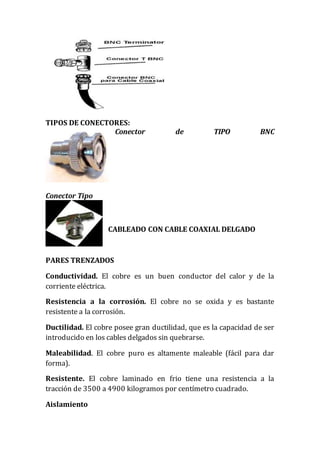

5. TIPOS DE CONECTORES:
Conector de TIPO BNC
Conector Tipo
CABLEADO CON CABLE COAXIAL DELGADO
PARES TRENZADOS
Conductividad. El cobre es un buen conductor del calor y de la
corriente eléctrica.
Resistencia a la corrosión. El cobre no se oxida y es bastante
resistente a la corrosión.
Ductilidad. El cobre posee gran ductilidad, que es la capacidad de ser
introducido en los cables delgados sin quebrarse.
Maleabilidad. El cobre puro es altamente maleable (fácil para dar
forma).
Resistente. El cobre laminado en frio tiene una resistencia a la
tracción de 3500 a 4900 kilogramos por centímetro cuadrado.
Aislamiento

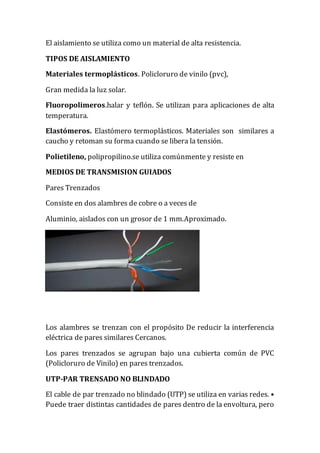

6. El aislamiento se utiliza como un material de alta resistencia.
TIPOS DE AISLAMIENTO
Materiales termoplásticos. Policloruro de vinilo (pvc),
Gran medida la luz solar.
Fluoropolimeros.halar y teflón. Se utilizan para aplicaciones de alta
temperatura.
Elastómeros. Elastómero termoplásticos. Materiales son similares a
caucho y retoman su forma cuando se libera la tensión.
Polietileno, polipropilino.se utiliza comúnmente y resiste en
MEDIOS DE TRANSMISION GUIADOS
Pares Trenzados
Consiste en dos alambres de cobre o a veces de
Aluminio, aislados con un grosor de 1 mm.Aproximado.
Los alambres se trenzan con el propósito De reducir la interferencia
eléctrica de pares similares Cercanos.
Los pares trenzados se agrupan bajo una cubierta común de PVC
(Policloruro de Vinilo) en pares trenzados.
UTP-PAR TRENSADO NO BLINDADO
El cable de par trenzado no blindado (UTP) se utiliza en varias redes. •
Puede traer distintas cantidades de pares dentro de la envoltura, pero

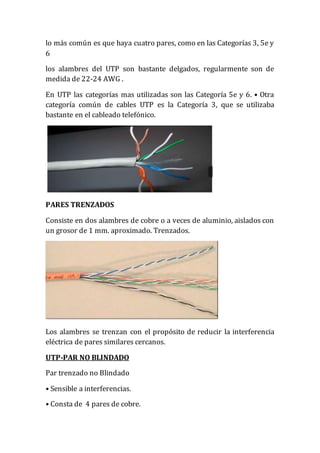

7. lo más común es que haya cuatro pares, como en las Categorías 3, 5e y
6
los alambres del UTP son bastante delgados, regularmente son de
medida de 22-24 AWG .
En UTP las categorías mas utilizadas son las Categoría 5e y 6. • Otra
categoría común de cables UTP es la Categoría 3, que se utilizaba
bastante en el cableado telefónico.
PARES TRENZADOS
Consiste en dos alambres de cobre o a veces de aluminio, aislados con
un grosor de 1 mm. aproximado. Trenzados.
Los alambres se trenzan con el propósito de reducir la interferencia
eléctrica de pares similares cercanos.
UTP-PAR NO BLINDADO
Par trenzado no Blindado
• Sensible a interferencias.
• Consta de 4 pares de cobre.

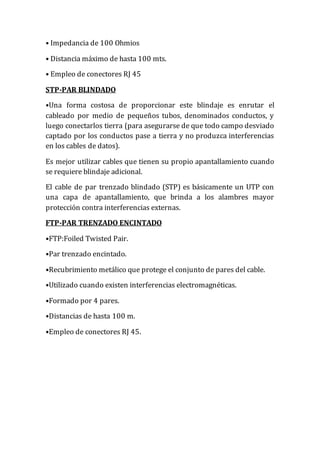

8. • Impedancia de 100 Ohmios
• Distancia máximo de hasta 100 mts.
• Empleo de conectores RJ 45
STP-PAR BLINDADO
•Una forma costosa de proporcionar este blindaje es enrutar el
cableado por medio de pequeños tubos, denominados conductos, y
luego conectarlos tierra (para asegurarse de que todo campo desviado
captado por los conductos pase a tierra y no produzca interferencias
en los cables de datos).
Es mejor utilizar cables que tienen su propio apantallamiento cuando
se requiere blindaje adicional.
El cable de par trenzado blindado (STP) es básicamente un UTP con
una capa de apantallamiento, que brinda a los alambres mayor
protección contra interferencias externas.
FTP-PAR TRENZADO ENCINTADO
•FTP:Foiled Twisted Pair.
•Par trenzado encintado.
•Recubrimiento metálico que protege el conjunto de pares del cable.
•Utilizado cuando existen interferencias electromagnéticas.
•Formado por 4 pares.
•Distancias de hasta 100 m.
•Empleo de conectores RJ 45.

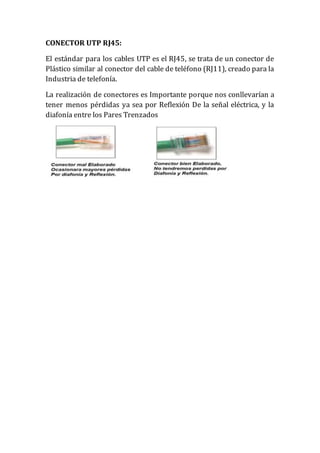

9. CONECTOR UTP RJ45:
El estándar para los cables UTP es el RJ45, se trata de un conector de
Plástico similar al conector del cable de teléfono (RJ11), creado para la
Industria de telefonía.
La realización de conectores es Importante porque nos conllevarían a
tener menos pérdidas ya sea por Reflexión De la señal eléctrica, y la
diafonía entre los Pares Trenzados
