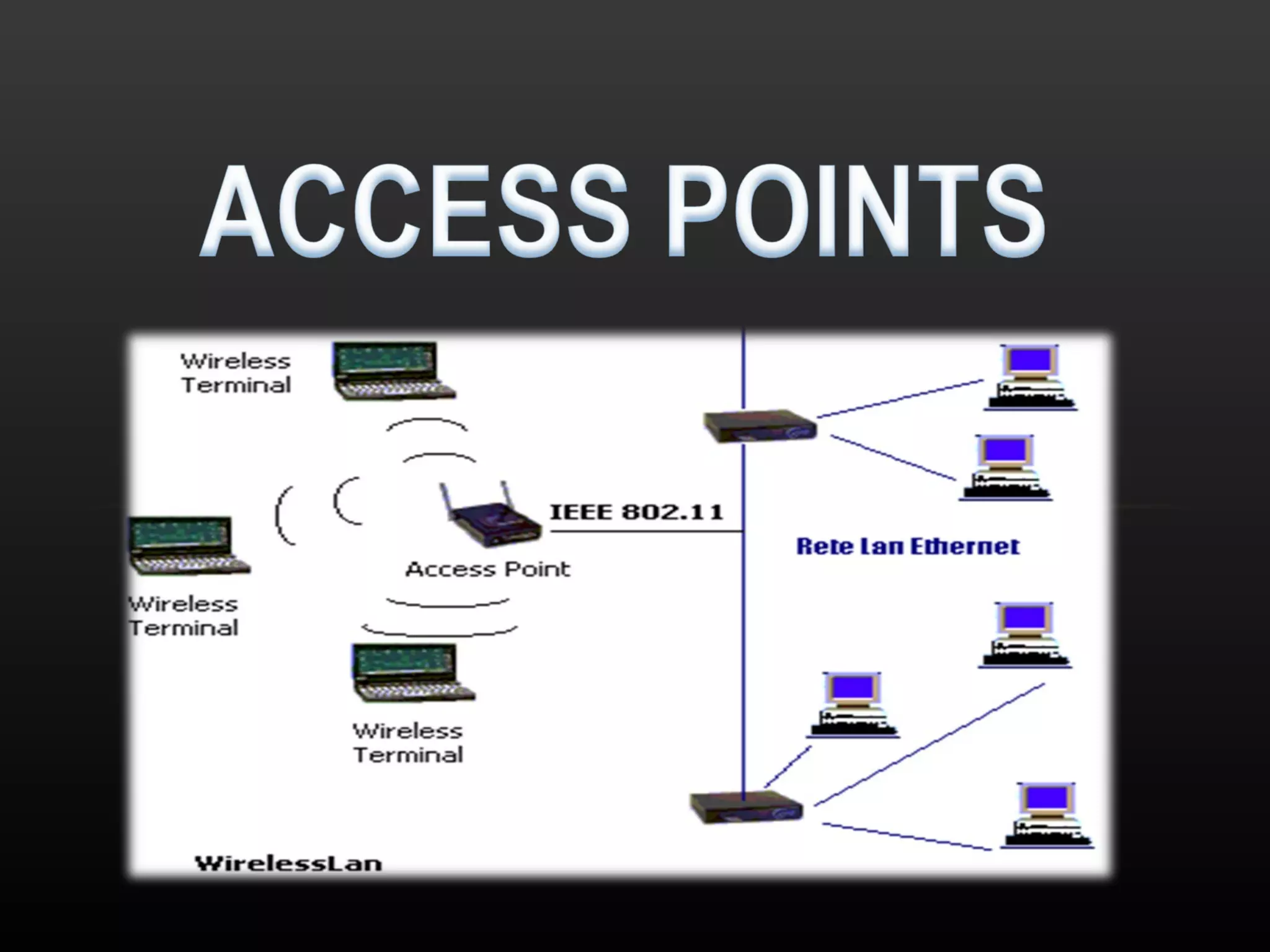

Un access point actúa como un centro de comunicaciones inalámbricas que enlaza redes cableadas e inalámbricas. Los access points proporcionan seguridad y permiten el roaming entre múltiples puntos de acceso. Los LEDs de un access point indican su estado, con luces verdes para una actividad normal, ámbar para advertencias y rojo para errores o una actualización en curso.

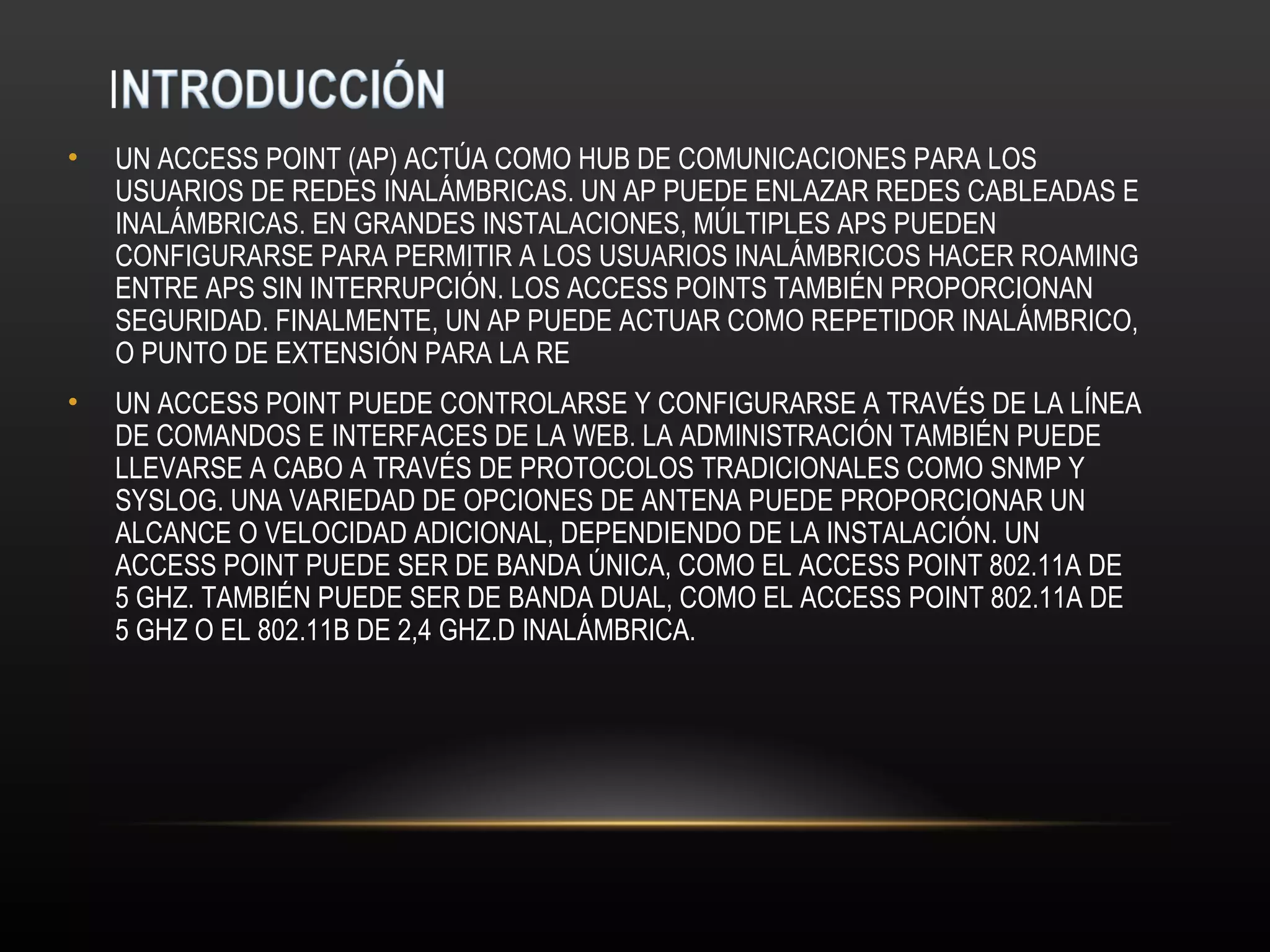

2. • UN ACCESS POINT (AP) ACTÚA COMO HUB DE COMUNICACIONES PARA LOS
USUARIOS DE REDES INALÁMBRICAS. UN AP PUEDE ENLAZAR REDES CABLEADAS E
INALÁMBRICAS. EN GRANDES INSTALACIONES, MÚLTIPLES APS PUEDEN
CONFIGURARSE PARA PERMITIR A LOS USUARIOS INALÁMBRICOS HACER ROAMING
ENTRE APS SIN INTERRUPCIÓN. LOS ACCESS POINTS TAMBIÉN PROPORCIONAN
SEGURIDAD. FINALMENTE, UN AP PUEDE ACTUAR COMO REPETIDOR INALÁMBRICO,
O PUNTO DE EXTENSIÓN PARA LA RE
• UN ACCESS POINT PUEDE CONTROLARSE Y CONFIGURARSE A TRAVÉS DE LA LÍNEA
DE COMANDOS E INTERFACES DE LA WEB. LA ADMINISTRACIÓN TAMBIÉN PUEDE
LLEVARSE A CABO A TRAVÉS DE PROTOCOLOS TRADICIONALES COMO SNMP Y
SYSLOG. UNA VARIEDAD DE OPCIONES DE ANTENA PUEDE PROPORCIONAR UN
ALCANCE O VELOCIDAD ADICIONAL, DEPENDIENDO DE LA INSTALACIÓN. UN
ACCESS POINT PUEDE SER DE BANDA ÚNICA, COMO EL ACCESS POINT 802.11A DE
5 GHZ. TAMBIÉN PUEDE SER DE BANDA DUAL, COMO EL ACCESS POINT 802.11A DE
5 GHZ O EL 802.11B DE 2,4 GHZ.D INALÁMBRICA.

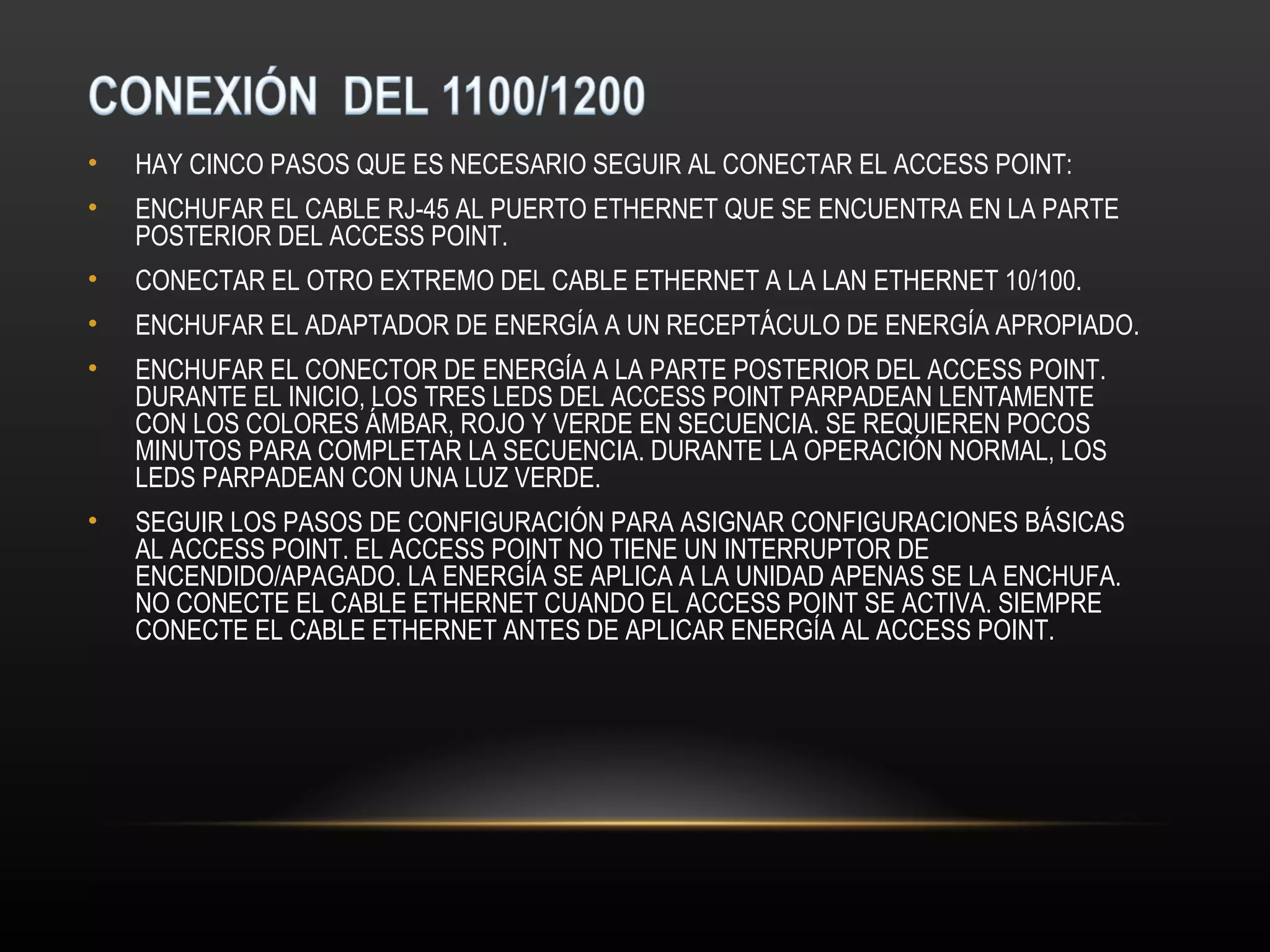

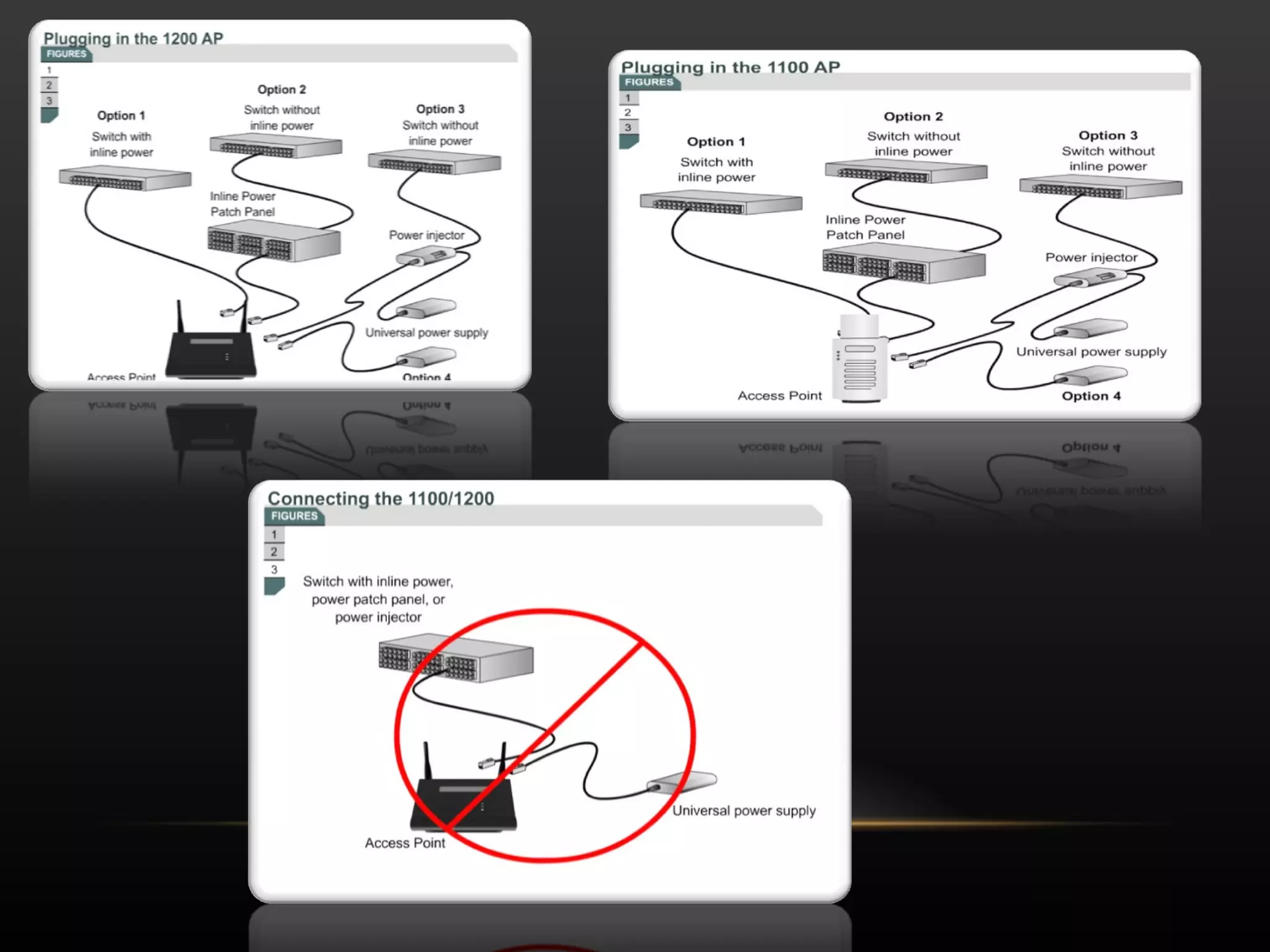

4. • HAY CINCO PASOS QUE ES NECESARIO SEGUIR AL CONECTAR EL ACCESS POINT:
• ENCHUFAR EL CABLE RJ-45 AL PUERTO ETHERNET QUE SE ENCUENTRA EN LA PARTE
POSTERIOR DEL ACCESS POINT.
• CONECTAR EL OTRO EXTREMO DEL CABLE ETHERNET A LA LAN ETHERNET 10/100.
• ENCHUFAR EL ADAPTADOR DE ENERGÍA A UN RECEPTÁCULO DE ENERGÍA APROPIADO.
• ENCHUFAR EL CONECTOR DE ENERGÍA A LA PARTE POSTERIOR DEL ACCESS POINT.
DURANTE EL INICIO, LOS TRES LEDS DEL ACCESS POINT PARPADEAN LENTAMENTE
CON LOS COLORES ÁMBAR, ROJO Y VERDE EN SECUENCIA. SE REQUIEREN POCOS
MINUTOS PARA COMPLETAR LA SECUENCIA. DURANTE LA OPERACIÓN NORMAL, LOS
LEDS PARPADEAN CON UNA LUZ VERDE.
• SEGUIR LOS PASOS DE CONFIGURACIÓN PARA ASIGNAR CONFIGURACIONES BÁSICAS
AL ACCESS POINT. EL ACCESS POINT NO TIENE UN INTERRUPTOR DE
ENCENDIDO/APAGADO. LA ENERGÍA SE APLICA A LA UNIDAD APENAS SE LA ENCHUFA.
NO CONECTE EL CABLE ETHERNET CUANDO EL ACCESS POINT SE ACTIVA. SIEMPRE
CONECTE EL CABLE ETHERNET ANTES DE APLICAR ENERGÍA AL ACCESS POINT.

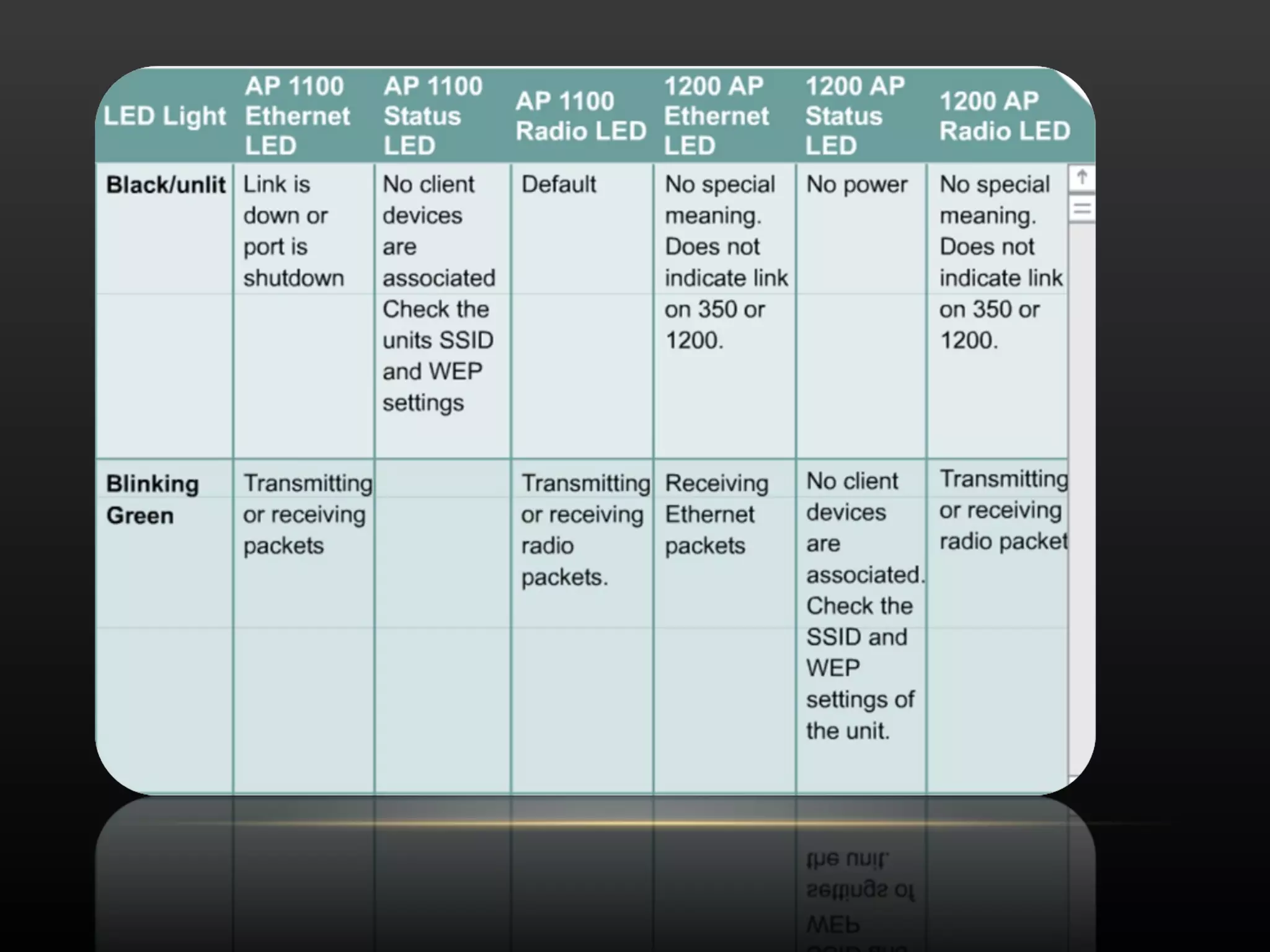

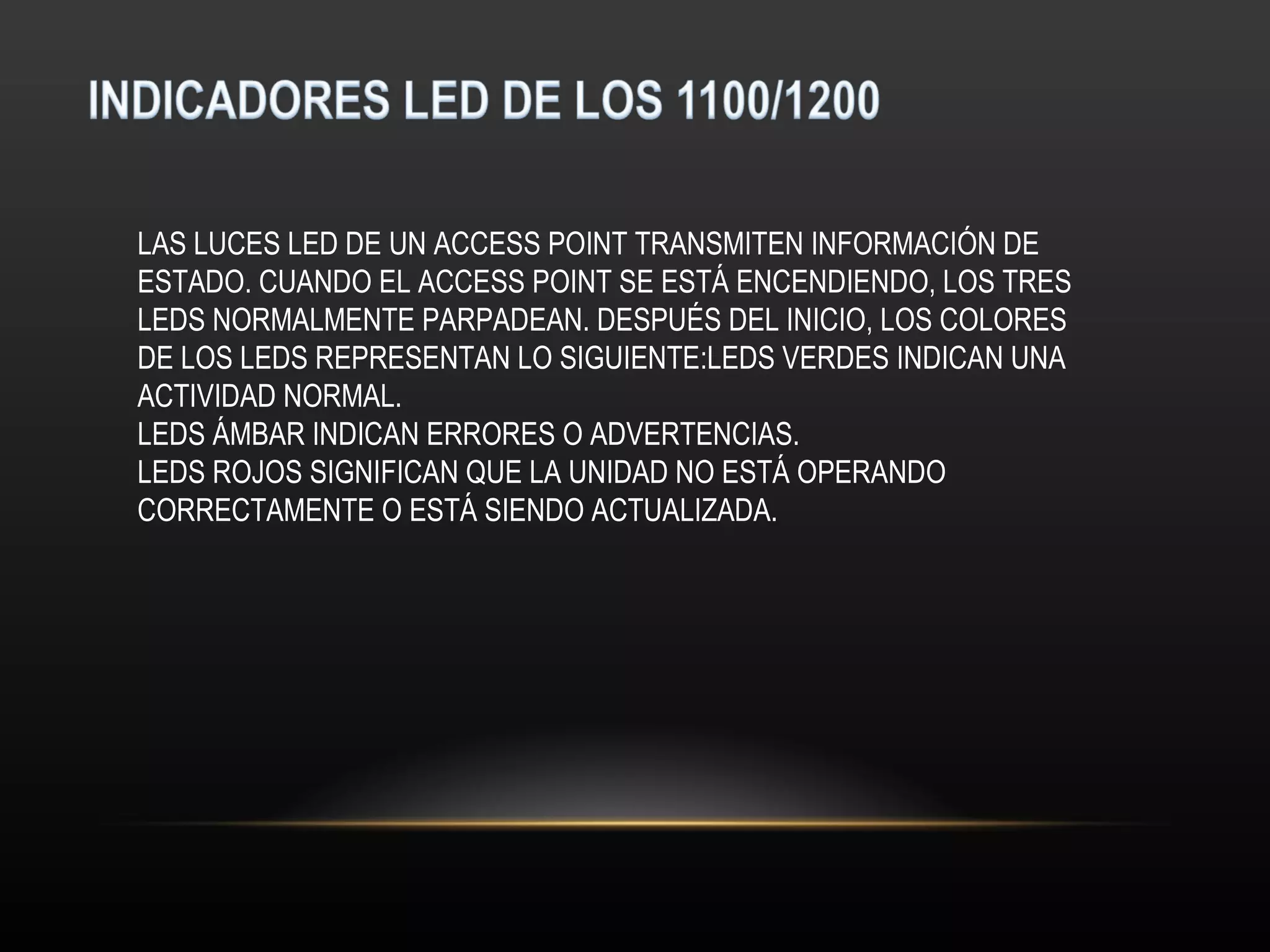

6. LAS LUCES LED DE UN ACCESS POINT TRANSMITEN INFORMACIÓN DE
ESTADO. CUANDO EL ACCESS POINT SE ESTÁ ENCENDIENDO, LOS TRES
LEDS NORMALMENTE PARPADEAN. DESPUÉS DEL INICIO, LOS COLORES
DE LOS LEDS REPRESENTAN LO SIGUIENTE:LEDS VERDES INDICAN UNA
ACTIVIDAD NORMAL.
LEDS ÁMBAR INDICAN ERRORES O ADVERTENCIAS.
LEDS ROJOS SIGNIFICAN QUE LA UNIDAD NO ESTÁ OPERANDO
CORRECTAMENTE O ESTÁ SIENDO ACTUALIZADA.

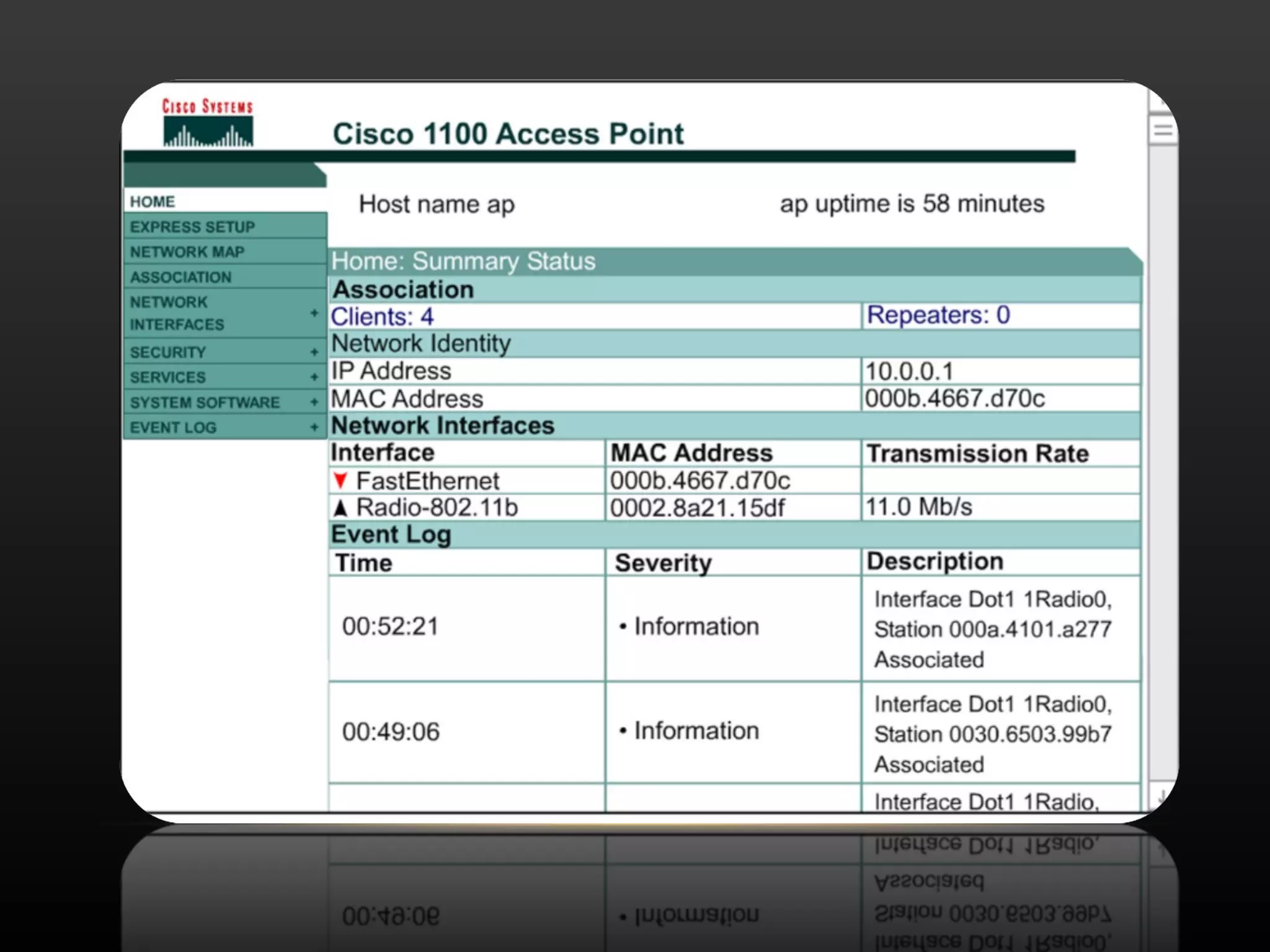

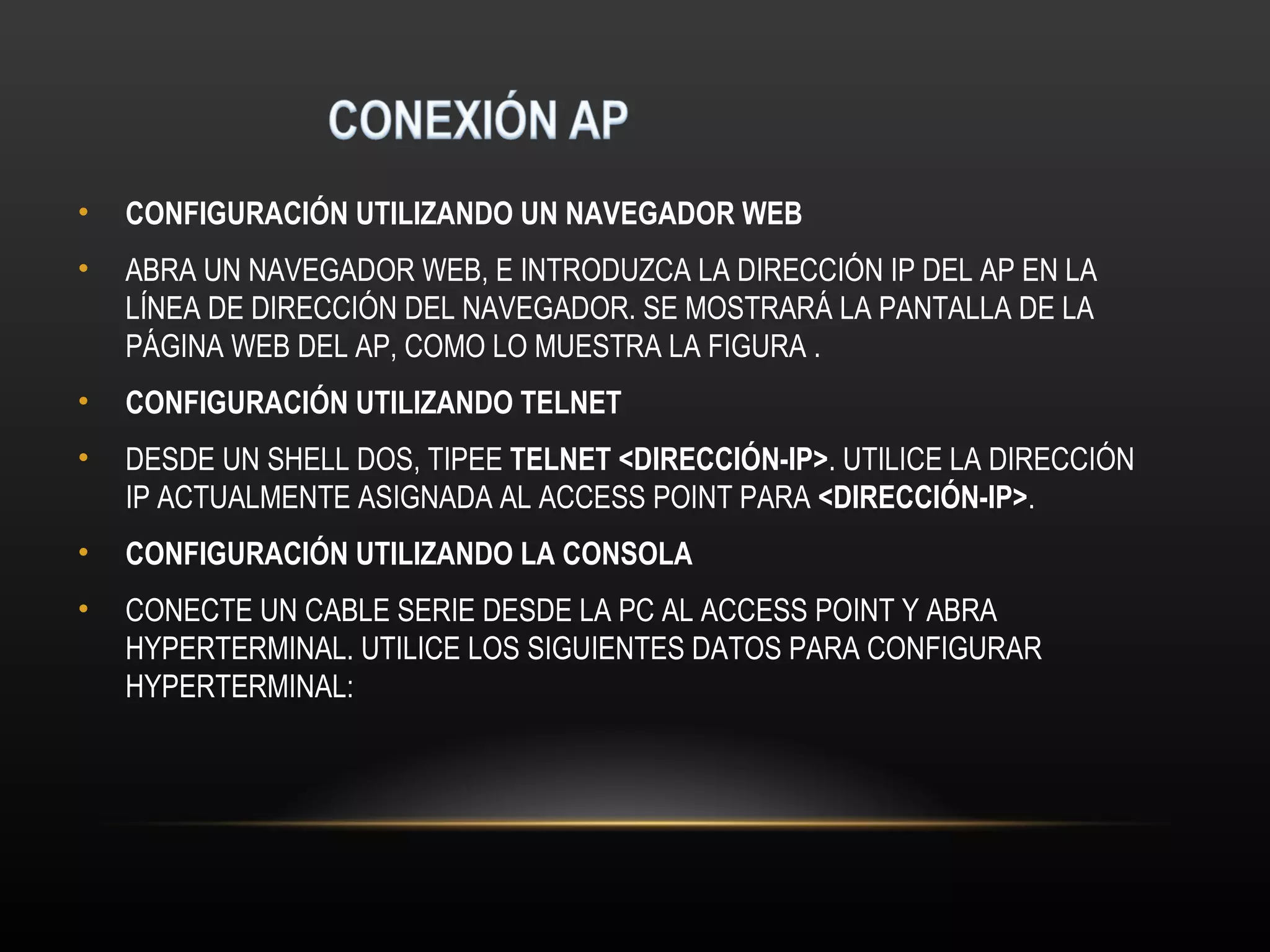

8. • CONFIGURACIÓN UTILIZANDO UN NAVEGADOR WEB
• ABRA UN NAVEGADOR WEB, E INTRODUZCA LA DIRECCIÓN IP DEL AP EN LA
LÍNEA DE DIRECCIÓN DEL NAVEGADOR. SE MOSTRARÁ LA PANTALLA DE LA
PÁGINA WEB DEL AP, COMO LO MUESTRA LA FIGURA .

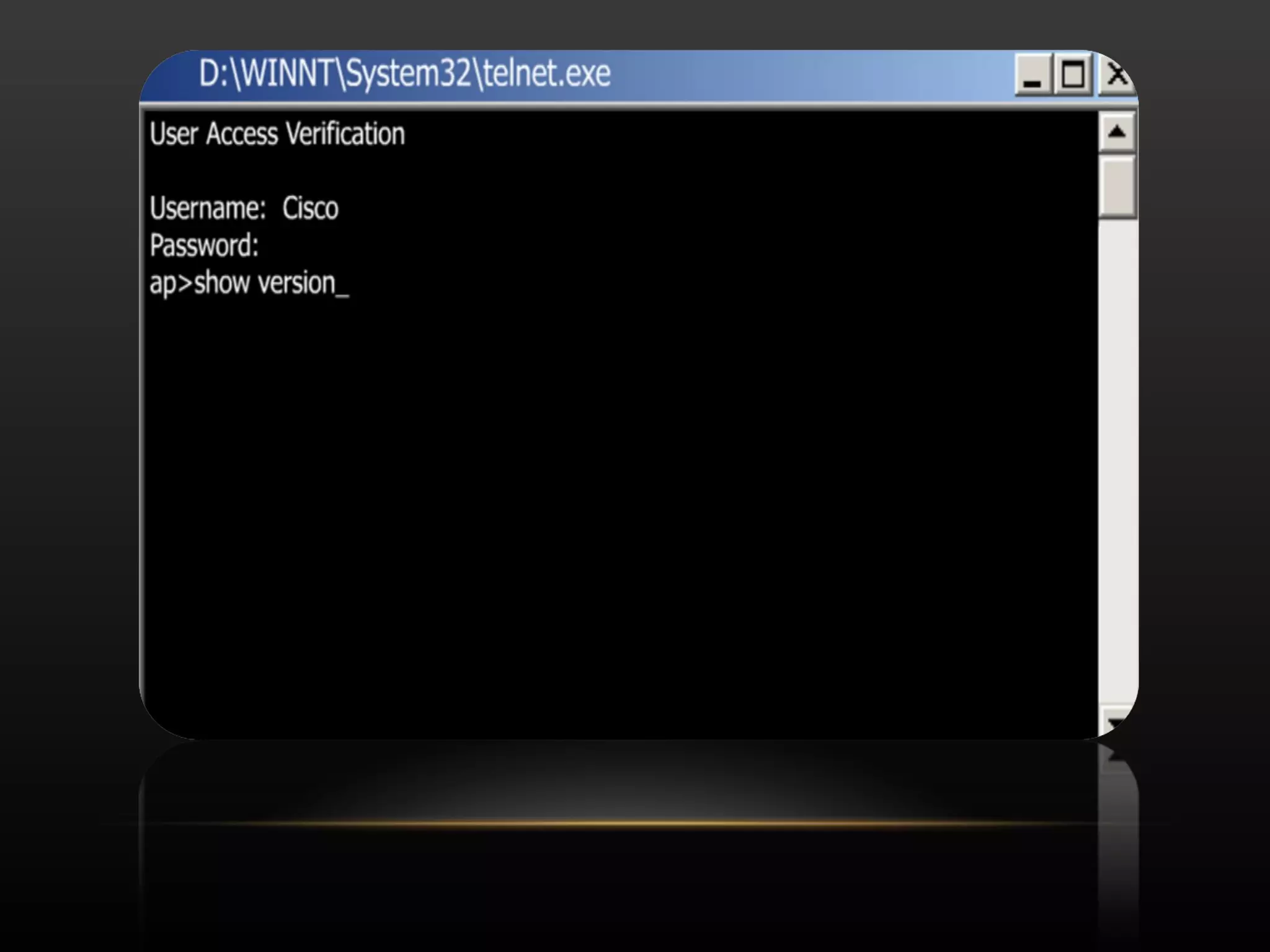

• CONFIGURACIÓN UTILIZANDO TELNET
• DESDE UN SHELL DOS, TIPEE TELNET <DIRECCIÓN-IP>. UTILICE LA DIRECCIÓN
IP ACTUALMENTE ASIGNADA AL ACCESS POINT PARA <DIRECCIÓN-IP>.

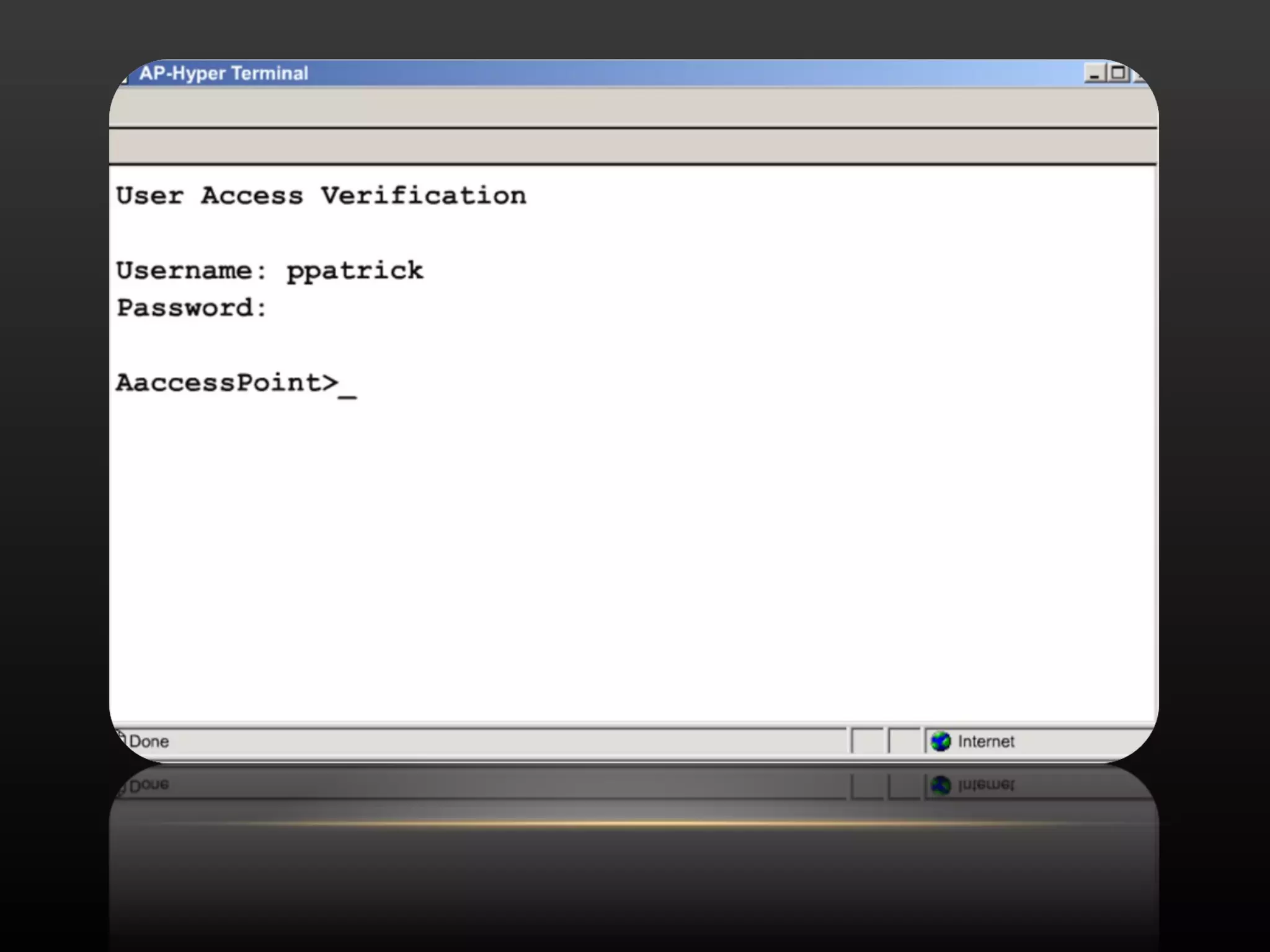

• CONFIGURACIÓN UTILIZANDO LA CONSOLA
• CONECTE UN CABLE SERIE DESDE LA PC AL ACCESS POINT Y ABRA
HYPERTERMINAL. UTILICE LOS SIGUIENTES DATOS PARA CONFIGURAR
HYPERTERMINAL:
