1. MODULO 5
ACCESS POINT (APS)
Harold Dimas Condori Suclle

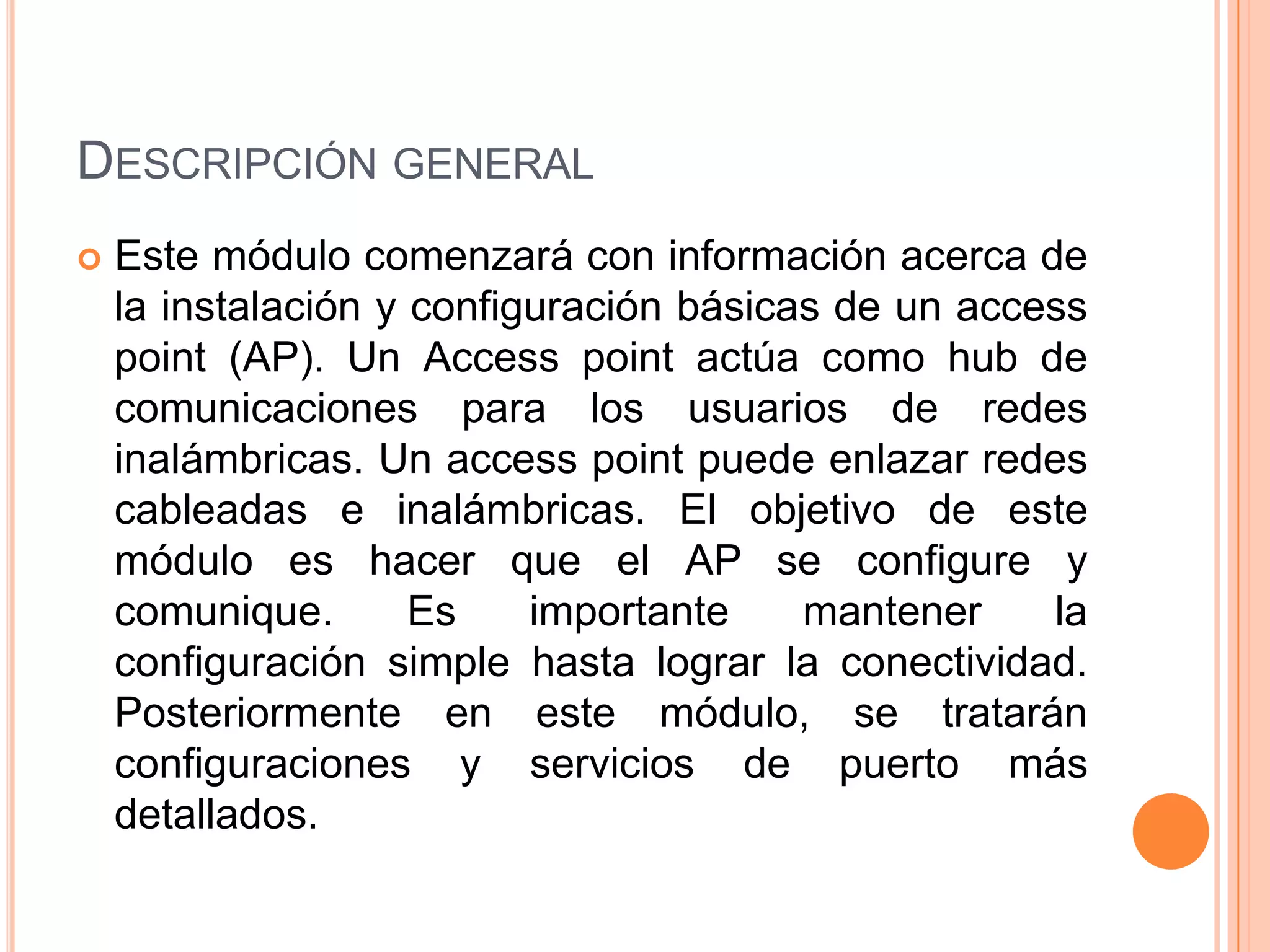

2. DESCRIPCIÓN GENERAL
 Este módulo comenzará con información acerca de
la instalación y configuración básicas de un access
point (AP). Un Access point actúa como hub de
comunicaciones para los usuarios de redes
inalámbricas. Un access point puede enlazar redes
cableadas e inalámbricas. El objetivo de este
módulo es hacer que el AP se configure y
comunique. Es importante mantener la
configuración simple hasta lograr la conectividad.
Posteriormente en este módulo, se tratarán
configuraciones y servicios de puerto más
detallados.

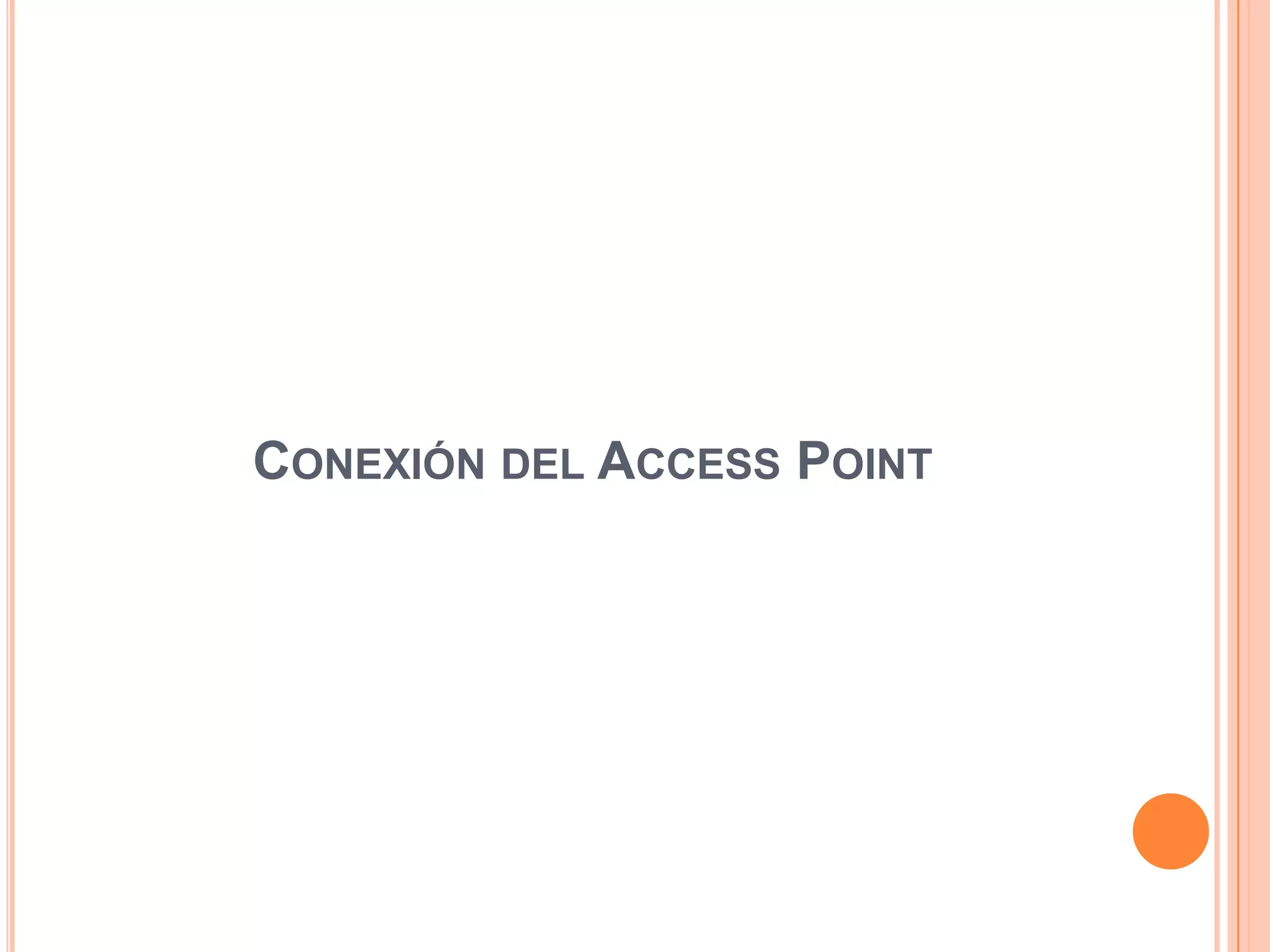

3. CONEXIÓN DEL ACCESS POINT

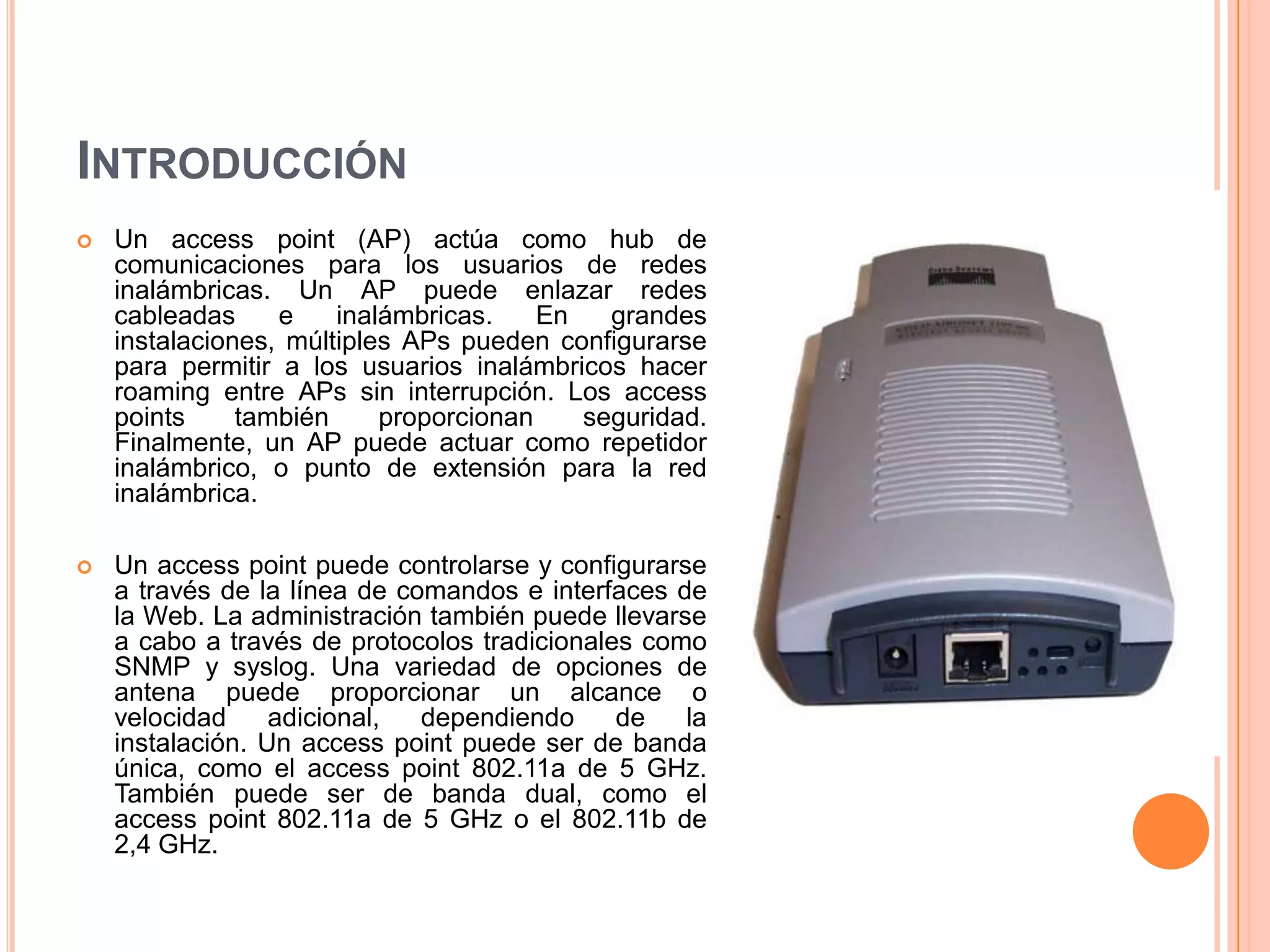

4. INTRODUCCIÓN
 Un access point (AP) actúa como hub de
comunicaciones para los usuarios de redes
inalámbricas. Un AP puede enlazar redes
cableadas e inalámbricas. En grandes
instalaciones, múltiples APs pueden configurarse
para permitir a los usuarios inalámbricos hacer
roaming entre APs sin interrupción. Los access
points también proporcionan seguridad.
Finalmente, un AP puede actuar como repetidor
inalámbrico, o punto de extensión para la red
inalámbrica.
 Un access point puede controlarse y configurarse
a través de la línea de comandos e interfaces de
la Web. La administración también puede llevarse
a cabo a través de protocolos tradicionales como
SNMP y syslog. Una variedad de opciones de
antena puede proporcionar un alcance o
velocidad adicional, dependiendo de la
instalación. Un access point puede ser de banda
única, como el access point 802.11a de 5 GHz.
También puede ser de banda dual, como el
access point 802.11a de 5 GHz o el 802.11b de
2,4 GHz.

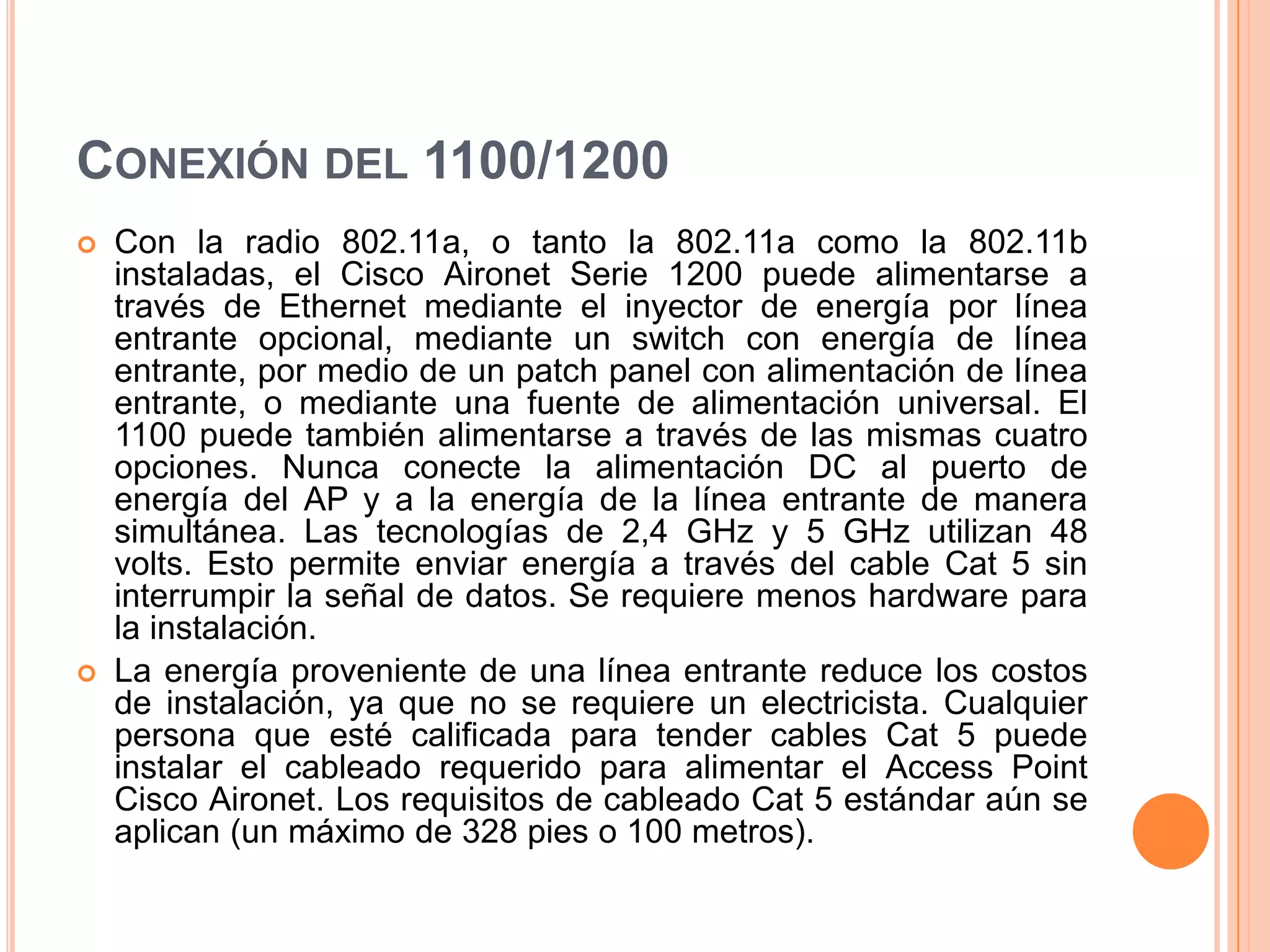

5. CONEXIÓN DEL 1100/1200
 Con la radio 802.11a, o tanto la 802.11a como la 802.11b
instaladas, el Cisco Aironet Serie 1200 puede alimentarse a
través de Ethernet mediante el inyector de energía por línea
entrante opcional, mediante un switch con energía de línea
entrante, por medio de un patch panel con alimentación de línea
entrante, o mediante una fuente de alimentación universal. El
1100 puede también alimentarse a través de las mismas cuatro
opciones. Nunca conecte la alimentación DC al puerto de
energía del AP y a la energía de la línea entrante de manera
simultánea. Las tecnologías de 2,4 GHz y 5 GHz utilizan 48
volts. Esto permite enviar energía a través del cable Cat 5 sin
interrumpir la señal de datos. Se requiere menos hardware para
la instalación.
 La energía proveniente de una línea entrante reduce los costos
de instalación, ya que no se requiere un electricista. Cualquier
persona que esté calificada para tender cables Cat 5 puede
instalar el cableado requerido para alimentar el Access Point
Cisco Aironet. Los requisitos de cableado Cat 5 estándar aún se
aplican (un máximo de 328 pies o 100 metros).

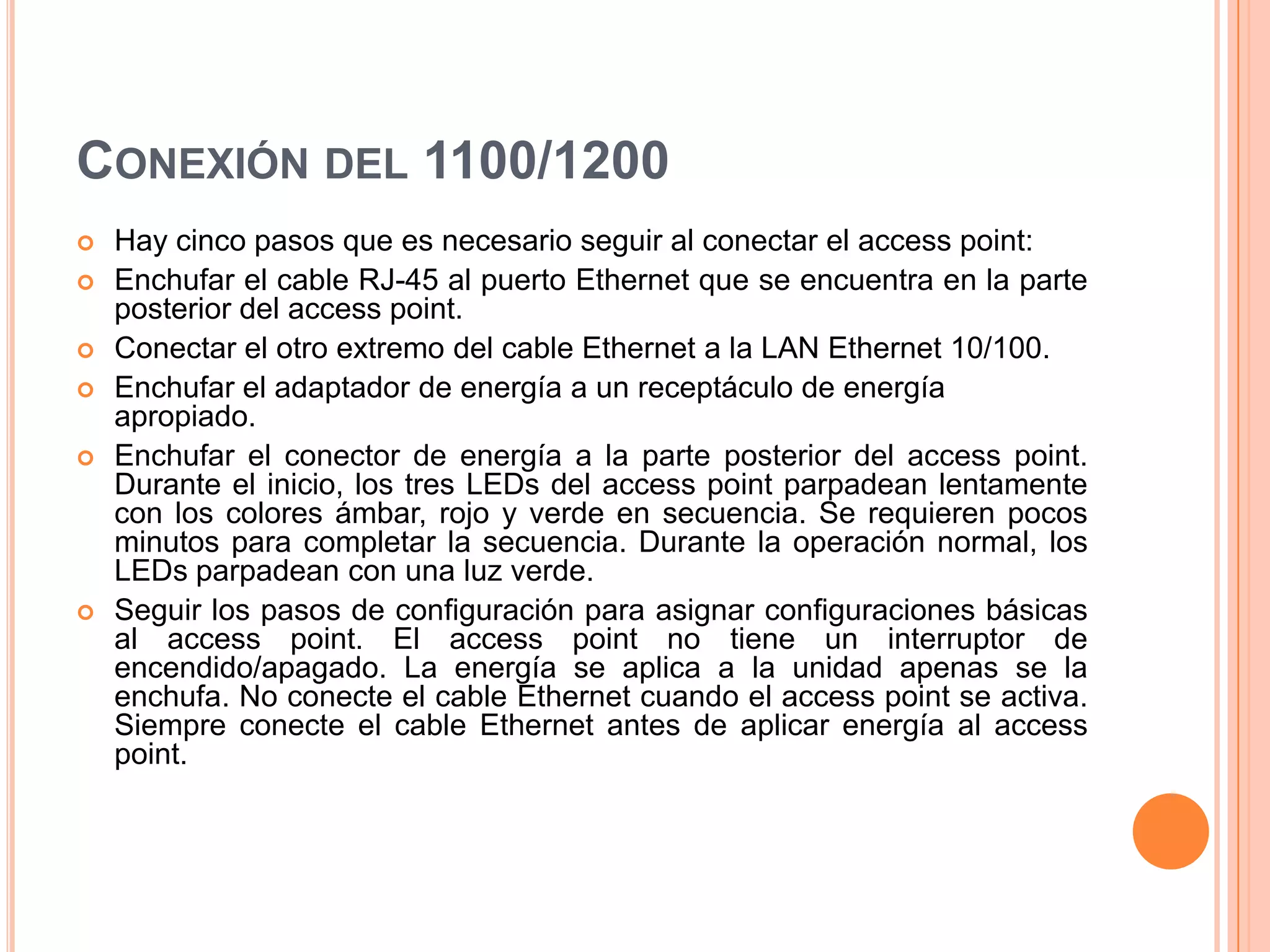

6. CONEXIÓN DEL 1100/1200
 Hay cinco pasos que es necesario seguir al conectar el access point:
 Enchufar el cable RJ-45 al puerto Ethernet que se encuentra en la parte
posterior del access point.
 Conectar el otro extremo del cable Ethernet a la LAN Ethernet 10/100.
 Enchufar el adaptador de energía a un receptáculo de energía
apropiado.
 Enchufar el conector de energía a la parte posterior del access point.
Durante el inicio, los tres LEDs del access point parpadean lentamente
con los colores ámbar, rojo y verde en secuencia. Se requieren pocos
minutos para completar la secuencia. Durante la operación normal, los
LEDs parpadean con una luz verde.
 Seguir los pasos de configuración para asignar configuraciones básicas
al access point. El access point no tiene un interruptor de
encendido/apagado. La energía se aplica a la unidad apenas se la
enchufa. No conecte el cable Ethernet cuando el access point se activa.
Siempre conecte el cable Ethernet antes de aplicar energía al access
point.

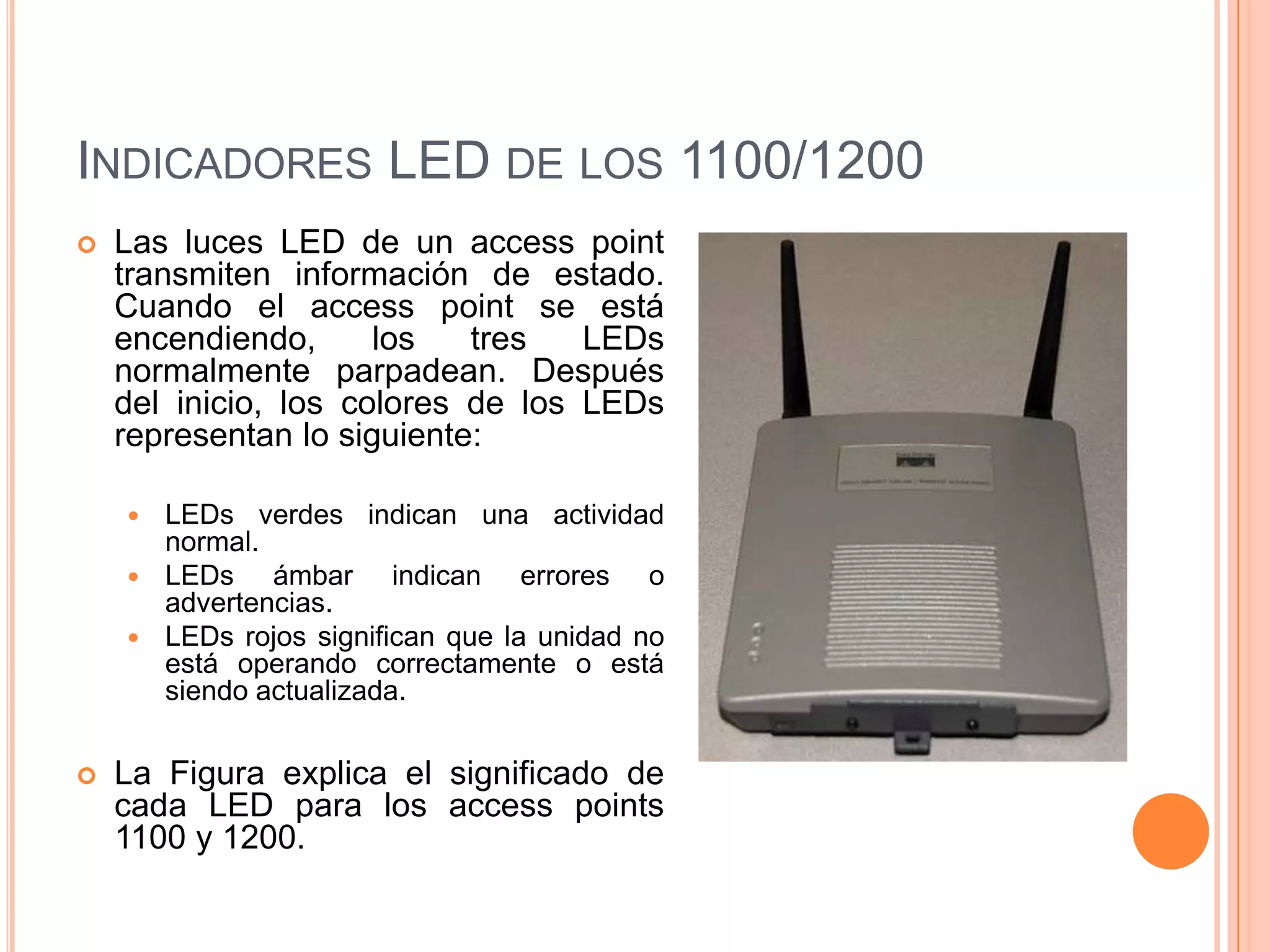

7. INDICADORES LED DE LOS 1100/1200
 Las luces LED de un access point
transmiten información de estado.
Cuando el access point se está
encendiendo, los tres LEDs
normalmente parpadean. Después
del inicio, los colores de los LEDs
representan lo siguiente:
 LEDs verdes indican una actividad
normal.
 LEDs ámbar indican errores o
advertencias.
 LEDs rojos significan que la unidad no
está operando correctamente o está
siendo actualizada.
 La Figura explica el significado de
cada LED para los access points
1100 y 1200.

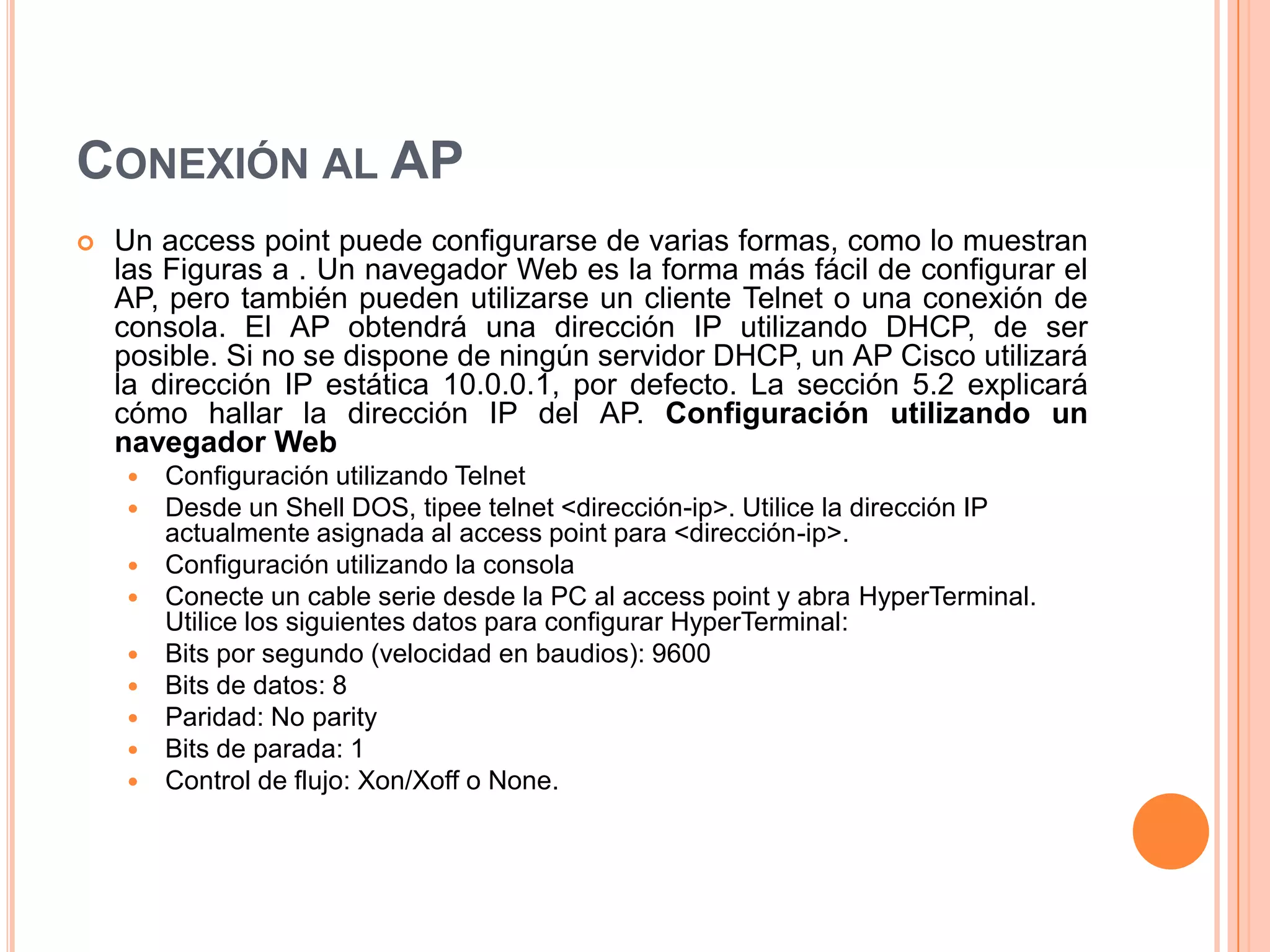

8. CONEXIÓN AL AP
 Un access point puede configurarse de varias formas, como lo muestran
las Figuras a . Un navegador Web es la forma más fácil de configurar el
AP, pero también pueden utilizarse un cliente Telnet o una conexión de
consola. El AP obtendrá una dirección IP utilizando DHCP, de ser
posible. Si no se dispone de ningún servidor DHCP, un AP Cisco utilizará
la dirección IP estática 10.0.0.1, por defecto. La sección 5.2 explicará
cómo hallar la dirección IP del AP. Configuración utilizando un
navegador Web
 Configuración utilizando Telnet
 Desde un Shell DOS, tipee telnet <dirección-ip>. Utilice la dirección IP
actualmente asignada al access point para <dirección-ip>.

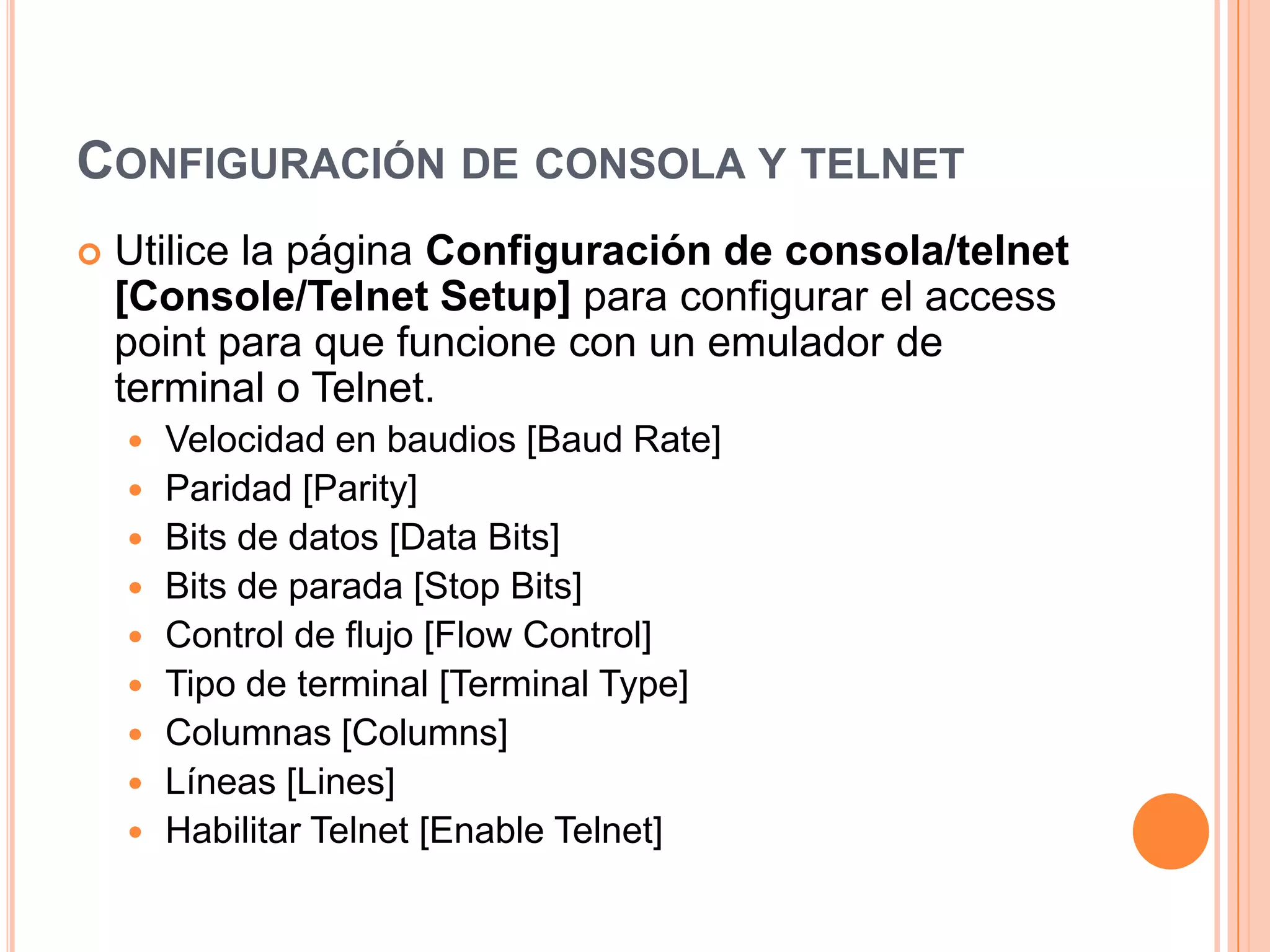

 Configuración utilizando la consola
 Conecte un cable serie desde la PC al access point y abra HyperTerminal.
Utilice los siguientes datos para configurar HyperTerminal:
 Bits por segundo (velocidad en baudios): 9600
 Bits de datos: 8
 Paridad: No parity
 Bits de parada: 1
 Control de flujo: Xon/Xoff o None.

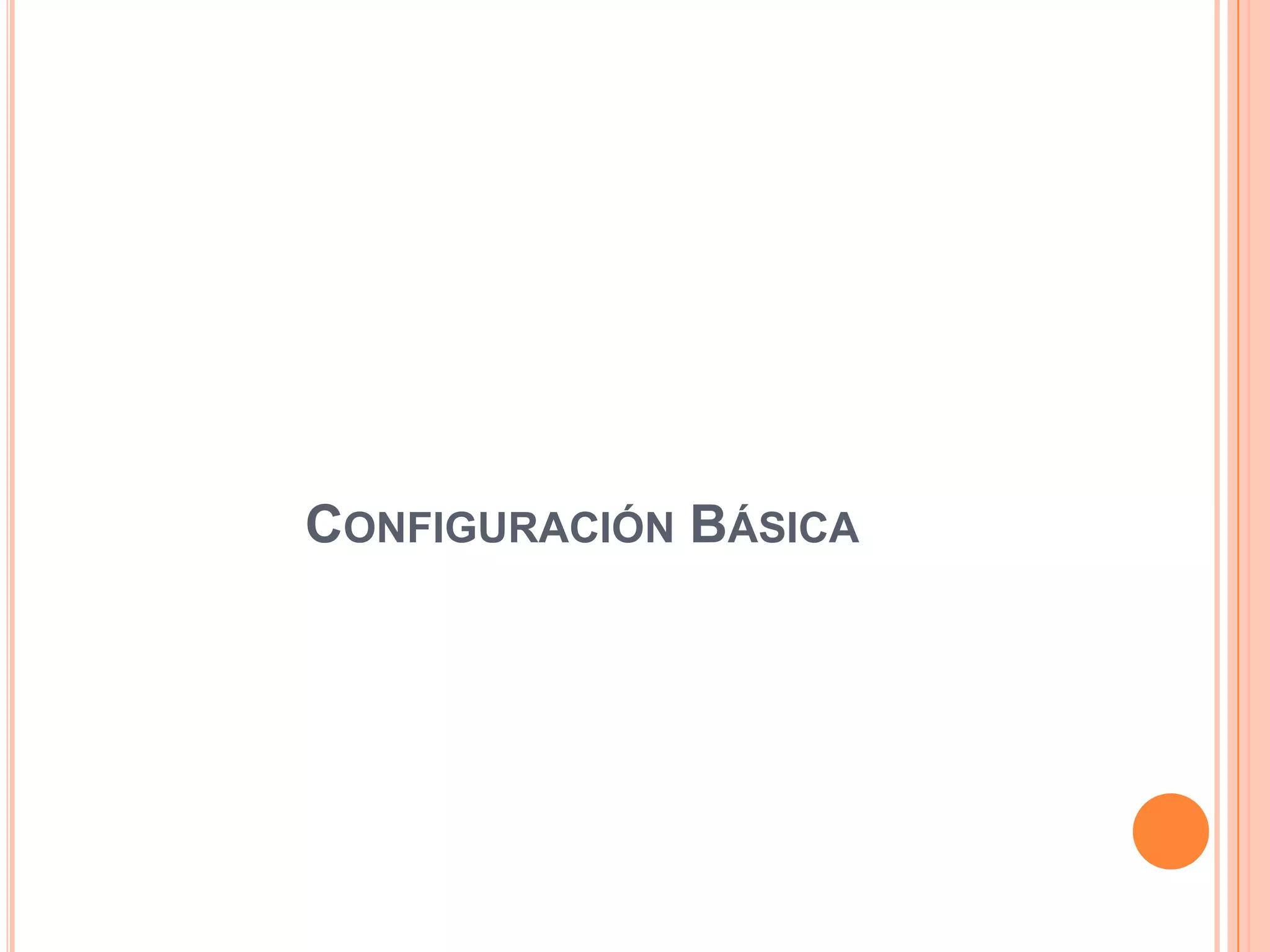

9. CONFIGURACIÓN BÁSICA

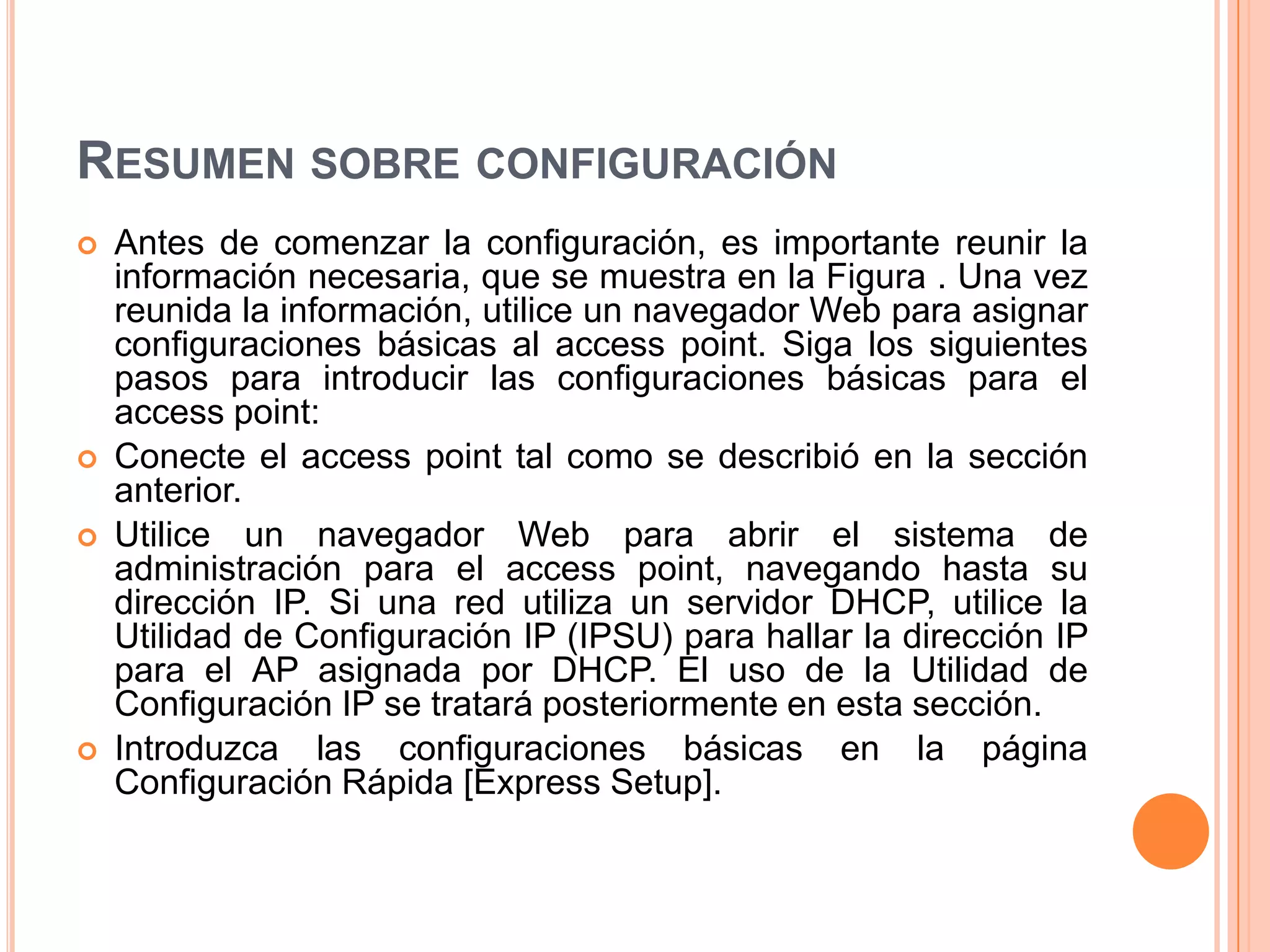

10. RESUMEN SOBRE CONFIGURACIÓN
 Antes de comenzar la configuración, es importante reunir la
información necesaria, que se muestra en la Figura . Una vez
reunida la información, utilice un navegador Web para asignar
configuraciones básicas al access point. Siga los siguientes
pasos para introducir las configuraciones básicas para el
access point:
 Conecte el access point tal como se describió en la sección
anterior.
 Utilice un navegador Web para abrir el sistema de
administración para el access point, navegando hasta su
dirección IP. Si una red utiliza un servidor DHCP, utilice la
Utilidad de Configuración IP (IPSU) para hallar la dirección IP
para el AP asignada por DHCP. El uso de la Utilidad de
Configuración IP se tratará posteriormente en esta sección.
 Introduzca las configuraciones básicas en la página
Configuración Rápida [Express Setup].

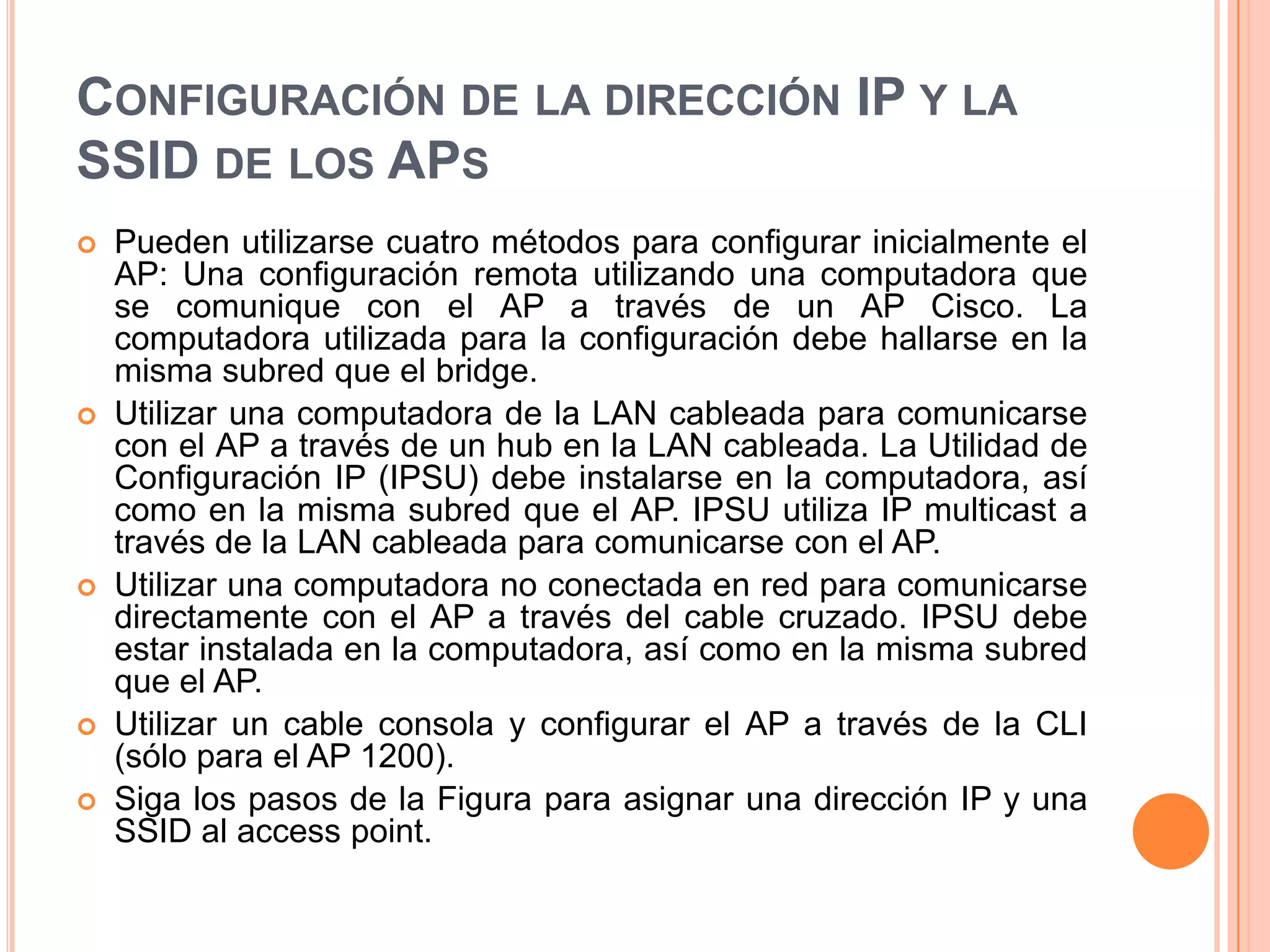

11. CONFIGURACIÓN DE LA DIRECCIÓN IP Y LA
SSID DE LOS APS
 Pueden utilizarse cuatro métodos para configurar inicialmente el
AP: Una configuración remota utilizando una computadora que
se comunique con el AP a través de un AP Cisco. La
computadora utilizada para la configuración debe hallarse en la
misma subred que el bridge.
 Utilizar una computadora de la LAN cableada para comunicarse
con el AP a través de un hub en la LAN cableada. La Utilidad de
Configuración IP (IPSU) debe instalarse en la computadora, así
como en la misma subred que el AP. IPSU utiliza IP multicast a
través de la LAN cableada para comunicarse con el AP.
 Utilizar una computadora no conectada en red para comunicarse
directamente con el AP a través del cable cruzado. IPSU debe
estar instalada en la computadora, así como en la misma subred
que el AP.
 Utilizar un cable consola y configurar el AP a través de la CLI
(sólo para el AP 1200).
 Siga los pasos de la Figura para asignar una dirección IP y una
SSID al access point.

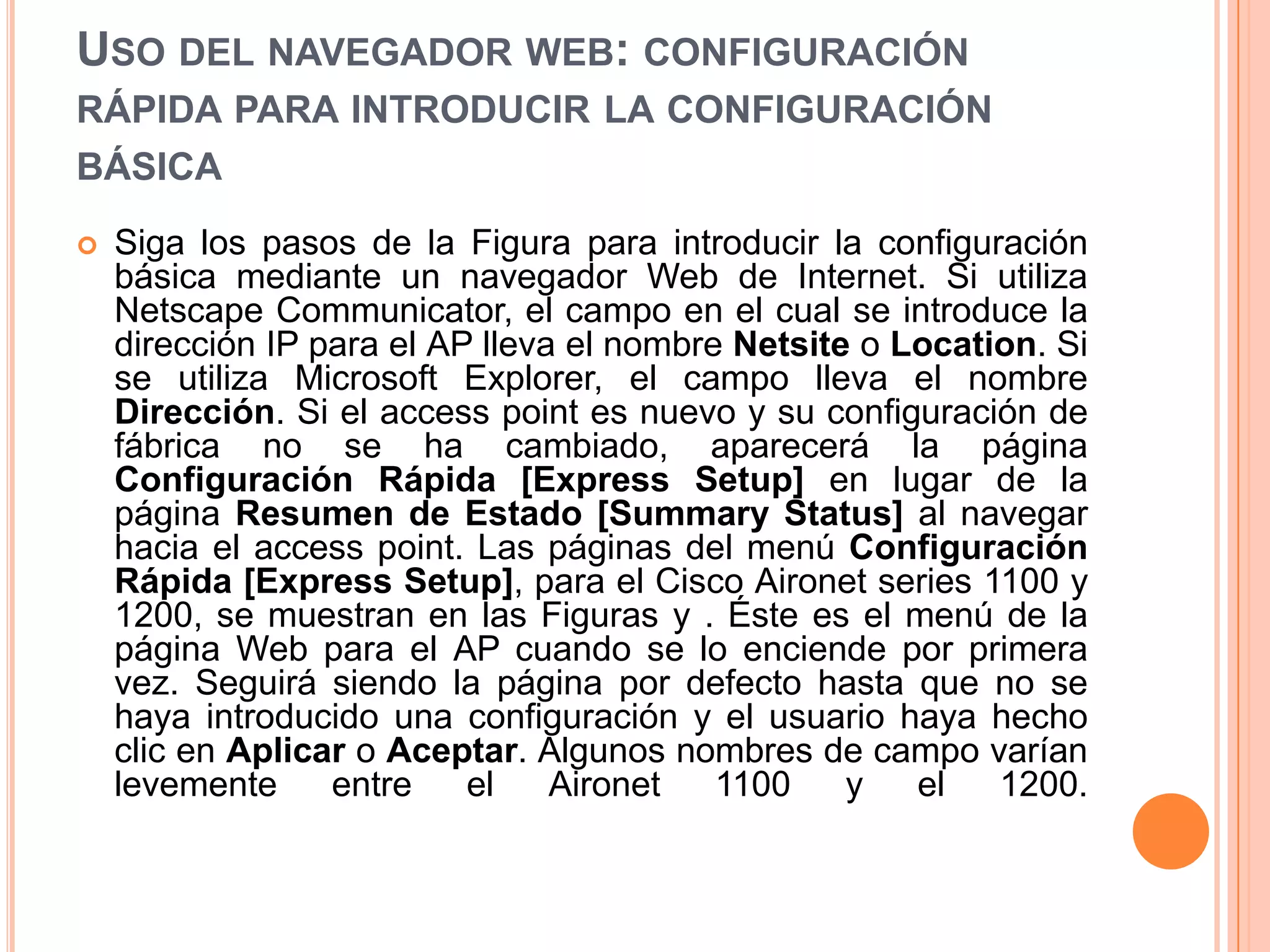

12. USO DEL NAVEGADOR WEB: CONFIGURACIÓN
RÁPIDA PARA INTRODUCIR LA CONFIGURACIÓN
BÁSICA
 Siga los pasos de la Figura para introducir la configuración
básica mediante un navegador Web de Internet. Si utiliza
Netscape Communicator, el campo en el cual se introduce la
dirección IP para el AP lleva el nombre Netsite o Location. Si
se utiliza Microsoft Explorer, el campo lleva el nombre
Dirección. Si el access point es nuevo y su configuración de
fábrica no se ha cambiado, aparecerá la página
Configuración Rápida [Express Setup] en lugar de la
página Resumen de Estado [Summary Status] al navegar
hacia el access point. Las páginas del menú Configuración
Rápida [Express Setup], para el Cisco Aironet series 1100 y
1200, se muestran en las Figuras y . Éste es el menú de la
página Web para el AP cuando se lo enciende por primera
vez. Seguirá siendo la página por defecto hasta que no se
haya introducido una configuración y el usuario haya hecho
clic en Aplicar o Aceptar. Algunos nombres de campo varían
levemente entre el Aironet 1100 y el 1200.

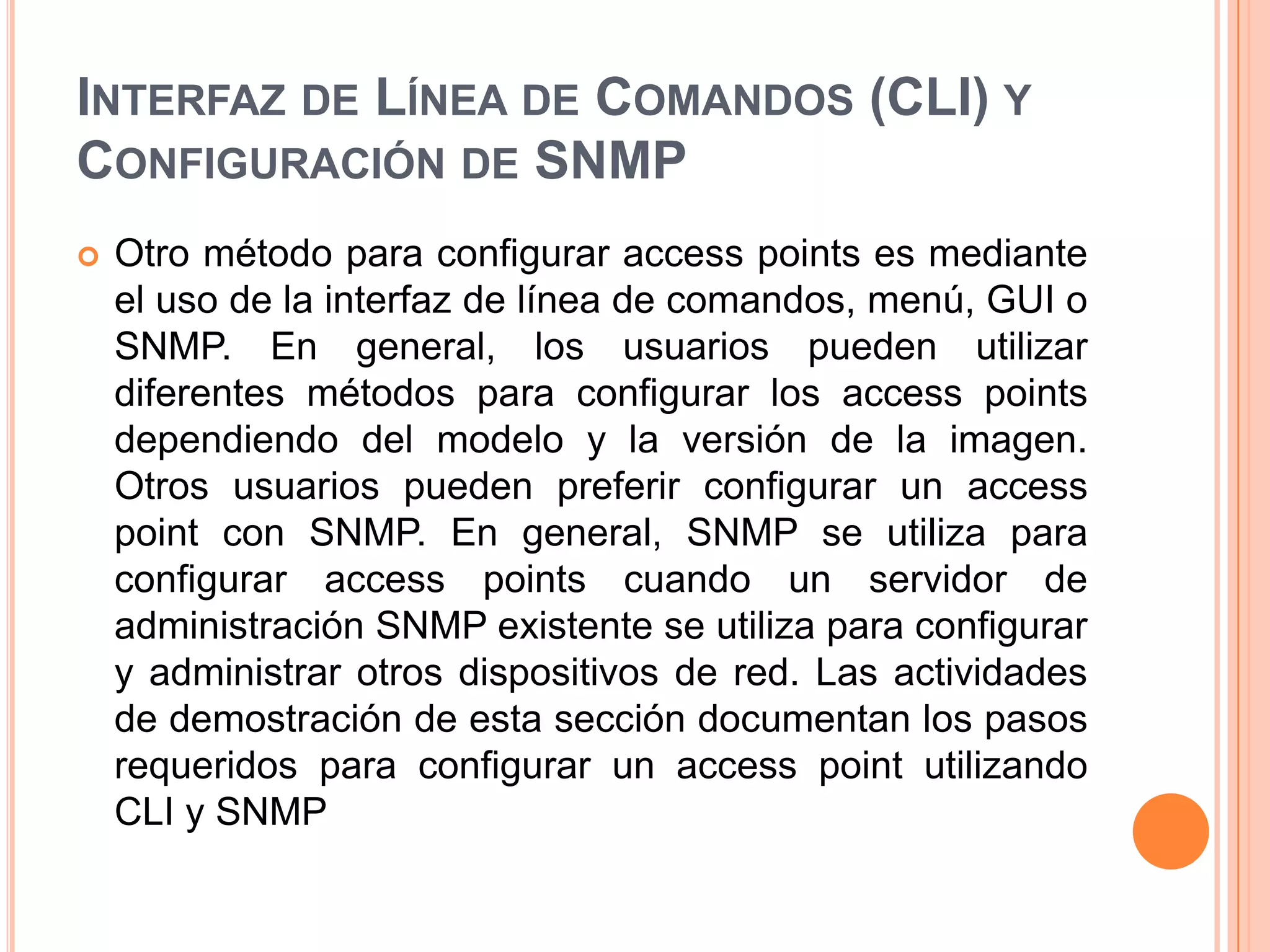

13. INTERFAZ DE LÍNEA DE COMANDOS (CLI) Y
CONFIGURACIÓN DE SNMP
 Otro método para configurar access points es mediante
el uso de la interfaz de línea de comandos, menú, GUI o
SNMP. En general, los usuarios pueden utilizar
diferentes métodos para configurar los access points
dependiendo del modelo y la versión de la imagen.
Otros usuarios pueden preferir configurar un access
point con SNMP. En general, SNMP se utiliza para
configurar access points cuando un servidor de
administración SNMP existente se utiliza para configurar
y administrar otros dispositivos de red. Las actividades
de demostración de esta sección documentan los pasos
requeridos para configurar un access point utilizando
CLI y SNMP

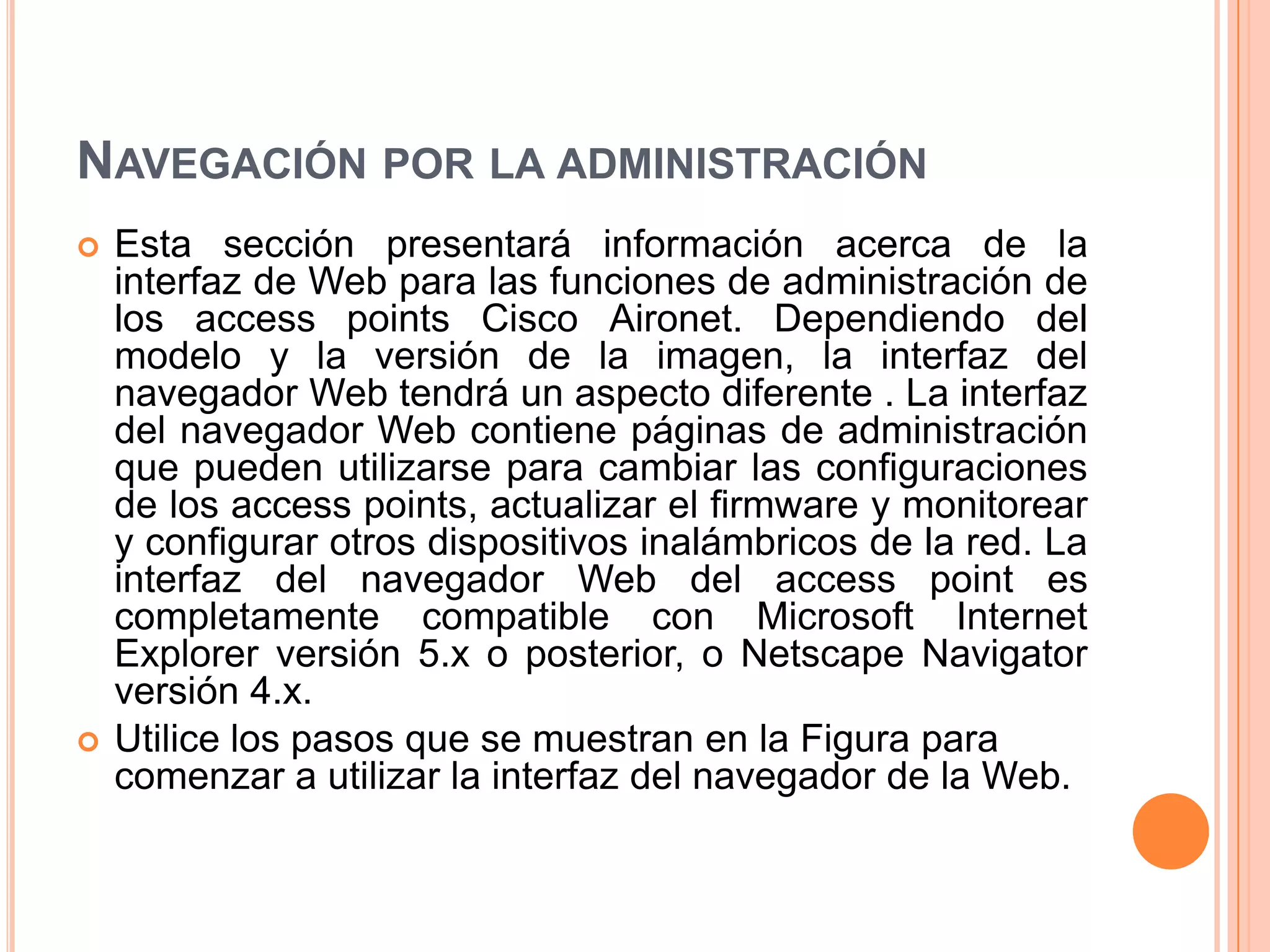

14. NAVEGACIÓN POR LA ADMINISTRACIÓN
 Esta sección presentará información acerca de la
interfaz de Web para las funciones de administración de
los access points Cisco Aironet. Dependiendo del
modelo y la versión de la imagen, la interfaz del
navegador Web tendrá un aspecto diferente . La interfaz
del navegador Web contiene páginas de administración
que pueden utilizarse para cambiar las configuraciones
de los access points, actualizar el firmware y monitorear
y configurar otros dispositivos inalámbricos de la red. La
interfaz del navegador Web del access point es
completamente compatible con Microsoft Internet
Explorer versión 5.x o posterior, o Netscape Navigator
versión 4.x.
 Utilice los pasos que se muestran en la Figura para
comenzar a utilizar la interfaz del navegador de la Web.

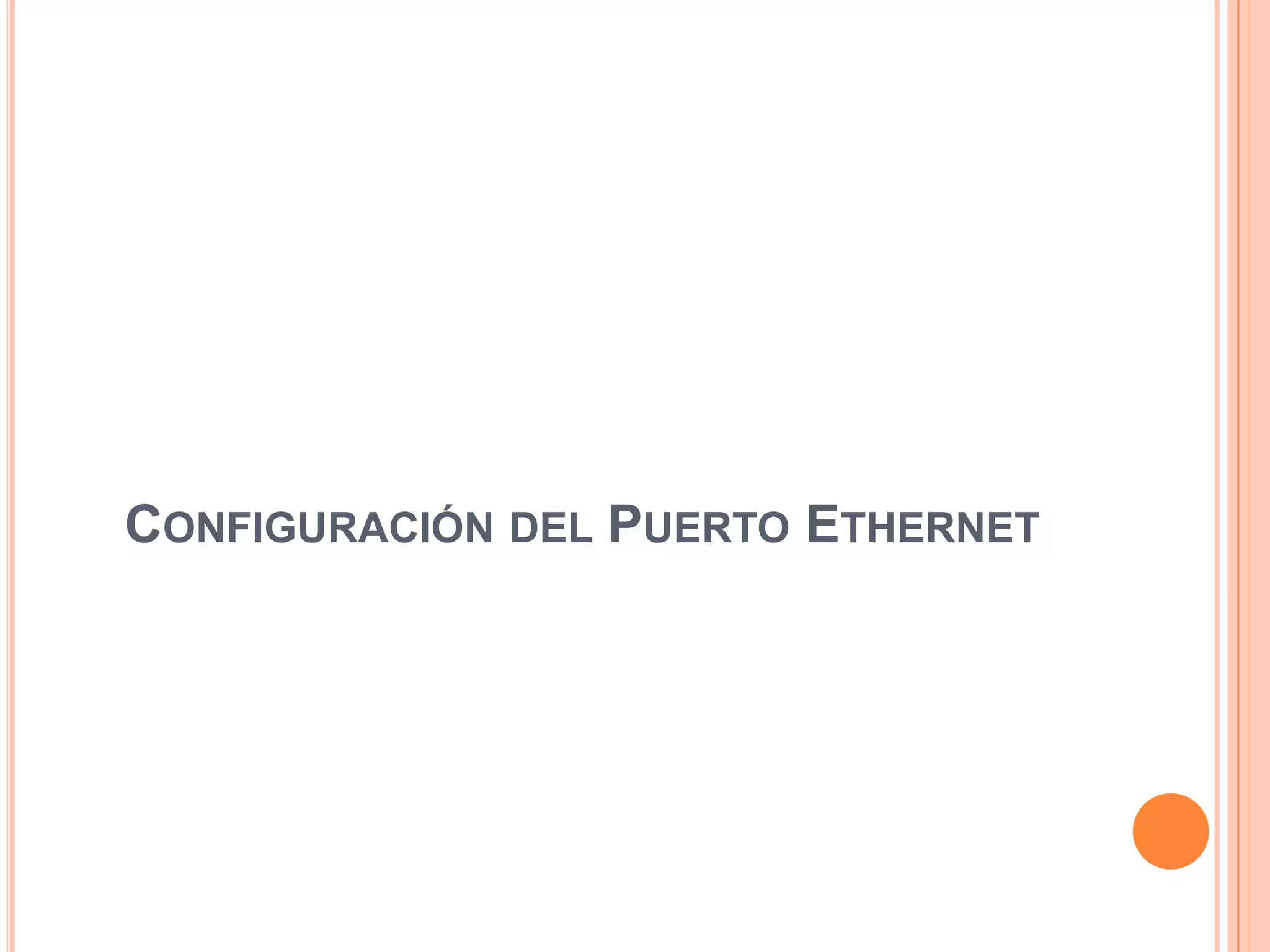

15. CONFIGURACIÓN DEL PUERTO ETHERNET

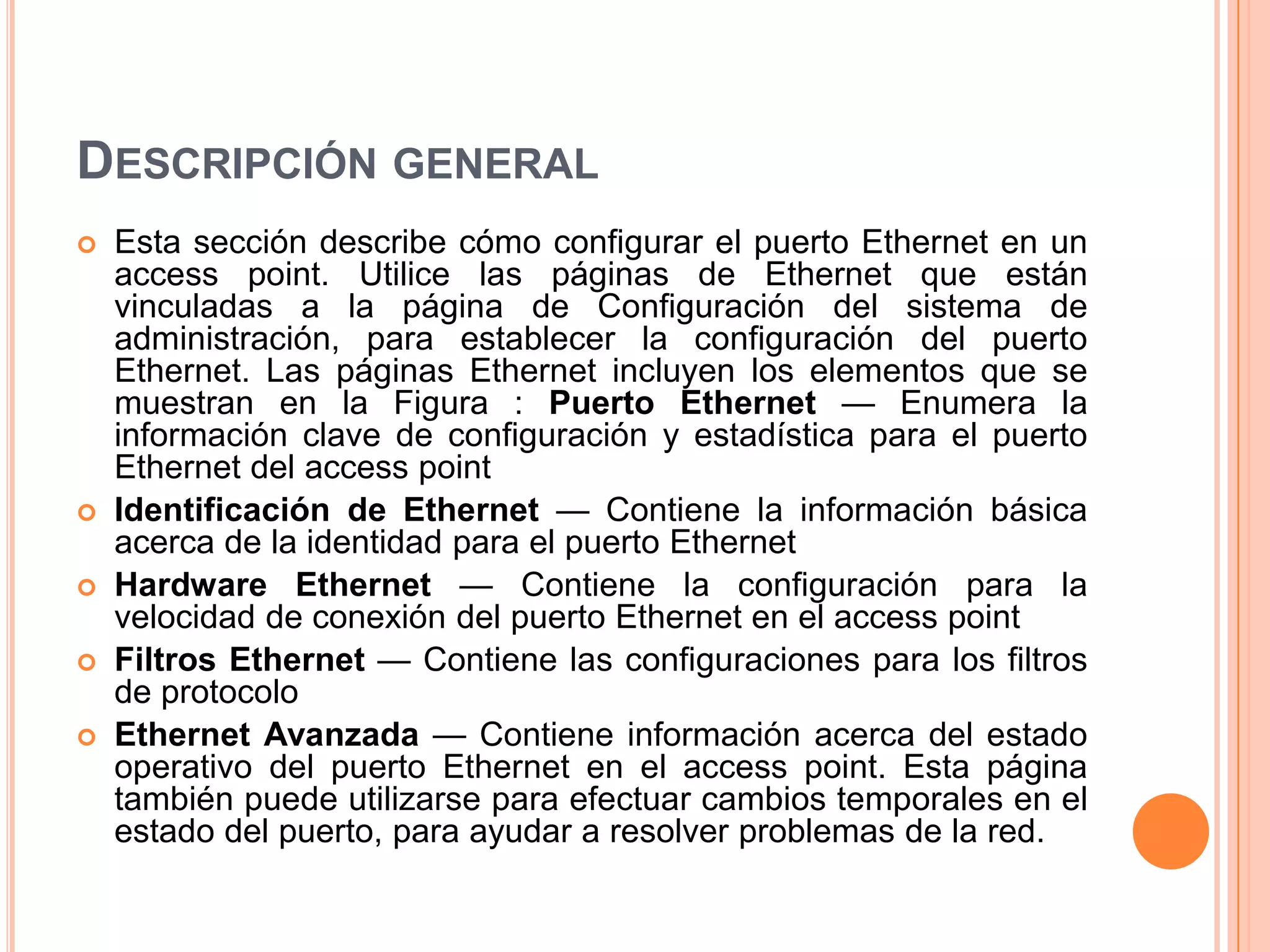

16. DESCRIPCIÓN GENERAL
 Esta sección describe cómo configurar el puerto Ethernet en un
access point. Utilice las páginas de Ethernet que están
vinculadas a la página de Configuración del sistema de
administración, para establecer la configuración del puerto
Ethernet. Las páginas Ethernet incluyen los elementos que se
muestran en la Figura : Puerto Ethernet — Enumera la
información clave de configuración y estadística para el puerto
Ethernet del access point
 Identificación de Ethernet — Contiene la información básica
acerca de la identidad para el puerto Ethernet

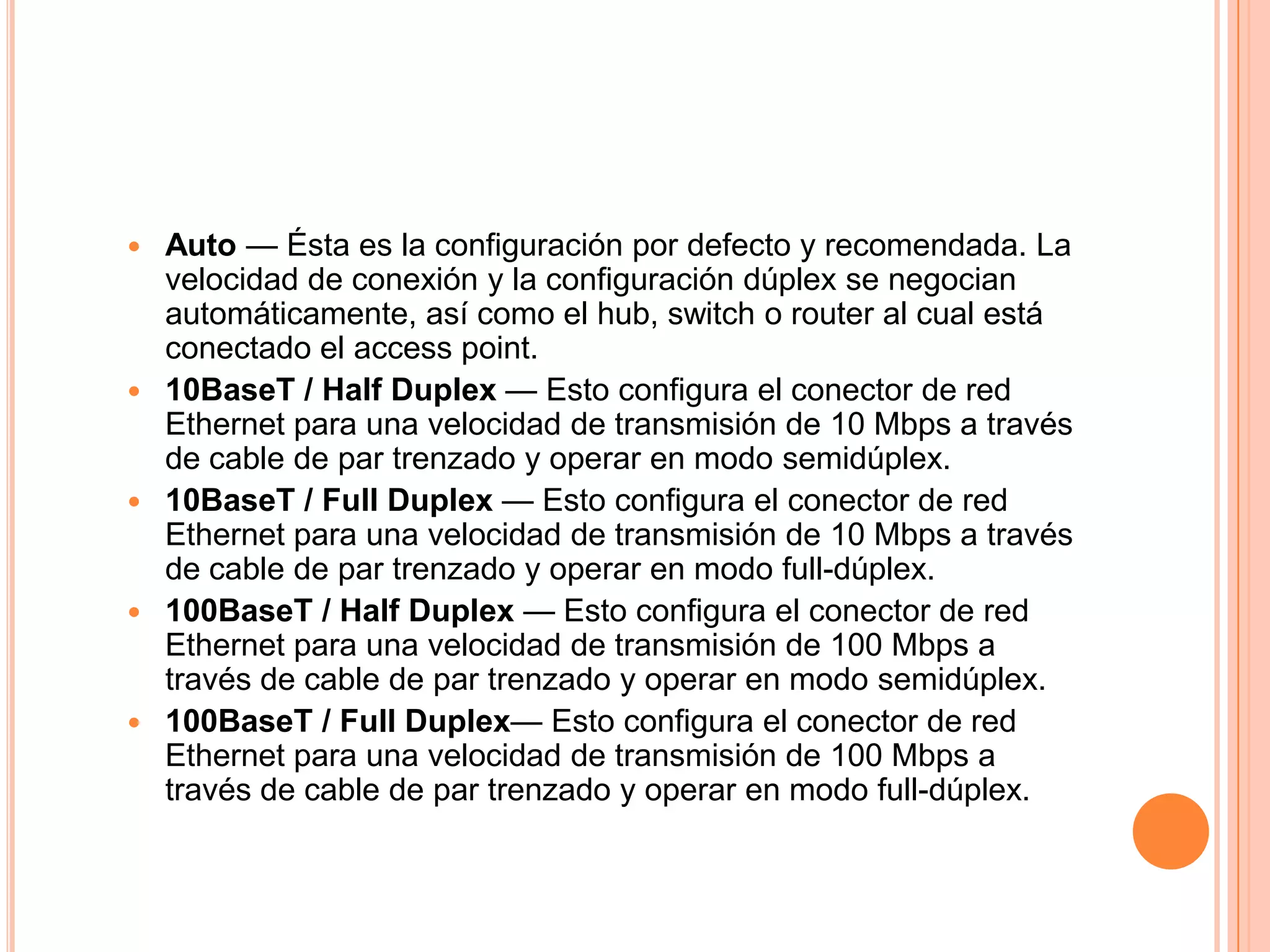

 Hardware Ethernet — Contiene la configuración para la
velocidad de conexión del puerto Ethernet en el access point
 Filtros Ethernet — Contiene las configuraciones para los filtros
de protocolo
 Ethernet Avanzada — Contiene información acerca del estado
operativo del puerto Ethernet en el access point. Esta página
también puede utilizarse para efectuar cambios temporales en el
estado del puerto, para ayudar a resolver problemas de la red.

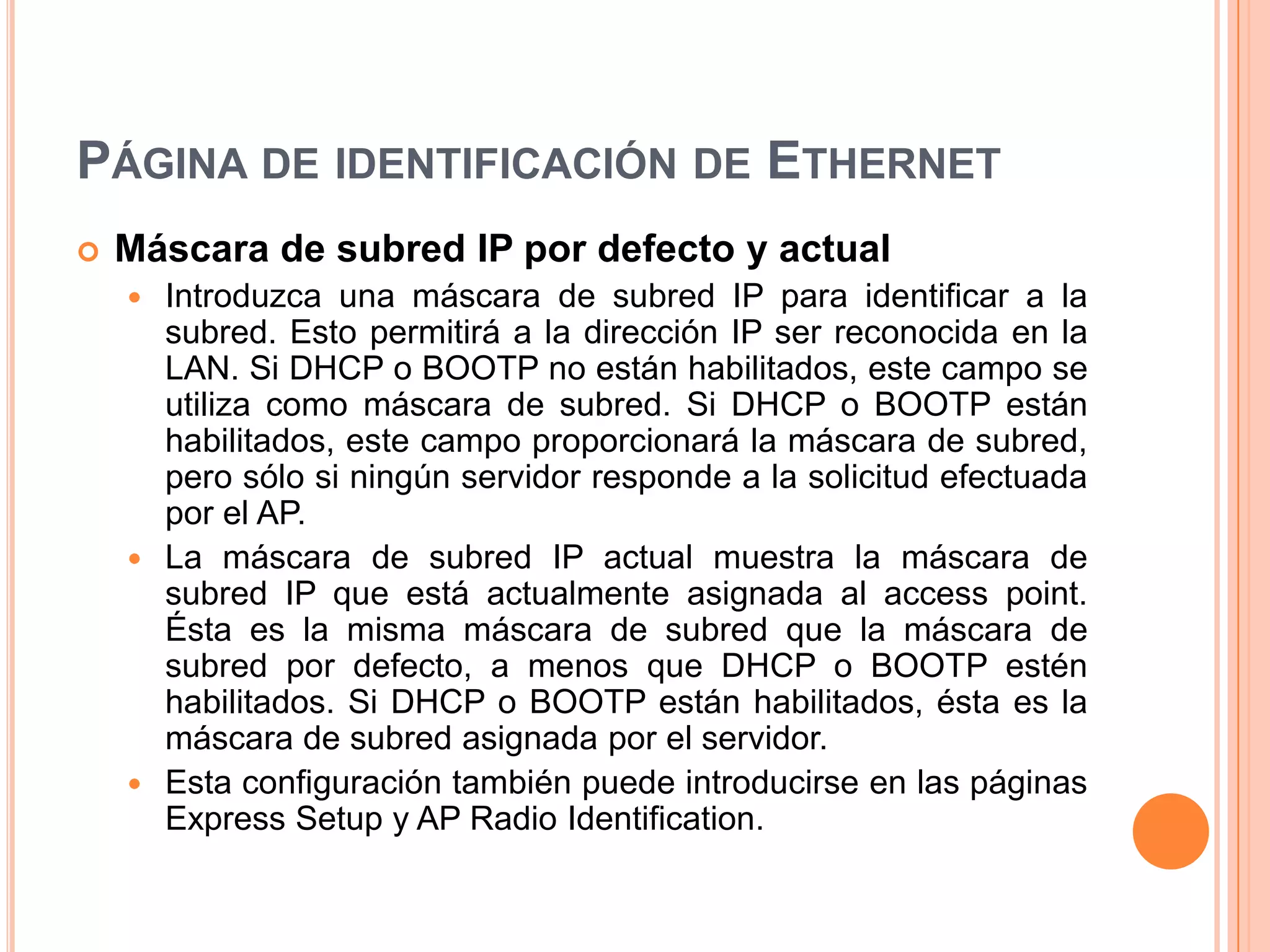

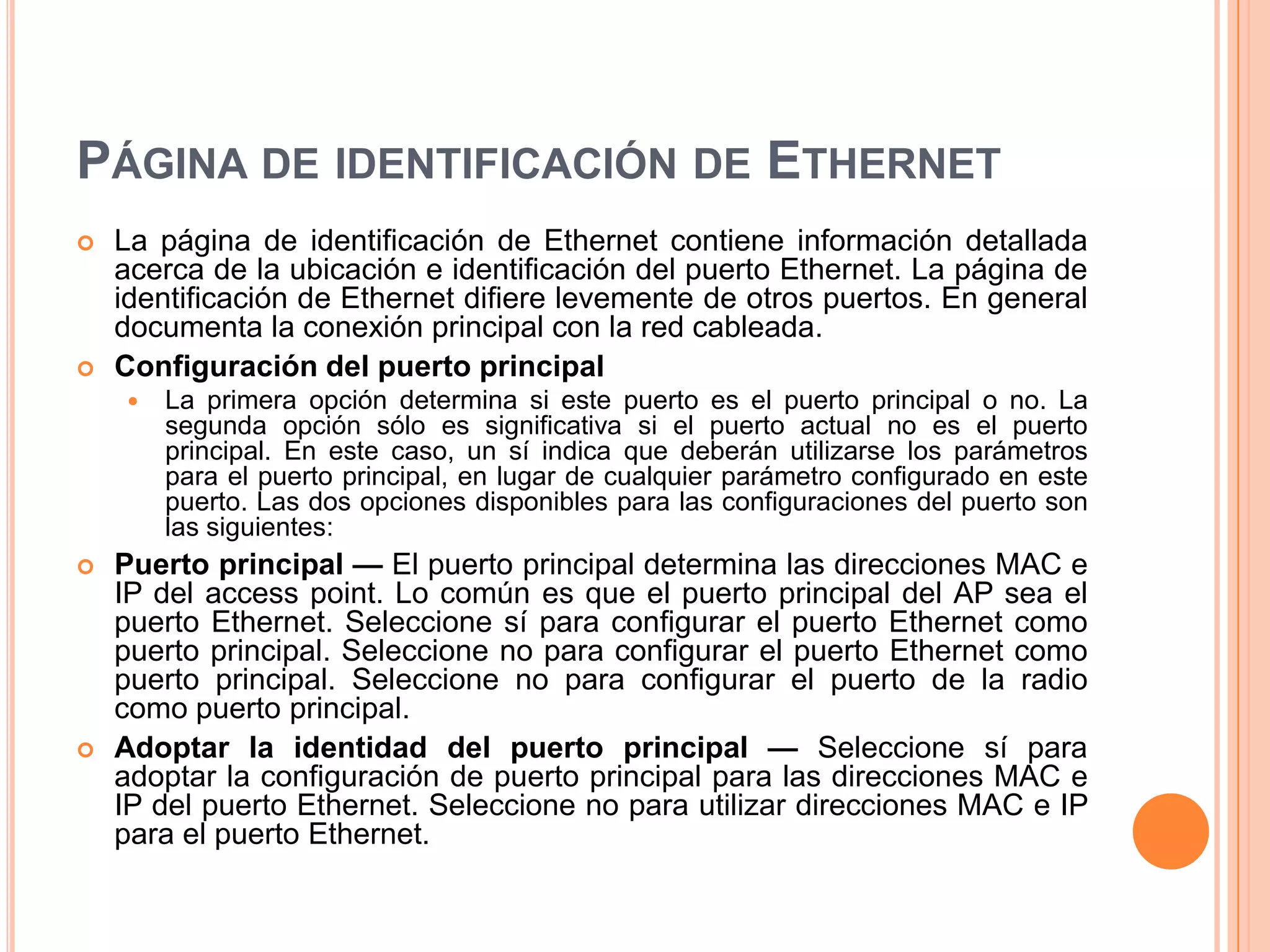

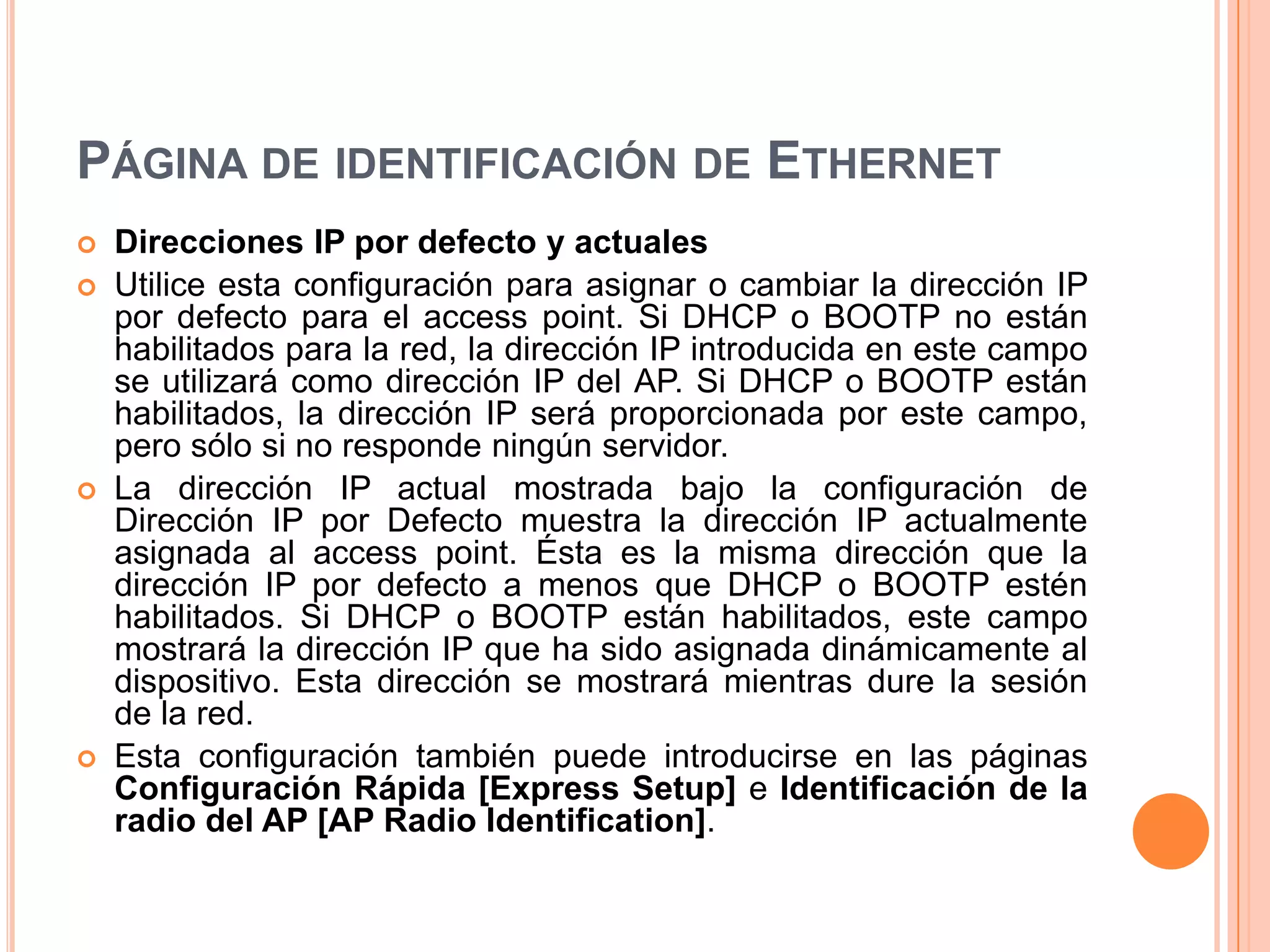

17. PÁGINA DE IDENTIFICACIÓN DE ETHERNET
 La página de identificación de Ethernet contiene información detallada
acerca de la ubicación e identificación del puerto Ethernet. La página de
identificación de Ethernet difiere levemente de otros puertos. En general
documenta la conexión principal con la red cableada.
 Configuración del puerto principal
 La primera opción determina si este puerto es el puerto principal o no. La
segunda opción sólo es significativa si el puerto actual no es el puerto
principal. En este caso, un sí indica que deberán utilizarse los parámetros
para el puerto principal, en lugar de cualquier parámetro configurado en este
puerto. Las dos opciones disponibles para las configuraciones del puerto son
las siguientes:
 Puerto principal — El puerto principal determina las direcciones MAC e
IP del access point. Lo común es que el puerto principal del AP sea el
puerto Ethernet. Seleccione sí para configurar el puerto Ethernet como
puerto principal. Seleccione no para configurar el puerto Ethernet como
puerto principal. Seleccione no para configurar el puerto de la radio
como puerto principal.
 Adoptar la identidad del puerto principal — Seleccione sí para
adoptar la configuración de puerto principal para las direcciones MAC e
IP del puerto Ethernet. Seleccione no para utilizar direcciones MAC e IP
para el puerto Ethernet.

18. PÁGINA DE IDENTIFICACIÓN DE ETHERNET
 Direcciones IP por defecto y actuales
 Utilice esta configuración para asignar o cambiar la dirección IP
por defecto para el access point. Si DHCP o BOOTP no están
habilitados para la red, la dirección IP introducida en este campo
se utilizará como dirección IP del AP. Si DHCP o BOOTP están
habilitados, la dirección IP será proporcionada por este campo,
pero sólo si no responde ningún servidor.
 La dirección IP actual mostrada bajo la configuración de
Dirección IP por Defecto muestra la dirección IP actualmente
asignada al access point. Ésta es la misma dirección que la
dirección IP por defecto a menos que DHCP o BOOTP estén
habilitados. Si DHCP o BOOTP están habilitados, este campo
mostrará la dirección IP que ha sido asignada dinámicamente al
dispositivo. Esta dirección se mostrará mientras dure la sesión
de la red.
 Esta configuración también puede introducirse en las páginas
Configuración Rápida [Express Setup] e Identificación de la
radio del AP [AP Radio Identification].

19. PÁGINA DE IDENTIFICACIÓN DE ETHERNET
 Máscara de subred IP por defecto y actual
 Introduzca una máscara de subred IP para identificar a la
subred. Esto permitirá a la dirección IP ser reconocida en la
LAN. Si DHCP o BOOTP no están habilitados, este campo se
utiliza como máscara de subred. Si DHCP o BOOTP están
habilitados, este campo proporcionará la máscara de subred,
pero sólo si ningún servidor responde a la solicitud efectuada
por el AP.
 La máscara de subred IP actual muestra la máscara de
subred IP que está actualmente asignada al access point.
Ésta es la misma máscara de subred que la máscara de
subred por defecto, a menos que DHCP o BOOTP estén
habilitados. Si DHCP o BOOTP están habilitados, ésta es la
máscara de subred asignada por el servidor.
 Esta configuración también puede introducirse en las páginas
Express Setup y AP Radio Identification.

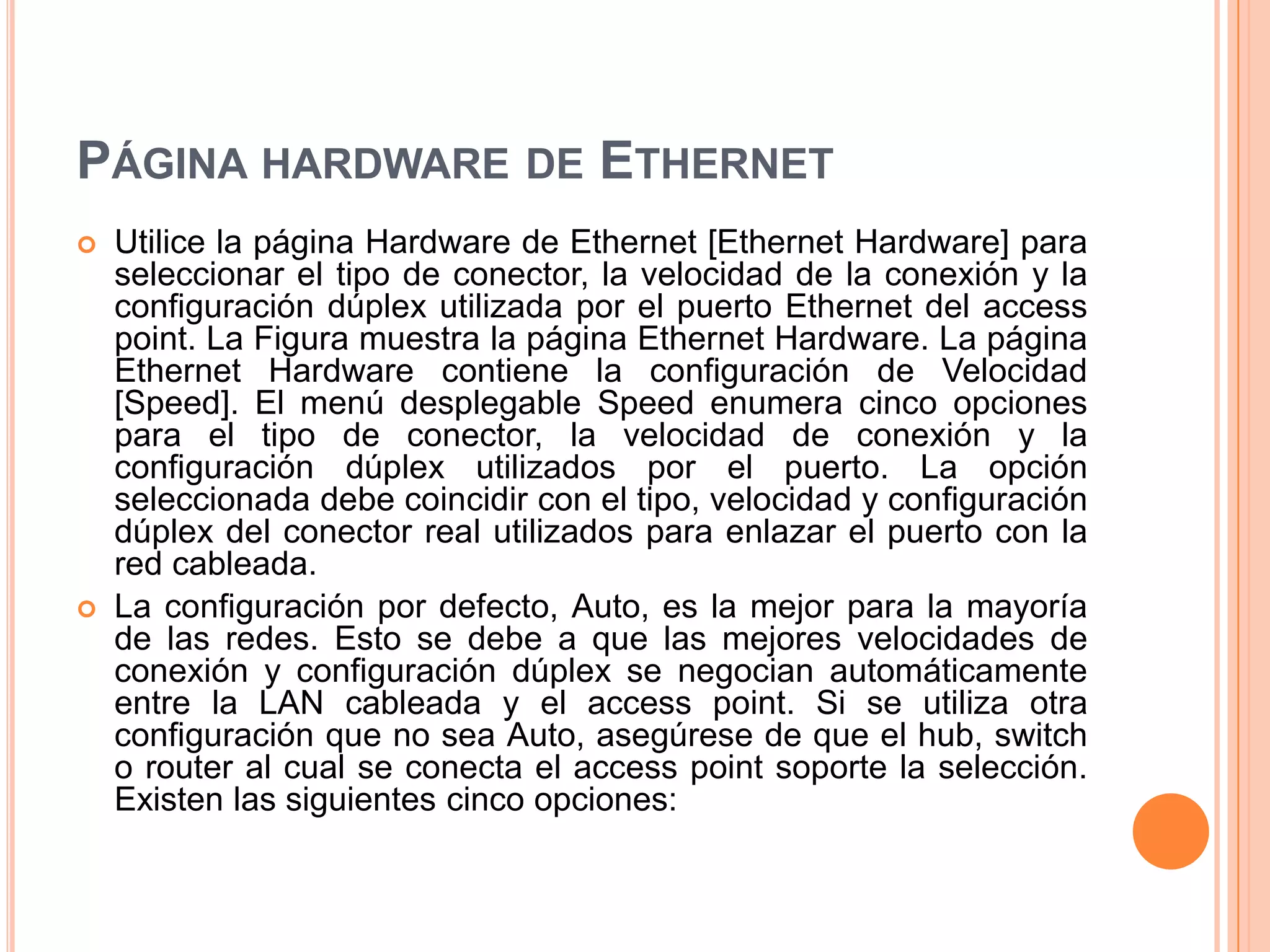

20. PÁGINA HARDWARE DE ETHERNET
 Utilice la página Hardware de Ethernet [Ethernet Hardware] para
seleccionar el tipo de conector, la velocidad de la conexión y la
configuración dúplex utilizada por el puerto Ethernet del access
point. La Figura muestra la página Ethernet Hardware. La página
Ethernet Hardware contiene la configuración de Velocidad
[Speed]. El menú desplegable Speed enumera cinco opciones
para el tipo de conector, la velocidad de conexión y la
configuración dúplex utilizados por el puerto. La opción
seleccionada debe coincidir con el tipo, velocidad y configuración
dúplex del conector real utilizados para enlazar el puerto con la
red cableada.
 La configuración por defecto, Auto, es la mejor para la mayoría
de las redes. Esto se debe a que las mejores velocidades de
conexión y configuración dúplex se negocian automáticamente
entre la LAN cableada y el access point. Si se utiliza otra
configuración que no sea Auto, asegúrese de que el hub, switch
o router al cual se conecta el access point soporte la selección.
Existen las siguientes cinco opciones:

21.  Auto — Ésta es la configuración por defecto y recomendada. La
velocidad de conexión y la configuración dúplex se negocian
automáticamente, así como el hub, switch o router al cual está
conectado el access point.
 10BaseT / Half Duplex — Esto configura el conector de red
Ethernet para una velocidad de transmisión de 10 Mbps a través
de cable de par trenzado y operar en modo semidúplex.
 10BaseT / Full Duplex — Esto configura el conector de red
Ethernet para una velocidad de transmisión de 10 Mbps a través
de cable de par trenzado y operar en modo full-dúplex.
 100BaseT / Half Duplex — Esto configura el conector de red
Ethernet para una velocidad de transmisión de 100 Mbps a
través de cable de par trenzado y operar en modo semidúplex.
 100BaseT / Full Duplex— Esto configura el conector de red
Ethernet para una velocidad de transmisión de 100 Mbps a
través de cable de par trenzado y operar en modo full-dúplex.

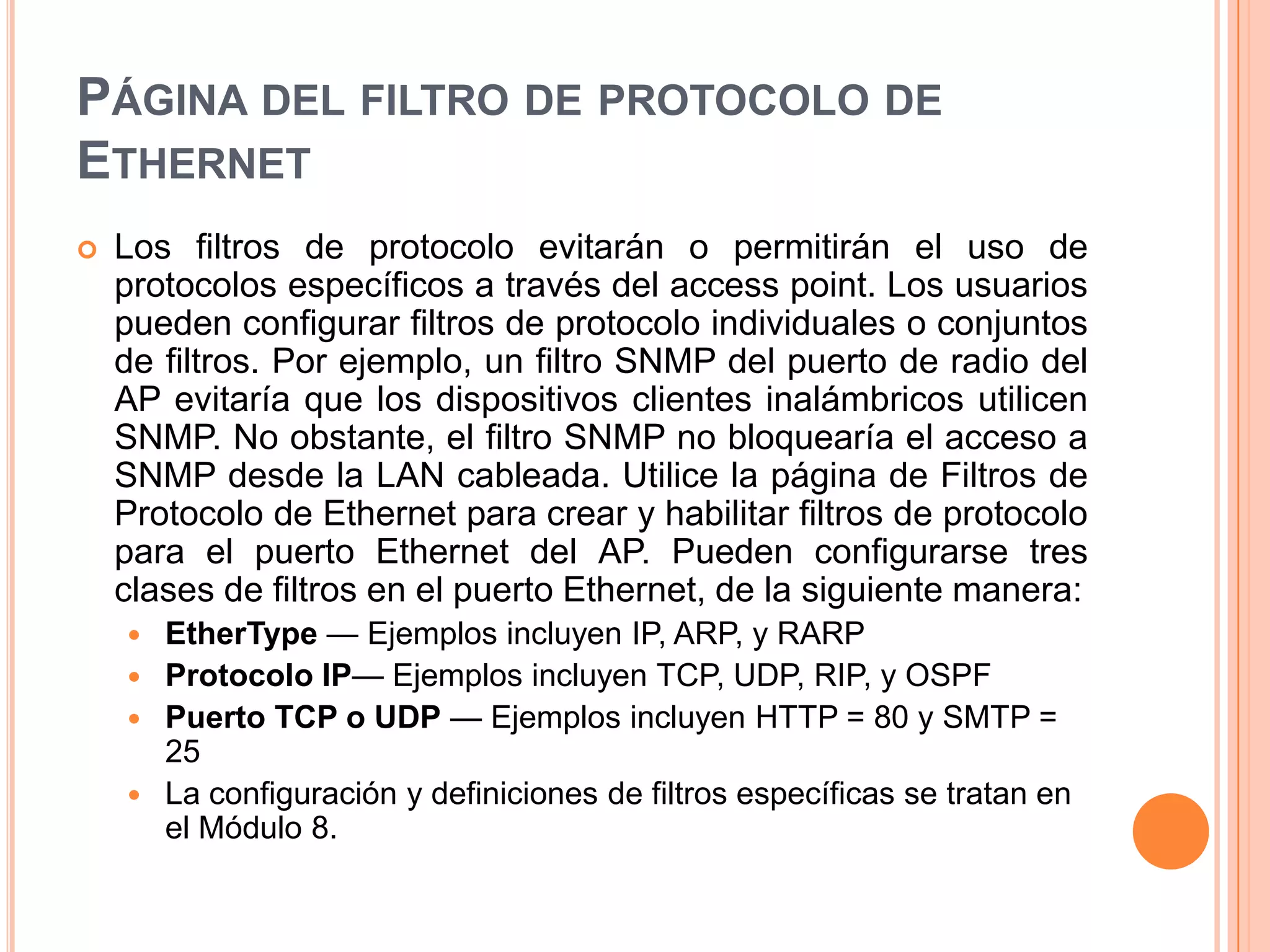

22. PÁGINA DEL FILTRO DE PROTOCOLO DE
ETHERNET
 Los filtros de protocolo evitarán o permitirán el uso de
protocolos específicos a través del access point. Los usuarios
pueden configurar filtros de protocolo individuales o conjuntos
de filtros. Por ejemplo, un filtro SNMP del puerto de radio del
AP evitaría que los dispositivos clientes inalámbricos utilicen
SNMP. No obstante, el filtro SNMP no bloquearía el acceso a
SNMP desde la LAN cableada. Utilice la página de Filtros de
Protocolo de Ethernet para crear y habilitar filtros de protocolo
para el puerto Ethernet del AP. Pueden configurarse tres
clases de filtros en el puerto Ethernet, de la siguiente manera:
 EtherType — Ejemplos incluyen IP, ARP, y RARP
 Protocolo IP— Ejemplos incluyen TCP, UDP, RIP, y OSPF
 Puerto TCP o UDP — Ejemplos incluyen HTTP = 80 y SMTP =
25
 La configuración y definiciones de filtros específicas se tratan en
el Módulo 8.

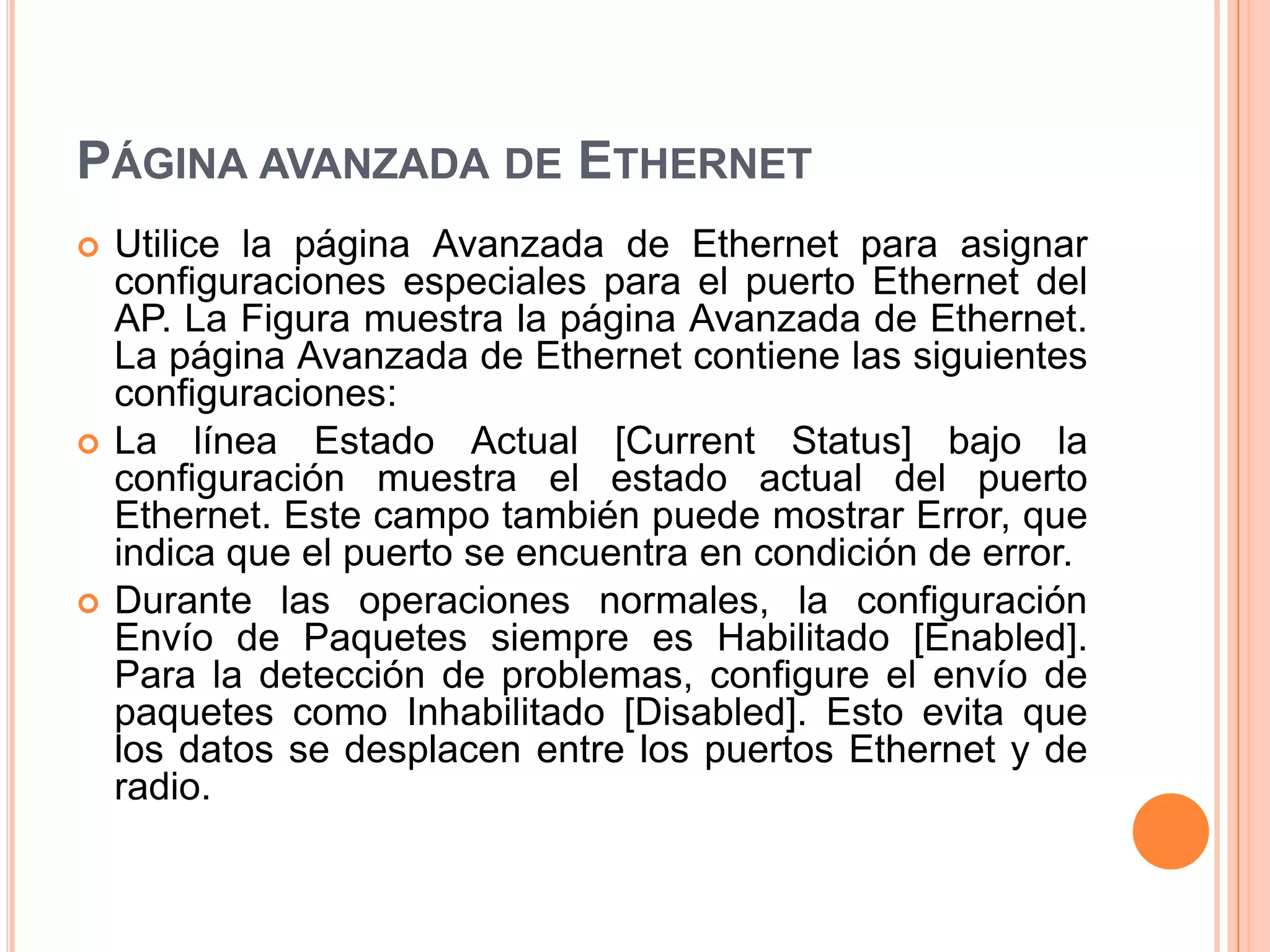

23. PÁGINA AVANZADA DE ETHERNET
 Utilice la página Avanzada de Ethernet para asignar
configuraciones especiales para el puerto Ethernet del
AP. La Figura muestra la página Avanzada de Ethernet.
La página Avanzada de Ethernet contiene las siguientes
configuraciones:
 La línea Estado Actual [Current Status] bajo la
configuración muestra el estado actual del puerto
Ethernet. Este campo también puede mostrar Error, que
indica que el puerto se encuentra en condición de error.
 Durante las operaciones normales, la configuración
Envío de Paquetes siempre es Habilitado [Enabled].
Para la detección de problemas, configure el envío de
paquetes como Inhabilitado [Disabled]. Esto evita que
los datos se desplacen entre los puertos Ethernet y de
radio.

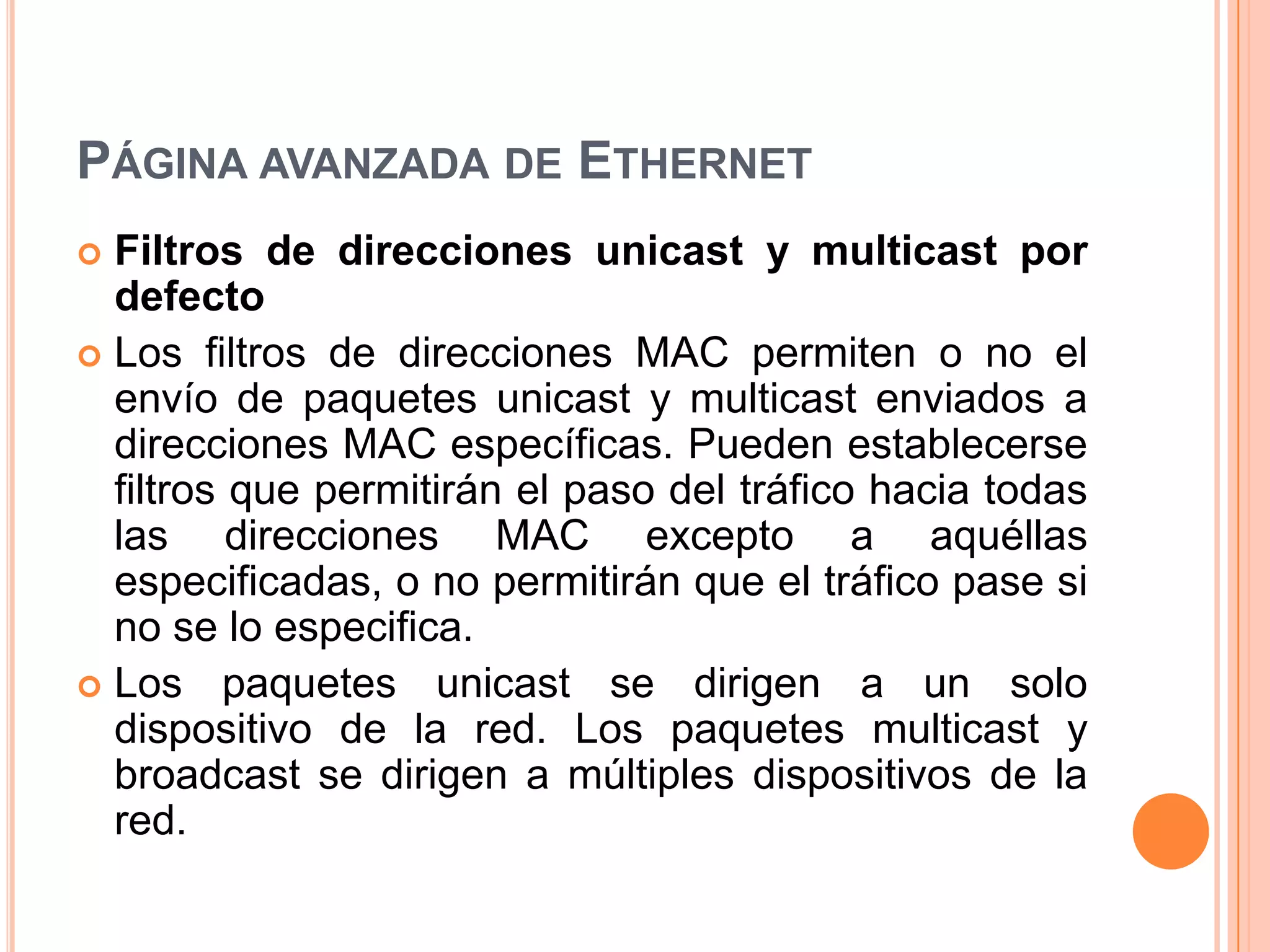

24. PÁGINA AVANZADA DE ETHERNET
 Filtros de direcciones unicast y multicast por
defecto
 Los filtros de direcciones MAC permiten o no el
envío de paquetes unicast y multicast enviados a
direcciones MAC específicas. Pueden establecerse
filtros que permitirán el paso del tráfico hacia todas
las direcciones MAC excepto a aquéllas
especificadas, o no permitirán que el tráfico pase si
no se lo especifica.
 Los paquetes unicast se dirigen a un solo
dispositivo de la red. Los paquetes multicast y
broadcast se dirigen a múltiples dispositivos de la
red.

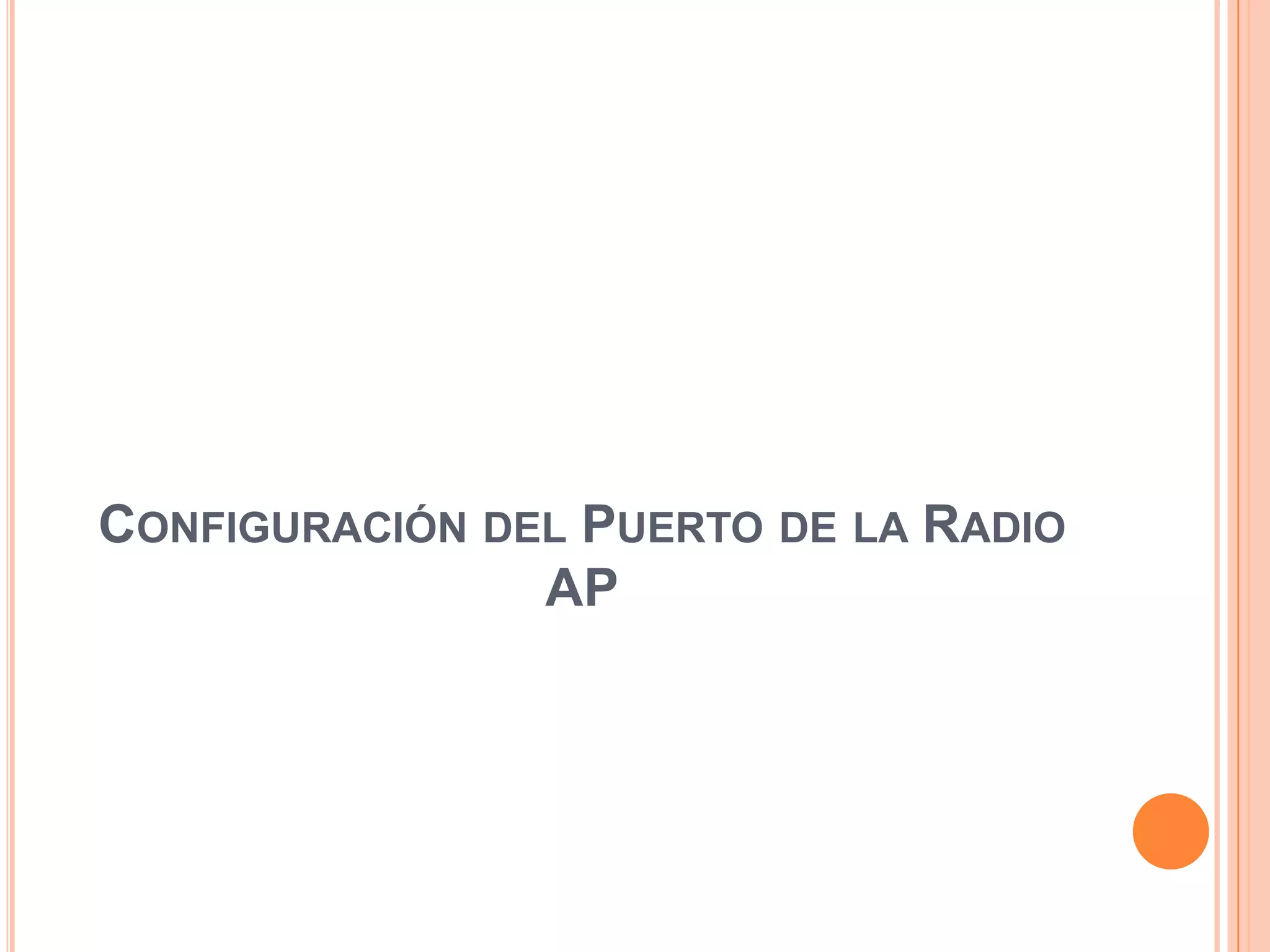

25. CONFIGURACIÓN DEL PUERTO DE LA RADIO
AP

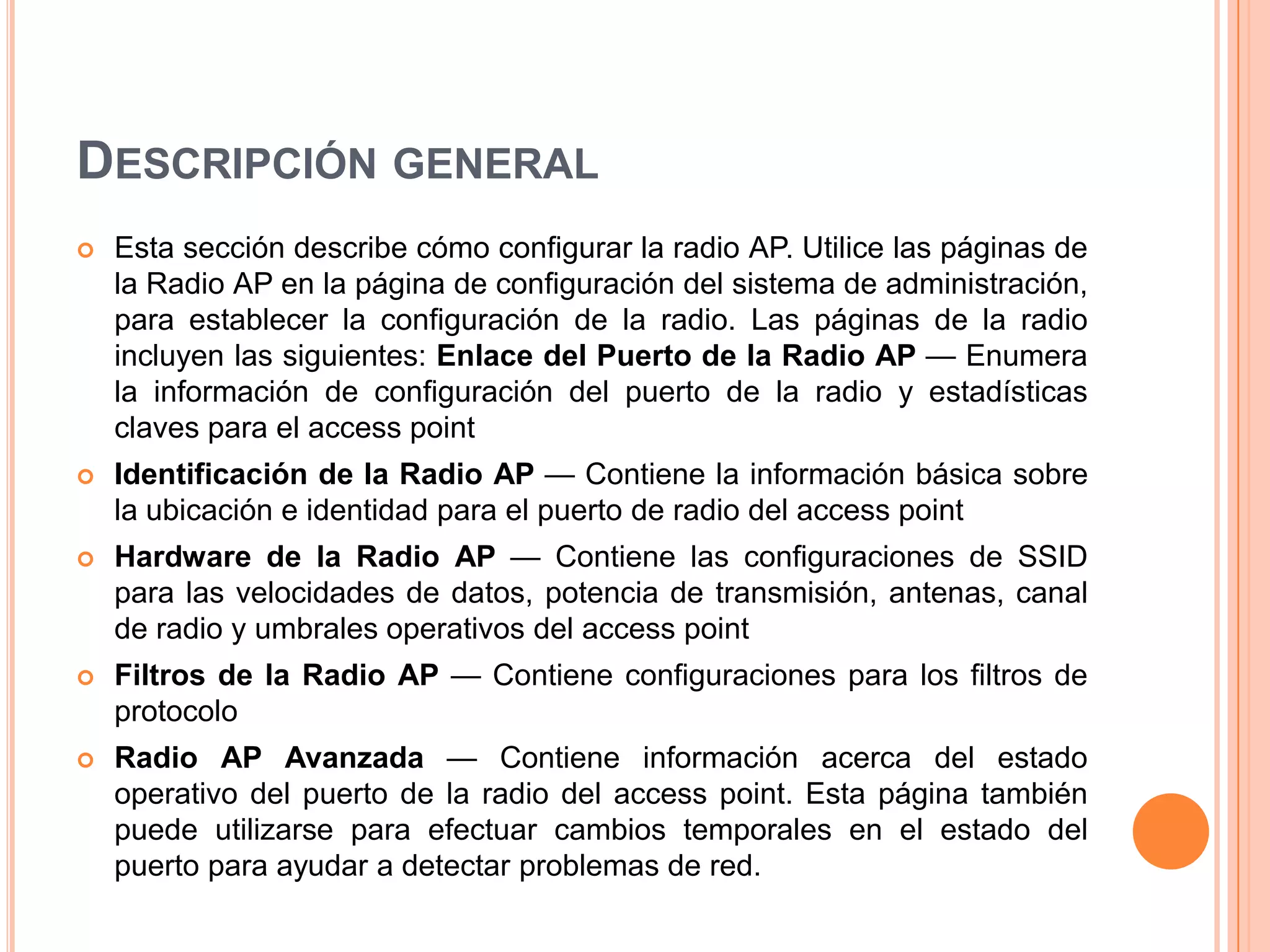

26. DESCRIPCIÓN GENERAL
 Esta sección describe cómo configurar la radio AP. Utilice las páginas de
la Radio AP en la página de configuración del sistema de administración,
para establecer la configuración de la radio. Las páginas de la radio
incluyen las siguientes: Enlace del Puerto de la Radio AP — Enumera
la información de configuración del puerto de la radio y estadísticas
claves para el access point
 Identificación de la Radio AP — Contiene la información básica sobre
la ubicación e identidad para el puerto de radio del access point
 Hardware de la Radio AP — Contiene las configuraciones de SSID
para las velocidades de datos, potencia de transmisión, antenas, canal
de radio y umbrales operativos del access point
 Filtros de la Radio AP — Contiene configuraciones para los filtros de
protocolo
 Radio AP Avanzada — Contiene información acerca del estado
operativo del puerto de la radio del access point. Esta página también
puede utilizarse para efectuar cambios temporales en el estado del
puerto para ayudar a detectar problemas de red.

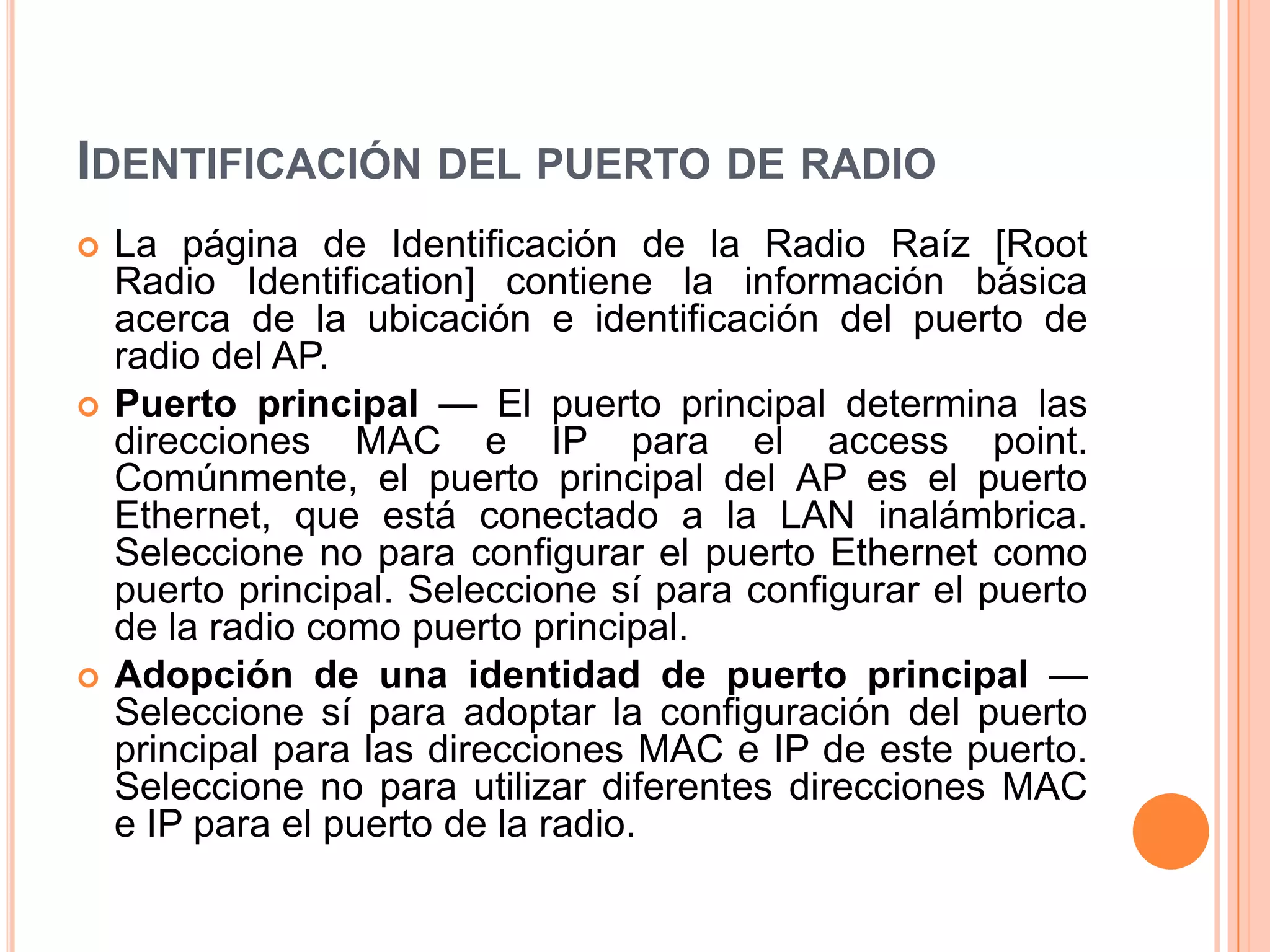

27. IDENTIFICACIÓN DEL PUERTO DE RADIO
 La página de Identificación de la Radio Raíz [Root
Radio Identification] contiene la información básica
acerca de la ubicación e identificación del puerto de
radio del AP.
 Puerto principal — El puerto principal determina las
direcciones MAC e IP para el access point.
Comúnmente, el puerto principal del AP es el puerto
Ethernet, que está conectado a la LAN inalámbrica.
Seleccione no para configurar el puerto Ethernet como
puerto principal. Seleccione sí para configurar el puerto
de la radio como puerto principal.
 Adopción de una identidad de puerto principal —
Seleccione sí para adoptar la configuración del puerto
principal para las direcciones MAC e IP de este puerto.
Seleccione no para utilizar diferentes direcciones MAC
e IP para el puerto de la radio.

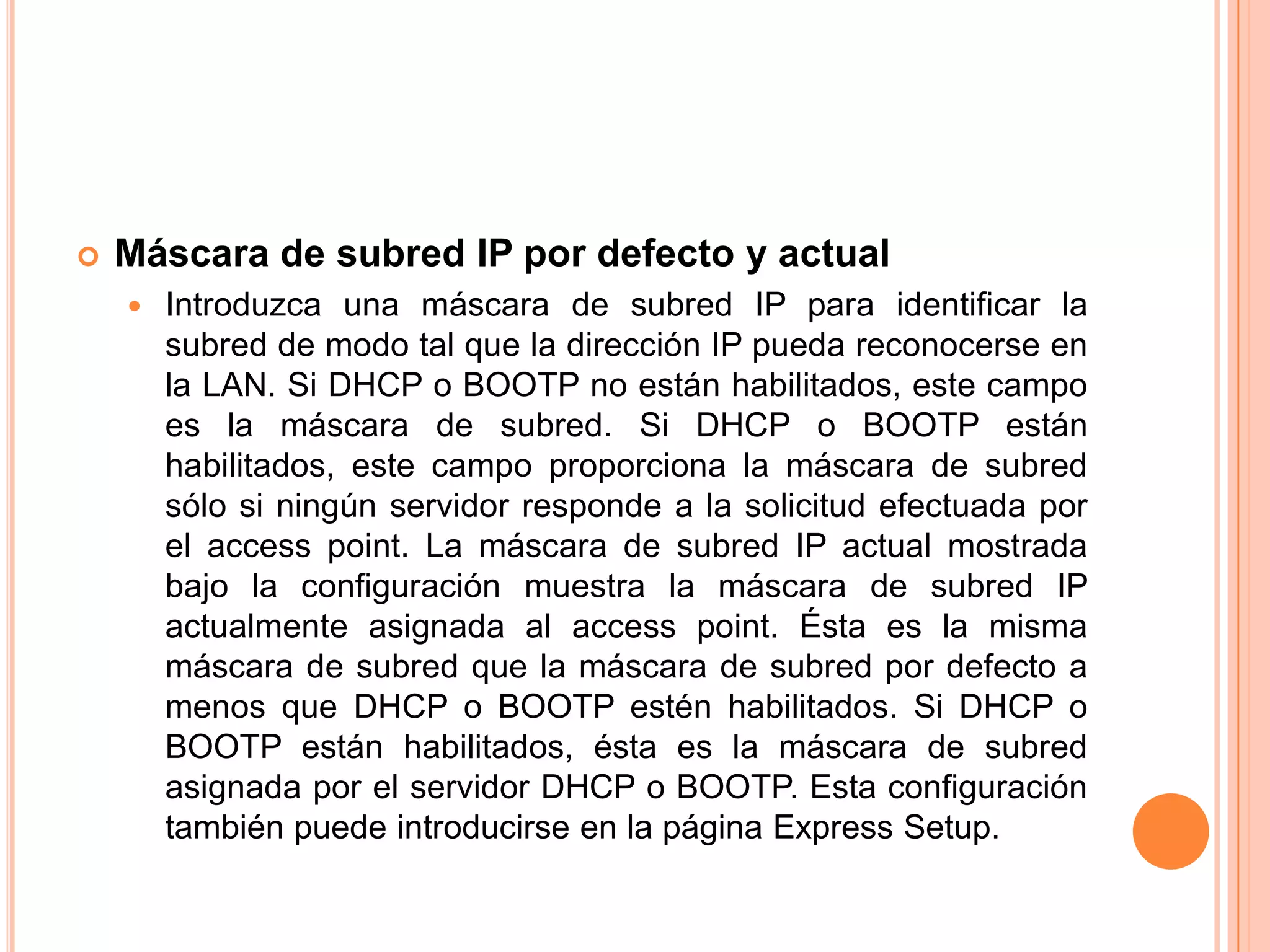

28.  Máscara de subred IP por defecto y actual
 Introduzca una máscara de subred IP para identificar la
subred de modo tal que la dirección IP pueda reconocerse en
la LAN. Si DHCP o BOOTP no están habilitados, este campo
es la máscara de subred. Si DHCP o BOOTP están
habilitados, este campo proporciona la máscara de subred
sólo si ningún servidor responde a la solicitud efectuada por
el access point. La máscara de subred IP actual mostrada
bajo la configuración muestra la máscara de subred IP
actualmente asignada al access point. Ésta es la misma
máscara de subred que la máscara de subred por defecto a
menos que DHCP o BOOTP estén habilitados. Si DHCP o
BOOTP están habilitados, ésta es la máscara de subred
asignada por el servidor DHCP o BOOTP. Esta configuración
también puede introducirse en la página Express Setup.

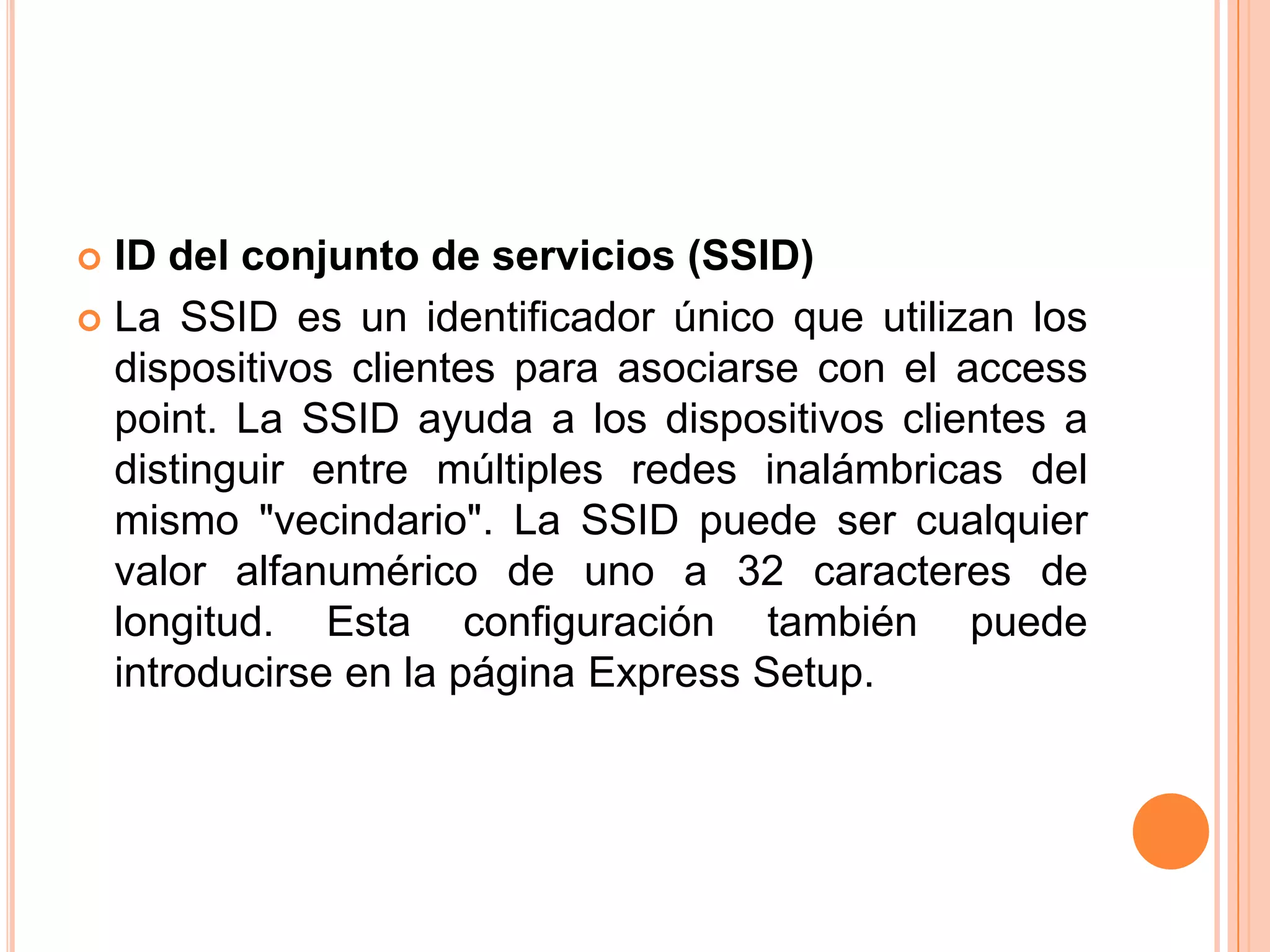

29.  ID del conjunto de servicios (SSID)
 La SSID es un identificador único que utilizan los
dispositivos clientes para asociarse con el access
point. La SSID ayuda a los dispositivos clientes a
distinguir entre múltiples redes inalámbricas del
mismo "vecindario". La SSID puede ser cualquier
valor alfanumérico de uno a 32 caracteres de
longitud. Esta configuración también puede
introducirse en la página Express Setup.

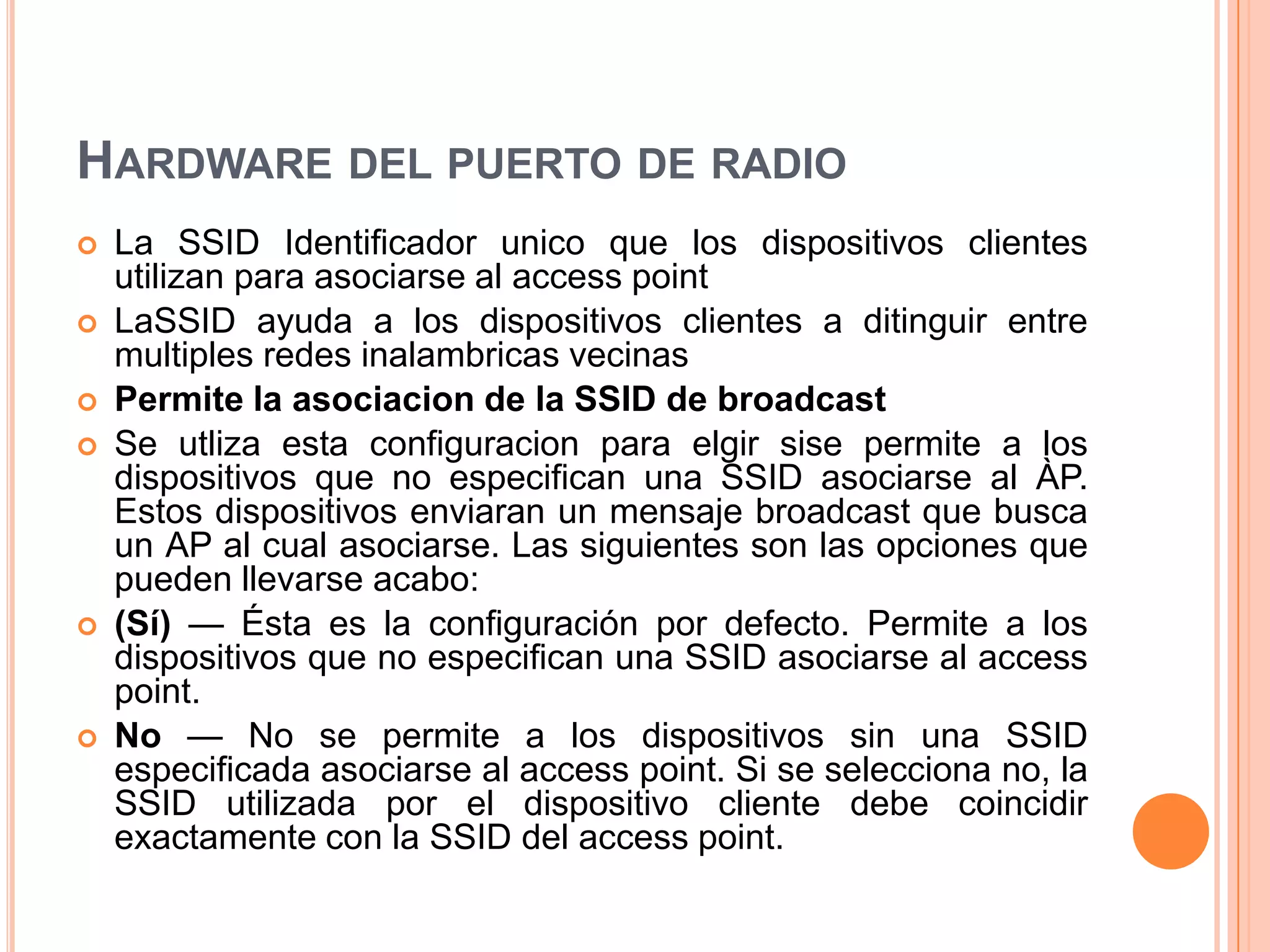

30. HARDWARE DEL PUERTO DE RADIO
 La SSID Identificador unico que los dispositivos clientes
utilizan para asociarse al access point
 LaSSID ayuda a los dispositivos clientes a ditinguir entre
multiples redes inalambricas vecinas
 Permite la asociacion de la SSID de broadcast
 Se utliza esta configuracion para elgir sise permite a los
dispositivos que no especifican una SSID asociarse al ÀP.
Estos dispositivos enviaran un mensaje broadcast que busca
un AP al cual asociarse. Las siguientes son las opciones que
pueden llevarse acabo:
 (Sí) — Ésta es la configuración por defecto. Permite a los
dispositivos que no especifican una SSID asociarse al access
point.
 No — No se permite a los dispositivos sin una SSID
especificada asociarse al access point. Si se selecciona no, la
SSID utilizada por el dispositivo cliente debe coincidir
exactamente con la SSID del access point.

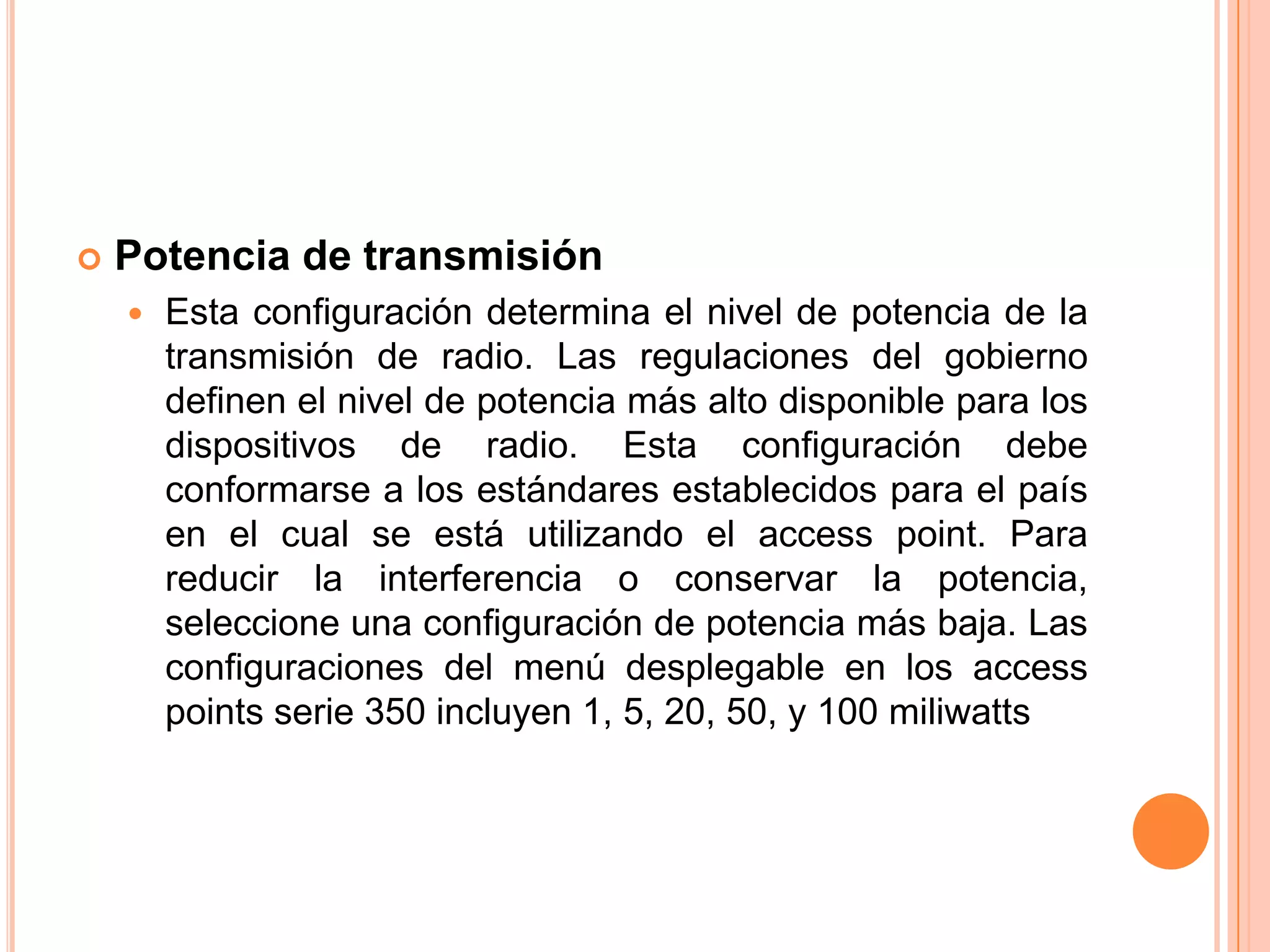

31.  Potencia de transmisión
 Esta configuración determina el nivel de potencia de la
transmisión de radio. Las regulaciones del gobierno
definen el nivel de potencia más alto disponible para los
dispositivos de radio. Esta configuración debe
conformarse a los estándares establecidos para el país
en el cual se está utilizando el access point. Para
reducir la interferencia o conservar la potencia,
seleccione una configuración de potencia más baja. Las
configuraciones del menú desplegable en los access
points serie 350 incluyen 1, 5, 20, 50, y 100 miliwatts

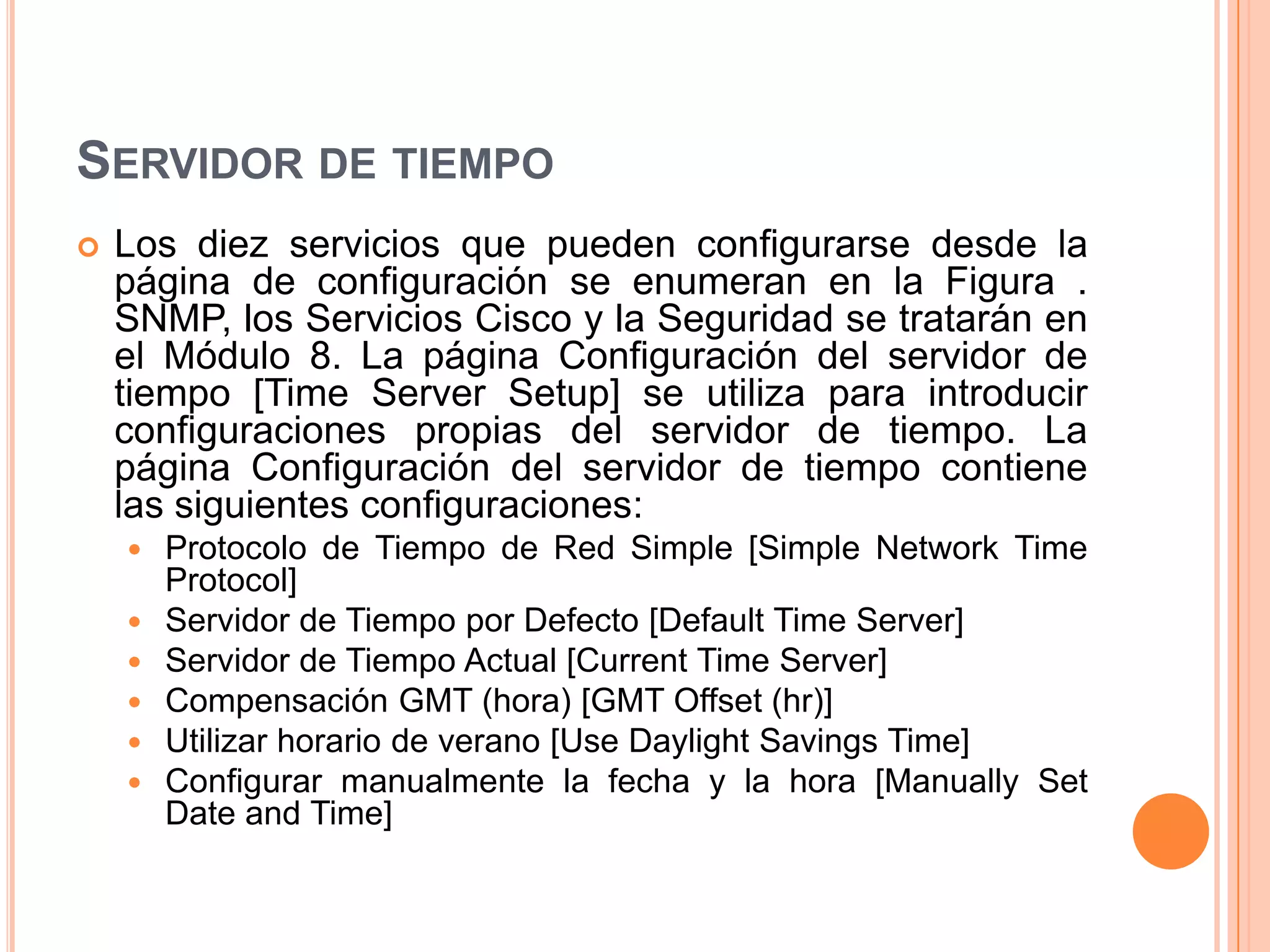

32.  Los diez servicios que pueden configurarse desde la
página de configuración se enumeran en la Figura .
SNMP, los Servicios Cisco y la Seguridad se tratarán en
el Módulo 8. La página Configuración del servidor de
tiempo [Time Server Setup] se utiliza para introducir
configuraciones propias del servidor de tiempo. La
página Configuración del servidor de tiempo contiene
las siguientes configuraciones:
 Protocolo de Tiempo de Red Simple [Simple Network Time
Protocol]
 Servidor de Tiempo por Defecto [Default Time Server]
 Servidor de Tiempo Actual [Current Time Server]
 Compensación GMT (hora) [GMT Offset (hr)]
 Utilizar horario de verano [Use Daylight Savings Time]
 Configurar manualmente la fecha y la hora [Manually Set
Date and Time]
SERVIDOR DE TIEMPO

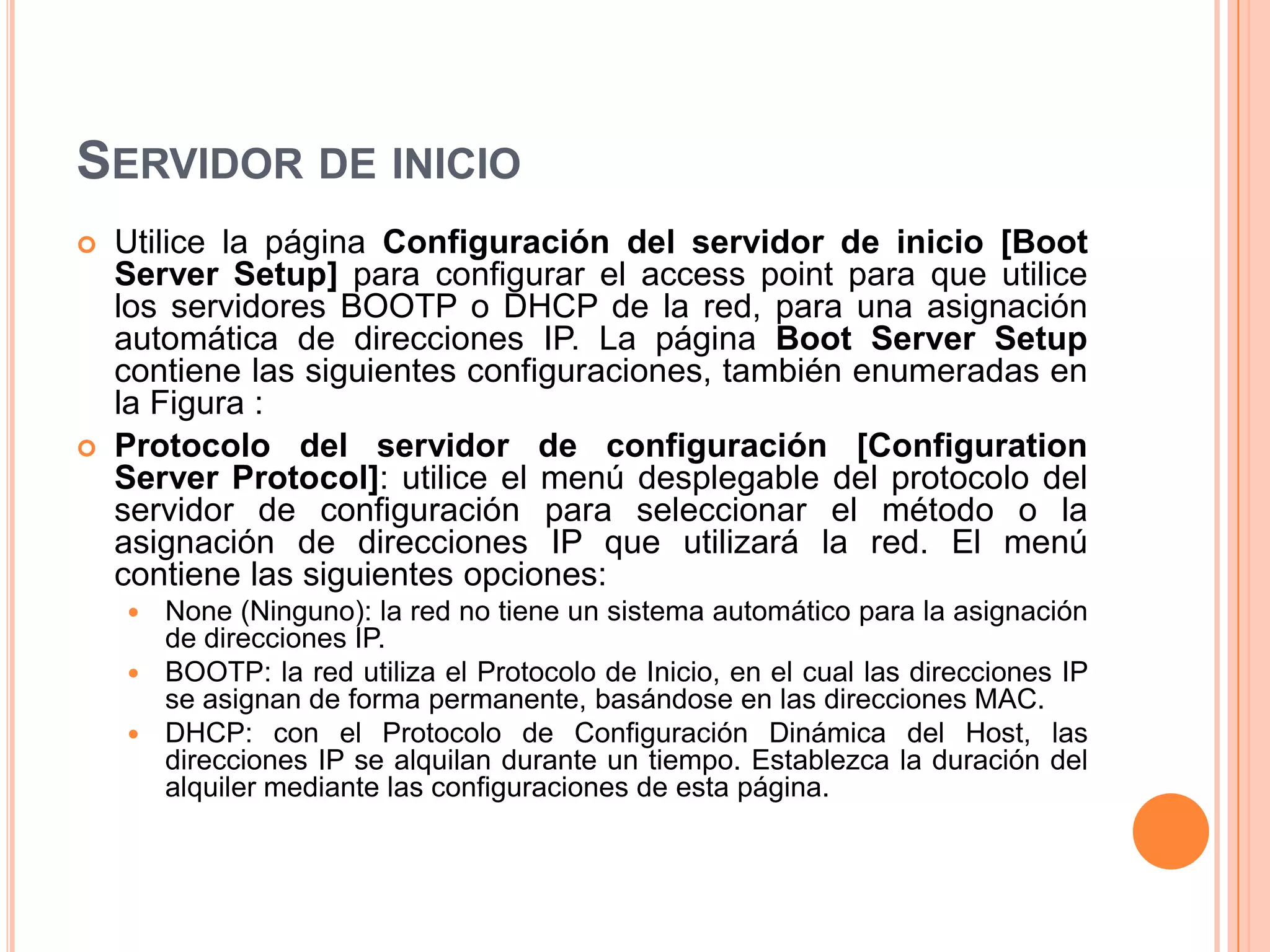

33. SERVIDOR DE INICIO
 Utilice la página Configuración del servidor de inicio [Boot
Server Setup] para configurar el access point para que utilice
los servidores BOOTP o DHCP de la red, para una asignación
automática de direcciones IP. La página Boot Server Setup
contiene las siguientes configuraciones, también enumeradas en
la Figura :
 Protocolo del servidor de configuración [Configuration
Server Protocol]: utilice el menú desplegable del protocolo del
servidor de configuración para seleccionar el método o la
asignación de direcciones IP que utilizará la red. El menú
contiene las siguientes opciones:
 None (Ninguno): la red no tiene un sistema automático para la asignación
de direcciones IP.
 BOOTP: la red utiliza el Protocolo de Inicio, en el cual las direcciones IP
se asignan de forma permanente, basándose en las direcciones MAC.
 DHCP: con el Protocolo de Configuración Dinámica del Host, las
direcciones IP se alquilan durante un tiempo. Establezca la duración del
alquiler mediante las configuraciones de esta página.

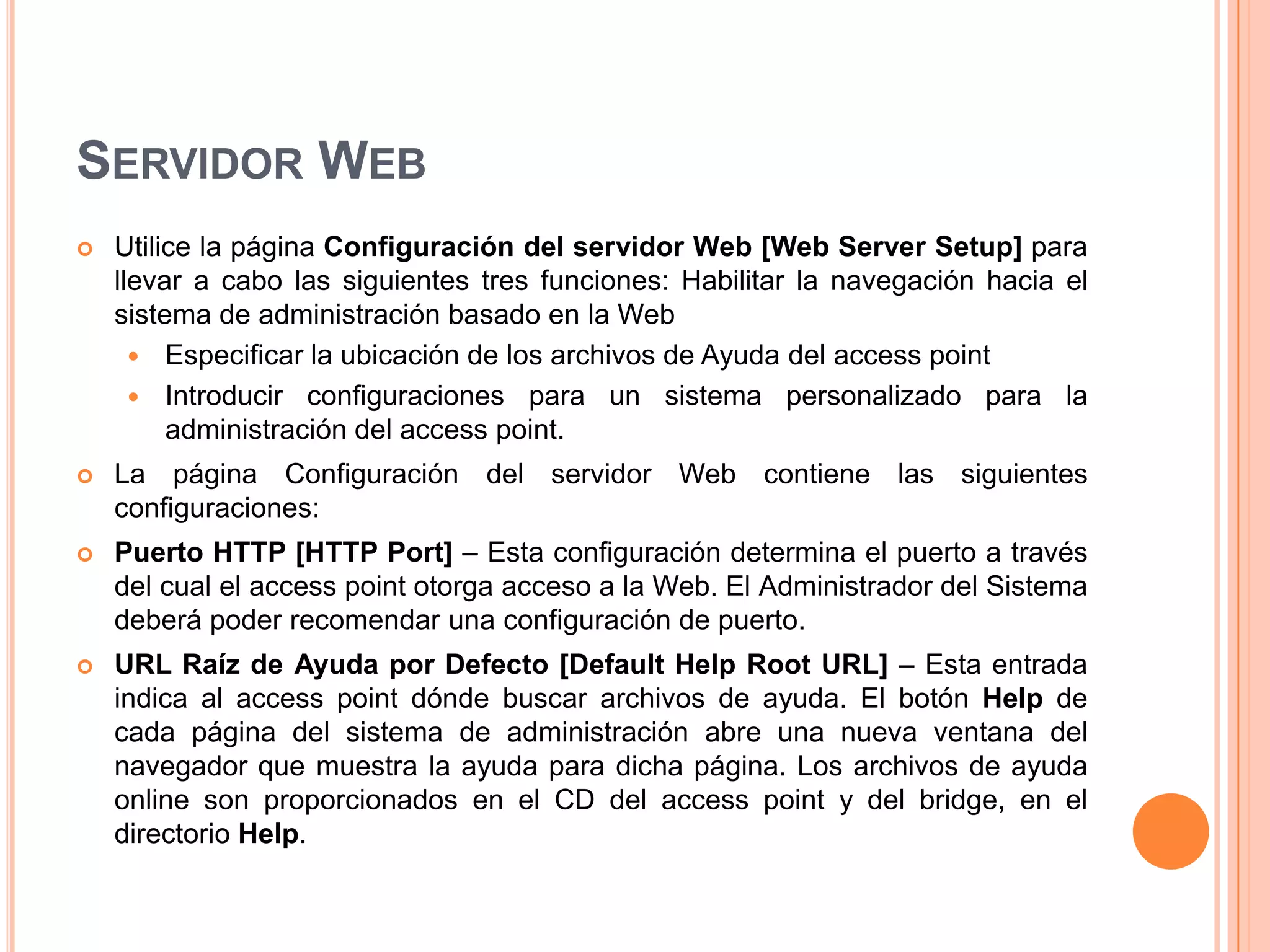

34. SERVIDOR WEB
 Utilice la página Configuración del servidor Web [Web Server Setup] para
llevar a cabo las siguientes tres funciones: Habilitar la navegación hacia el
sistema de administración basado en la Web
 Especificar la ubicación de los archivos de Ayuda del access point
 Introducir configuraciones para un sistema personalizado para la
administración del access point.
 La página Configuración del servidor Web contiene las siguientes
configuraciones:
 Puerto HTTP [HTTP Port] – Esta configuración determina el puerto a través
del cual el access point otorga acceso a la Web. El Administrador del Sistema
deberá poder recomendar una configuración de puerto.
 URL Raíz de Ayuda por Defecto [Default Help Root URL] – Esta entrada
indica al access point dónde buscar archivos de ayuda. El botón Help de
cada página del sistema de administración abre una nueva ventana del
navegador que muestra la ayuda para dicha página. Los archivos de ayuda
online son proporcionados en el CD del access point y del bridge, en el
directorio Help.

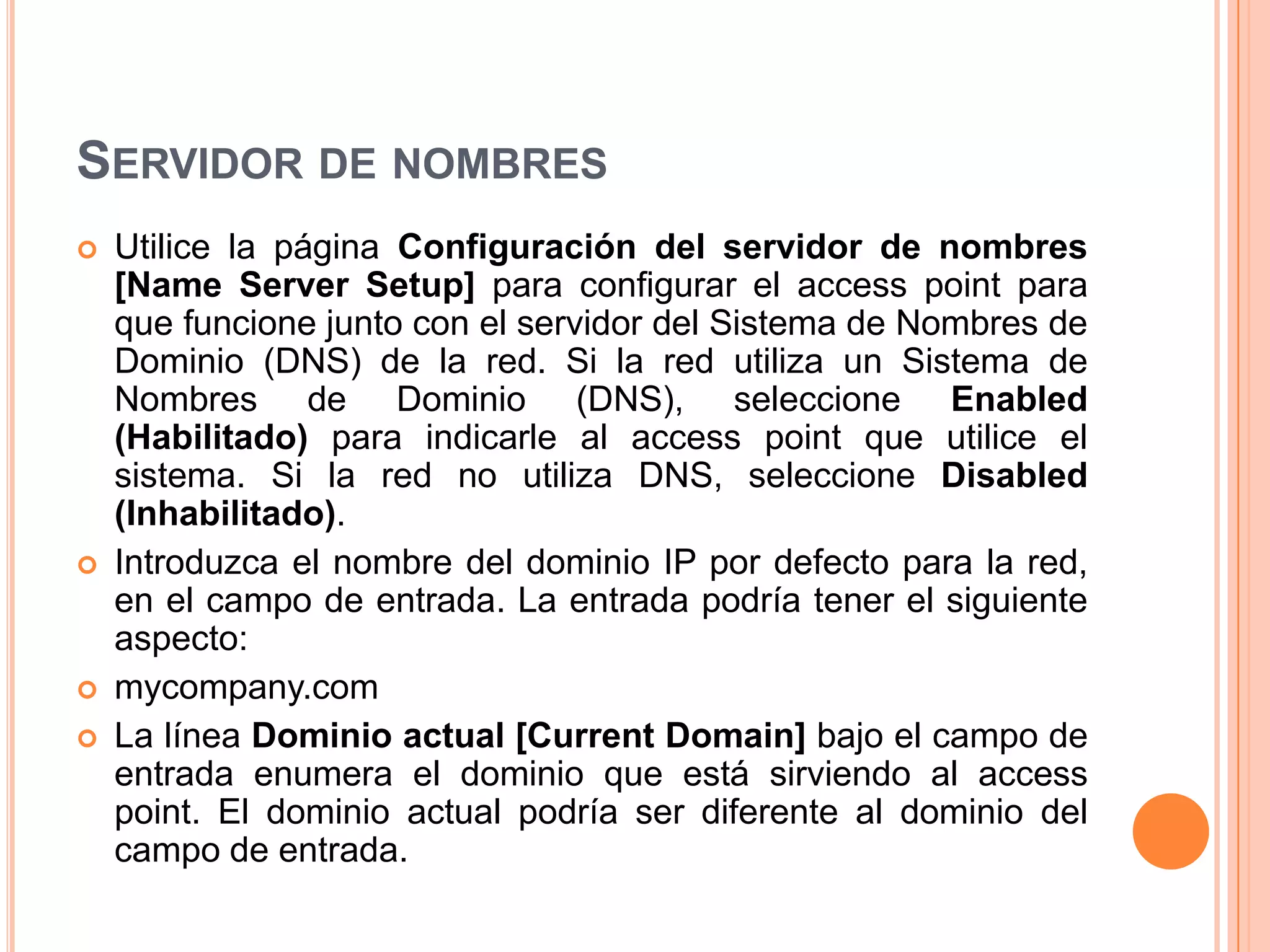

35. SERVIDOR DE NOMBRES
 Utilice la página Configuración del servidor de nombres
[Name Server Setup] para configurar el access point para
que funcione junto con el servidor del Sistema de Nombres de
Dominio (DNS) de la red. Si la red utiliza un Sistema de
Nombres de Dominio (DNS), seleccione Enabled
(Habilitado) para indicarle al access point que utilice el
sistema. Si la red no utiliza DNS, seleccione Disabled
(Inhabilitado).
 Introduzca el nombre del dominio IP por defecto para la red,
en el campo de entrada. La entrada podría tener el siguiente
aspecto:
 mycompany.com
 La línea Dominio actual [Current Domain] bajo el campo de
entrada enumera el dominio que está sirviendo al access
point. El dominio actual podría ser diferente al dominio del
campo de entrada.

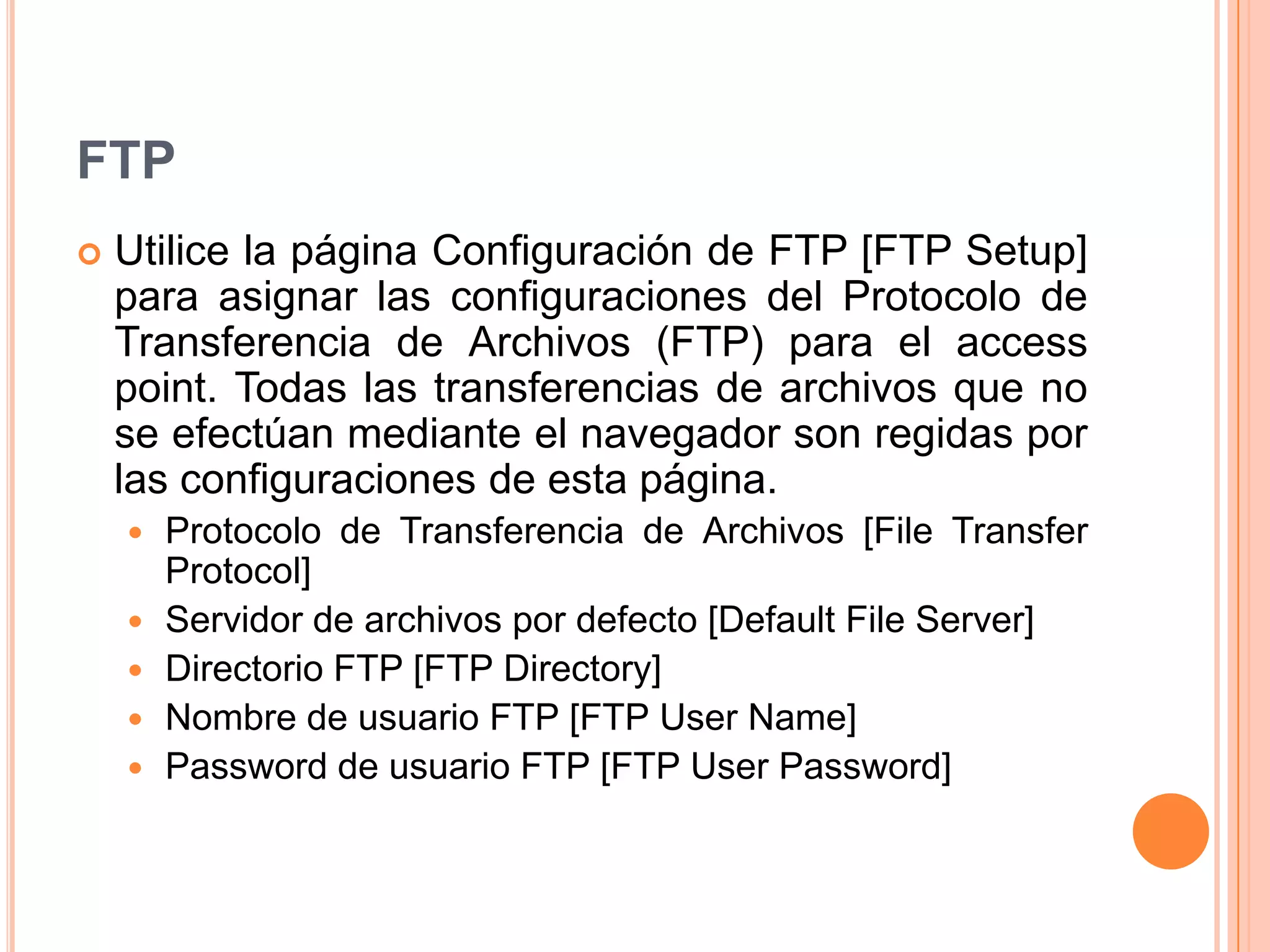

36. FTP
 Utilice la página Configuración de FTP [FTP Setup]
para asignar las configuraciones del Protocolo de
Transferencia de Archivos (FTP) para el access
point. Todas las transferencias de archivos que no
se efectúan mediante el navegador son regidas por
las configuraciones de esta página.
 Protocolo de Transferencia de Archivos [File Transfer
Protocol]
 Servidor de archivos por defecto [Default File Server]
 Directorio FTP [FTP Directory]
 Nombre de usuario FTP [FTP User Name]
 Password de usuario FTP [FTP User Password]

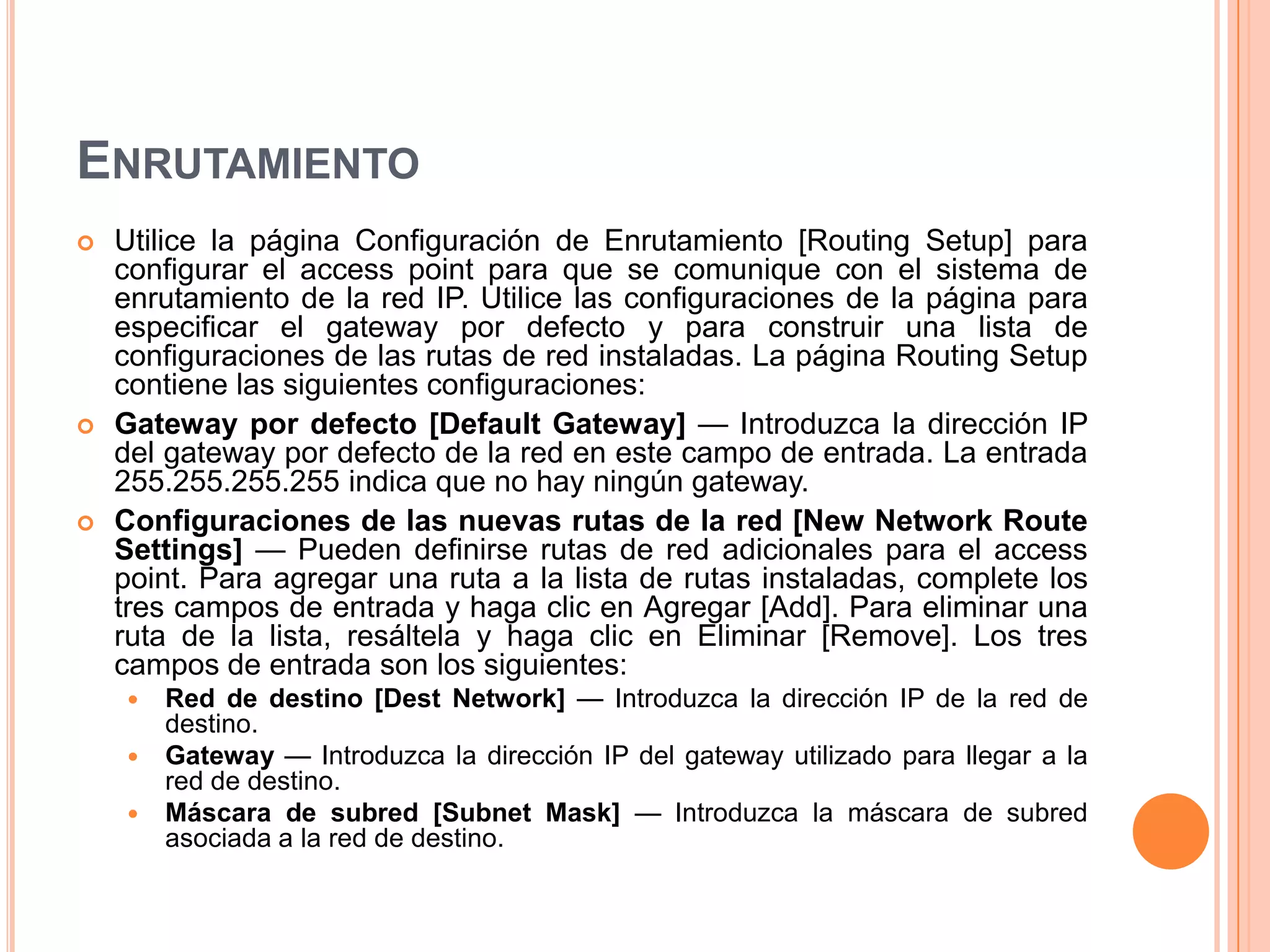

37. ENRUTAMIENTO
 Utilice la página Configuración de Enrutamiento [Routing Setup] para
configurar el access point para que se comunique con el sistema de
enrutamiento de la red IP. Utilice las configuraciones de la página para
especificar el gateway por defecto y para construir una lista de
configuraciones de las rutas de red instaladas. La página Routing Setup
contiene las siguientes configuraciones:
 Gateway por defecto [Default Gateway] — Introduzca la dirección IP
del gateway por defecto de la red en este campo de entrada. La entrada
255.255.255.255 indica que no hay ningún gateway.
 Configuraciones de las nuevas rutas de la red [New Network Route
Settings] — Pueden definirse rutas de red adicionales para el access
point. Para agregar una ruta a la lista de rutas instaladas, complete los
tres campos de entrada y haga clic en Agregar [Add]. Para eliminar una
ruta de la lista, resáltela y haga clic en Eliminar [Remove]. Los tres
campos de entrada son los siguientes:
 Red de destino [Dest Network] — Introduzca la dirección IP de la red de
destino.
 Gateway — Introduzca la dirección IP del gateway utilizado para llegar a la
red de destino.
 Máscara de subred [Subnet Mask] — Introduzca la máscara de subred
asociada a la red de destino.

38. CONFIGURACIÓN DE CONSOLA Y TELNET
 Utilice la página Configuración de consola/telnet
[Console/Telnet Setup] para configurar el access
point para que funcione con un emulador de
terminal o Telnet.
 Velocidad en baudios [Baud Rate]
 Paridad [Parity]
 Bits de datos [Data Bits]
 Bits de parada [Stop Bits]
 Control de flujo [Flow Control]
 Tipo de terminal [Terminal Type]
 Columnas [Columns]
 Líneas [Lines]
 Habilitar Telnet [Enable Telnet]
