El documento proporciona información sobre la configuración básica de un access point. Explica que se puede utilizar un navegador web para asignar configuraciones iniciales como el nombre del sistema, la dirección IP y la máscara de subred. También cubre opciones como el protocolo de servidor DHCP, el tipo de red inalámbrica y la compatibilidad con clientes. Además, detalla parámetros adicionales de configuración como la velocidad del puerto Ethernet y los filtros de protocolo.

1. ACCESS
POINT

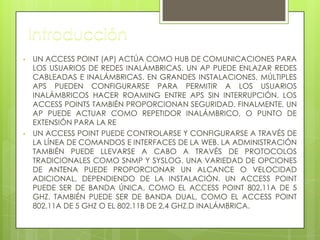

2. • UN ACCESS POINT (AP) ACTÚA COMO HUB DE COMUNICACIONES PARA
LOS USUARIOS DE REDES INALÁMBRICAS. UN AP PUEDE ENLAZAR REDES
CABLEADAS E INALÁMBRICAS. EN GRANDES INSTALACIONES, MÚLTIPLES
APS PUEDEN CONFIGURARSE PARA PERMITIR A LOS USUARIOS
INALÁMBRICOS HACER ROAMING ENTRE APS SIN INTERRUPCIÓN. LOS
ACCESS POINTS TAMBIÉN PROPORCIONAN SEGURIDAD. FINALMENTE, UN
AP PUEDE ACTUAR COMO REPETIDOR INALÁMBRICO, O PUNTO DE
EXTENSIÓN PARA LA RE
• UN ACCESS POINT PUEDE CONTROLARSE Y CONFIGURARSE A TRAVÉS DE
LA LÍNEA DE COMANDOS E INTERFACES DE LA WEB. LA ADMINISTRACIÓN
TAMBIÉN PUEDE LLEVARSE A CABO A TRAVÉS DE PROTOCOLOS
TRADICIONALES COMO SNMP Y SYSLOG. UNA VARIEDAD DE OPCIONES
DE ANTENA PUEDE PROPORCIONAR UN ALCANCE O VELOCIDAD
ADICIONAL, DEPENDIENDO DE LA INSTALACIÓN. UN ACCESS POINT
PUEDE SER DE BANDA ÚNICA, COMO EL ACCESS POINT 802.11A DE 5
GHZ. TAMBIÉN PUEDE SER DE BANDA DUAL, COMO EL ACCESS POINT
802.11A DE 5 GHZ O EL 802.11B DE 2,4 GHZ.D INALÁMBRICA.

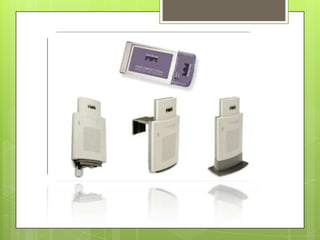

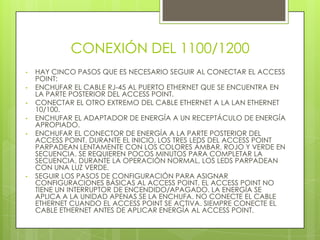

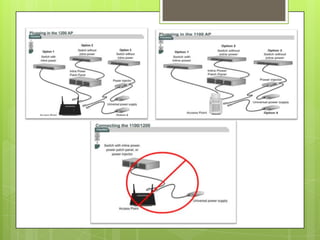

4. CONEXIÓN DEL 1100/1200
• HAY CINCO PASOS QUE ES NECESARIO SEGUIR AL CONECTAR EL ACCESS
POINT:
• ENCHUFAR EL CABLE RJ-45 AL PUERTO ETHERNET QUE SE ENCUENTRA EN
LA PARTE POSTERIOR DEL ACCESS POINT.
• CONECTAR EL OTRO EXTREMO DEL CABLE ETHERNET A LA LAN ETHERNET
10/100.
• ENCHUFAR EL ADAPTADOR DE ENERGÍA A UN RECEPTÁCULO DE ENERGÍA
APROPIADO.
• ENCHUFAR EL CONECTOR DE ENERGÍA A LA PARTE POSTERIOR DEL
ACCESS POINT. DURANTE EL INICIO, LOS TRES LEDS DEL ACCESS POINT
PARPADEAN LENTAMENTE CON LOS COLORES ÁMBAR, ROJO Y VERDE EN
SECUENCIA. SE REQUIEREN POCOS MINUTOS PARA COMPLETAR LA
SECUENCIA. DURANTE LA OPERACIÓN NORMAL, LOS LEDS PARPADEAN
CON UNA LUZ VERDE.
• SEGUIR LOS PASOS DE CONFIGURACIÓN PARA ASIGNAR
CONFIGURACIONES BÁSICAS AL ACCESS POINT. EL ACCESS POINT NO
TIENE UN INTERRUPTOR DE ENCENDIDO/APAGADO. LA ENERGÍA SE
APLICA A LA UNIDAD APENAS SE LA ENCHUFA. NO CONECTE EL CABLE
ETHERNET CUANDO EL ACCESS POINT SE ACTIVA. SIEMPRE CONECTE EL
CABLE ETHERNET ANTES DE APLICAR ENERGÍA AL ACCESS POINT.

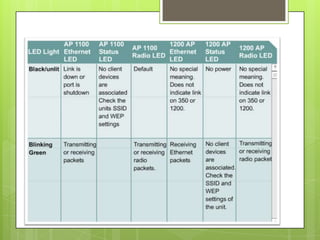

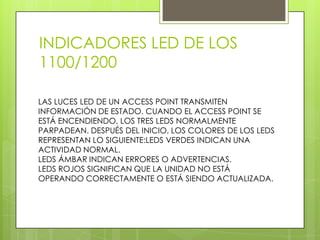

6. INDICADORES LED DE LOS
1100/1200
LAS LUCES LED DE UN ACCESS POINT TRANSMITEN
INFORMACIÓN DE ESTADO. CUANDO EL ACCESS POINT SE
ESTÁ ENCENDIENDO, LOS TRES LEDS NORMALMENTE
PARPADEAN. DESPUÉS DEL INICIO, LOS COLORES DE LOS LEDS
REPRESENTAN LO SIGUIENTE:LEDS VERDES INDICAN UNA
ACTIVIDAD NORMAL.
LEDS ÁMBAR INDICAN ERRORES O ADVERTENCIAS.
LEDS ROJOS SIGNIFICAN QUE LA UNIDAD NO ESTÁ
OPERANDO CORRECTAMENTE O ESTÁ SIENDO ACTUALIZADA.

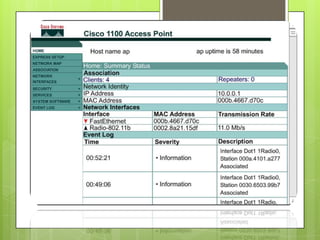

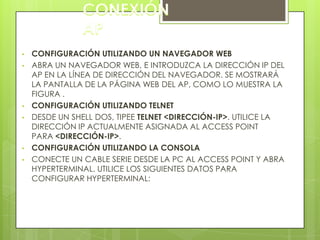

8. • CONFIGURACIÓN UTILIZANDO UN NAVEGADOR WEB
• ABRA UN NAVEGADOR WEB, E INTRODUZCA LA DIRECCIÓN IP DEL
AP EN LA LÍNEA DE DIRECCIÓN DEL NAVEGADOR. SE MOSTRARÁ
LA PANTALLA DE LA PÁGINA WEB DEL AP, COMO LO MUESTRA LA
FIGURA .

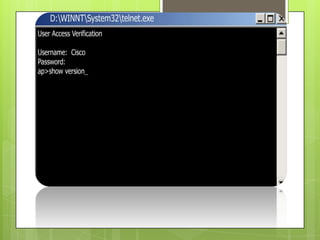

• CONFIGURACIÓN UTILIZANDO TELNET
• DESDE UN SHELL DOS, TIPEE TELNET <DIRECCIÓN-IP>. UTILICE LA
DIRECCIÓN IP ACTUALMENTE ASIGNADA AL ACCESS POINT
PARA <DIRECCIÓN-IP>.

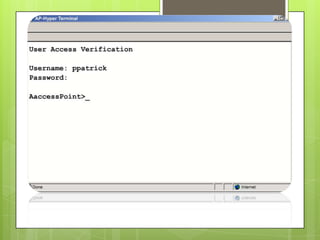

• CONFIGURACIÓN UTILIZANDO LA CONSOLA
• CONECTE UN CABLE SERIE DESDE LA PC AL ACCESS POINT Y ABRA
HYPERTERMINAL. UTILICE LOS SIGUIENTES DATOS PARA
CONFIGURAR HYPERTERMINAL:

12. Configuración
Básica

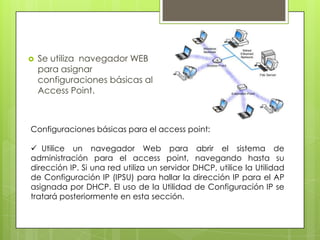

13.  Se utiliza navegador WEB
para asignar
configuraciones básicas al
Access Point.
Configuraciones básicas para el access point:
 Utilice un navegador Web para abrir el sistema de
administración para el access point, navegando hasta su
dirección IP. Si una red utiliza un servidor DHCP, utilice la Utilidad
de Configuración IP (IPSU) para hallar la dirección IP para el AP
asignada por DHCP. El uso de la Utilidad de Configuración IP se
tratará posteriormente en esta sección.

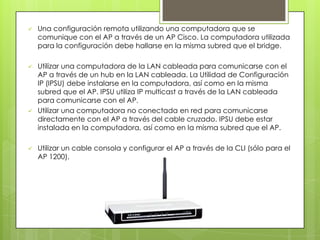

14.  Una configuración remota utilizando una computadora que se
comunique con el AP a través de un AP Cisco. La computadora utilizada
para la configuración debe hallarse en la misma subred que el bridge.
 Utilizar una computadora de la LAN cableada para comunicarse con el
AP a través de un hub en la LAN cableada. La Utilidad de Configuración
IP (IPSU) debe instalarse en la computadora, así como en la misma
subred que el AP. IPSU utiliza IP multicast a través de la LAN cableada
para comunicarse con el AP.
 Utilizar una computadora no conectada en red para comunicarse
directamente con el AP a través del cable cruzado. IPSU debe estar
instalada en la computadora, así como en la misma subred que el AP.
 Utilizar un cable consola y configurar el AP a través de la CLI (sólo para el
AP 1200).

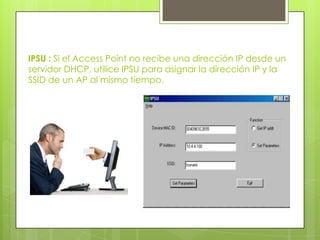

15. IPSU : Si el Access Point no recibe una dirección IP desde un
servidor DHCP, utilice IPSU para asignar la dirección IP y la
SSID de un AP al mismo tiempo.

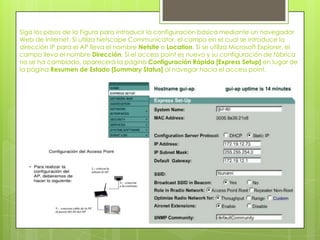

16. Siga los pasos de la Figura para introducir la configuración básica mediante un navegador
Web de Internet. Si utiliza Netscape Communicator, el campo en el cual se introduce la
dirección IP para el AP lleva el nombre Netsite o Location. Si se utiliza Microsoft Explorer, el
campo lleva el nombre Dirección. Si el access point es nuevo y su configuración de fábrica
no se ha cambiado, aparecerá la página Configuración Rápida [Express Setup] en lugar de
la página Resumen de Estado [Summary Status] al navegar hacia el access point.

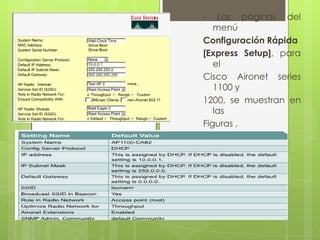

17. - Las páginas del
menú
Configuración Rápida
[Express Setup], para
el
Cisco Aironet series
1100 y
1200, se muestran en
las
Figuras .

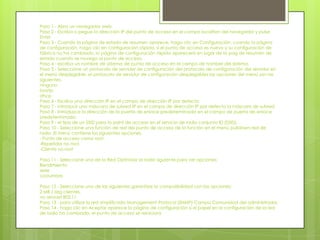

18. Paso 1 - Abra un navegador web.
Paso 2 - Escriba o pegue la dirección IP del punto de acceso en el campo localtion del navegador y pulse
Enter.
Paso 3 - Cuando la página de estado de resumen aparece, haga clic en Configuración. cuando la página
de configuración, haga clic en configuración rápida, si el punto de acceso es nuevo y su configuración de
fábrica no ha cambiado, la página de configuración rápida aparecerá en lugar de la pag de resumen de
estado cuando se navega al punto de acceso.
Paso 4 - escriba un nombre de sistema de punto de acceso en el campo de nombre del sistema
Paso 5 - Seleccione un protocolo de servidor de configuración del protocolo de configuración del servidor en
el menú desplegable. el protocolo de servidor de configuración desplegables las opciones del menú son las
siguientes.
ninguno
bootp
dhcp
Paso 6 - Escriba una dirección IP en el campo de dirección IP por defecto.
Paso 7 - introducir una máscara de subred IP en el campo de dirección IP por defecto la máscara de subred
Paso 8 - introduzca la dirección de la puerta de enlace predeterminada en el campo de puerta de enlace
predeterminada
Paso 9 - el tipo de un SSID para la point de acceso en el servicio de radio conjunto ID (SSID).
Paso 10 - Seleccione una función de red del punto de acceso de la función en el menú pulldown red de
radio. El menú contiene las siguientes opciones.
- Punto de acceso como root.
-Repetidor no root.
-Cliente no root
Paso 11 - Seleccione uno de la Red Optimizar la radio siguiente para ver opciones:
Rendimiento
serie
costumbre
Paso 12 - Seleccione una de las siguientes garantizar la compatibilidad con las opciones:
2 MB / seg clientes.
no aironet 802.11
Paso 13 - para utilizar la red simplificada Management Protocol (SNMP) Campo Comunidad del administrador.
Paso 14 - haga clic en Aceptar aparece la página de configuración si el papel en la configuración de la red
de radio ha cambiado, el punto de acceso se reiniciará

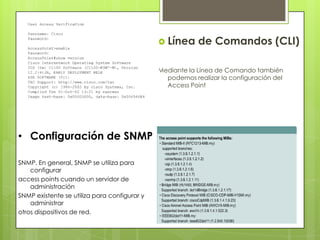

19.  Línea de Comandos (CLI)
Mediante la Línea de Comando también
podemos realizar la configuración del
Access Point
• Configuración de SNMP
SNMP. En general, SNMP se utiliza para
configurar
access points cuando un servidor de
administración
SNMP existente se utiliza para configurar y
administrar
otros dispositivos de red.

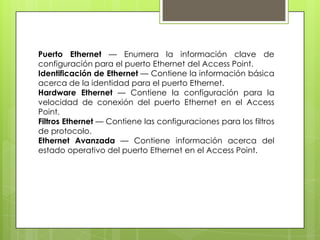

21. Puerto Ethernet — Enumera la información clave de
configuración para el puerto Ethernet del Access Point.
Identificación de Ethernet — Contiene la información básica
acerca de la identidad para el puerto Ethernet.
Hardware Ethernet — Contiene la configuración para la
velocidad de conexión del puerto Ethernet en el Access
Point.
Filtros Ethernet — Contiene las configuraciones para los filtros
de protocolo.
Ethernet Avanzada — Contiene información acerca del
estado operativo del puerto Ethernet en el Access Point.

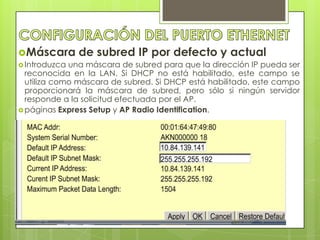

22. Máscara de subred IP por defecto y actual
 Introduzca una máscara de subred para que la dirección IP pueda ser
reconocida en la LAN. Si DHCP no está habilitado, este campo se
utiliza como máscara de subred. Si DHCP está habilitado, este campo
proporcionará la máscara de subred, pero sólo si ningún servidor
responde a la solicitud efectuada por el AP.
 páginas Express Setup y AP Radio Identification.

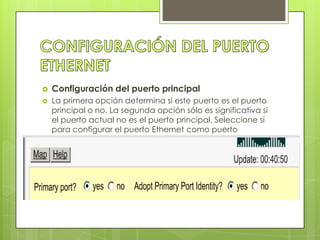

23.  Configuración del puerto principal
 La primera opción determina si este puerto es el puerto
principal o no. La segunda opción sólo es significativa si
el puerto actual no es el puerto principal. Seleccione sí
para configurar el puerto Ethernet como puerto
principal. Seleccione no para configurar el puerto de la
radio como puerto principal.

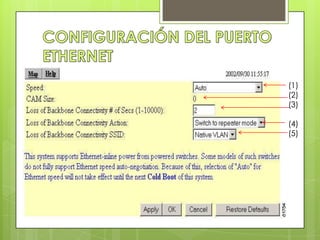

24. (1)
(2)
(3)
(4)
(5)

25.  (1) LA VELOCIDAD [SPEED]. el menú desplegable Speed enumera cinco opciones para
el tipo de conector, la velocidad de conexión y la configuración dúplex utilizados por el
puerto.
 Auto
 10BaseT / Half Duplex
 10BaseT / Full Duplex
 100BaseT / Half Duplex
 100BaseT / Full Duplex.
 (2) Esta configuración determina la acción que lleva a un punto de acceso cuando una
pérdida de conectividad de red troncal se produce
 • Ninguna acción-no se hace nada
 • Cambiar a modo de repetidor: el punto de acceso desvincula todos los clientes de sus
actuales y se convierte en un repetidor.
 • Apague la radio: El punto de acceso efectivamente se aleja de la infraestructura por
disociar sus clientes actuales ,hasta que se restablezca la conectividad de red troncal.
 • Restringir el acceso a SSID (cliente que utiliza el SSID especificado puede asociarse con
el punto de acceso, lo que permite a un administrador para llevar a cabo los
procedimientos de recuperación de falla o de diagnóstico).

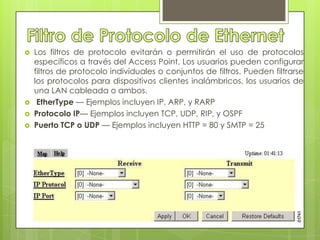

26.  Los filtros de protocolo evitarán o permitirán el uso de protocolos
específicos a través del Access Point. Los usuarios pueden configurar
filtros de protocolo individuales o conjuntos de filtros. Pueden filtrarse
los protocolos para dispositivos clientes inalámbricos, los usuarios de
una LAN cableada o ambos.
 EtherType — Ejemplos incluyen IP, ARP, y RARP
 Protocolo IP— Ejemplos incluyen TCP, UDP, RIP, y OSPF
 Puerto TCP o UDP — Ejemplos incluyen HTTP = 80 y SMTP = 25

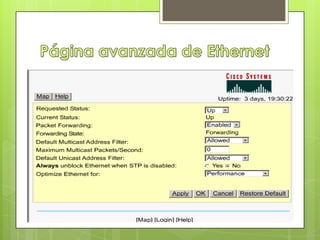

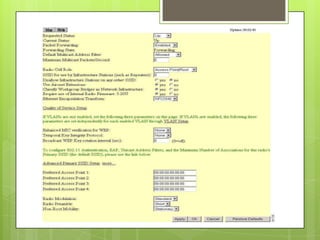

28.  CONFIGURACIÓN DEL ESTADO Solicitado es útil para detectar problemas en
la red. Activo [Up] es la configuración por defecto. Esta configuración por
defecto permite al puerto Ethernet llevar a cabo operaciones normales.
Inactivo [Down] inhabilita el puerto Ethernet del Access Point.
 La línea Estado Actual [Current Status] Muestra el estado actual del puerto
Ethernet. Este campo también puede mostrar Error, que indica que el puerto
se encuentra en condición de error.
 Durante las operaciones normales, la configuración Envío de Paquetes
siempre es Habilitado [ENABLED]. Para la detección de problemas, configure
el envío de paquetes como Inhabilitado [DISABLED]. Esto evita que los datos
se desplacen entre los puertos Ethernet y de radio.
 La línea Estado de Envío [Forwarding State] bajo la configuración muestra el
estado del envío actual. El estado de la operación normal es Envío
[Forwarding]. Los siguientes cinco estados son posibles:
 Enabled (Habilitado) — Éste es el estado operativo normal
 Unknown (Desconocido) — El estado no puede determinarse
 Disabled (Inhabilitado) — Las capacidades de envío están inhabilitadas
 Blocking (En bloqueo) — El puerto está bloqueando la transmisión
 Broken (Roto) — Este estado informa respecto a un fallo en el puerto Ethernet

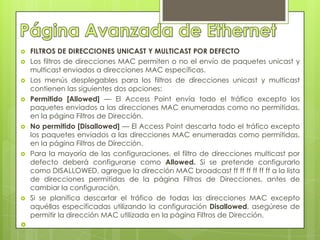

29.  FILTROS DE DIRECCIONES UNICAST Y MULTICAST POR DEFECTO
 Los filtros de direcciones MAC permiten o no el envío de paquetes unicast y
multicast enviados a direcciones MAC específicas.
 Los menús desplegables para los filtros de direcciones unicast y multicast
contienen las siguientes dos opciones:
 Permitido [Allowed] — El Access Point envía todo el tráfico excepto los
paquetes enviados a las direcciones MAC enumeradas como no permitidas,
en la página Filtros de Dirección.
 No permitido [Disallowed] — El Access Point descarta todo el tráfico excepto
los paquetes enviados a las direcciones MAC enumeradas como permitidas,
en la página Filtros de Dirección.
 Para la mayoría de las configuraciones, el filtro de direcciones multicast por
defecto deberá configurarse como Allowed. Si se pretende configurarlo
como DISALLOWED, agregue la dirección MAC broadcast ff ff ff ff ff ff a la lista
de direcciones permitidas de la página Filtros de Direcciones, antes de
cambiar la configuración.
 Si se planifica descartar el tráfico de todas las direcciones MAC excepto
aquéllas especificadas utilizando la configuración Disallowed, asegúrese de
permitir la dirección MAC utilizada en la página Filtros de Dirección.


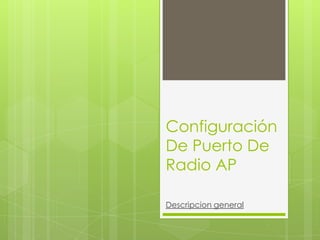

30. Configuración
De Puerto De
Radio AP
Descripcion general

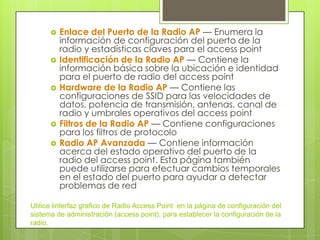

31.  Enlace del Puerto de la Radio AP — Enumera la
información de configuración del puerto de la
radio y estadísticas claves para el access point
 Identificación de la Radio AP — Contiene la
información básica sobre la ubicación e identidad
para el puerto de radio del access point
 Hardware de la Radio AP — Contiene las
configuraciones de SSID para las velocidades de
datos, potencia de transmisión, antenas, canal de
radio y umbrales operativos del access point
 Filtros de la Radio AP — Contiene configuraciones
para los filtros de protocolo
 Radio AP Avanzada — Contiene información
acerca del estado operativo del puerto de la
radio del access point. Esta página también
puede utilizarse para efectuar cambios temporales
en el estado del puerto para ayudar a detectar
problemas de red
Utilice linterfaz grafico de Radio Access Point en la página de configuración del
sistema de administración (access point), para establecer la configuración de la
radio.

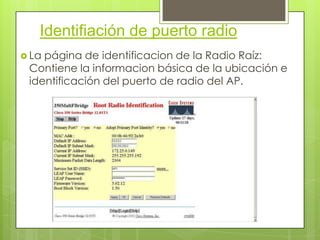

32. Identifiación de puerto radio
 Lapágina de identificacion de la Radio Raíz:
Contiene la informacion básica de la ubicación e
identificación del puerto de radio del AP.

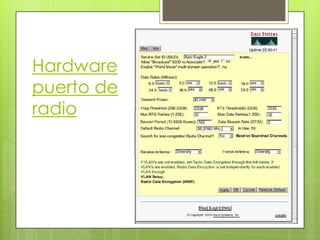

33. Hardware
puerto de
radio

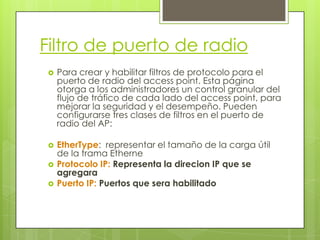

34. Filtro de puerto de radio
 Para crear y habilitar filtros de protocolo para el
puerto de radio del access point. Esta página
otorga a los administradores un control granular del
flujo de tráfico de cada lado del access point, para
mejorar la seguridad y el desempeño. Pueden
configurarse tres clases de filtros en el puerto de
radio del AP:
 EtherType: representar el tamaño de la carga útil
de la trama Etherne
 Protocolo IP: Representa la direcion IP que se
agregara
 Puerto IP: Puertos que sera habilitado

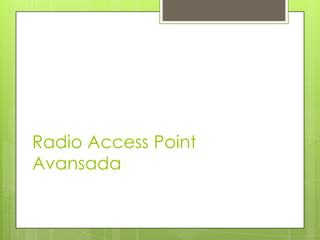

35. Radio Access Point
Avansada

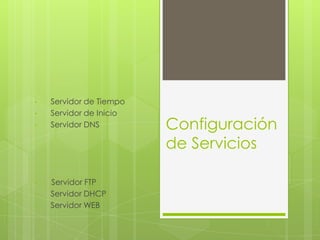

37. • Servidor de Tiempo
• Servidor de Inicio
• Servidor DNS Configuración
de Servicios
• Servidor FTP
• Servidor DHCP
• Servidor WEB

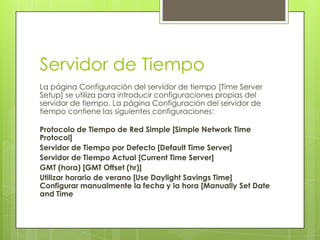

38. Servidor de Tiempo
La página Configuración del servidor de tiempo [Time Server
Setup] se utiliza para introducir configuraciones propias del
servidor de tiempo. La página Configuración del servidor de
tiempo contiene las siguientes configuraciones:
Protocolo de Tiempo de Red Simple [Simple Network Time
Protocol]
Servidor de Tiempo por Defecto [Default Time Server]
Servidor de Tiempo Actual [Current Time Server]
GMT (hora) [GMT Offset (hr)]
Utilizar horario de verano [Use Daylight Savings Time]
Configurar manualmente la fecha y la hora [Manually Set Date
and Time

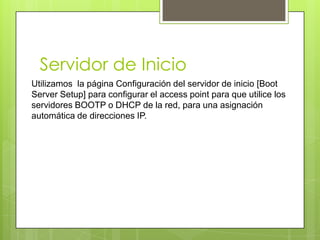

39. Servidor de Inicio
Utilizamos la página Configuración del servidor de inicio [Boot
Server Setup] para configurar el access point para que utilice los
servidores BOOTP o DHCP de la red, para una asignación
automática de direcciones IP.

40. Servidor BOOTP y DHCP

BOOTP: la red utiliza el Protocolo de Inicio, en el cual las direcciones
IP se asignan de forma permanente, basándose en las direcciones
MAC.
 DHCP: con el Protocolo de Configuración Dinámica del Host, las
direcciones IP se alquilan durante un tiempo. Establezca la duración
del alquiler mediante las configuraciones de esta página.

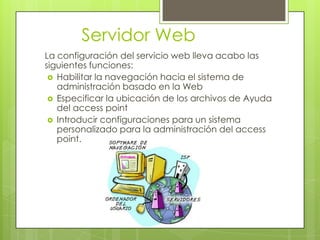

41. Servidor Web
La configuración del servicio web lleva acabo las
siguientes funciones:
 Habilitar la navegación hacia el sistema de
administración basado en la Web
 Especificar la ubicación de los archivos de Ayuda
del access point
 Introducir configuraciones para un sistema
personalizado para la administración del access
point.

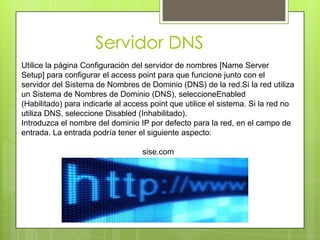

42. Servidor DNS
Utilice la página Configuración del servidor de nombres [Name Server
Setup] para configurar el access point para que funcione junto con el
servidor del Sistema de Nombres de Dominio (DNS) de la red.Si la red utiliza
un Sistema de Nombres de Dominio (DNS), seleccioneEnabled
(Habilitado) para indicarle al access point que utilice el sistema. Si la red no
utiliza DNS, seleccione Disabled (Inhabilitado).
Introduzca el nombre del dominio IP por defecto para la red, en el campo de
entrada. La entrada podría tener el siguiente aspecto:
sise.com

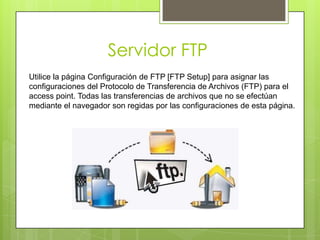

43. Servidor FTP
Utilice la página Configuración de FTP [FTP Setup] para asignar las
configuraciones del Protocolo de Transferencia de Archivos (FTP) para el
access point. Todas las transferencias de archivos que no se efectúan
mediante el navegador son regidas por las configuraciones de esta página.
