1. “ Add your company slogan ”
ACCESS POINT (APs)
INTEGRANTES:
Flavio Barboza Velásquez
Cesar Daniel Villanueva
Alberto Uman
Luis maza
LOGO

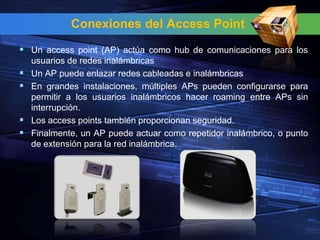

2. Conexiones del Access Point
 Un access point (AP) actúa como hub de comunicaciones para los
usuarios de redes inalámbricas
 Un AP puede enlazar redes cableadas e inalámbricas
 En grandes instalaciones, múltiples APs pueden configurarse para
permitir a los usuarios inalámbricos hacer roaming entre APs sin
interrupción.
 Los access points también proporcionan seguridad.
 Finalmente, un AP puede actuar como repetidor inalámbrico, o punto
de extensión para la red inalámbrica.

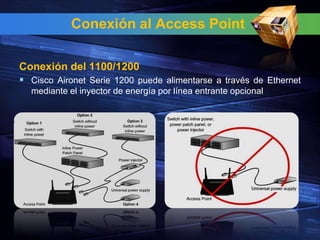

3. Conexión al Access Point
Conexión del 1100/1200
 Cisco Aironet Serie 1200 puede alimentarse a través de Ethernet
mediante el inyector de energía por línea entrante opcional

4. Conexión del Access Point

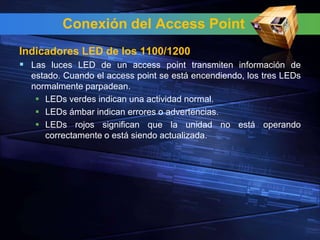

Indicadores LED de los 1100/1200
 Las luces LED de un access point transmiten información de
estado. Cuando el access point se está encendiendo, los tres LEDs
normalmente parpadean.
 LEDs verdes indican una actividad normal.
 LEDs ámbar indican errores o advertencias.
 LEDs rojos significan que la unidad no está operando
correctamente o está siendo actualizada.

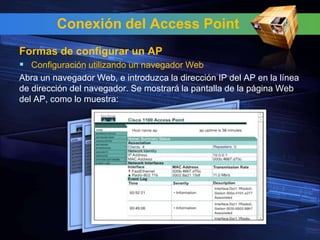

5. Conexión del Access Point
Formas de configurar un AP
 Configuración utilizando un navegador Web
Abra un navegador Web, e introduzca la dirección IP del AP en la línea
de dirección del navegador. Se mostrará la pantalla de la página Web
del AP, como lo muestra:

6. Conexión del Access Point

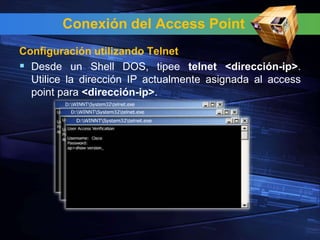

Configuración utilizando Telnet
 Desde un Shell DOS, tipee telnet <dirección-ip>.
Utilice la dirección IP actualmente asignada al access
point para <dirección-ip>.

7. Conexión del Access Point

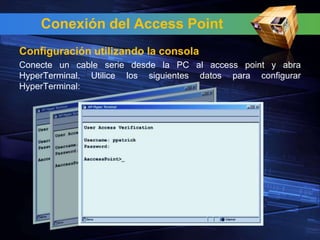

Configuración utilizando la consola
Conecte un cable serie desde la PC al access point y abra
HyperTerminal. Utilice los siguientes datos para configurar
HyperTerminal:

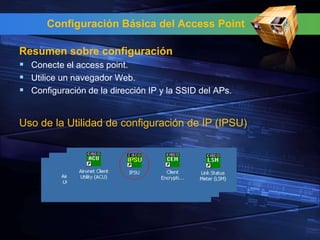

8. Configuración Básica del Access Point
Resumen sobre configuración
 Conecte el access point.
 Utilice un navegador Web.
 Configuración de la dirección IP y la SSID del APs.
Uso de la Utilidad de configuración de IP (IPSU)

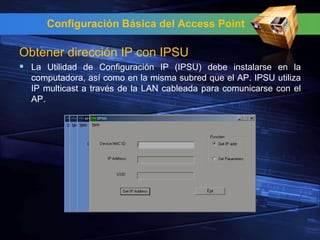

9. Configuración Básica del Access Point
Obtener dirección IP con IPSU
 La Utilidad de Configuración IP (IPSU) debe instalarse en la
computadora, así como en la misma subred que el AP. IPSU utiliza
IP multicast a través de la LAN cableada para comunicarse con el
AP.

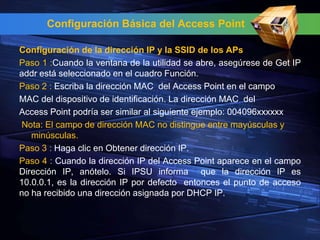

10. Configuración Básica del Access Point
Configuración de la dirección IP y la SSID de los APs
Paso 1 :Cuando la ventana de la utilidad se abre, asegúrese de Get IP
addr está seleccionado en el cuadro Función.
Paso 2 : Escriba la dirección MAC del Access Point en el campo
MAC del dispositivo de identificación. La dirección MAC del
Access Point podría ser similar al siguiente ejemplo: 004096xxxxxx
Nota: El campo de dirección MAC no distingue entre mayúsculas y
minúsculas.
Paso 3 : Haga clic en Obtener dirección IP.
Paso 4 : Cuando la dirección IP del Access Point aparece en el campo
Dirección IP, anótelo. Si IPSU informa que la dirección IP es
10.0.0.1, es la dirección IP por defecto entonces el punto de acceso
no ha recibido una dirección asignada por DHCP IP.

11. Configuración Básica del Access Point
Configuración de la dirección IP y la SSID de los Aps

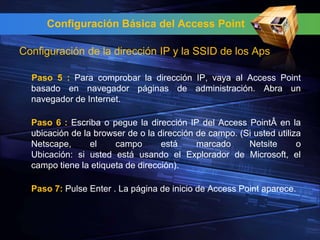

Paso 5 : Para comprobar la dirección IP, vaya al Access Point
basado en navegador páginas de administración. Abra un
navegador de Internet.
Paso 6 : Escriba o pegue la dirección IP del Access Point en la
ubicación de la browser de o la dirección de campo. (Si usted utiliza
Netscape, el campo está marcado Netsite o
Ubicación: si usted está usando el Explorador de Microsoft, el
campo tiene la etiqueta de dirección).
Paso 7: Pulse Enter . La página de inicio de Access Point aparece.

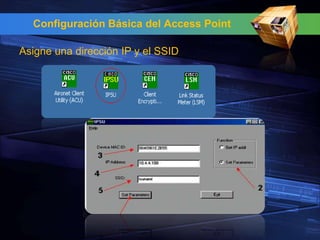

12. Configuración Básica del Access Point
Asigne una dirección IP y el SSID
6

13. Configuración Básica del Access Point

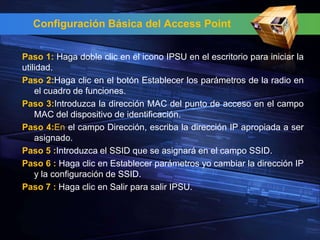

Paso 1: Haga doble clic en el icono IPSU en el escritorio para iniciar la
utilidad.
Paso 2:Haga clic en el botón Establecer los parámetros de la radio en
el cuadro de funciones.
Paso 3:Introduzca la dirección MAC del punto de acceso en el campo
MAC del dispositivo de identificación.
Paso 4:En el campo Dirección, escriba la dirección IP apropiada a ser
asignado.
Paso 5 :Introduzca el SSID que se asignará en el campo SSID.
Paso 6 : Haga clic en Establecer parámetros yo cambiar la dirección IP
y la configuración de SSID.
Paso 7 : Haga clic en Salir para salir IPSU.

14. Configuración Básica del Access Point
Uso del navegador web: configuración rápida para
introducir la configuración básica

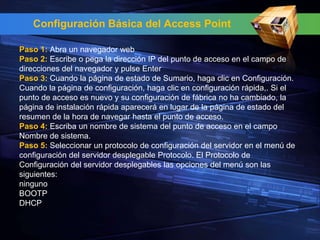

15. Configuración Básica del Access Point
Paso 1: Abra un navegador web
Paso 2: Escribe o pega la dirección IP del punto de acceso en el campo de
direcciones del navegador y pulse Enter
Paso 3: Cuando la página de estado de Sumario, haga clic en Configuración.
Cuando la página de configuración, haga clic en configuración rápida,. Si el
punto de acceso es nuevo y su configuración de fábrica no ha cambiado, la
página de instalación rápida aparecerá en lugar de la página de estado del
resumen de la hora de navegar hasta el punto de acceso.
Paso 4: Escriba un nombre de sistema del punto de acceso en el campo
Nombre de sistema.
Paso 5: Seleccionar un protocolo de configuración del servidor en el menú de
configuración del servidor desplegable Protocolo. El Protocolo de
Configuración del servidor desplegables las opciones del menú son las
siguientes:
ninguno
BOOTP
DHCP

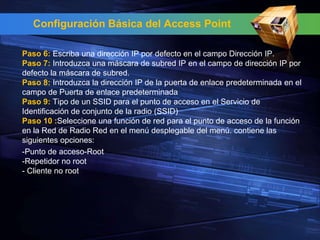

16. Configuración Básica del Access Point
Paso 6: Escriba una dirección IP por defecto en el campo Dirección IP.
Paso 7: Introduzca una máscara de subred IP en el campo de dirección IP por
defecto la máscara de subred.
Paso 8: Introduzca la dirección IP de la puerta de enlace predeterminada en el
campo de Puerta de enlace predeterminada
Paso 9: Tipo de un SSID para el punto de acceso en el Servicio de
Identificación de conjunto de la radio (SSID)
Paso 10 :Seleccione una función de red para el punto de acceso de la función
en la Red de Radio Red en el menú desplegable del menú. contiene las
siguientes opciones:
-Punto de acceso-Root
-Repetidor no root
- Cliente no root

17. Configuración Básica del Access Point

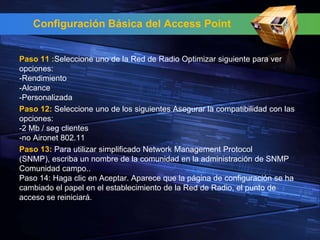

Paso 11 :Seleccione uno de la Red de Radio Optimizar siguiente para ver
opciones:
-Rendimiento
-Alcance
-Personalizada
Paso 12: Seleccione uno de los siguientes Asegurar la compatibilidad con las
opciones:
-2 Mb / seg clientes
-no Aironet 802.11
Paso 13: Para utilizar simplificado Network Management Protocol
(SNMP), escriba un nombre de la comunidad en la administración de SNMP
Comunidad campo..
Paso 14: Haga clic en Aceptar. Aparece que la página de configuración se ha
cambiado el papel en el establecimiento de la Red de Radio, el punto de
acceso se reiniciará.

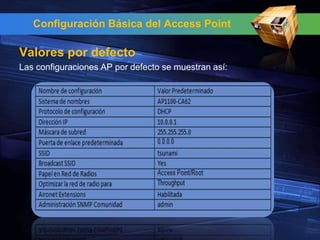

18. Configuración Básica del Access Point
Valores por defecto
Las configuraciones AP por defecto se muestran así:

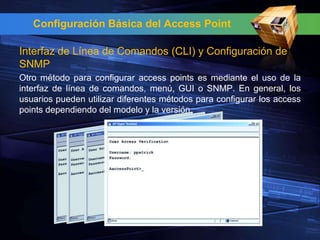

19. Configuración Básica del Access Point
Interfaz de Línea de Comandos (CLI) y Configuración de
SNMP
Otro método para configurar access points es mediante el uso de la
interfaz de línea de comandos, menú, GUI o SNMP. En general, los
usuarios pueden utilizar diferentes métodos para configurar los access
points dependiendo del modelo y la versión.

20. Configuración Básica del Access Point

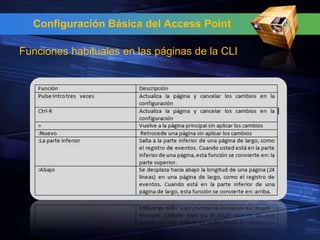

Funciones habituales en las páginas de la CLI

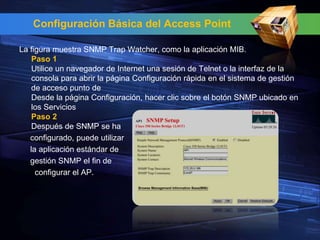

21. Configuración Básica del Access Point
La figura muestra SNMP Trap Watcher, como la aplicación MIB.
Paso 1
Utilice un navegador de Internet una sesión de Telnet o la interfaz de la
consola para abrir la página Configuración rápida en el sistema de gestión
de acceso punto de
Desde la página Configuración, hacer clic sobre el botón SNMP ubicado en
los Servicios
Paso 2
Después de SNMP se ha
configurado, puede utilizar
la aplicación estándar de
gestión SNMP el fin de
configurar el AP.

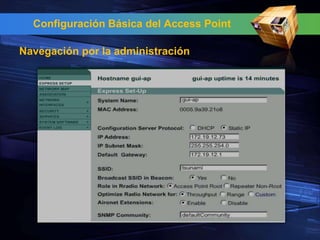

22. Configuración Básica del Access Point
Navegación por la administración

23. Configuración Básica del Access Point

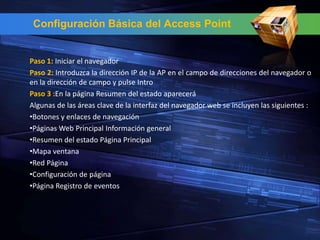

Paso 1: Iniciar el navegador
Paso 2: Introduzca la dirección IP de la AP en el campo de direcciones del navegador o
en la dirección de campo y pulse Intro
Paso 3 :En la página Resumen del estado aparecerá
Algunas de las áreas clave de la interfaz del navegador web se incluyen las siguientes :
•Botones y enlaces de navegación
•Páginas Web Principal Información general
•Resumen del estado Página Principal
•Mapa ventana
•Red Página
•Configuración de página
•Página Registro de eventos

24. Configuración del Puerto Ethernet
 Utilice las páginas de Ethernet que están vinculadas a la página de
Configuración del sistema de administración, para establecer la
configuración del puerto Ethernet.
 .Identificación de Ethernet
 .Hardware Ethernet
 .Filtros de Ethernet
 .Ethernet avanzada

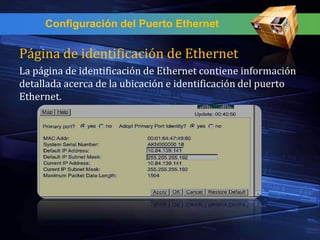

25. Configuración del Puerto Ethernet
Página de identificación de Ethernet
La página de identificación de Ethernet contiene información
detallada acerca de la ubicación e identificación del puerto
Ethernet.

26. Configuración del Puerto Ethernet

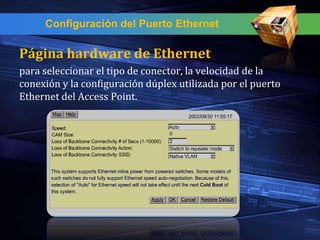

Página hardware de Ethernet
para seleccionar el tipo de conector, la velocidad de la
conexión y la configuración dúplex utilizada por el puerto
Ethernet del Access Point.

27. Configuración del Puerto Ethernet
Página del filtro de protocolo de Ethernet
Los filtros de protocolo evitarán o permitirán el uso de
protocolos específicos a través del Access Point. Los
usuarios pueden configurar filtros de protocolo individuales
o conjuntos de filtros. Pueden filtrarse los protocolos para
dispositivos clientes inalámbricos.

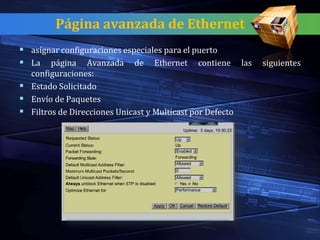

28. Página avanzada de Ethernet
 asignar configuraciones especiales para el puerto
 La página Avanzada de Ethernet contiene las siguientes
configuraciones:
 Estado Solicitado
 Envío de Paquetes
 Filtros de Direcciones Unicast y Multicast por Defecto

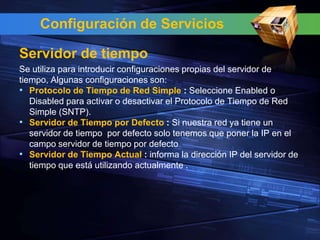

29. Configuración de Servicios
Servidor de tiempo
Se utiliza para introducir configuraciones propias del servidor de
tiempo, Algunas configuraciones son:
• Protocolo de Tiempo de Red Simple : Seleccione Enabled o
Disabled para activar o desactivar el Protocolo de Tiempo de Red
Simple (SNTP).
• Servidor de Tiempo por Defecto : Si nuestra red ya tiene un
servidor de tiempo por defecto solo tenemos que poner la IP en el
campo servidor de tiempo por defecto
• Servidor de Tiempo Actual : informa la dirección IP del servidor de
tiempo que está utilizando actualmente .

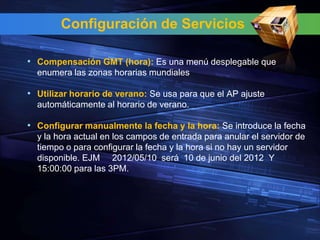

30. Configuración de Servicios
• Compensación GMT (hora): Es una menú desplegable que
enumera las zonas horarias mundiales
• Utilizar horario de verano: Se usa para que el AP ajuste
automáticamente al horario de verano.
• Configurar manualmente la fecha y la hora: Se introduce la fecha
y la hora actual en los campos de entrada para anular el servidor de
tiempo o para configurar la fecha y la hora si no hay un servidor
disponible. EJM 2012/05/10 será 10 de junio del 2012 Y
15:00:00 para las 3PM.

31. Configuración de Servicios

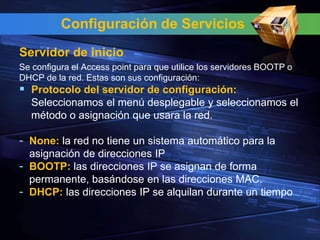

Servidor de inicio
Se configura el Access point para que utilice los servidores BOOTP o
DHCP de la red. Estas son sus configuración:
 Protocolo del servidor de configuración:
Seleccionamos el menú desplegable y seleccionamos el
método o asignación que usara la red.
- None: la red no tiene un sistema automático para la
asignación de direcciones IP
- BOOTP: las direcciones IP se asignan de forma
permanente, basándose en las direcciones MAC.
- DHCP: las direcciones IP se alquilan durante un tiempo

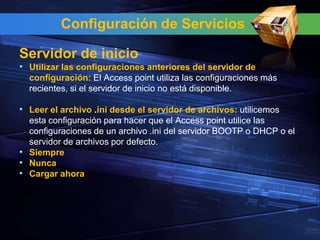

32. Configuración de Servicios
Servidor de inicio
• Utilizar las configuraciones anteriores del servidor de
configuración: El Access point utiliza las configuraciones más
recientes, si el servidor de inicio no está disponible.
• Leer el archivo .ini desde el servidor de archivos: utilicemos
esta configuración para hacer que el Access point utilice las
configuraciones de un archivo .ini del servidor BOOTP o DHCP o el
servidor de archivos por defecto.
• Siempre
• Nunca
• Cargar ahora

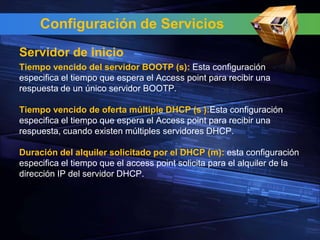

33. Configuración de Servicios
Servidor de inicio
Tiempo vencido del servidor BOOTP (s): Esta configuración
especifica el tiempo que espera el Access point para recibir una
respuesta de un único servidor BOOTP.
Tiempo vencido de oferta múltiple DHCP (s ):Esta configuración
especifica el tiempo que espera el Access point para recibir una
respuesta, cuando existen múltiples servidores DHCP.
Duración del alquiler solicitado por el DHCP (m): esta configuración
especifica el tiempo que el access point solicita para el alquiler de la
dirección IP del servidor DHCP.

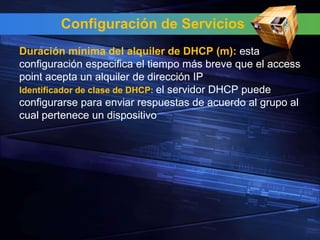

34. Configuración de Servicios
Duración mínima del alquiler de DHCP (m): esta
configuración especifica el tiempo más breve que el access
point acepta un alquiler de dirección IP
Identificador de clase de DHCP: el servidor DHCP puede
configurarse para enviar respuestas de acuerdo al grupo al
cual pertenece un dispositivo

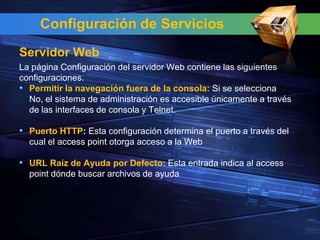

35. Configuración de Servicios
Servidor Web
La página Configuración del servidor Web contiene las siguientes
configuraciones.
• Permitir la navegación fuera de la consola: Si se selecciona
No, el sistema de administración es accesible únicamente a través
de las interfaces de consola y Telnet.
• Puerto HTTP: Esta configuración determina el puerto a través del
cual el access point otorga acceso a la Web
• URL Raíz de Ayuda por Defecto: Esta entrada indica al access
point dónde buscar archivos de ayuda

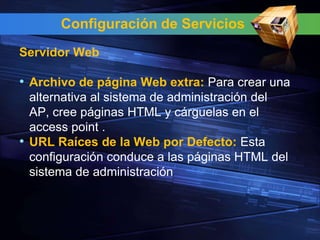

36. Configuración de Servicios
Servidor Web
• Archivo de página Web extra: Para crear una
alternativa al sistema de administración del
AP, cree páginas HTML y cárguelas en el
access point .
• URL Raíces de la Web por Defecto: Esta
configuración conduce a las páginas HTML del
sistema de administración

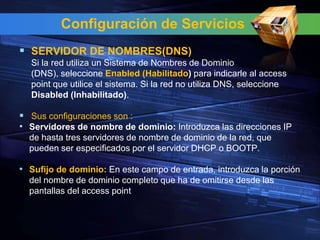

37. Configuración de Servicios
 SERVIDOR DE NOMBRES(DNS)
Si la red utiliza un Sistema de Nombres de Dominio
(DNS), seleccione Enabled (Habilitado) para indicarle al access
point que utilice el sistema. Si la red no utiliza DNS, seleccione
Disabled (Inhabilitado).
 Sus configuraciones son :
• Servidores de nombre de dominio: Introduzca las direcciones IP
de hasta tres servidores de nombre de dominio de la red, que
pueden ser especificados por el servidor DHCP o BOOTP.
• Sufijo de dominio: En este campo de entrada, introduzca la porción
del nombre de dominio completo que ha de omitirse desde las
pantallas del access point

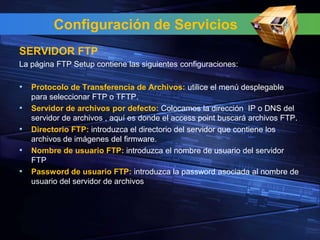

38. Configuración de Servicios
SERVIDOR FTP
La página FTP Setup contiene las siguientes configuraciones:
• Protocolo de Transferencia de Archivos: utilice el menú desplegable
para seleccionar FTP o TFTP.
• Servidor de archivos por defecto: Colocamos la dirección IP o DNS del
servidor de archivos , aquí es donde el access point buscará archivos FTP.
• Directorio FTP: introduzca el directorio del servidor que contiene los
archivos de imágenes del firmware.
• Nombre de usuario FTP: introduzca el nombre de usuario del servidor
FTP
• Password de usuario FTP: introduzca la password asociada al nombre de
usuario del servidor de archivos

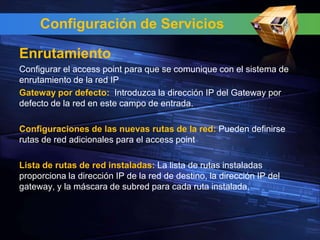

39. Configuración de Servicios
Enrutamiento
Configurar el access point para que se comunique con el sistema de
enrutamiento de la red IP
Gateway por defecto: Introduzca la dirección IP del Gateway por
defecto de la red en este campo de entrada.
Configuraciones de las nuevas rutas de la red: Pueden definirse
rutas de red adicionales para el access point
Lista de rutas de red instaladas: La lista de rutas instaladas
proporciona la dirección IP de la red de destino, la dirección IP del
gateway, y la máscara de subred para cada ruta instalada.

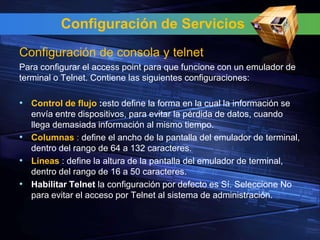

40. Configuración de Servicios
Configuración de consola y telnet
Para configurar el access point para que funcione con un emulador de
terminal o Telnet. Contiene las siguientes configuraciones:
• Control de flujo :esto define la forma en la cual la información se
envía entre dispositivos, para evitar la pérdida de datos, cuando
llega demasiada información al mismo tiempo.
• Columnas : define el ancho de la pantalla del emulador de terminal,
dentro del rango de 64 a 132 caracteres.
• Líneas : define la altura de la pantalla del emulador de terminal,
dentro del rango de 16 a 50 caracteres.
• Habilitar Telnet la configuración por defecto es Sí. Seleccione No
para evitar el acceso por Telnet al sistema de administración.

41. FIN
GRACIAS
