1. Ortega Arévalo Danny6

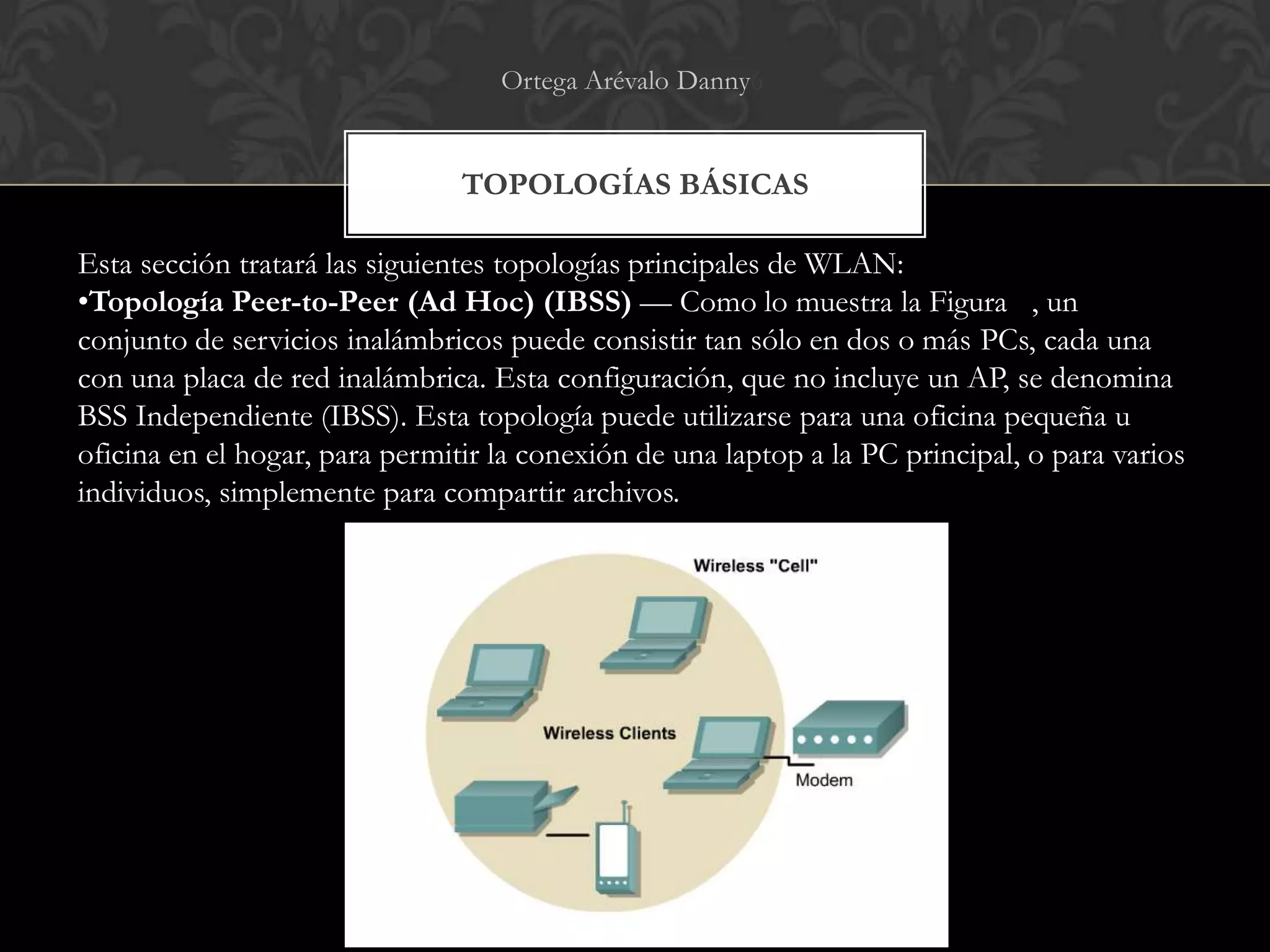

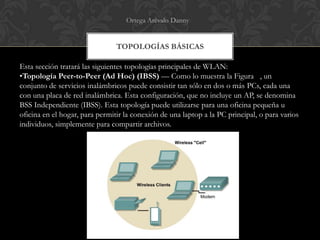

TOPOLOGÍAS BÁSICAS
Esta sección tratará las siguientes topologías principales de WLAN:
•Topología Peer-to-Peer (Ad Hoc) (IBSS) — Como lo muestra la Figura , un
conjunto de servicios inalámbricos puede consistir tan sólo en dos o más PCs, cada una
con una placa de red inalámbrica. Esta configuración, que no incluye un AP, se denomina
BSS Independiente (IBSS). Esta topología puede utilizarse para una oficina pequeña u
oficina en el hogar, para permitir la conexión de una laptop a la PC principal, o para varios
individuos, simplemente para compartir archivos.
2. •Topología de Infraestructura Básica (BSS) — El conjunto de servicios básicos (BSS) es el
bloque constructor de una LAN 802.11. La Figura muestra una BSS con tres estaciones que
son miembros de la BSS, además del AP. La BSS abarca una única célula, tal como lo indica el
círculo. Cuando un dispositivo se desplaza fuera de su BSS, ya no puede comunicarse con otros
miembros de la BSS. Una BSS utiliza el modo de infraestructura, un modo que necesita un
access point (AP). Todas las estaciones se comunican a través del AP. Las estaciones no se
comunican directamente. Una BSS tiene una ID de conjunto de servicios (SSID).
3. •Topología de Infraestructura Extendida (ESS) — Un conjunto de servicios
extendido (ESS) se define como dos o más BSSs que están conectados por medio
de un sistema de distribución común, como lo ilustra la Figura . Esto permite la
creación de una red inalámbrica de tamaño y complejidad arbitrarios. Al igual que
sucede con BSS, todos los paquetes de un ESS deben atravesar uno de los APs.
4. •Conexión Telefónica de Estación Base — La estación base está diseñada para el
mercado de oficina pequeña/oficina en el hogar (SOHO). Le brinda a los
teleconmutadores, SOHOs y usuarios hogareños la conveniencia de una conectividad
inalámbrica, como lo muestra la Figura . La conectividad telefónica permite a los
dispositivos tanto cableados como inalámbricos acceder al módem y a la Internet. La
estación base también funcionará como servidor DHCP, para hasta 100 clientes cableados
o inalámbricos.
5. •DSL de Estación Base — La estación base ofrece soporte para un Cable Módem o
módem DSL, como lo muestra la Figura . En este modo, la estación base sólo soportará
clientes inalámbricos. Aunque se soporta la funcionalidad DHCP, no se proporciona el
acceso a la red cableada, porque el puerto Ethernet debe utilizarse para conectarse al Cable
Módem/módem DSL. En esta configuración, la estación base también tiene soporte para
PPP sobre Ethernet, porque algunos ISPs lo requieren.
7. Access Point
Cisco Aironet 1100
Actúa como hub de comunicaciones para los usuarios de
redes inalámbricas, puede enlazar redes cableadas e
inalámbricas.
En grandes instalaciones, múltiples APs pueden
configurarse para permitir a los usuarios inalámbricos
hacer roaming entre APs sin interrupción.
Los access points también proporcionan seguridad.
Finalmente, un AP puede actuar como repetidor
inalámbrico, o punto de extensión para la red inalámbrica.
Un access point puede controlarse y configurarse a través de la línea de comandos e interfaces de
la Web.
8. Conexión al AP
Conexión del 1100/1200
Tanto la 802.11a como la 802.11b instaladas, el
Cisco Aironet Serie 1200 puede alimentarse a
través de Ethernet mediante el inyector de
energía por línea entrante opcional, mediante un
switch con energía de línea entrante, por medio
de un patch panel con alimentación de línea
entrante, o mediante una fuente de alimentación
universal.
El 1100 puede también alimentarse a través
de las mismas cuatro opciones.
Las tecnologías de 2,4 GHz y 5 GHz utilizan
48 volts. Esto permite enviar energía a través
del cable Cat 5 sin inconvenientes en señal de
datos. Se necesita menos hardware para la
instalación.
9. Indicadores LED de los 1100/1200
Las luces LED de un access point transmiten información de estado.
Cuando el access point se está encendiendo, los tres LEDs normalmente
parpadean.
Después del inicio, los colores de los LEDs representan lo siguiente:
• LEDs verdes indican una actividad normal.
• LEDs ámbar indican errores o advertencias.
• LEDs rojos significan que la unidad no está operando correctamente
o está siendo actualizada.
10. Conexión al AP
Un access point puede configurarse de varias formas
Configuración utilizando un navegador Web
Abra un navegador Web, e introduzca la dirección IP del AP en la línea de dirección del navegador.
Se mostrará la pantalla de la página Web del AP.
11. Configuración utilizando Telnet
Desde un Shell DOS, tipee telnet <dirección-ip>. Utilice la dirección IP
actualmente asignada al access point para<dirección-ip>.
12. Configuración utilizando la consola
Conecte un cable serie desde la PC al access point y abra HyperTerminal. Utilice los
siguientes datos para configurar HyperTerminal:
•Bits por segundo (velocidad en baudios): 9600
•Bits de datos: 8
•Paridad: No parity
•Bits de parada: 1
•Control de flujo: Xon/Xoff o None
13. Resumen sobre configuración
Antes de comenzar la configuración, es importante juntar la información necesaria, una vez
obtenida la información, utilice un navegador Web para asignar configuraciones básicas al
access point.
Siga los siguientes pasos para introducir las configuraciones básicas para el access point:
1.Conecte el access point tal como se describió en la sección anterior.
2.Utilice un navegador Web para abrir el sistema de administración para el access point,
navegando hasta su dirección IP. Si una red utiliza un servidor DHCP, utilice la Utilidad de
Configuración IP (IPSU) para hallar la dirección IP para el AP asignada por DHCP. El uso
de la Utilidad de Configuración IP se tratará posteriormente en esta sección.
Introduzca las configuraciones básicas en la página Configuración Rápida [Express Setup].
14. Configuración de la dirección IP y la
SSID de los APs
Pueden utilizarse cuatro métodos para configurar inicialmente el AP:
1. Una configuración remota utilizando una computadora que se comunique con el AP a través de
un AP Cisco.
2. Utilizar una computadora de la LAN cableada para comunicarse con el AP a través de un hub en
la LAN cableada.
3.Utilizar una computadora no conectada en red para comunicarse directamente con el AP a través
del cable cruzado.
4.Utilizar un cable consola y configurar el AP a través de la CLI (sólo para el AP 1200).
15. Interfaz de Línea de Comandos (CLI) y
Configuración de SNMP
Otro método para configurar access
points es mediante el uso de la
interfaz de línea de comandos, menú,
GUI o SNMP. En general, los
usuarios pueden utilizar diferentes
métodos para configurar los access
points dependiendo del modelo y la
versión de la imagen. Otros usuarios
pueden preferir configurar un access
point con SNMP. En general, SNMP
se utiliza para configurar access
points cuando un servidor de
administración SNMP existente se
utiliza para configurar y administrar
otros dispositivos de red.
