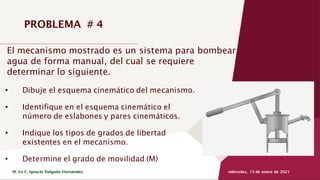

El mecanismo mostrado es un sistema para bombear
agua de forma manual, del cual se requiere
determinar lo siguiente.
PROBLEMA # 4
• Dibuje el esquema cinemático del mecanismo.
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

4. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández

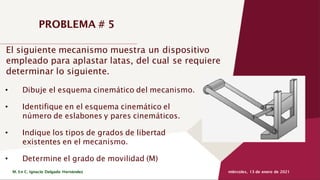

El siguiente mecanismo muestra un dispositivo
empleado para aplastar latas, del cual se requiere
determinar lo siguiente.
PROBLEMA # 5
• Dibuje el esquema cinemático del mecanismo.
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

5. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
El siguiente mecanismo representa una prensa
mecánicas, del cual se requiere determinar lo
siguiente.
PROBLEMA # 6
• Dibuje el esquema cinemático del mecanismo.
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

6. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
El siguiente mecanismo muestra una plataforma elevadora
con un mecanismo de tijera ayudado por un actuador
hidráulico del cual se requiere determinar lo siguiente.
PROBLEMA # 7
• Dibuje el esquema cinemático del mecanismo.
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

7. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
Del siguiente esquema cinemático determine lo
siguiente.
PROBLEMA # 8
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

8. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
Del siguiente esquema cinemático determine lo
siguiente.
PROBLEMA # 9
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

9. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
Del siguiente esquema cinemático determine lo
siguiente.
PROBLEMA # 10
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

10. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
Del siguiente mecanismo determine lo siguiente.
PROBLEMA # 11
• Dibuje el esquema cinemático del mecanismo.
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

11. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
Del siguiente mecanismo determine lo siguiente.
PROBLEMA # 12
• Dibuje el esquema cinemático del mecanismo.
• Identifique en el esquema cinemático el
número de eslabones y pares cinemáticos.
• Indique los tipos de grados de libertad
existentes en el mecanismo.
• Determine el grado de movilidad (M)

12. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández

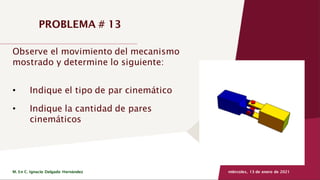

Observe el movimiento del mecanismo
mostrado y determine lo siguiente:
PROBLEMA # 13
• Indique el tipo de par cinemático
• Indique la cantidad de pares
cinemáticos

13. miércoles, 13 de enero de 2021
M. En C. Ignacio Delgado Hernández
Observe el movimiento del mecanismo
mostrado y determine lo siguiente:
PROBLEMA # 14
• Indique el tipo de par cinemático
• Indique la cantidad de pares
cinemáticos
