1. ACTIVIDADES UNIDAD 1
FUNDAMENTOS ELECTRONICA DIGITAL
Resultados de Aprendizaje
• Comprender el origen y la naturaleza de la electricidad.
• Identificar las diferentes magnitudes eléctricas.
Investiga para socializar, la siguiente temática:
1. Que es un sistema analógico
RTA:
Trata de circuitos en los que las señales eléctricas pueden tomar infinitos
valores dentro de un rango determinado.
2. Que es un sistema digital
RTA:
Se encarga de estudiar los circuitos en los que las señales eléctricas sólo
pueden tomar dos valores: 1 o 0 (nivel alt0, nivel bajo). La electrónica
digital ha alcanzado una gran importancia debido a que es utilizada para
realizar autómatas y por ser la piedra angular de los sistemas
microprogramados como son los ordenadores o computadoras.
3. Enuncia las diferencias entre la electrónica análoga y la
electrónica digital.
RTA:

2. • La electrónica analógica mide valores/magnitudes de un rango
infinito, así que trabaja con valores muy amplios.
Por ejemplo al medir la intensidad de la luz o la temperatura en
una habitación.
• La electrónica digital trabaja en dos estados: uno o cero,
encendido o apagado.
De esta forma las señales analógicas de la naturaleza tienen
que ser transformadas a digitales para su procesamiento.
4. Cuales son las ventajas de la utilización de la electrónica digital
RTA:
Los resultados son reproducibles, es decir: Al realizar un proceso
repetidamente obtendremos el mismo resultado. Contraria a la
analógica que puede variar por múltiples motivos.
El diseño digital, a menudo denominado "diseño lógico", es lógico. No se
necesitan habilidades matemáticas especiales, y el comportamiento de los
pequeños circuitos lógicos puede visualizarse mentalmente sin tener alguna
idea especial acerca del funcionamiento de capacitores, transistores u otros
dispositivos que requieren del cálculo para modelarse.
Flexibilidad y funcionalidad. Una vez que un problema se ha reducido
a su forma digital, podrá resolverse utilizando un conjunto de pasos
lógicos en el espacio y el tiempo.
Los circuitos digitales pueden proporcionar mucha funcionalidad en un
espacio pequeño, y al ser producidos en masa su costo al publico
desciende drásticamente.
Los dispositivos digitales de la actualidad son muy veloces. Los
transistores individuales en los circuitos integrados más rápidos
pueden conmutarse en menos de 10 picosegundos, un dispositivo
completo y complejo construido a partir de estos transistores puede
examinar sus entradas y producir una salida en menos de 2
nanosegundos. Esto significa que un dispositivo de esta naturaleza
puede producir 500 millones o más resultados por segundo.

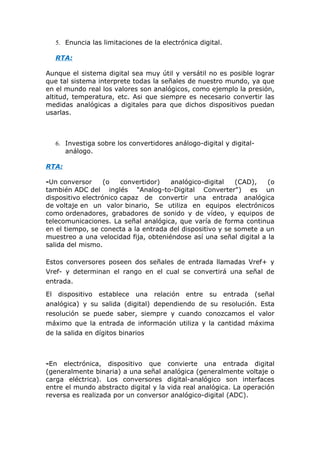

3. 5. Enuncia las limitaciones de la electrónica digital.
RTA:
Aunque el sistema digital sea muy útil y versátil no es posible lograr
que tal sistema interprete todas la señales de nuestro mundo, ya que
en el mundo real los valores son analógicos, como ejemplo la presión,
altitud, temperatura, etc. Asi que siempre es necesario convertir las
medidas analógicas a digitales para que dichos dispositivos puedan
usarlas.
6. Investiga sobre los convertidores análogo-digital y digital-
análogo.
RTA:
-Un conversor (o convertidor) analógico-digital (CAD), (o
también ADC del inglés "Analog-to-Digital Converter") es un
dispositivo electrónico capaz de convertir una entrada analógica
de voltaje en un valor binario, Se utiliza en equipos electrónicos
como ordenadores, grabadores de sonido y de vídeo, y equipos de
telecomunicaciones. La señal analógica, que varía de forma continua
en el tiempo, se conecta a la entrada del dispositivo y se somete a un
muestreo a una velocidad fija, obteniéndose así una señal digital a la
salida del mismo.
Estos conversores poseen dos señales de entrada llamadas Vref+ y
Vref- y determinan el rango en el cual se convertirá una señal de
entrada.
El dispositivo establece una relación entre su entrada (señal
analógica) y su salida (digital) dependiendo de su resolución. Esta
resolución se puede saber, siempre y cuando conozcamos el valor
máximo que la entrada de información utiliza y la cantidad máxima
de la salida en dígitos binarios
-En electrónica, dispositivo que convierte una entrada digital
(generalmente binaria) a una señal analógica (generalmente voltaje o
carga eléctrica). Los conversores digital-analógico son interfaces
entre el mundo abstracto digital y la vida real analógica. La operación
reversa es realizada por un conversor analógico-digital (ADC).

4. Este tipo de conversores se utiliza en reproductores de sonido de todo
tipo, dado que actualmente las señales de audio son almacenadas en
forma digital (por ejemplo, MP3 y CDs), y para ser escuchadas a
través de los altavoces, los datos se deben convertir a una señal
analógica. Los conversores digital-analógico también se pueden
encontrar en reproductores de CD, reproductores de música digital,
tarjetas de sonidos de PC, etc.
7. Que son las compuertas lógicas.
RTA:
Una puerta lógica, o compuerta lógica, es un dispositivo
electrónico que es la expresión física de un operador booleano en la
lógica de conmutación. Cada puerta lógica consiste en una red de
dispositivos interruptores que cumple las condiciones booleanas para
el operador particular. Son esencialmente circuitos de
conmutación integrados en un chip.
8. Que es una tabla de verdad
RTA:
Una tabla de verdad, o tabla de valores de verdad, es una tabla que
despliega el valor de verdad de una proposición compuesta, para
cada combinación de valores de verdad que se pueda asignar a sus
componentes.
Fue desarrollada por Charles Sanders Peirce por los años 1880, pero
el formato más popular es el que introdujo Ludwig Wittgenstein en su
Tractatus logico-philosophicus, publicado en 1921
La Tabla de la verdad es una herramienta imprescindible en la
recuperación de datos en las bases de datos como Internet con los
motores de búsqueda o en una biblioteca con sus ficheros
informatizados. Así mismo se utilizan para programar simulaciones
lógicas de inteligencia artificial con lenguajes propios. También en
modelos matemáticos predictores: meteorología, marketing y otros
muchos.
