Este documento presenta las actividades de la Unidad 1 sobre Fundamentos de Electrónica Digital. Explica conceptos clave como sistemas analógicos y digitales, y sus diferencias. También describe convertidores analógico-digitales y digital-analesogicos, compuertas lógicas y tablas de verdad. El objetivo es que los estudiantes comprendan los fundamentos de la electricidad y puedan identificar diferentes magnitudes eléctricas.

1. ACTIVIDADES UNIDAD 1
FUNDAMENTOS ELECTRONICA DIGITAL
Resultados de Aprendizaje
• Comprender el origen y la naturaleza de la electricidad.
• Identificar las diferentes magnitudes eléctricas.
Investiga para socializar, la siguiente temática:
1. Que es un sistema analógico.
Se refiere a las magnitudes o valores que varían con el tiempo en forma
continua (distancia, temperatura, velocidad, voltaje, frecuencia, amplitud, que
podrían variar muy lento o muy rápido como un sistema de audio, como un reloj
analógico) y pueden representarse en forma de ondas, en donde las señales
eléctricas pueden tomar infinitos valores dentro de un rango.
Es una parte de la electrónica que estudia los sistemas en los cuales sus
variables; tensión, corriente, varía de una forma continua en el tiempo,
pudiendo tomar infinitos valores (al menos teóricamente). En contraposición se
encuentra la electrónica digital donde las variables solo pueden tomar valores
discretos, teniendo siempre un estado perfectamente definido.
EJEMPLO: En la naturaleza, el conjunto de señales que percibimos son
analógicas, así la luz, el sonido, la energía etc., son señales que tienen una
variación continua. Incluso la descomposición de la luz en el arco iris vemos
como se realiza de una forma suave y continúa.

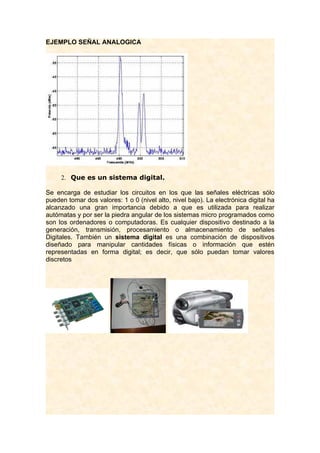

2. EJEMPLO SEÑAL ANALOGICA
2. Que es un sistema digital.
Se encarga de estudiar los circuitos en los que las señales eléctricas sólo
pueden tomar dos valores: 1 o 0 (nivel alto, nivel bajo). La electrónica digital ha
alcanzado una gran importancia debido a que es utilizada para realizar
autómatas y por ser la piedra angular de los sistemas micro programados como
son los ordenadores o computadoras. Es cualquier dispositivo destinado a la
generación, transmisión, procesamiento o almacenamiento de señales
Digitales. También un sistema digital es una combinación de dispositivos
diseñado para manipular cantidades físicas o información que estén
representadas en forma digital; es decir, que sólo puedan tomar valores
discretos

3. 3. Enuncia las diferencias entre la electrónica análoga y la
electrónica digital.
• DIFERENCIA ELECTRONICA ANALOGA.
 En la electrónica analógica los valores son continuos e “infinitos”, en la
digital esos mismos valores son discretos y “finitos”, y se representan
por dos estados: “abierto” o “cerrado”, o también “encendido” o “apagad
 La electrónica analógica representa la similitud de variaciones continuas
e infinitos números de estado de la información, moviéndose a lo largo
de una línea de tiempo, mientras que “D”
 En un sistema eléctrico o electrónico analógico, las magnitudes de los
valores correspondientes a la tensión o voltaje eléctrico constituyen
“variables continuas”, cuyos valores varían o cambian continuamente,
adoptando la forma de una onda sinusoidal o sinusoide que se desplaza
de forma ininterrumpida a lo largo de una línea de tiempo.
• DIFERENCIAS DE ELECTRONICA DIGITAL
 L a electrónica digital representa valores discretos y finitos codificada en
dos estados, representados por los dígitos “1” y “0”.
 Un sistema electrónico digital, por el contrario, sólo existen dos niveles
de tensión o voltaje.
 La electrónica digital los valores son finitos”, y se representan por dos
estados: “abierto” o “cerrado”, o también “encendido” o “apagado”.
 Para la electrónica digital el estado “cerrado” se puede comparar con la
posición “encendido” de un interruptor de corriente eléctrica, equivalente
con el dígito “1”, mientras que el estado “abierto” se puede entender
como la posición “apagado” del mismo interruptor y equivale al dígito “0”.
 La electrónica digital se puede contar, es relativo a los dedos se
presenta por medio de símbolos y son discretas

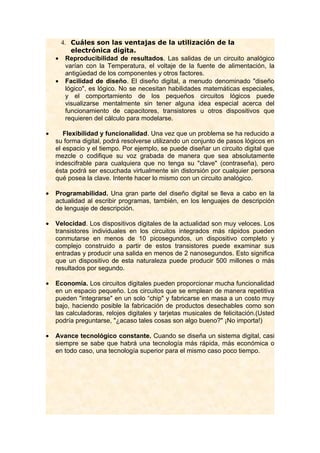

4. 4. Cuáles son las ventajas de la utilización de la
electrónica digita.
• Reproducibilidad de resultados. Las salidas de un circuito analógico
varían con la Temperatura, el voltaje de la fuente de alimentación, la
antigüedad de los componentes y otros factores.
• Facilidad de diseño. El diseño digital, a menudo denominado "diseño
lógico", es lógico. No se necesitan habilidades matemáticas especiales,
y el comportamiento de los pequeños circuitos lógicos puede
visualizarse mentalmente sin tener alguna idea especial acerca del
funcionamiento de capacitores, transistores u otros dispositivos que
requieren del cálculo para modelarse.
• Flexibilidad y funcionalidad. Una vez que un problema se ha reducido a
su forma digital, podrá resolverse utilizando un conjunto de pasos lógicos en
el espacio y el tiempo. Por ejemplo, se puede diseñar un circuito digital que
mezcle o codifique su voz grabada de manera que sea absolutamente
indescifrable para cualquiera que no tenga su "clave" (contraseña), pero
ésta podrá ser escuchada virtualmente sin distorsión por cualquier persona
qué posea la clave. Intente hacer lo mismo con un circuito analógico.
• Programabilidad. Una gran parte del diseño digital se lleva a cabo en la
actualidad al escribir programas, también, en los lenguajes de descripción
de lenguaje de descripción.
• Velocidad. Los dispositivos digitales de la actualidad son muy veloces. Los
transistores individuales en los circuitos integrados más rápidos pueden
conmutarse en menos de 10 picosegundos, un dispositivo completo y
complejo construido a partir de estos transistores puede examinar sus
entradas y producir una salida en menos de 2 nanosegundos. Esto significa
que un dispositivo de esta naturaleza puede producir 500 millones o más
resultados por segundo.
• Economía. Los circuitos digitales pueden proporcionar mucha funcionalidad
en un espacio pequeño. Los circuitos que se emplean de manera repetitiva
pueden "integrarse" en un solo “chip" y fabricarse en masa a un costo muy
bajo, haciendo posible la fabricación de productos desechables como son
las calculadoras, relojes digitales y tarjetas musicales de felicitación.(Usted
podría preguntarse, "¿acaso tales cosas son algo bueno?" ¡No importa!)
• Avance tecnológico constante. Cuando se diseña un sistema digital, casi
siempre se sabe que habrá una tecnología más rápida, más económica o
en todo caso, una tecnología superior para el mismo caso poco tiempo.

5. 5. Enuncia las limitaciones de la electrónica digital.
• No son de índole analógica y a menudo estas cantidades son las
entradas y salidas de un sistema que las monitorea.
• La principal limitación de la electrónica digital es que el mundo es digital
ya que todo lo que está a nuestro alrededor es continuo y constante, es
decir es digital.
• LA TEMPERATURA.
La temperatura se obtiene mediante un sensor DS1820, cuya principal
característica es que, en lugar de transformar la temperatura en una
tensión (tal como hacen la mayoría de los sensores de este tipo), posee
un micro controlador incorporado. Además, al ser interrogado nos
devuelve directamente la temperatura leída en forma de una serie de
bits. La temperatura no se mide exactamente con un aparato digital, si
no que se mide analógicamente.
• LA PRESIÓN.
Es una magnitud física que mide la fuerza en dirección perpendicular por
unidad de superficie, y sirve para caracterizar como se aplica una
determinada fuerza resultante sobre una superficie.
• LA VELOCIDAD.
La velocidad es una magnitud física de carácter vectorial que expresa el
desplazamiento de un objeto por unidad de tiempo.
• NIVELES DE UN LÍQUIDO.
6. Investiga sobre los convertidores análogo-digital y
digital-análogo.
Convertidor análogo digital
Es un dispositivo electrónico capaz de convertir una entrada analógica
de voltaje en un valor binario, Se utiliza en equipos electrónicos como
ordenadores, grabadores de sonido y de vídeo, y equipos de
telecomunicaciones. La señal analógica, que varía de forma continua
en el tiempo, se conecta a la entrada del dispositivo y se somete a un
muestreo a una velocidad fija, obteniéndose así una señal digital a la
salida del mismo.
Convertidor digital análogo.

6. Un convertidor Digital/Analógico (DAC), es un elemento que recibe
información de entrada digital, en forma de una palabra de "n" bits y
la transforma a señal analógica, cada una de las combinaciones
binarias de entrada es convertida en niveles lógicos de tensión de
salida.
7. Que son las compuertas lógicas.
Las compuertas lógicas son dispositivos que operan con aquellos
estados lógicos y funcionan igual que una calculadora, de un lado
ingresas los datos, ésta realiza una operación, y finalmente, te
muestra el resultado.
Inmersa dentro de los circuitos integrados digitales permitan
responder a ciertos estímulos eléctricos, cada compuerta tiene su
diagrama, función y tabla de verdad.
8. Que es una tabla de verdad.
Es una tabla que despliega el valor de verdad de una proposición
compuesta, para cada combinación de valores de verdad que se
pueda asignar a sus componentes.
