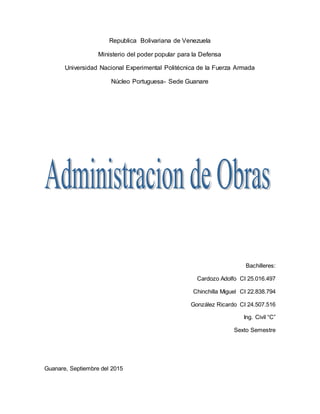

1. Republica Bolivariana de Venezuela
Ministerio del poder popular para la Defensa
Universidad Nacional Experimental Politécnica de la Fuerza Armada
Núcleo Portuguesa- Sede Guanare
Bachilleres:
Cardozo Adolfo CI 25.016.497
Chinchilla Miguel CI 22.838.794
González Ricardo CI 24.507.516
Ing. Civil “C”
Sexto Semestre
Guanare, Septiembre del 2015

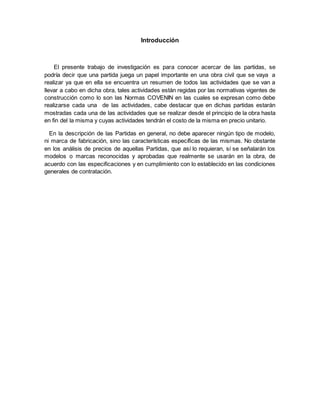

2. Introducción
El presente trabajo de investigación es para conocer acercar de las partidas, se
podría decir que una partida juega un papel importante en una obra civil que se vaya a
realizar ya que en ella se encuentra un resumen de todos las actividades que se van a
llevar a cabo en dicha obra, tales actividades están regidas por las normativas vigentes de
construcción como lo son las Normas COVENIN en las cuales se expresan como debe
realizarse cada una de las actividades, cabe destacar que en dichas partidas estarán
mostradas cada una de las actividades que se realizar desde el principio de la obra hasta
en fin del la misma y cuyas actividades tendrán el costo de la misma en precio unitario.
En la descripción de las Partidas en general, no debe aparecer ningún tipo de modelo,
ni marca de fabricación, sino las características específicas de las mismas. No obstante
en los análisis de precios de aquellas Partidas, que así lo requieran, sí se señalarán los
modelos o marcas reconocidas y aprobadas que realmente se usarán en la obra, de
acuerdo con las especificaciones y en cumplimiento con lo establecido en las condiciones
generales de contratación.

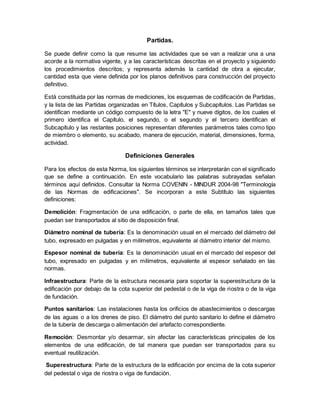

3. Partidas.
Se puede definir como la que resume las actividades que se van a realizar una a una
acorde a la normativa vigente, y a las características descritas en el proyecto y siguiendo
los procedimientos descritos; y representa además la cantidad de obra a ejecutar,
cantidad esta que viene definida por los planos definitivos para construcción del proyecto
definitivo.
Está constituida por las normas de mediciones, los esquemas de codificación de Partidas,
y la lista de las Partidas organizadas en Títulos, Capítulos y Subcapítulos. Las Partidas se
identifican mediante un código compuesto de la letra "E" y nueve dígitos, de los cuales el
primero identifica el Capítulo, el segundo, o el segundo y el tercero identifican el
Subcapítulo y las restantes posiciones representan diferentes parámetros tales como tipo
de miembro o elemento, su acabado, manera de ejecución, material, dimensiones, forma,
actividad.
Definiciones Generales
Para los efectos de esta Norma, los siguientes términos se interpretarán con el significado
que se define a continuación. En este vocabulario las palabras subrayadas señalan
términos aquí definidos. Consultar la Norma COVENIN - MINDUR 2004-98 "Terminología
de las Normas de edificaciones". Se incorporan a este Subtítulo las siguientes
definiciones:
Demolición: Fragmentación de una edificación, o parte de ella, en tamaños tales que
puedan ser transportados al sitio de disposición final.
Diámetro nominal de tubería: Es la denominación usual en el mercado del diámetro del
tubo, expresado en pulgadas y en milímetros, equivalente al diámetro interior del mismo.
Espesor nominal de tubería: Es la denominación usual en el mercado del espesor del
tubo, expresado en pulgadas y en milímetros, equivalente al espesor señalado en las
normas.
Infraestructura: Parte de la estructura necesaria para soportar la superestructura de la
edificación por debajo de la cota superior del pedestal o de la viga de riostra o de la viga
de fundación.
Puntos sanitarios: Las instalaciones hasta los orificios de abastecimientos o descargas
de las aguas o a los drenes de piso. El diámetro del punto sanitario lo define el diámetro
de la tubería de descarga o alimentación del artefacto correspondiente.
Remoción: Desmontar y/o desarmar, sin afectar las características principales de los
elementos de una edificación, de tal manera que puedan ser transportados para su
eventual reutilización.
Superestructura: Parte de la estructura de la edificación por encima de la cota superior
del pedestal o viga de riostra o viga de fundación.

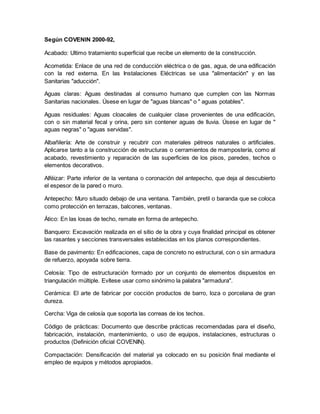

4. Según COVENIN 2000-92,
Acabado: Ultimo tratamiento superficial que recibe un elemento de la construcción.
Acometida: Enlace de una red de conducción eléctrica o de gas, agua, de una edificación
con la red externa. En las Instalaciones Eléctricas se usa "alimentación" y en las
Sanitarias "aducción".
Aguas claras: Aguas destinadas al consumo humano que cumplen con las Normas
Sanitarias nacionales. Úsese en lugar de "aguas blancas" o " aguas potables".
Aguas residuales: Aguas cloacales de cualquier clase provenientes de una edificación,
con o sin material fecal y orina, pero sin contener aguas de lluvia. Úsese en lugar de "
aguas negras" o "aguas servidas".
Albañilería: Arte de construir y recubrir con materiales pétreos naturales o artificiales.
Aplicarse tanto a la construcción de estructuras o cerramientos de mampostería, como al
acabado, revestimiento y reparación de las superficies de los pisos, paredes, techos o
elementos decorativos.
Alféizar: Parte inferior de la ventana o coronación del antepecho, que deja al descubierto
el espesor de la pared o muro.
Antepecho: Muro situado debajo de una ventana. También, pretil o baranda que se coloca
como protección en terrazas, balcones, ventanas.
Ático: En las losas de techo, remate en forma de antepecho.
Banquero: Excavación realizada en el sitio de la obra y cuya finalidad principal es obtener
las rasantes y secciones transversales establecidas en los planos correspondientes.
Base de pavimento: En edificaciones, capa de concreto no estructural, con o sin armadura
de refuerzo, apoyada sobre tierra.
Celosía: Tipo de estructuración formado por un conjunto de elementos dispuestos en
triangulación múltiple. Evítese usar como sinónimo la palabra "armadura".
Cerámica: El arte de fabricar por cocción productos de barro, loza o porcelana de gran
dureza.
Cercha: Viga de celosía que soporta las correas de los techos.
Código de prácticas: Documento que describe prácticas recomendadas para el diseño,
fabricación, instalación, mantenimiento, o uso de equipos, instalaciones, estructuras o
productos (Definición oficial COVENIN).
Compactación: Densificación del material ya colocado en su posición final mediante el
empleo de equipos y métodos apropiados.

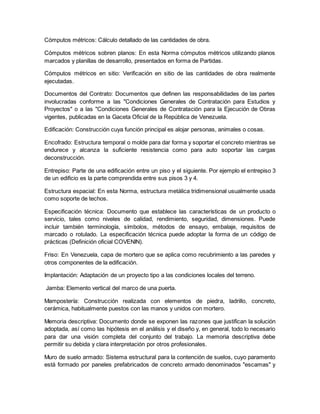

5. Cómputos métricos: Cálculo detallado de las cantidades de obra.
Cómputos métricos sobren planos: En esta Norma cómputos métricos utilizando planos
marcados y planillas de desarrollo, presentados en forma de Partidas.
Cómputos métricos en sitio: Verificación en sitio de las cantidades de obra realmente
ejecutadas.
Documentos del Contrato: Documentos que definen las responsabilidades de las partes
involucradas conforme a las "Condiciones Generales de Contratación para Estudios y
Proyectos" o a las "Condiciones Generales de Contratación para la Ejecución de Obras
vigentes, publicadas en la Gaceta Oficial de la República de Venezuela.
Edificación: Construcción cuya función principal es alojar personas, animales o cosas.
Encofrado: Estructura temporal o molde para dar forma y soportar el concreto mientras se
endurece y alcanza la suficiente resistencia como para auto soportar las cargas
deconstrucción.
Entrepiso: Parte de una edificación entre un piso y el siguiente. Por ejemplo el entrepiso 3
de un edificio es la parte comprendida entre sus pisos 3 y 4.
Estructura espacial: En esta Norma, estructura metálica tridimensional usualmente usada
como soporte de techos.
Especificación técnica: Documento que establece las características de un producto o
servicio, tales como niveles de calidad, rendimiento, seguridad, dimensiones. Puede
incluir también terminología, símbolos, métodos de ensayo, embalaje, requisitos de
marcado o rotulado. La especificación técnica puede adoptar la forma de un código de
prácticas (Definición oficial COVENIN).
Friso: En Venezuela, capa de mortero que se aplica como recubrimiento a las paredes y
otros componentes de la edificación.
Implantación: Adaptación de un proyecto tipo a las condiciones locales del terreno.
Jamba: Elemento vertical del marco de una puerta.
Mampostería: Construcción realizada con elementos de piedra, ladrillo, concreto,
cerámica, habitualmente puestos con las manos y unidos con mortero.
Memoria descriptiva: Documento donde se exponen las razones que justifican la solución
adoptada, así como las hipótesis en el análisis y el diseño y, en general, todo lo necesario
para dar una visión completa del conjunto del trabajo. La memoria descriptiva debe
permitir su debida y clara interpretación por otros profesionales.
Muro de suelo armado: Sistema estructural para la contención de suelos, cuyo paramento
está formado por paneles prefabricados de concreto armado denominados "escamas" y

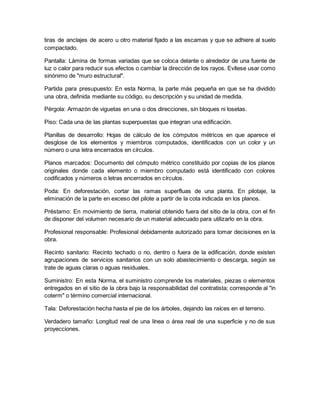

6. tiras de anclajes de acero u otro material fijado a las escamas y que se adhiere al suelo
compactado.
Pantalla: Lámina de formas variadas que se coloca delante o alrededor de una fuente de
luz o calor para reducir sus efectos o cambiar la dirección de los rayos. Evítese usar como
sinónimo de "muro estructural".
Partida para presupuesto: En esta Norma, la parte más pequeña en que se ha dividido
una obra, definida mediante su código, su descripción y su unidad de medida.
Pérgola: Armazón de viguetas en una o dos direcciones, sin bloques ni losetas.
Piso: Cada una de las plantas superpuestas que integran una edificación.
Planillas de desarrollo: Hojas de cálculo de los cómputos métricos en que aparece el
desglose de los elementos y miembros computados, identificados con un color y un
número o una letra encerrados en círculos.
Planos marcados: Documento del cómputo métrico constituido por copias de los planos
originales donde cada elemento o miembro computado está identificado con colores
codificados y números o letras encerrados en círculos.
Poda: En deforestación, cortar las ramas superfluas de una planta. En pilotaje, la
eliminación de la parte en exceso del pilote a partir de la cota indicada en los planos.
Préstamo: En movimiento de tierra, material obtenido fuera del sitio de la obra, con el fin
de disponer del volumen necesario de un material adecuado para utilizarlo en la obra.
Profesional responsable: Profesional debidamente autorizado para tomar decisiones en la
obra.
Recinto sanitario: Recinto techado o no, dentro o fuera de la edificación, donde existen
agrupaciones de servicios sanitarios con un solo abastecimiento o descarga, según se
trate de aguas claras o aguas residuales.
Suministro: En esta Norma, el suministro comprende los materiales, piezas o elementos
entregados en el sitio de la obra bajo la responsabilidad del contratista; corresponde al "in
coterm" o término comercial internacional.
Tala: Deforestación hecha hasta el pie de los árboles, dejando las raíces en el terreno.
Verdadero tamaño: Longitud real de una línea o área real de una superficie y no de sus
proyecciones.

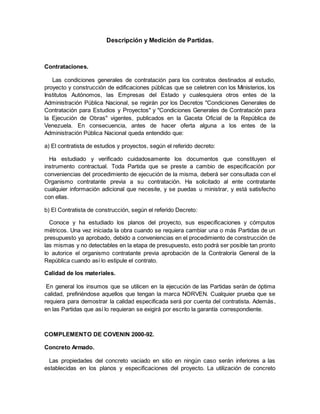

7. Descripción y Medición de Partidas.
Contrataciones.
Las condiciones generales de contratación para los contratos destinados al estudio,
proyecto y construcción de edificaciones públicas que se celebren con los Ministerios, los
Institutos Autónomos, las Empresas del Estado y cualesquiera otros entes de la
Administración Pública Nacional, se regirán por los Decretos "Condiciones Generales de
Contratación para Estudios y Proyectos" y "Condiciones Generales de Contratación para
la Ejecución de Obras" vigentes, publicados en la Gaceta Oficial de la República de
Venezuela. En consecuencia, antes de hacer oferta alguna a los entes de la
Administración Pública Nacional queda entendido que:
a) El contratista de estudios y proyectos, según el referido decreto:
Ha estudiado y verificado cuidadosamente los documentos que constituyen el
instrumento contractual. Toda Partida que se preste a cambio de especificación por
conveniencias del procedimiento de ejecución de la misma, deberá ser consultada con el
Organismo contratante previa a su contratación. Ha solicitado al ente contratante
cualquier información adicional que necesite, y se puedas u ministrar, y está satisfecho
con ellas.
b) El Contratista de construcción, según el referido Decreto:
Conoce y ha estudiado los planos del proyecto, sus especificaciones y cómputos
métricos. Una vez iniciada la obra cuando se requiera cambiar una o más Partidas de un
presupuesto ya aprobado, debido a conveniencias en el procedimiento de construcción de
las mismas y no detectables en la etapa de presupuesto, esto podrá ser posible tan pronto
lo autorice el organismo contratante previa aprobación de la Contraloría General de la
República cuando así lo estipule el contrato.
Calidad de los materiales.
En general los insumos que se utilicen en la ejecución de las Partidas serán de óptima
calidad, prefiriéndose aquellos que tengan la marca NORVEN. Cualquier prueba que se
requiera para demostrar la calidad especificada será por cuenta del contratista. Además,
en las Partidas que así lo requieran se exigirá por escrito la garantía correspondiente.
COMPLEMENTO DE COVENIN 2000-92.
Concreto Armado.
Las propiedades del concreto vaciado en sitio en ningún caso serán inferiores a las
establecidas en los planos y especificaciones del proyecto. La utilización de concreto

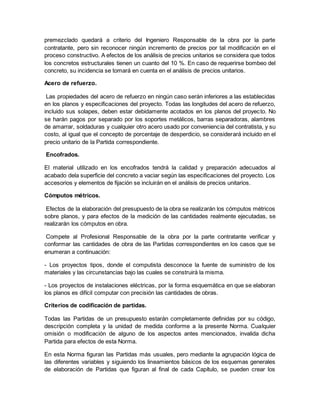

8. premezclado quedará a criterio del Ingeniero Responsable de la obra por la parte
contratante, pero sin reconocer ningún incremento de precios por tal modificación en el
proceso constructivo. A efectos de los análisis de precios unitarios se considera que todos
los concretos estructurales tienen un cuanto del 10 %. En caso de requerirse bombeo del
concreto, su incidencia se tomará en cuenta en el análisis de precios unitarios.
Acero de refuerzo.
Las propiedades del acero de refuerzo en ningún caso serán inferiores a las establecidas
en los planos y especificaciones del proyecto. Todas las longitudes del acero de refuerzo,
incluido sus solapes, deben estar debidamente acotados en los planos del proyecto. No
se harán pagos por separado por los soportes metálicos, barras separadoras, alambres
de amarrar, soldaduras y cualquier otro acero usado por conveniencia del contratista, y su
costo, al igual que el concepto de porcentaje de desperdicio, se considerará incluido en el
precio unitario de la Partida correspondiente.
Encofrados.
El material utilizado en los encofrados tendrá la calidad y preparación adecuados al
acabado dela superficie del concreto a vaciar según las especificaciones del proyecto. Los
accesorios y elementos de fijación se incluirán en el análisis de precios unitarios.
Cómputos métricos.
Efectos de la elaboración del presupuesto de la obra se realizarán los cómputos métricos
sobre planos, y para efectos de la medición de las cantidades realmente ejecutadas, se
realizarán los cómputos en obra.
Compete al Profesional Responsable de la obra por la parte contratante verificar y
conformar las cantidades de obra de las Partidas correspondientes en los casos que se
enumeran a continuación:
- Los proyectos tipos, donde el computista desconoce la fuente de suministro de los
materiales y las circunstancias bajo las cuales se construirá la misma.
- Los proyectos de instalaciones eléctricas, por la forma esquemática en que se elaboran
los planos es difícil computar con precisión las cantidades de obras.
Criterios de codificación de partidas.
Todas las Partidas de un presupuesto estarán completamente definidas por su código,
descripción completa y la unidad de medida conforme a la presente Norma. Cualquier
omisión o modificación de alguno de los aspectos antes mencionados, invalida dicha
Partida para efectos de esta Norma.
En esta Norma figuran las Partidas más usuales, pero mediante la agrupación lógica de
las diferentes variables y siguiendo los lineamientos básicos de los esquemas generales
de elaboración de Partidas que figuran al final de cada Capítulo, se pueden crear los

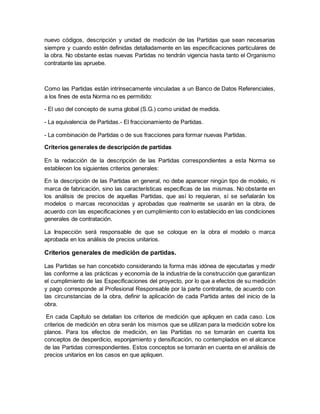

9. nuevo códigos, descripción y unidad de medición de las Partidas que sean necesarias
siempre y cuando estén definidas detalladamente en las especificaciones particulares de
la obra. No obstante estas nuevas Partidas no tendrán vigencia hasta tanto el Organismo
contratante las apruebe.
Como las Partidas están intrínsecamente vinculadas a un Banco de Datos Referenciales,
a los fines de esta Norma no es permitido:
- El uso del concepto de suma global (S.G.) como unidad de medida.
- La equivalencia de Partidas.- El fraccionamiento de Partidas.
- La combinación de Partidas o de sus fracciones para formar nuevas Partidas.
Criterios generales de descripción de partidas
En la redacción de la descripción de las Partidas correspondientes a esta Norma se
establecen los siguientes criterios generales:
En la descripción de las Partidas en general, no debe aparecer ningún tipo de modelo, ni
marca de fabricación, sino las características específicas de las mismas. No obstante en
los análisis de precios de aquellas Partidas, que así lo requieran, sí se señalarán los
modelos o marcas reconocidas y aprobadas que realmente se usarán en la obra, de
acuerdo con las especificaciones y en cumplimiento con lo establecido en las condiciones
generales de contratación.
La Inspección será responsable de que se coloque en la obra el modelo o marca
aprobada en los análisis de precios unitarios.
Criterios generales de medición de partidas.
Las Partidas se han concebido considerando la forma más idónea de ejecutarlas y medir
las conforme a las prácticas y economía de la industria de la construcción que garantizan
el cumplimiento de las Especificaciones del proyecto, por lo que a efectos de su medición
y pago corresponde al Profesional Responsable por la parte contratante, de acuerdo con
las circunstancias de la obra, definir la aplicación de cada Partida antes del inicio de la
obra.
En cada Capítulo se detallan los criterios de medición que apliquen en cada caso. Los
criterios de medición en obra serán los mismos que se utilizan para la medición sobre los
planos. Para los efectos de medición, en las Partidas no se tomarán en cuenta los
conceptos de desperdicio, esponjamiento y densificación, no contemplados en el alcance
de las Partidas correspondientes. Estos conceptos se tomarán en cuenta en el análisis de
precios unitarios en los casos en que apliquen.

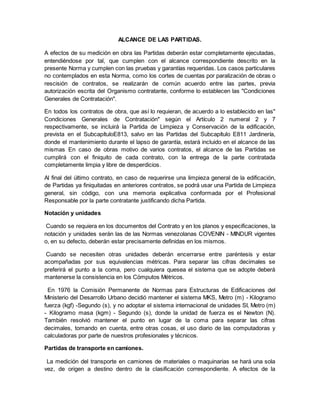

10. ALCANCE DE LAS PARTIDAS.
A efectos de su medición en obra las Partidas deberán estar completamente ejecutadas,
entendiéndose por tal, que cumplen con el alcance correspondiente descrito en la
presente Norma y cumplen con las pruebas y garantías requeridas. Los casos particulares
no contemplados en esta Norma, como los cortes de cuentas por paralización de obras o
rescisión de contratos, se realizarán de común acuerdo entre las partes, previa
autorización escrita del Organismo contratante, conforme lo establecen las "Condiciones
Generales de Contratación".
En todos los contratos de obra, que así lo requieran, de acuerdo a lo establecido en las"
Condiciones Generales de Contratación" según el Artículo 2 numeral 2 y 7
respectivamente, se incluirá la Partida de Limpieza y Conservación de la edificación,
prevista en el SubcapítuloE813, salvo en las Partidas del Subcapítulo E811 Jardinería,
donde el mantenimiento durante el lapso de garantía, estará incluido en el alcance de las
mismas En caso de obras motivo de varios contratos, el alcance de las Partidas se
cumplirá con el finiquito de cada contrato, con la entrega de la parte contratada
completamente limpia y libre de desperdicios.
Al final del último contrato, en caso de requerirse una limpieza general de la edificación,
de Partidas ya finiquitadas en anteriores contratos, se podrá usar una Partida de Limpieza
general, sin código, con una memoria explicativa conformada por el Profesional
Responsable por la parte contratante justificando dicha Partida.
Notación y unidades
Cuando se requiera en los documentos del Contrato y en los planos y especificaciones, la
notación y unidades serán las de las Normas venezolanas COVENIN - MINDUR vigentes
o, en su defecto, deberán estar precisamente definidas en los mismos.
Cuando se necesiten otras unidades deberán encerrarse entre paréntesis y estar
acompañadas por sus equivalencias métricas. Para separar las cifras decimales se
preferirá el punto a la coma, pero cualquiera quesea el sistema que se adopte deberá
mantenerse la consistencia en los Cómputos Métricos.
En 1976 la Comisión Permanente de Normas para Estructuras de Edificaciones del
Ministerio del Desarrollo Urbano decidió mantener el sistema MKS, Metro (m) - Kilogramo
fuerza (kgf) -Segundo (s), y no adoptar el sistema internacional de unidades SI, Metro (m)
- Kilogramo masa (kgm) - Segundo (s), donde la unidad de fuerza es el Newton (N).
También resolvió mantener el punto en lugar de la coma para separar las cifras
decimales, tomando en cuenta, entre otras cosas, el uso diario de las computadoras y
calculadoras por parte de nuestros profesionales y técnicos.
Partidas de transporte en camiones.
La medición del transporte en camiones de materiales o maquinarias se hará una sola
vez, de origen a destino dentro de la clasificación correspondiente. A efectos de la

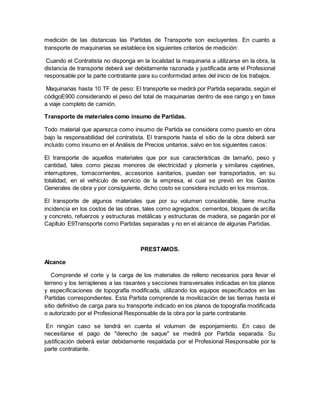

11. medición de las distancias las Partidas de Transporte son excluyentes. En cuanto a
transporte de maquinarias se establece los siguientes criterios de medición:
Cuando el Contratista no disponga en la localidad la maquinaria a utilizarse en la obra, la
distancia de transporte deberá ser debidamente razonada y justificada ante el Profesional
responsable por la parte contratante para su conformidad antes del inicio de los trabajos.
Maquinarias hasta 10 TF de peso: El transporte se medirá por Partida separada, según el
códigoE900 considerando el peso del total de maquinarias dentro de ese rango y en base
a viaje completo de camión.
Transporte de materiales como insumo de Partidas.
Todo material que aparezca como insumo de Partida se considera como puesto en obra
bajo la responsabilidad del contratista. El transporte hasta el sitio de la obra deberá ser
incluido como insumo en el Análisis de Precios unitarios, salvo en los siguientes casos:
El transporte de aquellos materiales que por sus características de tamaño, peso y
cantidad, tales como piezas menores de electricidad y plomería y similares cajetines,
interruptores, tomacorrientes, accesorios sanitarios, puedan ser transportados, en su
totalidad, en el vehículo de servicio de la empresa, el cual se previó en los Gastos
Generales de obra y por consiguiente, dicho costo se considera incluido en los mismos.
El transporte de algunos materiales que por su volumen considerable, tiene mucha
incidencia en los costos de las obras, tales como agregados, cementos, bloques de arcilla
y concreto, refuerzos y estructuras metálicas y estructuras de madera, se pagarán por el
Capítulo E9Transporte como Partidas separadas y no en el alcance de algunas Partidas.
PRESTAMOS.
Alcance
Comprende el corte y la carga de los materiales de relleno necesarios para llevar el
terreno y los terraplenes a las rasantes y secciones transversales indicadas en los planos
y especificaciones de topografía modificada, utilizando los equipos especificados en las
Partidas correspondientes. Esta Partida comprende la movilización de las tierras hasta el
sitio definitivo de carga para su transporte indicado en los planos de topografía modificada
o autorizado por el Profesional Responsable de la obra por la parte contratante.
En ningún caso se tendrá en cuenta el volumen de esponjamiento. En caso de
necesitarse el pago de "derecho de saque" se medirá por Partida separada. Su
justificación deberá estar debidamente respaldada por el Profesional Responsable por la
parte contratante.

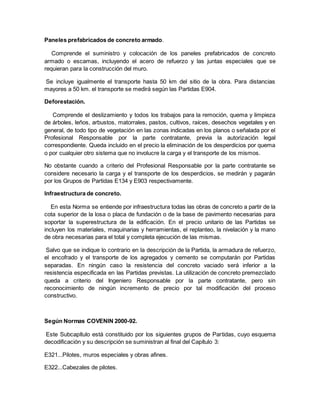

12. Paneles prefabricados de concreto armado.
Comprende el suministro y colocación de los paneles prefabricados de concreto
armado o escamas, incluyendo el acero de refuerzo y las juntas especiales que se
requieran para la construcción del muro.
Se incluye igualmente el transporte hasta 50 km del sitio de la obra. Para distancias
mayores a 50 km. el transporte se medirá según las Partidas E904.
Deforestación.
Comprende el deslizamiento y todos los trabajos para la remoción, quema y limpieza
de árboles, leños, arbustos, matorrales, pastos, cultivos, raíces, desechos vegetales y en
general, de todo tipo de vegetación en las zonas indicadas en los planos o señalada por el
Profesional Responsable por la parte contratante, previa la autorización legal
correspondiente. Queda incluido en el precio la eliminación de los desperdicios por quema
o por cualquier otro sistema que no involucre la carga y el transporte de los mismos.
No obstante cuando a criterio del Profesional Responsable por la parte contratante se
considere necesario la carga y el transporte de los desperdicios, se medirán y pagarán
por los Grupos de Partidas E134 y E903 respectivamente.
Infraestructura de concreto.
En esta Norma se entiende por infraestructura todas las obras de concreto a partir de la
cota superior de la losa o placa de fundación o de la base de pavimento necesarias para
soportar la superestructura de la edificación. En el precio unitario de las Partidas se
incluyen los materiales, maquinarias y herramientas, el replanteo, la nivelación y la mano
de obra necesarias para el total y completa ejecución de las mismas.
Salvo que se indique lo contrario en la descripción de la Partida, la armadura de refuerzo,
el encofrado y el transporte de los agregados y cemento se computarán por Partidas
separadas. En ningún caso la resistencia del concreto vaciado será inferior a la
resistencia especificada en las Partidas previstas. La utilización de concreto premezclado
queda a criterio del Ingeniero Responsable por la parte contratante, pero sin
reconocimiento de ningún incremento de precio por tal modificación del proceso
constructivo.
Según Normas COVENIN 2000-92.
Este Subcapítulo está constituido por los siguientes grupos de Partidas, cuyo esquema
decodificación y su descripción se suministran al final del Capítulo 3:
E321...Pilotes, muros especiales y obras afines.
E322...Cabezales de pilotes.

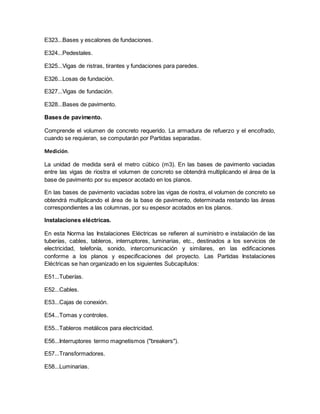

13. E323...Bases y escalones de fundaciones.
E324...Pedestales.
E325...Vigas de ristras, tirantes y fundaciones para paredes.
E326...Losas de fundación.
E327...Vigas de fundación.
E328...Bases de pavimento.
Bases de pavimento.
Comprende el volumen de concreto requerido. La armadura de refuerzo y el encofrado,
cuando se requieran, se computarán por Partidas separadas.
Medición.
La unidad de medida será el metro cúbico (m3). En las bases de pavimento vaciadas
entre las vigas de riostra el volumen de concreto se obtendrá multiplicando el área de la
base de pavimento por su espesor acotado en los planos.
En las bases de pavimento vaciadas sobre las vigas de riostra, el volumen de concreto se
obtendrá multiplicando el área de la base de pavimento, determinada restando las áreas
correspondientes a las columnas, por su espesor acotados en los planos.
Instalaciones eléctricas.
En esta Norma las Instalaciones Eléctricas se refieren al suministro e instalación de las
tuberías, cables, tableros, interruptores, luminarias, etc., destinados a los servicios de
electricidad, telefonía, sonido, intercomunicación y similares, en las edificaciones
conforme a los planos y especificaciones del proyecto. Las Partidas Instalaciones
Eléctricas se han organizado en los siguientes Subcapítulos:
E51...Tuberías.
E52...Cables.
E53...Cajas de conexión.
E54...Tomas y controles.
E55...Tableros metálicos para electricidad.
E56...Interruptores termo magnetismos ("breakers").
E57...Transformadores.
E58...Luminarias.

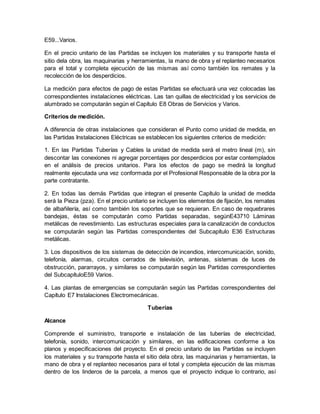

14. E59...Varios.
En el precio unitario de las Partidas se incluyen los materiales y su transporte hasta el
sitio dela obra, las maquinarias y herramientas, la mano de obra y el replanteo necesarios
para el total y completa ejecución de las mismas así como también los remates y la
recolección de los desperdicios.
La medición para efectos de pago de estas Partidas se efectuará una vez colocadas las
correspondientes instalaciones eléctricas. Las tan quillas de electricidad y los servicios de
alumbrado se computarán según el Capítulo E8 Obras de Servicios y Varios.
Criterios de medición.
A diferencia de otras instalaciones que consideran el Punto como unidad de medida, en
las Partidas Instalaciones Eléctricas se establecen los siguientes criterios de medición:
1. En las Partidas Tuberías y Cables la unidad de medida será el metro lineal (m), sin
descontar las conexiones ni agregar porcentajes por desperdicios por estar contemplados
en el análisis de precios unitarios. Para los efectos de pago se medirá la longitud
realmente ejecutada una vez conformada por el Profesional Responsable de la obra por la
parte contratante.
2. En todas las demás Partidas que integran el presente Capítulo la unidad de medida
será la Pieza (pza). En el precio unitario se incluyen los elementos de fijación, los remates
de albañilería, así como también los soportes que se requieran. En caso de requebrares
bandejas, éstas se computarán como Partidas separadas, segúnE43710 Láminas
metálicas de revestimiento. Las estructuras especiales para la canalización de conductos
se computarán según las Partidas correspondientes del Subcapítulo E36 Estructuras
metálicas.
3. Los dispositivos de los sistemas de detección de incendios, intercomunicación, sonido,
telefonía, alarmas, circuitos cerrados de televisión, antenas, sistemas de luces de
obstrucción, pararrayos, y similares se computarán según las Partidas correspondientes
del SubcapítuloE59 Varios.
4. Las plantas de emergencias se computarán según las Partidas correspondientes del
Capítulo E7 Instalaciones Electromecánicas.
Tuberías
Alcance
Comprende el suministro, transporte e instalación de las tuberías de electricidad,
telefonía, sonido, intercomunicación y similares, en las edificaciones conforme a los
planos y especificaciones del proyecto. En el precio unitario de las Partidas se incluyen
los materiales y su transporte hasta el sitio dela obra, las maquinarias y herramientas, la
mano de obra y el replanteo necesarios para el total y completa ejecución de las mismas
dentro de los linderos de la parcela, a menos que el proyecto indique lo contrario, así

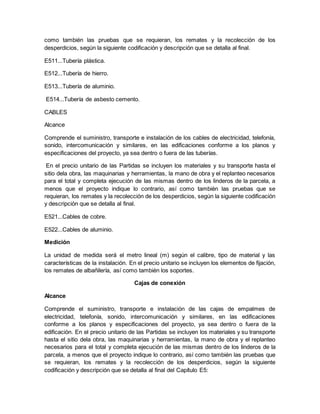

15. como también las pruebas que se requieran, los remates y la recolección de los
desperdicios, según la siguiente codificación y descripción que se detalla al final.
E511...Tubería plástica.
E512...Tubería de hierro.
E513...Tubería de aluminio.
E514...Tubería de asbesto cemento.
CABLES
Alcance
Comprende el suministro, transporte e instalación de los cables de electricidad, telefonía,
sonido, intercomunicación y similares, en las edificaciones conforme a los planos y
especificaciones del proyecto, ya sea dentro o fuera de las tuberías.
En el precio unitario de las Partidas se incluyen los materiales y su transporte hasta el
sitio dela obra, las maquinarias y herramientas, la mano de obra y el replanteo necesarios
para el total y completa ejecución de las mismas dentro de los linderos de la parcela, a
menos que el proyecto indique lo contrario, así como también las pruebas que se
requieran, los remates y la recolección de los desperdicios, según la siguiente codificación
y descripción que se detalla al final.
E521...Cables de cobre.
E522...Cables de aluminio.
Medición
La unidad de medida será el metro lineal (m) según el calibre, tipo de material y las
características de la instalación. En el precio unitario se incluyen los elementos de fijación,
los remates de albañilería, así como también los soportes.
Cajas de conexión
Alcance
Comprende el suministro, transporte e instalación de las cajas de empalmes de
electricidad, telefonía, sonido, intercomunicación y similares, en las edificaciones
conforme a los planos y especificaciones del proyecto, ya sea dentro o fuera de la
edificación. En el precio unitario de las Partidas se incluyen los materiales y su transporte
hasta el sitio dela obra, las maquinarias y herramientas, la mano de obra y el replanteo
necesarios para el total y completa ejecución de las mismas dentro de los linderos de la
parcela, a menos que el proyecto indique lo contrario, así como también las pruebas que
se requieran, los remates y la recolección de los desperdicios, según la siguiente
codificación y descripción que se detalla al final del Capítulo E5:

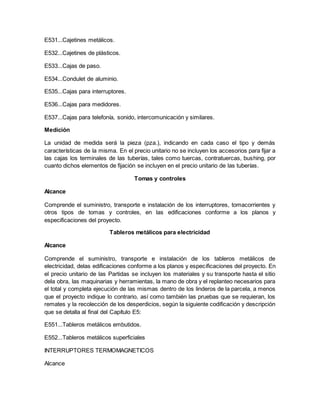

16. E531...Cajetines metálicos.
E532...Cajetines de plásticos.
E533...Cajas de paso.
E534...Condulet de aluminio.
E535...Cajas para interruptores.
E536...Cajas para medidores.
E537...Cajas para telefonía, sonido, intercomunicación y similares.
Medición
La unidad de medida será la pieza (pza.), indicando en cada caso el tipo y demás
características de la misma. En el precio unitario no se incluyen los accesorios para fijar a
las cajas los terminales de las tuberías, tales como tuercas, contratuercas, bushing, por
cuanto dichos elementos de fijación se incluyen en el precio unitario de las tuberías.
Tomas y controles
Alcance
Comprende el suministro, transporte e instalación de los interruptores, tomacorrientes y
otros tipos de tomas y controles, en las edificaciones conforme a los planos y
especificaciones del proyecto.
Tableros metálicos para electricidad
Alcance
Comprende el suministro, transporte e instalación de los tableros metálicos de
electricidad, delas edificaciones conforme a los planos y especificaciones del proyecto. En
el precio unitario de las Partidas se incluyen los materiales y su transporte hasta el sitio
dela obra, las maquinarias y herramientas, la mano de obra y el replanteo necesarios para
el total y completa ejecución de las mismas dentro de los linderos de la parcela, a menos
que el proyecto indique lo contrario, así como también las pruebas que se requieran, los
remates y la recolección de los desperdicios, según la siguiente codificación y descripción
que se detalla al final del Capítulo E5:
E551...Tableros metálicos embutidos.
E552...Tableros metálicos superficiales
INTERRUPTORES TERMOMAGNETICOS
Alcance

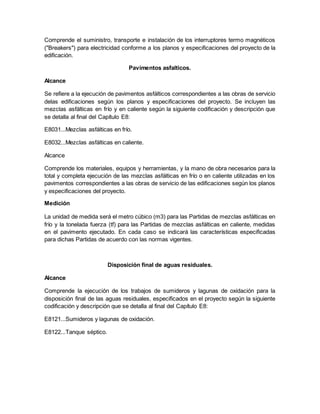

17. Comprende el suministro, transporte e instalación de los interruptores termo magnéticos
("Breakers") para electricidad conforme a los planos y especificaciones del proyecto de la
edificación.
Pavimentos asfalticos.
Alcance
Se refiere a la ejecución de pavimentos asfálticos correspondientes a las obras de servicio
delas edificaciones según los planos y especificaciones del proyecto. Se incluyen las
mezclas asfálticas en frío y en caliente según la siguiente codificación y descripción que
se detalla al final del Capítulo E8:
E8031...Mezclas asfálticas en frío.
E8032...Mezclas asfálticas en caliente.
Alcance
Comprende los materiales, equipos y herramientas, y la mano de obra necesarios para la
total y completa ejecución de las mezclas asfálticas en frío o en caliente utilizadas en los
pavimentos correspondientes a las obras de servicio de las edificaciones según los planos
y especificaciones del proyecto.
Medición
La unidad de medida será el metro cúbico (m3) para las Partidas de mezclas asfálticas en
frío y la tonelada fuerza (tf) para las Partidas de mezclas asfálticas en caliente, medidas
en el pavimento ejecutado. En cada caso se indicará las características especificadas
para dichas Partidas de acuerdo con las normas vigentes.
Disposición final de aguas residuales.
Alcance
Comprende la ejecución de los trabajos de sumideros y lagunas de oxidación para la
disposición final de las aguas residuales, especificados en el proyecto según la siguiente
codificación y descripción que se detalla al final del Capítulo E8:
E8121...Sumideros y lagunas de oxidación.
E8122...Tanque séptico.

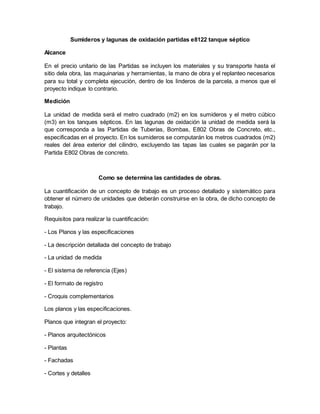

18. Sumideros y lagunas de oxidación partidas e8122 tanque séptico
Alcance
En el precio unitario de las Partidas se incluyen los materiales y su transporte hasta el
sitio dela obra, las maquinarias y herramientas, la mano de obra y el replanteo necesarios
para su total y completa ejecución, dentro de los linderos de la parcela, a menos que el
proyecto indique lo contrario.
Medición
La unidad de medida será el metro cuadrado (m2) en los sumideros y el metro cúbico
(m3) en los tanques sépticos. En las lagunas de oxidación la unidad de medida será la
que corresponda a las Partidas de Tuberías, Bombas, E802 Obras de Concreto, etc.,
especificadas en el proyecto. En los sumideros se computarán los metros cuadrados (m2)
reales del área exterior del cilindro, excluyendo las tapas las cuales se pagarán por la
Partida E802 Obras de concreto.
Como se determina las cantidades de obras.
La cuantificación de un concepto de trabajo es un proceso detallado y sistemático para
obtener el número de unidades que deberán construirse en la obra, de dicho concepto de
trabajo.
Requisitos para realizar la cuantificación:
- Los Planos y las especificaciones
- La descripción detallada del concepto de trabajo
- La unidad de medida
- El sistema de referencia (Ejes)
- El formato de registro
- Croquis complementarios
Los planos y las especificaciones.
Planos que integran el proyecto:
- Planos arquitectónicos
- Plantas
- Fachadas
- Cortes y detalles

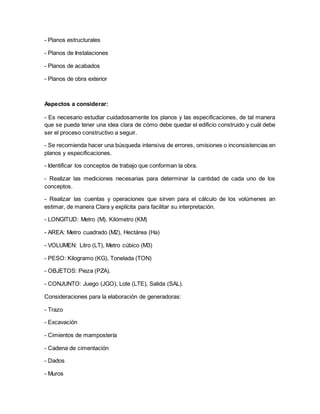

19. - Planos estructurales
- Planos de Instalaciones
- Planos de acabados
- Planos de obra exterior
Aspectos a considerar:
- Es necesario estudiar cuidadosamente los planos y las especificaciones, de tal manera
que se pueda tener una idea clara de cómo debe quedar el edificio construido y cuál debe
ser el proceso constructivo a seguir.
- Se recomienda hacer una búsqueda intensiva de errores, omisiones o inconsistencias en
planos y especificaciones.
- Identificar los conceptos de trabajo que conforman la obra.
- Realizar las mediciones necesarias para determinar la cantidad de cada uno de los
conceptos.
- Realizar las cuentas y operaciones que sirven para el cálculo de los volúmenes an
estimar, de manera Clara y explícita para facilitar su interpretación.
- LONGITUD: Metro (M), Kilómetro (KM)
- AREA: Metro cuadrado (M2), Hectárea (Ha)
- VOLUMEN: Litro (LT), Metro cúbico (M3)
- PESO: Kilogramo (KG), Tonelada (TON)
- OBJETOS: Pieza (PZA).
- CONJUNTO: Juego (JGO), Lote (LTE), Salida (SAL).
Consideraciones para la elaboración de generadoras:
- Trazo
- Excavación
- Cimientos de mampostería
- Cadena de cimentación
- Dados
- Muros

20. - Cerramientos
- Losa
- Acabados
- Instalaciones
- Pintura
- Ventanas
- Puertas
Totales.
Es la suma de todas las cantidades totales generadas del precio unitario multiplicada por
la cantidad de materiales, para la construcción de una obra, y para ello se utiliza una
planilla que calcula automáticamente las cantidades necesarias de cada material y el
número de horas de cada operario, por partida, categoría y especialidad.
La suma de los costos totales de los ítems debe coincidir con el costo total del proyecto
calculado con anterioridad. El valor generalmente se afecta, llegando a ser un poco mayor
o menor al costo total del proyecto obtenido mediante el costo directo total del mismo.
En algunas ocasiones, determinados ítems del proyecto serán afectados en su valor por
criterios diferentes a los anteriores, ante lo cual se debe fraccionar el presupuesto en
varias secciones, y a efectuar el cálculo del costo total de cada sección con cada criterio
particular, procediendo a obtener el costo total del proyecto mediante la suma de los
costos totales de cada sección que lo compone.
Presupuesto:
- Es el instrumento que se elabora con la información del proyecto, y que proporciona la
información sobre la previsión de gastos e ingresos para un determinado periodo de
tiempo.
Para su formulación debe considerarse los siguientes aspectos:
-Datos de precios, de mano de obra, materiales y equipos que serán utilizados en el lugar
y tiempo que se ejecutara el proyecto y de acuerdo a las especificaciones proyectadas.
Como formular el presupuesto.
- Debe ser formulado con un criterio imparcial, y en el se deberá señalar además de los
costos, los imprevistos, desperdicios que se aplica a los materiales utilizados, utilidades
cuando procede y otros renglones que deben ser considerados.
- Por medio del presupuesto se busca una ejecución económica y el logro de los objetivos
planteados.

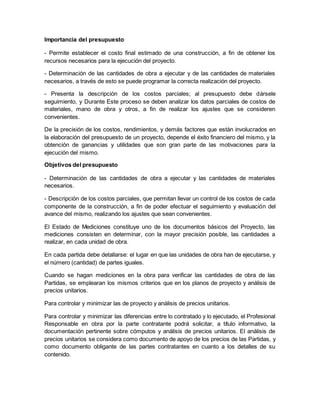

21. Importancia del presupuesto
- Permite establecer el costo final estimado de una construcción, a fin de obtener los
recursos necesarios para la ejecución del proyecto.
- Determinación de las cantidades de obra a ejecutar y de las cantidades de materiales
necesarios, a través de esto se puede programar la correcta realización del proyecto.
- Presenta la descripción de los costos parciales; al presupuesto debe dársele
seguimiento, y Durante Este proceso se deben analizar los datos parciales de costos de
materiales, mano de obra y otros, a fin de realizar los ajustes que se consideren
convenientes.
De la precisión de los costos, rendimientos, y demás factores que están involucrados en
la elaboración del presupuesto de un proyecto, depende el éxito financiero del mismo, y la
obtención de ganancias y utilidades que son gran parte de las motivaciones para la
ejecución del mismo.
Objetivos del presupuesto
- Determinación de las cantidades de obra a ejecutar y las cantidades de materiales
necesarios.
- Descripción de los costos parciales, que permitan llevar un control de los costos de cada
componente de la construcción, a fin de poder efectuar el seguimiento y evaluación del
avance del mismo, realizando los ajustes que sean convenientes.
El Estado de Mediciones constituye uno de los documentos básicos del Proyecto, las
mediciones consisten en determinar, con la mayor precisión posible, las cantidades a
realizar, en cada unidad de obra.
En cada partida debe detallarse: el lugar en que las unidades de obra han de ejecutarse, y
el número (cantidad) de partes iguales.
Cuando se hagan mediciones en la obra para verificar las cantidades de obra de las
Partidas, se emplearan los mismos criterios que en los planos de proyecto y análisis de
precios unitarios.
Para controlar y minimizar las de proyecto y análisis de precios unitarios.
Para controlar y minimizar las diferencias entre lo contratado y lo ejecutado, el Profesional
Responsable en obra por la parte contratante podrá solicitar, a título informativo, la
documentación pertinente sobre cómputos y análisis de precios unitarios. El análisis de
precios unitarios se considera como documento de apoyo de los precios de las Partidas, y
como documento obligante de las partes contratantes en cuanto a los detalles de su
contenido.

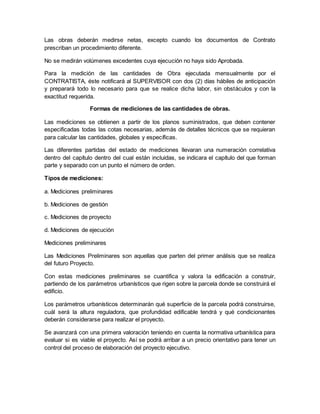

22. Las obras deberán medirse netas, excepto cuando los documentos de Contrato
prescriban un procedimiento diferente.
No se medirán volúmenes excedentes cuya ejecución no haya sido Aprobada.
Para la medición de las cantidades de Obra ejecutada mensualmente por el
CONTRATISTA, éste notificará al SUPERVISOR con dos (2) días hábiles de anticipación
y preparará todo lo necesario para que se realice dicha labor, sin obstáculos y con la
exactitud requerida.
Formas de mediciones de las cantidades de obras.
Las mediciones se obtienen a partir de los planos suministrados, que deben contener
especificadas todas las cotas necesarias, además de detalles técnicos que se requieran
para calcular las cantidades, globales y específicas.
Las diferentes partidas del estado de mediciones llevaran una numeración correlativa
dentro del capítulo dentro del cual están incluidas, se indicara el capítulo del que forman
parte y separado con un punto el número de orden.
Tipos de mediciones:
a. Mediciones preliminares
b. Mediciones de gestión
c. Mediciones de proyecto
d. Mediciones de ejecución
Mediciones preliminares
Las Mediciones Preliminares son aquellas que parten del primer análisis que se realiza
del futuro Proyecto.
Con estas mediciones preliminares se cuantifica y valora la edificación a construir,
partiendo de los parámetros urbanísticos que rigen sobre la parcela donde se construirá el
edificio.
Los parámetros urbanísticos determinarán qué superficie de la parcela podrá construirse,
cuál será la altura reguladora, que profundidad edificable tendrá y qué condicionantes
deberán considerarse para realizar el proyecto.
Se avanzará con una primera valoración teniendo en cuenta la normativa urbanística para
evaluar si es viable el proyecto. Así se podrá arribar a un precio orientativo para tener un
control del proceso de elaboración del proyecto ejecutivo.

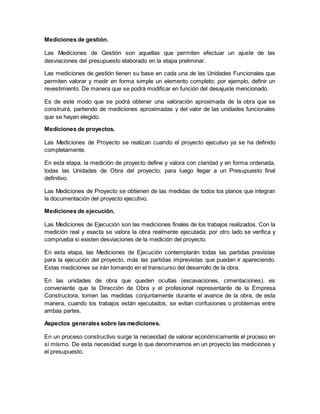

23. Mediciones de gestión.
Las Mediciones de Gestión son aquellas que permiten efectuar un ajuste de las
desviaciones del presupuesto elaborado en la etapa preliminar.
Las mediciones de gestión tienen su base en cada una de las Unidades Funcionales que
permiten valorar y medir en forma simple un elemento completo; por ejemplo, definir un
revestimiento. De manera que se podrá modificar en función del desajuste mencionado.
Es de este modo que se podrá obtener una valoración aproximada de la obra que se
construirá, partiendo de mediciones aproximadas y del valor de las unidades funcionales
que se hayan elegido.
Mediciones de proyectos.
Las Mediciones de Proyecto se realizan cuando el proyecto ejecutivo ya se ha definido
completamente.
En esta etapa, la medición de proyecto define y valora con claridad y en forma ordenada,
todas las Unidades de Obra del proyecto, para luego llegar a un Presupuesto final
definitivo.
Las Mediciones de Proyecto se obtienen de las medidas de todos los planos que integran
la documentación del proyecto ejecutivo.
Mediciones de ejecución.
Las Mediciones de Ejecución son las mediciones finales de los trabajos realizados. Con la
medición real y exacta se valora la obra realmente ejecutada; por otro lado se verifica y
comprueba si existen desviaciones de la medición del proyecto.
En esta etapa, las Mediciones de Ejecución contemplarán todas las partidas previstas
para la ejecución del proyecto, más las partidas imprevistas que puedan ir apareciendo.
Estas mediciones se irán tomando en el transcurso del desarrollo de la obra.
En las unidades de obra que queden ocultas (excavaciones, cimentaciones), es
conveniente que la Dirección de Obra y el profesional representante de la Empresa
Constructora, tomen las medidas conjuntamente durante el avance de la obra, de esta
manera, cuando los trabajos están ejecutados, se evitan confusiones o problemas entre
ambas partes.
Aspectos generales sobre las mediciones.
En un proceso constructivo surge la necesidad de valorar económicamente el proceso en
sí mismo. De esta necesidad surge lo que denominamos en un proyecto las mediciones y
el presupuesto.

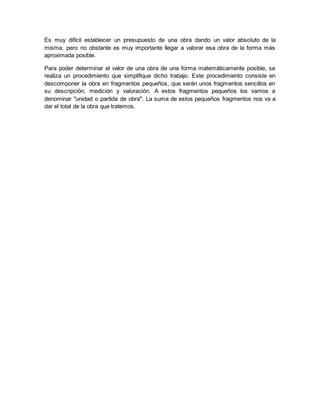

24. Es muy difícil establecer un presupuesto de una obra dando un valor absoluto de la
misma, pero no obstante es muy importante llegar a valorar esa obra de la forma más
aproximada posible.
Para poder determinar el valor de una obra de una forma matemáticamente posible, se
realiza un procedimiento que simplifique dicho trabajo. Este procedimiento consiste en
descomponer la obra en fragmentos pequeños, que serán unos fragmentos sencillos en
su descripción, medición y valoración. A estos fragmentos pequeños los vamos a
denominar "unidad o partida de obra". La suma de estos pequeños fragmentos nos va a
dar el total de la obra que tratemos.

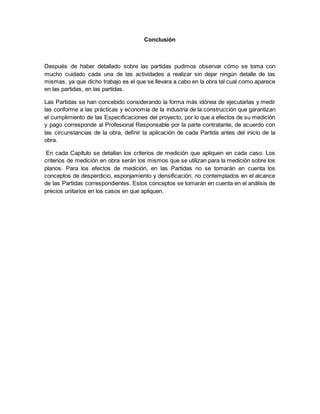

25. Conclusión
Después de haber detallado sobre las partidas pudimos observar cómo se toma con
mucho cuidado cada una de las actividades a realizar sin dejar ningún detalle de las
mismas, ya que dicho trabajo es el que se llevara a cabo en la obra tal cual como aparece
en las partidas, en las partidas.
Las Partidas se han concebido considerando la forma más idónea de ejecutarlas y medir
las conforme a las prácticas y economía de la industria de la construcción que garantizan
el cumplimiento de las Especificaciones del proyecto, por lo que a efectos de su medición
y pago corresponde al Profesional Responsable por la parte contratante, de acuerdo con
las circunstancias de la obra, definir la aplicación de cada Partida antes del inicio de la
obra.
En cada Capítulo se detallan los criterios de medición que apliquen en cada caso. Los
criterios de medición en obra serán los mismos que se utilizan para la medición sobre los
planos. Para los efectos de medición, en las Partidas no se tomarán en cuenta los
conceptos de desperdicio, esponjamiento y densificación, no contemplados en el alcance
de las Partidas correspondientes. Estos conceptos se tomarán en cuenta en el análisis de
precios unitarios en los casos en que apliquen.

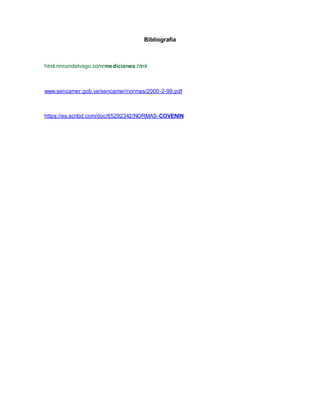

26. Bibliografía
html.rincondelvago.com/mediciones.html
www.sencamer.gob.ve/sencamer/normas/2000-2-99.pdf
https://es.scribd.com/doc/65292342/NORMAS-COVENIN
