El documento presenta información sobre tecnologías de comunicación de datos como ADSL, Ethernet, routers, modems y redes digitales. Define estos términos y describe sus características principales.

1. INTEGRANTES:
Ángel Proaño
Rafael Granja
Vanessa Cevallos
Ricardo Trujillo

2. Definición:
 Usa tecnología de línea DSL (Línea de abandono
digital). Consiste en una transmisión analógica de
datos digitales apoyada en el par simétrico de cobre
que lleva la línea telefónica convencional o línea de
abonado; no puede superar los 5,5 km medidos desde
la Central Telefónica, o no haya otros servicios por el
mismo cable que puedan interferir.
 Es una tecnología de acceso a Internet de banda
ancha, lo que implica una velocidad superior a una
conexión tradicional por módem en la transferencia
de datos.

3.  Se consigue mediante una modulación de las señales de
datos en una banda de frecuencias más alta que la
utilizada en las conversaciones telefónicas convencionales
(300-3400 Hz), función que realiza el enrutador ADSL.
 Es necesaria la instalación de un filtro (llamado splitter o
discriminador) que se encarga de separar la señal
telefónica convencional de las señales moduladas de la
conexión mediante ADSL.
 Esta tecnología se denomina asimétrica debido a que la
capacidad de descarga (desde la red hasta el usuario) y de
subida de datos (en sentido inverso) no coinciden, este
tipo de tecnología es diseñada para que la capacidad de
descarga sea mayor a la de subida, ya que la mayoría de
usuarios reciben mas información a la que se envía.

4.  En una línea ADSL se establecen tres canales de
comunicación, que son el de envío de datos, el de
recepción de datos y el de servicio telefónico
normal.

5.  Esta tecnología con capacidad de suministro de
televisión y video de alta calidad por el par
telefónico, lo cual supone una dura competencia
entre los operadores telefónicos y los de cable, y
la aparición de ofertas integradas de voz, datos y
televisión; , a partir de una misma línea y dentro
de una sola empresa, que ofrezca estos tres
servicios de comunicación. El uso de un mayor
ancho de banda para estos servicios limita aún
más la distancia a la que pueden funcionar, por
el par de hilos.

6.  Incorporan mecanismos de modulación y
gestión de los recursos físicos avanzados, de
modo que no sólo aumentan la capacidad del
ADSL convencional de 8 Mbps a 12 y 24 Mbps
respectivamente, sino que introducen
mejoras para evitar las interferencias o ruido
y disminuir los efectos de la atenuación de ahí
que se alcancen distancias de hasta 9 Km.

7. Tabla comparativa
Nombre común Bajada máxima Subida máxima
ADSL 8 Mbit/s 1,0 Mbit/s
ADSL (G.DMT) 12 Mbit/s 1,3 Mbit/s
ADSL over POTS 12 Mbit/s 1,3 MBit/s
ADSL over ISDN 12 Mbit/s 1,8 MBit/s
ADSL Lite (G.Lite) 1,5 Mbit/s 0,5 Mbit/s
ADSL2 12 Mbit/s 1,0 Mbit/s
ADSL2 13 Mbit/s 3,15 Mbit/s
RE-ADSL2 5 Mbit/s 0,8 Mbit/s
splitterless ADSL2 1,5 Mbit/s 0,5 Mbit/s
ADSL2+ 24 Mbit/s 1,0 Mbit/s
ADSL2+M 24 Mbit/s 3,5 Mbit/s

8.  Ofrece la posibilidad de hablar por teléfono al
mismo tiempo que se navega por Internet,
voz y datos trabajan en bandas separadas por
ADSL y por filtros físicos (splitters y micro
filtros).
 Utiliza una infraestructura existente (la de la
red telefónica básica), de esta forma se
abarata costos.

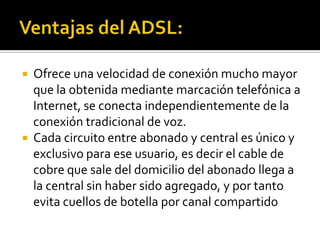

9.  Ofrece una velocidad de conexión mucho mayor
que la obtenida mediante marcación telefónica a
Internet, se conecta independientemente de la
conexión tradicional de voz.
 Cada circuito entre abonado y central es único y
exclusivo para ese usuario, es decir el cable de
cobre que sale del domicilio del abonado llega a
la central sin haber sido agregado, y por tanto
evita cuellos de botella por canal compartido

10.  No todas las líneas telefónicas pueden ofrecer
este servicio, debido a que las exigencias de
calidad, tanto de ruido como de atenuación, por
distancia a la central, son más estrictas que para
el servicio telefónico básico.
 El límite teórico para un servicio aceptable
equivale a 5,5 km de longitud de línea; el límite
real suele ser del orden de los 3 km.

11.  La calidad del servicio depende de factores
externos, como interferencias en el cable o
distancia a la central, al no existir repetidores de
señal entre ésta y el módem del usuario final.
 Sus capacidades de transmisión son muy
inferiores a otras tecnologías como Cable
módem o fibra óptica.

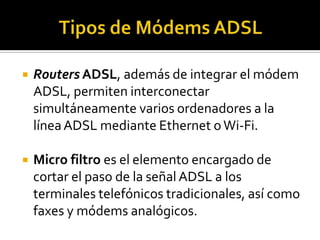

13.  Routers ADSL, además de integrar el módem
ADSL, permiten interconectar
simultáneamente varios ordenadores a la
línea ADSL mediante Ethernet o Wi-Fi.
 Micro filtro es el elemento encargado de
cortar el paso de la señal ADSL a los
terminales telefónicos tradicionales, así como
faxes y módems analógicos.

15. Definición:
 Es aquel componente de un circuito de datos
que hace de fuente o destino de la
información.
 Puede ser un terminal, una impresora o
también una computadora.

16. Características:
 La característica definitoria de un DTE no es
la eficiencia ni la potencia de cálculo, sino la
función que realiza: ser origen o destino en
una comunicación.

17. Definición:
 es un dispositivo que se encuentra entre el
equipo terminal de datos (DTE) y un circuito
de transmisión de datos .
 Por lo general el DCE es un módem .

18. Características:
 Intercambio de una serie de datos binarios
entre un DTE (Equipo terminal de datos) y un
DCE (Equipo de terminación de circuito de
datos, Equipo de Comunicación de datos).

19. MODEM MODEM
Fuente Recibe

20.  La Red Telefónica Conmutada (RTC; también llamada
Red Telefónica Básica o RTB) es una red de
comunicación diseñada primordialmente para
transmisión de voz, aunque pueda también transportar
datos, por ejemplo en el caso del fax o de la conexión a
Internet a través de un módem acústico.

21.  MODEM (Modulador Demodulador) Periférico de
entrada/salida, que puede ser interno o externo a una
computadora, y sirve para a conectar una línea
telefónica con la computadora. Se utiliza para acceder a
internet u otras redes, realizar llamadas, etc.
 Red Digital de Servicios Integrados (RDSI o ISDN en
inglés) como: red que procede por evolución de la Red
Digital Integrada (RDI) y que facilita conexiones
digitales extremo a extremo para proporcionar una
amplia gama de servicios, tanto de voz como de otros
tipos, y a la que los usuarios acceden a través de un
conjunto de interfaces normalizados.

23.  Ethernet es un estándar de redes de área local
para computadores con acceso al medio por
contienda CSMA/CD.
 Gigarouter IP, router de red de alta velocidad
respaldado y probado con el protocolo HIPPI, se
ha mejorado para proporcionar un
enrutamiento IP sobre FDDI (Interfaz de Datos
Distribuida por Fibra) y ATM (Modo de
Transmisión Asincrónica).
