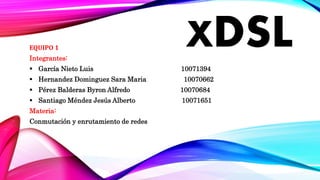

1. XDSLEQUIPO 1
Integrantes:
García Nieto Luis 10071394
Hernandez Dominguez Sara Maria 10070662
Pérez Balderas Byron Alfredo 10070684
Santiago Méndez Jesús Alberto 10071651
Materia:
Conmutación y enrutamiento de redes

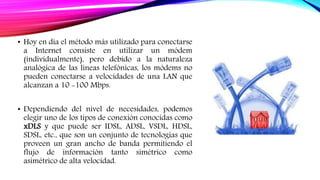

2. • Hoy en día el método más utilizado para conectarse
a Internet consiste en utilizar un módem
(individualmente), pero debido a la naturaleza
analógica de las líneas telefónicas, los módems no
pueden conectarse a velocidades de una LAN que
alcanzan a 10 -100 Mbps.
• Dependiendo del nivel de necesidades, podemos
elegir uno de los tipos de conexión conocidas como
xDLS y que puede ser IDSL, ADSL, VSDL, HDSL,
SDSL, etc., que son un conjunto de tecnologías que
proveen un gran ancho de banda permitiendo el
flujo de información tanto simétrico como
asimétrico de alta velocidad.
3. TECNOLOGÍA XDSL
• Hoy en día, los usuarios requieren cada vez
más, de servicios y aplicaciones que les
faciliten llevar a cabo ciertas operaciones
muy habituales en su vida cotidiana, como
pueden ser transacciones comerciales,
bancarias y videoconferencias etc.
Algunos de estos servicios ya eran posibles
mucho tiempo antes, basados en el cable, la
fibra óptica, etc.; sin embargo, su instalación
requería de una nueva infraestructura para
llevar estos medios físicos hasta el usuario.
Esto suponía un costo demasiado elevado
tanto para el usuario como para el operador,
en comparación con las ventajas aportadas
por el servicio.
4. TECNOLOGÍA XDSL
• Bajo estas características nace xDSL (x Digital
Subscriber Line), o línea de abonado digital es una
tecnología que soporta un gran ancho de banda con
unos costos de inversión relativamente bajos y que
trabaja sobre la red telefónica ya existente. Además la
facilidad de instalación de los equipos xDSL reduce
los costos por tiempo.
• Los servicios basados en xDSL se han establecido
como una solución para el acceso de banda ancha a
datos, tanto en los mercados comerciales como
residenciales.
5. • xDSL está formado por un conjunto de tecnologías que proveen un
gran ancho de banda sobre circuitos locales de cable de cobre, sin
amplificadores ni repetidores de señal a lo largo de la ruta del cableado,
entre la conexión del cliente y el primer nodo de la red. Son unas
tecnologías de acceso punto a punto a través de la red pública, que
permiten un flujo de información tanto simétrico como asimétrico y de
alta velocidad.
6. • Las tecnologías xDSL convierten las líneas analógicas convencionales en digitales
de alta velocidad, con las que es posible ofrecer servicios de banda ancha en el
domicilio de los clientes, similares a los de las redes de cable o las inalámbricas,
aprovechando los pares de cobre existentes, siempre que estos reúnan un mínimo
de requisitos en cuanto a la calidad del circuito y distancia.
7. VENTAJAS DEL XDSL
No se requiere de un cableado o infraestructura nueva
Altas velocidades y gran desempeño en internet
Se puede realizar llamadas simultaneas a la conexión de internet
No existe riesgo de colapso de la red conmutada
8. DESVENTAJAS DEL XDSL
DSL trabaja mejor cuando esta cerca de una central telefónica
No todas las líneas pueden ofrecer este servicio
El servicio no esta disponible en cualquier lugar
9. FUNCIONAMIENTO DE XDSL
• XDSL trabaja sobre 3 canales:
2 canales de alta velocidad para envió y recepción de datos
1 canal de voz
• Cada canal ocupa una frecuencia diferente para evitar interrupciones.
Voz: 200Hz – 3.4 KHz
Datos: 24KHz – 1.1 MHZ
• Modulación a través de múltiples portadoras (Modulacion DMT)
• Este proceso se realiza a través de un dispositivo llamado SPLITTER

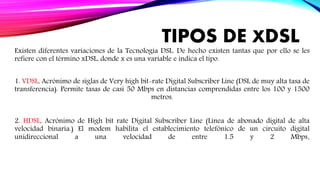

10. TIPOS DE XDSL
Existen diferentes variaciones de la Tecnología DSL. De hecho existen tantas que por ello se les
refiere con el término xDSL, donde x es una variable e indica el tipo.
1. VDSL, Acrónimo de siglas de Very high bit-rate Digital Subscriber Line (DSL de muy alta tasa de
transferencia). Permite tasas de casi 50 Mbps en distancias comprendidas entre los 100 y 1500
metros.
2. HDSL, Acrónimo de High bit rate Digital Subscriber Line (Línea de abonado digital de alta
velocidad binaria.) El modem habilita el establecimiento telefónico de un circuito digital
unidireccional a una velocidad de entre 1.5 y 2 Mbps.
11. 3. ADSL, Acrónimo de Asymmetric Digital Subscriber Line (“Línea de Abonado Digital
Asimétrica”). Soporta entre 0.5 y 2 Mbps de bajada y 1.2 Mbps de subida.
4. SDSL, Acrónimo de Symmetric Digital Subscriber Line. (“Línea de Abonado Digital
Simétrica”). Soporta velocidades de hasta 3 Mbps.
5. IDSL (Digital subscriber line) es una tecnología xDSL desarrollada por Ascend
Communications, que permite el uso de las tecnologías de tarjetas RDSl para el uso exclusivo
de datos. IDSL transmite la información, de manera simétrica (en ambos sentidos), a 128 Kbps
por un cable telefónico (cable de cobre de par trenzado) desde el usuario hasta el destino
usando transmisión digital, pasando por la central telefónica, que trabaja con señales
analógicas.
12. 6. RDSL (Rate adaptative Digital Subscriber Line) R-ADSL opera con las mismas velocidades de
transmisión que ADSL, pero se adapta dinámicamente a las variaciones en la longitud y otros
parámetros de las líneas de pares trenzados. Con R-ADSL es posible conectar diferentes líneas
que vayan a distintas velocidades. La velocidad de la conexión se puede seleccionar cuando se
inicia, durante la conexión, o bien cuando la señal llega a la oficina central.
7. ADSL es un tipo de línea DSL. Consiste en una transmisión analógica de datos digitales
apoyada en el par simétrico de cobre que lleva la línea telefónica convencional o línea de
abonado, siempre y cuando la longitud de línea no supere los 5,5 km medidos desde la Central
Telefónica, o no existan otros servicios por el mismo cable que puedan interferir.
