1. INTRODUCCIÓN A BANDA ANCHA
ENERO 2015
Manual Formación DUAL
Manual Formación DUAL
Banda Ancha
Banda Ancha

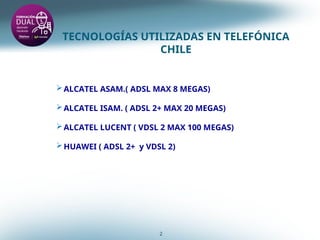

2. TECNOLOGÍAS UTILIZADAS EN TELEFÓNICA
CHILE
2
ALCATEL ASAM.( ADSL MAX 8 MEGAS)
ALCATEL ISAM. ( ADSL 2+ MAX 20 MEGAS)
ALCATEL LUCENT ( VDSL 2 MAX 100 MEGAS)
HUAWEI ( ADSL 2+ y VDSL 2)

3. TECNOLOGÍA ADSL
3
 ADSL, "Asymmetric Digital Suscriber Line" o Línea de Abonado Digital Asimétrica es una
tecnología que, basada en el par de cobre de su línea telefónica tradicional y normal, la
convierte en una línea de alta velocidad.
 ARQUITECTURA ADSL, Dentro de la arquitectura ADSL se encuentran 3 elementos
principales que hacen posible esta tecnología: un Modem ADSL, un Filtro y el DSLAM
(Digital Suscriber Line Access Multiplexer)
 El servicio de voz y datos viajan dentro del par de cobre en frecuencias independientes (lo
cual hace posible utilizar simultáneamente ámbos), el filtro tiene la función de separar
las frecuencias de la línea para entregar la voz al aparato telefónico y los datos al modem
ADSL.
 El modem (modulador / demodulador) ADSL toma los datos y los entrega a la
computadora o red LAN del cliente.
 Dentro de la central un equipo denominado DSLAM separa las frecuencias entregando el
servicio de voz a la red telefónica tradicional y los datos a la velocidad contratada a la red
de datos o Internet directamente. Al ser la tecnología ADSL una tecnología sobre líneas
de cobre, no aplica para casos de clientes servidos con accesos de fibra óptica.

4. Esquema de Instalación ADSL
SPLITER
Instalación Mural
Acometida (Tornillos) : AWG18
Telefonía (Tornillos) : Cable
Interior AWG24
ADSL (RJ11) : Cable Interior
AWG24
CABLE
LAN
Cable UTP
categoría 5
RJ45
macho
macho
JUMPERS
MDF
Alambre Jumper
Blanco Naranjo
AWG24
DSLAM
CONMUTACIÓN
ATU-R
ADSL
(RJ11)
Ethernet
(RJ45)
Block
Cx
Block
ADSL
Block
PEx
JUMPER NORMAL

5. Materiales Adsl
5
splite
r
Micro
filtro
Modem

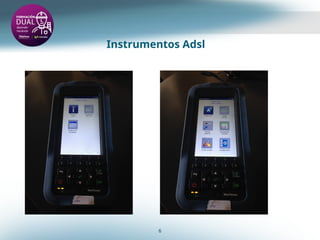

6. Instrumentos Adsl
6

7. Mediciones Adsl

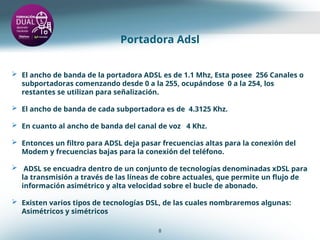

8. Portadora Adsl
8
 El ancho de banda de la portadora ADSL es de 1.1 Mhz, Esta posee 256 Canales o
subportadoras comenzando desde 0 a la 255, ocupándose 0 a la 254, los
restantes se utilizan para señalización.
 El ancho de banda de cada subportadora es de 4.3125 Khz.
 En cuanto al ancho de banda del canal de voz 4 Khz.
 Entonces un filtro para ADSL deja pasar frecuencias altas para la conexión del
Modem y frecuencias bajas para la conexión del teléfono.
 ADSL se encuadra dentro de un conjunto de tecnologías denominadas xDSL para
la transmisión a través de las líneas de cobre actuales, que permite un flujo de
información asimétrico y alta velocidad sobre el bucle de abonado.
 Existen varios tipos de tecnologías DSL, de las cuales nombraremos algunas:
Asimétricos y simétricos

9. Asimétricos
9
 RADSL: una variante de ADSL que automáticamente ajusta la velocidad en
función de la calidad de la señal. Muchos operadores funcionan con esta
tecnología.
 VDSL/VHDSL: también llamada al principio VADSL y BDSL, permite velocidades
más altas que ninguna otra técnica pero sobre distancias muy cortas, estando
todavía en fase de definición. Alcanza una velocidad descendente de 52 Mbit/s
sobre distancias de 300 metros, y de sólo 13 Mbit/s si se alarga hasta los 1.500
metros, siendo en ascendente de 1,5 y 2,3 Mbit/s respectivamente. En cierta
medida VDSL es más simple que ADSL ya que las limitaciones impuestas a la
transmisión se reducen mucho dadas las pequeñas distancias sobre la que se ha
de transportar la señal; además, admite terminaciones pasivas de red y permite
conectar más de un módem a la misma línea en casa del abonado.
 VDSL está pensada para el último tramo de hilo de cobre que llega hasta el
abonado, siendo una alternativa válida para el despliegue de las redes híbridas
fibra-coaxial (HFC), en donde desde la central hasta el vecindario se utiliza fibra
óptica y desde la Unidad Óptica de Red (ONU) se lleva la señal hasta cada usuario
utilizando el par de cobre ya tendido por el edificio. Mediante división en
frecuencia se separan los canales ascendente y descendente de la banda usada
para los propios telefónicos (RTB y RDSI), por lo que, al igual que sucede con
ADSL, se puede superponer este servicio al actual telefónico.

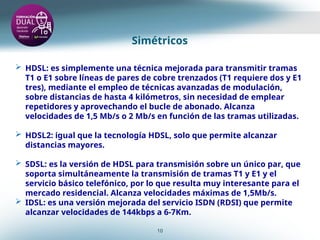

10. Simétricos
10
 HDSL: es simplemente una técnica mejorada para transmitir tramas
T1 o E1 sobre líneas de pares de cobre trenzados (T1 requiere dos y E1
tres), mediante el empleo de técnicas avanzadas de modulación,
sobre distancias de hasta 4 kilómetros, sin necesidad de emplear
repetidores y aprovechando el bucle de abonado. Alcanza
velocidades de 1,5 Mb/s o 2 Mb/s en función de las tramas utilizadas.
 HDSL2: igual que la tecnología HDSL, solo que permite alcanzar
distancias mayores.
 SDSL: es la versión de HDSL para transmisión sobre un único par, que
soporta simultáneamente la transmisión de tramas T1 y E1 y el
servicio básico telefónico, por lo que resulta muy interesante para el
mercado residencial. Alcanza velocidades máximas de 1,5Mb/s.
 IDSL: es una versión mejorada del servicio ISDN (RDSI) que permite
alcanzar velocidades de 144kbps a 6-7Km.

11. Cuadro de velocidades
11
Tipo Velocidad de subida máxima Velocidad de bajada máxima Distancia máxima
ADSL 1 Mbps 8 Mbps 5 Km
RADSL 1 Mbps 7 Mbps 7 Km
VDSL 1,6 Mbps 13 Mbps 1,5 Km
VDSL 3,2 Mbps 26 Mbps 0,9 Km
VDSL 6,4 Mbps 52 Mbps 0,3 Km
Tipo Distancia máxima
HDSL 3,5 Km
HDSL2 5,4 Km
SDSL 2,7 Km
6,9 Km
IDSL 8 Km
4 Mbps
5 Mbps
6 Mbps
Conexiones Asimétricas
Conexiones Simétricas
Velocidad de bajada/subida máxima
2 Mbps
3 Mbps

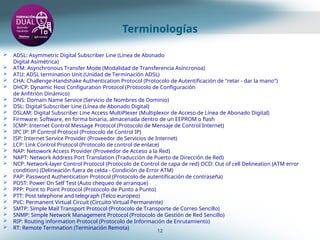

12. Terminologías
12
 ADSL: Asymmetric Digital Subscriber Line (Línea de Abonado
Digital Asimétrica)
 ATM: Asynchronous Transfer Mode (Modalidad de Transferencia Asíncronoa)
 ATU: ADSL termination Unit (Unidad de Terminación ADSL)
 CHA: Challenge-Handshake Authentication Protocol (Protocolo de Autentificación de "retar - dar la mano")
 DHCP: Dynamic Host Configuration Protocol (Protocolo de Configuración
de Anfitrión Dinámico)
 DNS: Domain Name Service (Servicio de Nombres de Dominio)
 DSL: Digital Subscriber Line (Línea de Abonado Digital)
 DSLAM: Digital Subscriber Line Access MultiPlexer (Multiplexor de Acceso de Línea de Abonado Digital)
 Firmware: Software, en forma binaria, almacenada dentro de un EEPROM o flash
 ICMP: Internet Control Message Protocol (Protocolo de Mensaje de Control Internet)
 IPC IP: IP Control Protocol (Protocolo de Control IP)
 ISP: Internet Service Provider (Proveedor de Servicios de Internet)
 LCP: Link Control Protocol (Protocolo de control de enlace)
 NAP: Netowork Access Provider (Proveedor de Acceso a la Red)
 NAPT: Network Address Port Translation (Traducción de Puerto de Dirección de Red)
 NCP: Network-layer Control Protocol (Protocolo de Control de capa de red) OCD: Out of cell Delineation (ATM error
condition) (Delineación fuera de celda - Condición de Error ATM)
 PAP: Password Authentication Protocol (Protocolo de autentificación de contraseña)
 POST: Power On Self Test (Auto chequeo de arranque)
 PPP: Point to Point Protocol (Protocolo de Punto a Punto)
 PTT: Post telephone and telegraph (Telco europeo)
 PVC: Permanent Virtual Circuit (Circuito Virtual Permanente)
 SMTP: Simple Mail Transport Protocol (Protocolo de Transporte de Correo Sencillo)
 SNMP: Simple Network Management Protocol (Protocolo de Gestión de Red Sencillo)
 RIP: Routing information Protocol (Protocolo de Información de Enrutamiento)
 RT: Remote Termnation (Terminación Remota)
