1. Tecnologías de Internet
Docente:
Ing. José Morán Agusto

2.  POTS (Plain Old Telephone Service):
Servicio telefónico inicial.

3.  PSTN( Public Switched Telephone
Network) Red telefónica publica
conmutada .

4. ISDN Red Digital de Servicios Integrados

5.  Bucle de Abonado: Es el cableado que se
extiende entre la central telefónica (o conmutador)
y las dependencias del usuario.
 Canal: Un canal es el medio de transmisión por el
que viajan las señales portadoras de información
entre emisor y receptor,​ que emite a un referente.
 Banda: Las bandas de frecuencia son intervalos
de frecuencias del espectro electromagnético
asignados a diferentes usos dentro de las
radiocomunicaciones.

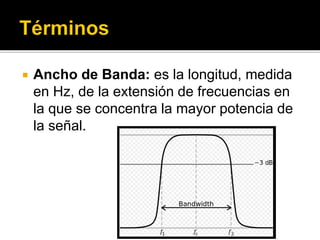

6.  Ancho de Banda: es la longitud, medida
en Hz, de la extensión de frecuencias en
la que se concentra la mayor potencia de
la señal.

7.  Ruido: Toda señal no deseada que se mezcla con
la señal útil que se quiere transmitir. Es el
resultado de diversos tipos de perturbaciones que
tiende a enmascarar la información cuando se
presenta en la banda de frecuencias del espectro
de la señal, es decir, dentro de su ancho de
banda.

8.  Splitter: Es un divisor de señal .
 Modulación: Engloba el conjunto de
técnicas que se usan para transportar
información sobre una onda portadora,
típicamente una onda sinusoidal. Estas
técnicas permiten un mejor aprovechamiento
del canal de comunicación lo que posibilita
transmitir más información de forma
simultánea además de mejorar la resistencia
contra posibles ruidos e interferencias.

9. Multiplexación por
división de frecuencia:
Es una técnica mediante
la cual el ancho de banda
total disponible en un
medio de comunicación
se divide en una serie de
sub-bandas de frecuencia
que no se superponen,
cada una de las cuales se
utiliza para transportar
una señal separada

10. Modulacion QAM:Es una técnica que transporta dos
señales independientes, mediante la modulación de una
señal portadora, tanto en amplitud como en fase. Esto se
consigue modulando una misma portadora, desfasada en
90°.

11. Modulación PAM: Es una técnica de modulación de
señales analógicas donde el desfase y la frecuencia
de la señal quedan fijas y la amplitud es la que varía.
Dichas amplitudes pueden ser reales o complejas.
Codificación: Es el proceso de conversión de un
sistema de datos de origen a otro sistema de datos de
destino

12. Son aquellas plataformas que permiten dar
conectividad a los usuarios con los ISP (Internet
Service Provider).
 Por tecnología estas pueden ser: alámbricas
(Eléctricas u ópticas) o inalámbricas.
 Por tipo de usuarios: Conmutados o
dedicados

13.  Son las primeras en aparecer en el mercado,
fáciles de administrar tanto para los usuarios
finales como para los prestadores de servicio, sus
costos están basados en el tiempo de conexión.
 Estas tecnologías son:
 La Red Pública Telefónica Conmutada (PSTN) V.92
48kbps (subida) y 56Kbps (bajada)
 Red Digital de Servicios Integrados (RDSI)
velocidades entre 128 Kbps y 2Mbps

17. •Equipo terminal 2 (ET2). Representa los dispositivos no
compatibles con RDSI: teléfonos analógicos, computadoras
personales, terminales con interfaz V.35, etc.
•Adaptador terminal (AT). Proporciona compatibilidad RDSI a los
equipos no RDSI. Por ejemplo, en el mercado se encuentran
adaptadores para acoplar terminales V.35 y V.24 a RDSI.
•Equipo terminal 1 (ET1). Representa un equipo terminal
compatible con RDSI.
•Equipo de terminación de red 2 (TR2). Incluye las funciones de
conmutación y de concentración de las líneas RDSI en los locales
del usuario. Por ejemplo, la central de usuario, PBX, puede ser un
TR2, siempre que sea compatible con RDSI.
•Equipo de terminación de red 1 (TR1). Sirve para acoplar los
equipos de usuario al bucle local de transmisión que conecta a éste
con la central de conmutación externa de la red RDSI.

19.  Son aquellas tecnologías que permiten tener
conectividad permanente con el prestador de servicios,
por lo general su facturación es de manera plana.
 Inicialmente nacen como tecnologías orientadas al
sector empresarial, pero dado a la popularidad de
Internet, el tele trabajo, el uso ilimitado del servicio, los
grandes anchos de banda que requieren las nuevas
aplicaciones y los bajos costos de la tecnología, hoy en
día estas plataformas están al alcance del sector
residencial.
 Ejemplo xDSL

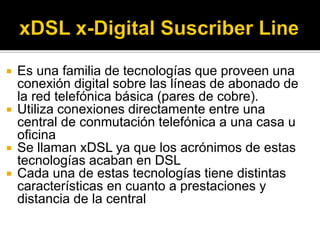

20.  Es una familia de tecnologías que proveen una
conexión digital sobre las líneas de abonado de
la red telefónica básica (pares de cobre).
 Utiliza conexiones directamente entre una
central de conmutación telefónica a una casa u
oficina
 Se llaman xDSL ya que los acrónimos de estas
tecnologías acaban en DSL
 Cada una de estas tecnologías tiene distintas
características en cuanto a prestaciones y
distancia de la central

25.  La Red Telefónica Pública Conmutada, PSTN, fue concebida para el
transporte de señales analógicas dentro de la banda de frecuencias
comprendida entre 300 y 3400 Hz.
 Se planteó la necesidad de enviar tráfico de datos sobre la red telefónica
para lo que había que adaptar las líneas para la prestación de servicios
de banda ancha.
 A mayor distancia, menor es el caudal soportado por el sistema.
 Apareció un nuevo elemento, el módem, que se encarga de adaptar el
formato de las señales digitales de datos para que se puedan transportar
por la red telefónica sin pérdida de sus propiedades.

26.  Aunque el bucle de abonado a priori tiene serias limitaciones para soportar
servicios que requieran un gran ancho de banda, mediante la instalación de
módems en ambos extremos del canal de comunicación, las tecnologías
DSL permiten multiplicar la capacidad de la línea.
 La velocidad de transmisión depende en gran medida de la atenuación
presente en la línea, derivada principalmente de la longitud de la misma, es
decir, de la distancia entre ambos módems que es la distancia desde el
usuario hasta la central telefónica.
 Para trabajar con xDSL, en la central de telefonía local tiene que haber
instalado un DSLAM(Multiplexor de Acceso DSL) que traduce las señales
DSL. La señal se transmite desde casa del usuario por la línea telefónica
hasta el DSLAM.

27. xDSL trabaja sobre tres canales:
 2 canales de alta velocidad (envío y recepción de datos)
 1 canal para la voz.
 Cada canal ocupa una frecuencia diferente para evitar
interferencias.
 Voz: 200 Hz – 3,4 KHz
 Canales datos: 24 KHz – 1,1 MHz
 La voz se separa del resto usando splitters(divisores),
ubicados en la central telefónica (ATU-C) y equipos
terminales del abonado (ATU-R)
 Transmisión mediante múltiples portadoras (Modulación
DMT).

30.  DSL no requiere de un cableado nuevo.
 Hacer una llamada, sin desconectarse de
Internet (excepto SDSL e IDSL)
 Utiliza conexiones DEDICADAS. No se
comparte el ancho de banda con el resto de
usuarios
 No existe riesgo de colapso en la red
conmutada.
 No congestiona la central telefónica ya que
tanto datos como telefonía utilizan el mismo
canal.
 El modem lo provee la compañía

31.  DSL trabaja mejor cuando se está cerca de
la oficina del proveedor.
 No todas las líneas pueden ofrecer este
servicio.
 Los módems DSL son caros.
 El servicio no esta disponible en cualquier
lugar.
 DSL es incompatible con amplificadores
 El costo es en función de la velocidad
contratada.

32.  Asimétricas
▪ ADSL (Línea de Abonado Digita Asimétrica)
▪ UDSL (Linea de Abonado Digital Unidireccional)
▪ RADSL (Linea de Abonado Digital de Tasa Adaptiva)
▪ VDSL (Linea de Abonado Digital de muy alta tasa de
transferencia)
▪ CDSL(Linea de Abonado Digital Consumidor)
 Simétricas
▪ SDSL (Linea de Abonado Digital Simétrica)
▪ HDSL(Linea de Abonado Digital de alta velocidad binaria)
▪ SHDSL (Linea de Abonado Digital de par único de alta
velocidad)
▪ IDSL (Linea de Abonado Digital sobre ISDN)

33.  Soporta tasas de datos de 1.5 a 9 Mbps al recibir datos
(Downstream Rate)
 Para enviar datos soporta de 16 a 640 Kbps (Upstream Rate)
 El usuario necesita marcar su conexión (solo para IP
dinámica).
 Principal Característica: Velocidad de bajada mayor a la
velocidad de subida, por eso el nombre d asimétrico.
 Existen mejoras como ADSL 2 y ADSL 2+
 Es una tecnología asimétrica que proporciona mucho más
caudal en el canal descendente, de la red hacia el usuario,
que en ascendente, del usuario a la red.

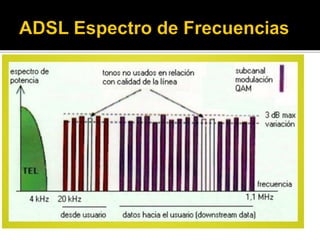

 Esto se realiza dividiendo el ancho de banda del par de
cobre en tres secciones, usando técnicas de multiplexación
por división en frecuencia, una para el servicio telefónico,
otra para el canal ascendente y otra para el canal
descendente.

37.  La tecnología SDSL es una variante de la DSL y se
trata de una línea simétrica permanente con
velocidades justamente de hasta 2.048 kbps.
 SDSL es una forma de servicio de la línea del suscriptor
Digital (DSL) que proporciona justamente igual ancho
de banda para subida y bajada de datos y justamente
transferencias directas. SDSL era una de las formas
más tempranas de DSL para no requerir líneas
telefónicas múltiples.
 Emplea un único par de cobre
 Distancia máxima de 3 Km
 Es apropiada para videoconferencia y para compartir
recursos entre diferentes ordenadores

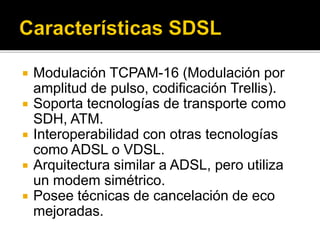

38.  Modulación TCPAM-16 (Modulación por
amplitud de pulso, codificación Trellis).
 Soporta tecnologías de transporte como
SDH, ATM.
 Interoperabilidad con otras tecnologías
como ADSL o VDSL.
 Arquitectura similar a ADSL, pero utiliza
un modem simétrico.
 Posee técnicas de cancelación de eco
mejoradas.

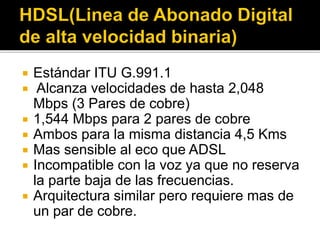

39.  Estándar ITU G.991.1
 Alcanza velocidades de hasta 2,048
Mbps (3 Pares de cobre)
 1,544 Mbps para 2 pares de cobre
 Ambos para la misma distancia 4,5 Kms
 Mas sensible al eco que ADSL
 Incompatible con la voz ya que no reserva
la parte baja de las frecuencias.
 Arquitectura similar pero requiere mas de
un par de cobre.

40.  Resultado de la Unión de SDSL Y HDSL
 Utilizando 1 par:
• 192 kbps se alcanzan 6 km de distancia
• 2,3 Mbps solamente 3 km
 Usa modulación TC-PAM
 Gracias a esta técnica de codificación se
consigue una buena relación
velocidad/distancia
 Con dos pares pasa algo similar, a 2,3 Mbit/s
se llegan a distancias de más de 4,8 km

41.  Es la mejor solución xDSL de línea
simétrica.
 Permite instalar hasta 8 repetidores de
señal en cada par.
 No permite el uso de voz , pero subsana
este problema permitiendo VoIP y QoS

43.  Desarrollada por AscendCommunications
 Permite el uso de tarjetas RDSI
 Uso exclusivo de Datos
 Distancias hasta 5Km
 Transmisión simétrica a 128 Kbps
 Transmisión digital, pasando por la central
telefónica, que trabaja con señales
analógicas.

45.  Menor velocidad y longitud que ADSL y
RADSL
 Se caracteriza por no usar filtros o
splitters
 Tiene un alcance de 5 Km.
 Velocidades Asimétricas:
 1Mbps Descarga
 128Kbps Subida

46.  Desarrollado por Texas Instruments
 Alcanza velocidades de hasta 100 Mbps
de
forma simétrica (200 Mbps en conjunto)
 Soporta ADSL (1,2 y 2+), VDSL (1 y 2) en
una sola plataforma
 Ofrece servicios tales como trasmisión de
 videos, videos de HDTV,
videoconferencias, entre otras

47.  La tecnología VDSL utiliza cuatro canales para la
transmisión de datos, dos para la descarga y dos la
para subida, con lo cual se aumenta la potencia de
transmisión de manera sustancial.
 La técnica estándar de modulación puede ser
QAM/CAP o DMT las cuales no son compatibles,
pero tienen un rendimiento similar. Actualmente, la
más usada es DMT.
 Su distancia es entre 300 y 1300 metros
 Utiliza un par trenzado
 Mientras más lejos de la central, menor velocidad
 Su máximo rendimiento es a los 300 metros.
 Suministra rangos de datos entre 300 Mbit/s de
descarga y 100 Mbit/s de subida

50.  https://es.slideshare.net/jljimen/tecnologias-para-acceder-a-internet
 https://es.slideshare.net/equipoderedes/tecnologas-de-
acceso?qid=a1d8d33f-47ed-4b07-966b-
4424d9c71c97&v=&b=&from_search=4
 https://es.slideshare.net/danyteleko/xdsl-2775193?qid=37dba16c-d305-
4a7a-9d2a-21bf597b1de0&v=&b=&from_search=1
 http://oa.upm.es/22126/1/PFC_HELENA_FERNANDEZ_VICENTE_a.pdf
 http://slideplayer.es/slide/1651532/
 https://es.wikipedia.org/wiki/Multiplexaci%C3%B3n_por_divisi%C3%B3n_d
e_frecuencia
 https://soporte.ibercom.com/index.php?/Knowledgebase/Article/View/6/19/q
ue-es-sdsl
 https://es.wikipedia.org/wiki/Modulaci%C3%B3n_por_amplitud_de_pulsos
 https://es.wikipedia.org/wiki/SHDSL
