Este documento describe la construcción de un amplificador de audio con LEDs audiorítmicos. Explica los materiales necesarios como una bocina, LEDs, circuito integrado y otros componentes electrónicos. Detalla el procedimiento de colocar y soldar los componentes en una placa perforada y conectar la alimentación USB y la salida de audio. Una vez construido, el amplificador amplificará y regulará el volumen de ondas de sonido recibidas a través de un enchufe, con los LEDs iluminándose al ritmo de la música.

1. Amplificador
con led
audioritmicos
Eduardo Daniel Labastida
Rivera.
Telemática T111
21/04/2015
1

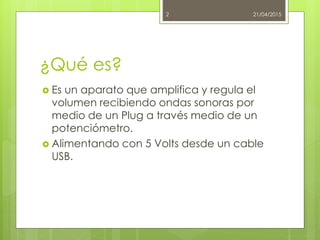

2. ¿Qué es?
 Es un aparato que amplifica y regula el
volumen recibiendo ondas sonoras por
medio de un Plug a través medio de un
potenciómetro.
 Alimentando con 5 Volts desde un cable
USB.
21/04/20152

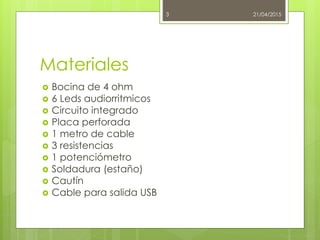

3. Materiales
 Bocina de 4 ohm
 6 Leds audiorritmicos
 Circuito integrado
 Placa perforada
 1 metro de cable
 3 resistencias
 1 potenciómetro
 Soldadura (estaño)
 Cautín
 Cable para salida USB
21/04/20153

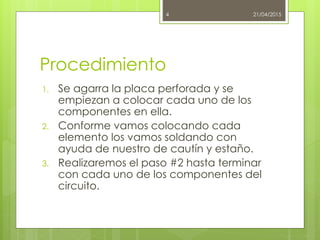

4. Procedimiento
1. Se agarra la placa perforada y se
empiezan a colocar cada uno de los
componentes en ella.
2. Conforme vamos colocando cada
elemento los vamos soldando con
ayuda de nuestro de cautín y estaño.
3. Realizaremos el paso #2 hasta terminar
con cada uno de los componentes del
circuito.
21/04/20154

5. 4. Una vez terminando de soldar cada
elemento, procederemos a colocar la
salida de voltaje con el cable USB.
5. En seguida soldaremos la bocina en las
salidas que nos quedaron, así como
también el Plug.
6. Por penúltimo paso haremos los
puenteos necesarios para nuestro
circuito.
7. El ultimo paso es probar nuestra bocina,
así que conectaremos el cable USB a
una computadora o a algún puerto USB
y el plug a una salida de audio.
April 22, 20155

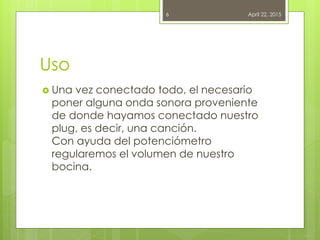

6. Uso
 Una vez conectado todo, el necesario
poner alguna onda sonora proveniente
de donde hayamos conectado nuestro
plug, es decir, una canción.
Con ayuda del potenciómetro
regularemos el volumen de nuestro
bocina.
April 22, 20156
