Amplificador de audio lm386
1. PRÁCTICA DEL AMPLIFICADOR OPERACIONAL
(Amplificador de Audio)
POR:
Bibiana del C. Hdez. Hdez.
José Francisco Hernández Madrigal
Christian Zuriel Salazar Pineda
CARRERA:
Ingeniería en Mecatrónica
MATERIA:
Electrónica Analógica
CUATRIMESTRE Y GRUPO:
Cuatrimestre Septiembre-Diciembre 2011
Grupo M1-3-2011-03
CATEDRÁTICO:
Ing. Eloy Durán Maldonado
Villahermosa, Tab., 23 de Noviembre del 2011.

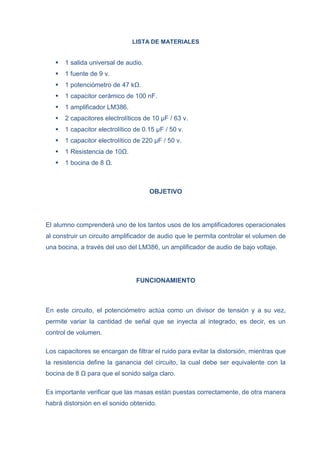

2. LISTA DE MATERIALES
1 salida universal de audio.
1 fuente de 9 v.
1 potenciómetro de 47 kΩ.
1 capacitor cerámico de 100 nF.
1 amplificador LM386.
2 capacitores electrolíticos de 10 µF / 63 v.
1 capacitor electrolítico de 0.15 µF / 50 v.
1 capacitor electrolítico de 220 µF / 50 v.
1 Resistencia de 10Ω.
1 bocina de 8 Ω.
OBJETIVO
El alumno comprenderá uno de los tantos usos de los amplificadores operacionales
al construir un circuito amplificador de audio que le permita controlar el volumen de
una bocina, a través del uso del LM386, un amplificador de audio de bajo voltaje.
FUNCIONAMIENTO
En este circuito, el potenciómetro actúa como un divisor de tensión y a su vez,
permite variar la cantidad de señal que se inyecta al integrado, es decir, es un
control de volumen.
Los capacitores se encargan de filtrar el ruido para evitar la distorsión, mientras que
la resistencia define la ganancia del circuito, la cual debe ser equivalente con la
bocina de 8 Ω para que el sonido salga claro.
Es importante verificar que las masas están puestas correctamente, de otra manera
habrá distorsión en el sonido obtenido.

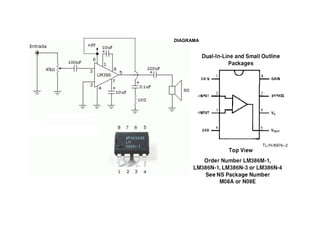

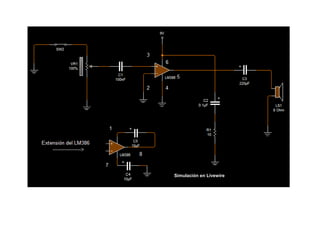

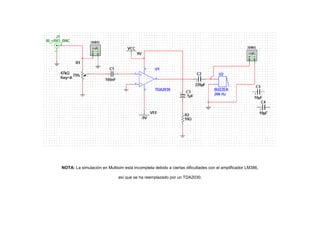

5. NOTA: La simulación en Multisim está incompleta debido a ciertas dificultades con el amplificador LM386,
así que se ha reemplazado por un TDA2030.

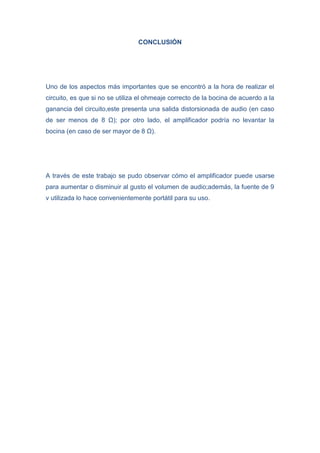

6. CONCLUSIÓN
Uno de los aspectos más importantes que se encontró a la hora de realizar el
circuito, es que si no se utiliza el ohmeaje correcto de la bocina de acuerdo a la
ganancia del circuito,este presenta una salida distorsionada de audio (en caso
de ser menos de 8 Ω); por otro lado, el amplificador podría no levantar la
bocina (en caso de ser mayor de 8 Ω).
A través de este trabajo se pudo observar cómo el amplificador puede usarse
para aumentar o disminuir al gusto el volumen de audio;además, la fuente de 9
v utilizada lo hace convenientemente portátil para su uso.
