Antena Sectorial
Este documento describe las antenas sectoriales. Son un tipo de antena de microondas que emiten un haz más amplio que una antena direccional pero no tan amplio como una omnidireccional, teniendo un alcance mayor que esta última pero menor que la direccional. Para cubrir 360° se necesitan instalar tres antenas sectoriales de 120°. Permiten dirigir la señal a usuarios al aire libre sin obstáculos, a diferencia de las omnidireccionales.
Antena Sectorial
- 1. Antena Sectorial DanielSting Martínez Padrón
- 2. Introducción Sector Un sectorcircular es la porción de círculo limitada por dos radios
- 3. Introducción Antenas directivasOrientan la señal en una dirección muy determinada con un haz estrecho pero de largo alcance
- 4. Introducción Antena omnidireccionalOrienta la señal en todas direcciones con un haz amplio pero de corto alcance
- 5. Antena Sectorial Esun tipo de antena de microondas con un patrón de radiación en forma de sector generalmente de 60°, 90 ° y 120 ° Pueden verse como la mezcla de las antenas direccionales y las omnidireccionales.
- 6. Antena Sectorial Emitenun haz más amplio que una direccional pero no tan amplio como una omnidireccional. El alcance de la antena sectorial es mayor que la omnidireccional pero algo menor que la direccional.
- 7. Antena Sectorial Paratener una cobertura de 360º (como una antena omnidireccional) y un largo alcance (como una antena direccional) deberemos instalar o tres antenas sectoriales de 120º.
- 8. ¿Porque una antenaSectorial? La antena omnidireccional irradia energía electromagnética en un ángulo recto a la antena. La intensidad del campo es de 360 grados alrededor de la antena. Si la antena está montada sobre un mástil de entonces la intensidad del campo es muy por encima de los usuarios. Si la antena se monta en la planta baja entonces los obstáculos entre la antena y el usuario se atenúa la intensidad de la señal.
- 9. ¿Porque una antenaSectorial? Para la antena sectorial, para el uso al aire libre no hay obstáculos entre el usuario y la antena el usuario está en el camino de gran potencia del campo. Esto se consigue con una inclinación hacia abajo

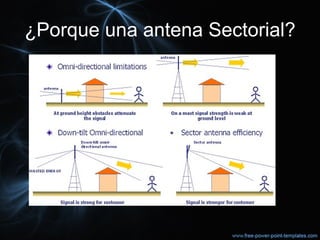

- 10. ¿Porque una antenaSectorial?
- 11. Patrón de radiaciónEl patrón de radiación horizontal está determinada por el diseño de la antena. Antenas sectoriales están construidas de 90 grados, 120 grados y 180 grados, las antenas por lo tanto, 4, 3 y 2, respectivamente, son necesarios para proporcionar un patrón de radiación de grado 360.
- 12. Patrón de radiaciónEl patrón de radiación vertical está determinada por la ganancia de la antena: una antena de 14dBi tendrá aproximadamente 10 grados de ángulo vertical entre los puntos de -3 dB, y una antena de 20dBi tendrá aproximadamente 7 grados de ángulo vertical.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22. Antena Sectorial Diseñadapor Dragoslav Dobričić, Basada en la antena tipo Franklin
- 23. Antena Sectorial Laantena Franklin consiste en un hilo que se pliega cada media longitud de onda, tal y como se indica en la figura, manteniendo las mismas corrientes que el dipolo sin plegar
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36. Diseño Longitud delalambre (en longitudes de onda) L=2.42 (2) A=0.320 B=0.574 C=0.543 D=0.158 E=0.180 F=0.032 G=0.081
- 37. Diseño Diametro delAlambre d=0.0162 Reflector H=3.70 I=0.50
- 38.

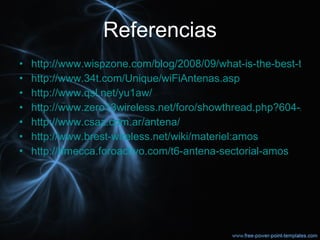

- 39. Referencias http://www.wispzone.com/blog/2008/09/what-is-the-best-type-of-antenna/ http://www.34t.com/Unique/wiFiAntenas.asphttp://www.qsl.net/yu1aw/ http://www.zero13wireless.net/foro/showthread.php?604-Antena-Sectorial-Amos-%28-12-dBi-s-%29/ http://www.csaz.com.ar/antena/ http://www.brest-wireless.net/wiki/materiel:amos http://dmecca.foroactivo.com/t6-antena-sectorial-amos
