1. ANTENAS INALÁMBRICAS

2. ¿QUÉ E SUNA ANTENA INALÁMBRICA?
La Antena es aquel dispositivo que permite la recepción y
el envío de ondas electromagnéticas hacia un espacio
libre. Por ejemplo una antena transmisora lo que hace es
transformar voltajes en ondas electromagnéticas y la
receptora realiza un proceso similar pero al revés.
Existen una variada cantidad de antenas que estarán
determinadas por el uso que se les de. Aquellas que
deben expandir lo máximo que puedan la potencia
radiada, tal es el caso de las centrales de los teléfonos
móviles o de una emisora de radio general o aquellas que
canalizan la potencia para no interferir otros servicios.

4. TIPOS DE ANTENAS INALAMBRICAS

5. ANTENAS DIRECCIONALES
 Yagi
Antena constituida por varios elementos
paralelos y coplanarios, directores,
activos y reflectores.
 Utilizada ampliamente en la
recepción de señales televisivas,
comúnmente en frecuencias de
30Mhz y 3Ghz, (canal 2 al canal 6
de 50MHz a 86 MHz).
 Ganancia elevada: 8-15 dBi
 Para el servicio 802.11 pueden
tener ganancias entre el dBi 12 y
18. Manejan una impedancia de 50
a 75 Ohms
 Desventajas: Direccionarlas en la
posición correcta no son tan difícil
como una antena parabólica, pero
aun así puede llegar a ser difícil.
 Parabolica
Antena provista de un reflector metálico,
de forma parabólica, esférica o de bocina,
que limita las radiaciones a un cierto
espacio, concentrando la potencia de las
ondas.
 Se utiliza especialmente para la
transmisión y recepción vía satélite.
 Ganancia alta: 12-25 dBi
 Directividad alta
 Ángulo de radiación bajo

7.  Infrarrojo
Los enlaces infrarrojos se
encuentran limitados por el
espacio y los obstáculos.
El hecho de que la
longitud de onda de los
rayos infrarrojos sea tan
pequeña (850-900 nm),
hace que no pueda
propagarse de la misma
forma en que lo hacen las
señales de radio.
 Panel o 'Patch
Antenna'
Panel o .parche. metálico
radiante sobre un plano de
tierra metálico.
Normalmente planas, en
encapsulado de PVC.
Ganancia media-elevada:
5-20 dBi
Directividad moderada
Ángulo de radiación medio

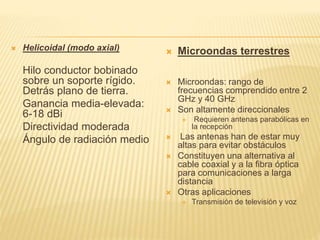

9.  Helicoidal (modo axial)
Hilo conductor bobinado
sobre un soporte rígido.
Detrás plano de tierra.
Ganancia media-elevada:
6-18 dBi
Directividad moderada
Ángulo de radiación medio
 Microondas terrestres
 Microondas: rango de
frecuencias comprendido entre 2
GHz y 40 GHz
 Son altamente direccionales
 Requieren antenas parabólicas en
la recepción
 Las antenas han de estar muy
altas para evitar obstáculos
 Constituyen una alternativa al
cable coaxial y a la fibra óptica
para comunicaciones a larga
distancia
 Otras aplicaciones
 Transmisión de televisión y voz

10. MICROONDAS TERRESTRES
Helicoidal (modo axial)

11.  Microondas por satélite
 Se usa un rango de frecuencias entre 1GHz a 50
Ghz
 Los satélites
 Reciben una señal terrestre
 La señal es amplificada o repetida
 Envían la señal a uno o varios receptores terrestres
 Los satélites han de tener órbita geoestacionaria
 A una distancia de 35,784 km
 Se producen retardos en las comunicaciones
 Aplicaciones
 Televisión, telefonía a larga distancia, redes privadas

12.  Antenas direccionales (o
directivas)
Orientan la señal en una dirección
muy determinada con un haz
estrecho pero de largo alcance.
Una antena direccional actúa de
forma parecida a un foco que emite
un haz concreto y estrecho pero de
forma intensa (más alcance).
Las antenas Direccionales "envían"
la información a una cierta zona de
cobertura, a un ángulo
determinado, por lo cual su alcance
es mayor, sin embargo fuera de la
zona de cobertura no se "escucha"
nada, no se puede establecer
comunicación entre los
interlocutores.
 Antena omnidireccionales
Orientan la señal en todas
direcciones con un haz amplio pero
de corto alcance. Si una antena
direccional sería como un foco, una
antena omnidireccional sería como
una bombilla emitiendo luz en todas
direcciones pero con una intensidad
menor que la de un foco, es decir,
con menor alcance.
Las antenas Omnidireccionales
"envían" la información teóricamente
a los 360 grados por lo que es
posible establecer comunicación
independientemente del punto en el
que se esté. En contrapartida el
alcance de estas antenas es menor
que el de las antenas direccionales.

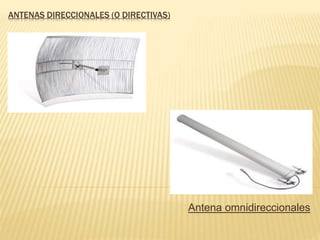

13. ANTENAS DIRECCIONALES (O DIRECTIVAS)
Antena omnidireccionales

14. Antenas sectoriales
Son la mezcla de las antenas
direccionales y las omnidireccionales. Las
antenas sectoriales emiten un haz más
amplio que una direccional pero no tan
amplio como una omnidireccional. La
intensidad (alcance) de la antena sectorial
es mayor que la omnidireccional pero algo
menor que la direccional. Siguiendo con el
ejemplo de la luz, una antena sectorial
sería como un foco de gran apertura, es
decir, con un haz de luz más ancho de lo
normal.
Para tener una cobertura de 360º (como
una antena omnidireccional) y un largo
alcance (como una antena direccional)
deberemos instalar o tres antenas
sectoriales de 120º ó 4 antenas
sectoriales de 80º. Las antenas
sectoriales suelen ser más costosas que
las antenas direccionales u
omnidireccionales.

15. COSTOS DE LAS ANTENAS

16. ANTENA AMPLIFICADORA TP-LINK TL-
ANT2405CL OMNI-DIRECCIONAL 5DBI
 Características
 ANTENA AMPLIFICADORA TP-LINK TL-ANT2405CL
OMNI-DIRECCIONAL 5DBI
 Precio: $ 47
 Brand: TPLINK
 ID de Productos: RE-29270118-22

17. D-LINK ANT24-0700 ANTENA
 Características
 ANTENA WIRELESS OMNIDIRECCIONAL
P/INTERIOR 7 dBi 2.4GHz (ANT24-0700)
 Precio: $ 638
 Brand: D-LINK
 ID de Productos: RE-356454-1

18. ANTENA EXTERIOR DE REJILLA TP-LINK TL-
ANT2424B
 Características
 ANTENA EXTERIOR DE REJILLA TP-LINK TL-
ANT2424B
 Precio: $ 915
 Brand: TPLINK
 ID de Productos: RE-070270-02

19. FABRICANTES

20.  INTECSEC: Somos un proveedor
de ANTENAS INALAMBRICAS en Av.
Ignacio Zaragoza Col. Ejercito de Oriente
Vecinal 2, IZTAPALAPA, DISTRITO
FEDERAL C.P. 9230. México.
 SYSCOM: Somos un proveedor de Antenas
para Redes Inalámbricas en Av. 20 de
Noviembre No. 805 Chihuahua, Chihuahua
C.P. 31000. México.

21.  Proveedor de Telecomunicaciones
Segurida: Ofrecemos Antenas Redes
Inalámbricas en Ramos ARizpe Sabinas,
Coahuila México.
 URMEX Promocionales: Somos un
proveedor de Bocinas inalambricas en Isabel
la Católica 519 Col. Algarín, Cuauhtémoc,
Distrito Federal C.P. 6880. México.
