El documento describe el Archivo del Estado, un edificio construido entre 1985-1990 en la ciudad de México para albergar oficinas y zonas de archivo. Consta de dos sótanos de estacionamiento y nueve plantas superiores. La estructura principal alberga las actividades públicas en torno a un patio central, mientras que una torre de siete niveles en la parte posterior contiene los archivos y oficinas. El diseño buscó integrar el edificio al contexto urbano de manera escultórica y digna para un edificio público,

1. Archivo Del Estado
• Alejandro Zohn

3. • "No sólo importa que el edificio sea bueno,
sino que ayude a formar una buena
ciudad, que contribuya a que el conjunto
sea armónico y congruente con sus
distintas manos y a través de los tiempos“.
-Alejandro Zohn

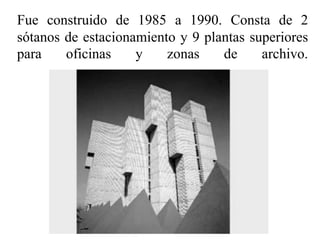

5. Fue construido de 1985 a 1990. Consta de 2
sótanos de estacionamiento y 9 plantas superiores
para
oficinas
y
zonas
de
archivo.

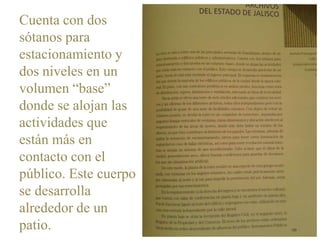

6. Cuenta con dos
sótanos para
estacionamiento y
dos niveles en un
volumen “base”
donde se alojan las
actividades que
están más en
contacto con el
público. Este cuerpo
se desarrolla
alrededor de un
patio.

7. • El esquema es reminiscencia del que
tienen la mayoría de los edificios
públicos de la ciudad desde la época
colonial. El patio, con sus corredores
periféricos en ambos niveles,
funciona como zona de distribución,
espera, iluminación y ventilación,
adecuado al clima de la localidad.

9. • Hacia atrás se eleva una torre de 7 niveles
adicionales que contiene los acervos y las
oficinas de los diferentes archivos.
• Con objeto de evitar un volumen pesado, se
dividió la torre en un “enjambre de torrecitas”,
separadas por angostas franjas verticales de
ventanas, cuyas dimensiones y ubicación
obedecen al requerimiento de las áreas de
acervo, donde solo debe haber un mínimo de
luz directa, ya que ésta contribuye al deterioro
de los papeles.

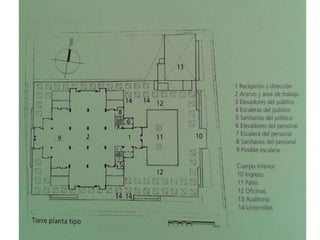

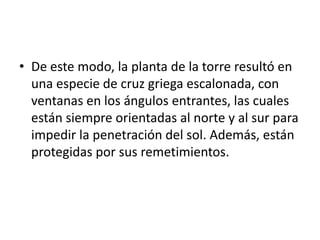

11. • De este modo, la planta de la torre resultó en
una especie de cruz griega escalonada, con
ventanas en los ángulos entrantes, las cuales
están siempre orientadas al norte y al sur para
impedir la penetración del sol. Además, están
protegidas por sus remetimientos.

13. El exterior del edificio refleja la manera de cómo está
construido: la estructura es de concreto armado y los
muros, colados en sitio, forman parte del sistema
estructural como elementos rigidizantes.
Los diferentes
voladizos que dan
animación a la fachada
son resultado natural
del sistema
estructural. La
volumetría está regida
por una trama
modular de 8.40 por
8.40 metros.

15. El
acabado
exterior
del
concreto es aparente, con
estrías
verticales
y
martilladas. Se logra así una
riqueza
en
la
textura
favorable para la escala del
edificio
y
capaz
de
intemperizarse dignamente. Los
materiales
y
acabados

17. El edificio se manifiesta con una
definitiva
modalidad
escultórica.
Trata de integrarse apropiadamente
al contexto y, al mismo tiempo,
constituye un elemento de interés
visual en el paisaje urbano de la
zona. Así mismo, busca tener la
presencia
y
la
Dignidad
características
de
un
edificio
comunitario relevante.

18. Gracias
Jean Lachapelle Ahued
Octubre 2013
