El Centro Pompidou-Metz es un centro de exposiciones en Francia diseñado por Shigeru Ban Architects. Consta de tres galerías apiladas alrededor de un eje vertical de acero y una cubierta hexagonal de madera laminada. La estructura incluye hormigón, acero y madera ensamblados de forma no convencional. El proyecto demuestra el uso del diseño paramétrico y referencias no arquitectónicas para lograr una forma compleja de manera eficiente.

1. CENTRO POMPIDOU - METZ
Paula Angulo
Sergio Montes
Gustavo Turriago
Daniel Alzate
Camilo Vanegas

2. CARACTERÍSTICAS GENERALES
LUGAR: Metz, Francia
FECHA: 2003 - 2010
AUTORES: Shigeru Ban Architects (Tokio)
TAMAÑO : 10,700 m2 en total y 5,020 m2 espacio de exhibición
TIPO DE EDIFICIO: Centro de exposiciones.
PALABRAS CLAVES: Entramado, retícula, ensamblaje, madera, concreto, cubierta.
La geometría del centro Pompidou es un gran hexágono que se desarrolla alrededor de un eje vertical (punto fijo)
construido en acero. En cuanto al área de exposición, el centro cuenta con 3 galerías-tubo basadas en un módulo de
15 m x 90 m apilados uno sobre otro. La cubierta está conformada por una membrana o entramado en madera
laminada, con geometría hexagonal cubierta con láminas de teflón. La estructura del CPM consta de 3 partes, la
primera es la estructura de hormigón que comprende las tres galerías, el edificio anexo, el estudio, el auditorio y el
restaurante. La segunda parte es la estructura metálica del punto fijo, el cerramiento y el mástil que termina en una
altura de 77 m, representando el año de la fundación del Centro Pompidou de París en 1977. Por ultimo esta la
cubierta con forma de hexágono y una superficie compleja.

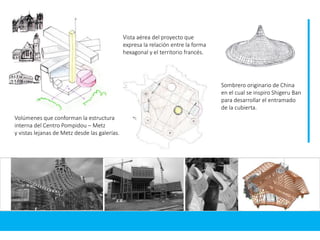

3. Volúmenes que conforman la estructura
interna del Centro Pompidou – Metz
y vistas lejanas de Metz desde las galerías.
Vista aérea del proyecto que
expresa la relación entre la forma
hexagonal y el territorio francés.
Sombrero originario de China
en el cual se inspiro Shigeru Ban
para desarrollar el entramado
de la cubierta.

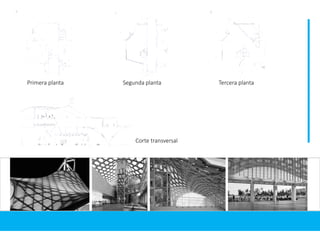

4. Primera planta Segunda planta
Corte transversal
Tercera planta

5. SISTEMA PORTANTE
El centro Pompidou consta de tres sistemas
estructurales que aunque son diferentes y
tienen cimentaciones aparte se relacionan
entre ellos.
El primero en ser construido fue la estructura
en concreto, la cual comprende las galerías,
el edificio anexo y la estructura circula. La
cimentación de estas estructuras es una
placa con pilotes fundidos in situ.
El segundo sistema que se construyo fue el
punto fijo y el sistema de cerramiento en
acero. Estas estructuras necesitaban de
anclajes al concreto por eso fueron
ensambladas posteriormente.
Por ultimo esta la estructura del techo, esta
fue ensamblada después de que ya se había
avanzado en la construcción de las otras dos
estructuras. Esta se apoya en los vértices del
hexágono y en el edificio anexo.
En conclusión podemos ver como los tres
sistemas están relacionados y no son
aislados. Estos es evidente en el proceso de
construcción pues su desarrollo es
simultaneo.
SISTEMAS

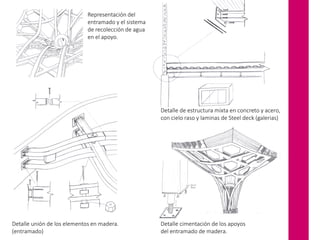

6. Detalle cimentación de los apoyos
del entramado de madera.
Detalle unión de los elementos en madera.
(entramado)
Detalle de estructura mixta en concreto y acero,
con cielo raso y laminas de Steel deck (galerias)
Representación del
entramado y el sistema
de recolección de agua
en el apoyo.

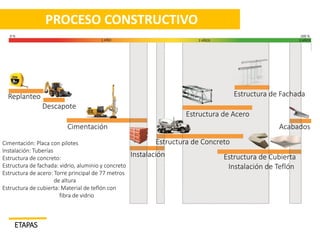

7. ETAPAS
PROCESO CONSTRUCTIVO
Replanteo
Descapote
Cimentación
Instalación
Estructura de Concreto
Estructura de Cubierta
Instalación de Teflón
Acabados
Estructura de Acero
Estructura de Fachada
Cimentación: Placa con pilotes
Instalación: Tuberías
Estructura de concreto:
Estructura de fachada: vidrio, aluminio y concreto
Estructura de acero: Torre principal de 77 metros
de altura
Estructura de cubierta: Material de teflón con
fibra de vidrio

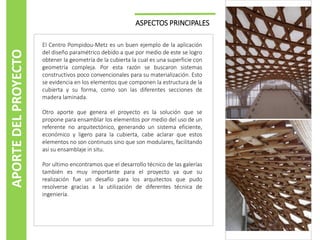

9. ASPECTOS PRINCIPALES
El Centro Pompidou-Metz es un buen ejemplo de la aplicación
del diseño paramétrico debido a que por medio de este se logro
obtener la geometría de la cubierta la cual es una superficie con
geometría compleja. Por esta razón se buscaron sistemas
constructivos poco convencionales para su materialización. Esto
se evidencia en los elementos que componen la estructura de la
cubierta y su forma, como son las diferentes secciones de
madera laminada.
Otro aporte que genera el proyecto es la solución que se
propone para ensamblar los elementos por medio del uso de un
referente no arquitectónico, generando un sistema eficiente,
económico y ligero para la cubierta, cabe aclarar que estos
elementos no son continuos sino que son modulares, facilitando
así su ensamblaje in situ.
Por ultimo encontramos que el desarrollo técnico de las galerías
también es muy importante para el proyecto ya que su
realización fue un desafío para los arquitectos que pudo
resolverse gracias a la utilización de diferentes técnica de
ingeniería.
APORTEDELPROYECTO

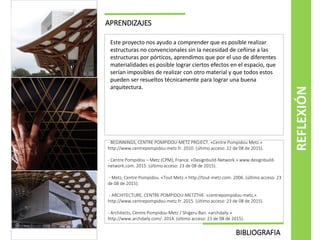

10. APRENDIZAJES
Este proyecto nos ayudo a comprender que es posible realizar
estructuras no convencionales sin la necesidad de ceñirse a las
estructuras por pórticos, aprendimos que por el uso de diferentes
materialidades es posible lograr ciertos efectos en el espacio, que
serían imposibles de realizar con otro material y que todos estos
pueden ser resueltos técnicamente para lograr una buena
arquitectura.
REFLEXIÓN
