Este documento presenta un ejercicio de ingeniería sobre el análisis de fundaciones. Proporciona los límites de presión admisibles del suelo y solicita verificar si varias combinaciones de cargas sobrepasan dichos límites para una fundación cuadrada de 2.5m de lado y 0.8m de altura. El estudiante debe analizar cuatro combinaciones de cargas que incluyen presión permanente, sísmica y cortante.

1. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejemplo Fundaciones
Ejercicio 10
10.1. Para el esquema de fundaciones siguientes se han obtenido los siguientes resultados
del análisis.
Las presiones admisibles del suelo serán
Presión estática 1.5 [kgf/cm²]
Presión dinámica 2.5 [kgf/cm²]
Verifique que si se superen o no los límites antes indicados en fundaciones cuadradas
de lado 2.5m y altura 0.8m, para las siguientes combinaciones:
S1: 1.0 PP + 1.0 SC + 1.0 SCT
S41x: 1.0 PP + 1.0 SC + 1.0 Sex
S52x: 1.0 PP – 1.0 SEx
S52z: 1.0 PP + 1.0 SEz
Página 1 de 5

2. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejemplo Fundaciones

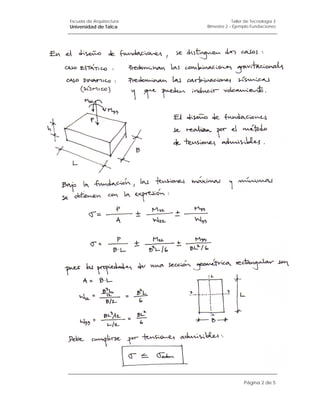

Página 2 de 5

3. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejemplo Fundaciones

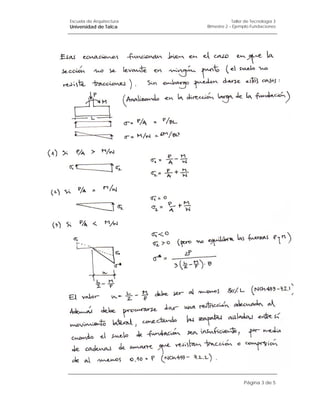

Página 3 de 5

4. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejemplo Fundaciones

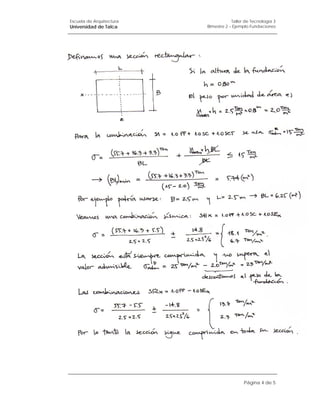

Página 4 de 5

5. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejemplo Fundaciones

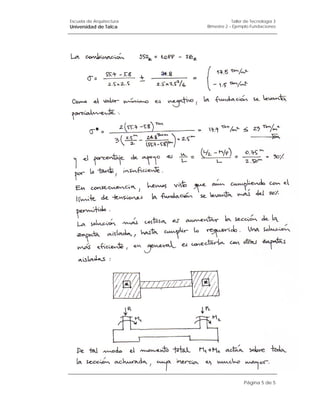

Página 5 de 5
