Arq Utal B2+Ejercicios 3
1. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3
Ejercicios Resueltos 3
1. Defina los perfiles requeridos para la columna P1 y la viga V1 de la siguiente estructura,
teniendo en cuenta lo siguiente:
a) La viga IPE está disponible en acero ASTM A36 (Fy = 2.53 Ton/cm²)
b) Las columnas se conforman con placas de A270ES (Fy = 2.70 Ton/cm²)
c) Las cargas sobre la viga son
Losa 250 [kgf/m²]
T. Piso 25 [kgf/m²]
T. Cielo 20 [kgf/m²]
Tabiques 150 [kgf/m²]
Sobrecarga de uso 250 [kgf/m²]
d) Los esfuerzos en el pilar son
MXX = 4.0 Tm
MYY = 0 Tm
N = 12.0 Tm
Página 1 de 7

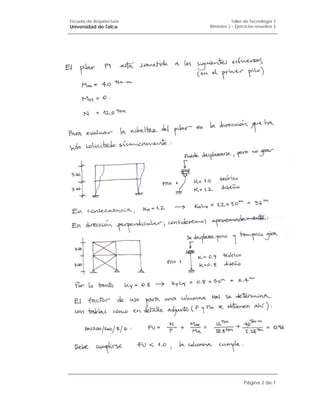

2. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3
Página 2 de 7
3. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3

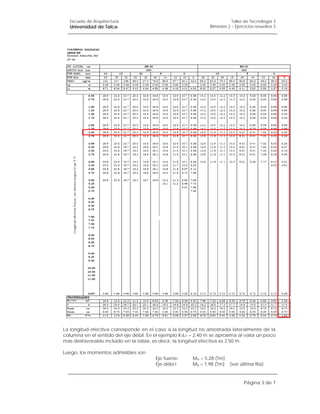

La longitud efectiva corresponde en el caso a la longitud no arriostrada lateralmente de la
columna en el sentido del eje débil. En el ejemplo KYLY = 2.40 m se aproxima al valor un poco
más desfavorable incluido en la tabla, es decir, la longitud efectiva es 2.50 m.
Luego, los momentos admisibles son
Eje fuerte: Ma = 5.28 (Tm)
Eje débi:l My = 1.98 (Tm) (ver última fila)
Página 3 de 7

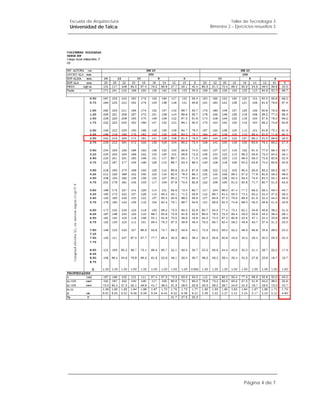

4. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3
Página 4 de 7
5. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3
Página 5 de 7

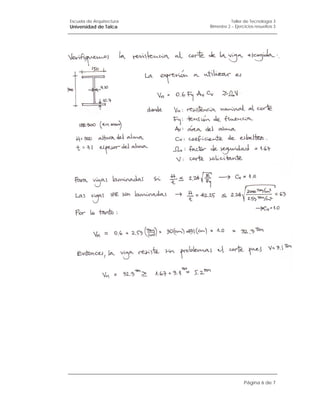

6. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3
Página 6 de 7
7. Escuela de Arquitectura Taller de Tecnología 3
Universidad de Talca Bimestre 2 – Ejercicios resueltos 3

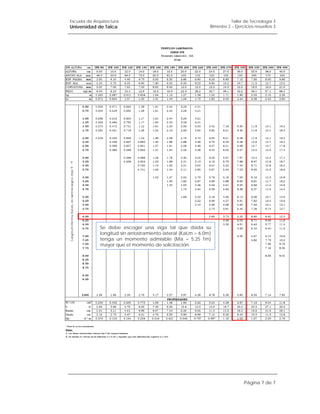

Se debe escoger una viga tal que dada su
longitud sin arriostramiento lateral (KaLm = 6.0m)
tenga un momento admisible (Ma = 5.25 Tm)
mayor que el momento de solicitación.
Página 7 de 7
