Este documento describe el proceso de diseño de un polideportivo llamado "Canchas Fit" desde diferentes perspectivas: espacial-funcional, formal-volumétrico, estructural-constructivo. Explica la ubicación y distribución de los ambientes, la circulación horizontal y vertical, el diseño de la gradería considerando la isóptica, y la propuesta de iluminación y materiales. También describe la forma curva predominante en la cubierta, los elementos estructurales como la cercha curva de tubo metálico, y el uso de espac

1. DEPORT-ARQ
ESPACIAL-FUNCIONAL
FORMAL-VOLUMETRICO
ESTRUCTURAL-CONSTRUCTIVO
ARQUITETCURADEPORTIVA–POLIDEPORTIVOCANCHASFIT

2. 1
MI NOMBRE ES VANESSA
OREAMUNO, TENGO 20
AÑOS. CURSO EL TERCER
AÑO DE LA CARRERA DE
ARQUITECTURA EN LA
U N I V E R S I D A D
CENTROAMERICANA.
SOY UNA PERSONA MUY
SOCIABLE, CARISMATICA Y
R E S P O N S A B L E . M E
ENCANTA EL ARTE EN
TODAS SUS FORMAS (ES UNA
DE LAS RAZONES POR LAS
Q U E E S T U D I O
A R Q U I T E C T U R A ) .
P R I N C I P A L M E N T E M E
APASIONA EL BAILE.
BI
ESPACIAL–FUNCIONAL
EN UN DISEÑO, LA LOCALIZACION DE LA
NUEVA PROPUESTA ES FUNDAMENTAL.
COMO PRIMER PASO EN EL PROCESO DE
DISEÑO DEL POLIDEPORTIVO “CANCHCAS
FIT”, FUE LOCALIZAR CADA EDIFICIO.
SE DEBE TENER EN CUENTA LA
ACCESIBILIDAD VEHICULAR Y PEATONAL,
COMO UNIR AMBOS PREDIOS, Y LA
VENTILACION E ILUMINACION QUE
PRESENTA EL TERRENO.
DE ESTA MANERA UNA VEZ TENIENDO
DEFINIDO DONDE VAN LOS EDIFICIOS, SE
PROCEDE A DEFINIR LOS DISTINTOS
AMBIENTES QUE SE NECESITAN EN LOS
EDIFICIOS.
PlANO DE CONJUNTO, SEÑALANDO UBICACION DE PROPUESTA
EN LOS DOS DIFERENTES PREDIOS.

3. 2
LA UBICACION DE LOS AMBIENTES PARA
DEPORTISTAS TIENE QUE SER BIEN PEN-
SADA. ES MUY IMPORTANTE LA
ACCESIBILIDAD YA QUE BAJO NINGUN
MOMENTO SE PUEDEN UNIR CON EL
AREA PUBLICA. AMBOS EQUIPOS DEBEN
ESTAR POR APARTE TOMANDO EN
CUENTA LOS MALOS ENTENDIDOS QUE
PUEDEN HABER ENTRE ELLOS.
ESTA ZONA DEBE QUEDAR LO MAS
CERCA POSIBLE A SU AREA DE JUEGO Y
A LA ENFERMERIA.
DE IGUAL MANERA, ES DE SUMA
I M P O R T A N C I A L A
VENTILACION NATURAL EN ESTOS
A M B I E N T E S . Y A Q U E L O S
VESTUARIOS SON AREAS HUMEDAS Y
TAMBIEN PARA QUE AL JUGADOR NO LE
AGARRE UN RESFRIADO MUSCULAR POR
L O S C A M B I O S B R U S C O S D E
TEMPERATURA.
PLANTA ARQUITECTONICA BAJO GRADERIA Y PLANTA
ARQUITECTONICA PISCINA, REPRESENTANDO LOS AMBIENTES
DEPORTIVOS MAS DIFICILES DE UBICAR.
LA CIRCULACION HORIZONTAL Y VERTICAL ES ESENCIAL
EN EL DISEÑO DE UN ESPACIO DEPORTIVO.
EL ANCHO DE LOS PASILLOS NO PUEDE SER MENOR DE 2
METROS EN ESPACIOS PUBLICOS, SE TIENE QUE TENER EN
CUENTA EN CASOS DE EMERGENCIA, ALTA MULTITUD DE
GENTE Y MINUSVALIDOS A LA HORA DE DISEÑAR
LA CIRCULACIOCION.
DEBE DE HABER MAS DE UN ACCESO QUE FUNCIONEN
COMO SALIDAS DE EMERGENCIA. Y SIEMPRE LA
CIRCULACION DEBE SER DIRECTA, MEJOR SI ES LINEAL.
EN EL CASO DE LA GRADERIA EN EL POLIDEPORTIVO, LO
MAS IMPORTANTE DENTRO DE CIRCULACION SON LOS
“VOMITORIOS”. SE DEBE TOMAR EN CUENTA QUE ES POR
ESTE MEDIO QUE EL PUBLICO ACCEDE Y SALE, ES POR ELLO
QUE DEBE CONTAR CON UN ANCHO DE 3 A 4 METROS. EN
OCASIONES ESTE FUNCIONA POR MEDIO DE UNA RAMPA
PARA MEJOR ACCESIBILIDAD. PRINCIPALMENTE PENSANDO
EN MINUSVALIDOS.
PLANTA ARQUITECTONICA BAJO
GRADERIA Y PLANTA ARQUITEC-
TONICA PISCINA, REPRESENTANDO LA
CIRCULACION HORIZONTAL Y VERTICAL
DEL COMPLEJO.

4. 3
LA ISOPTICA ES EL ELEMENTO FUNDAMENTALE EN
EL DISEÑO DE GRADERIA.
PARA LOGRAR ESTE DISEÑO SE DEBE FIJAR UN
PUNTO DE VISION EN EL AREA DE JUEGO DEL CUAL
CADA UNO DE LAS PERSONAS QUE SE ENCUENTRAN
EN GRADERIA PUEDAN VER A EL. ESTE PUNTO
PUEDE SER AL INICIO, MITAD O FINAL DE LA CAN-
CHA.
ESTO VA A DEPENDER EN COMO EL DISEÑADOR VA A
QUERER LA GRADERIA, EL ESPACIO QUE TIENE Y LA
LAS GRADERIAS PROPUESTAS SE DIVIDE EN DOS
PARTES, POR UN LADO SE ENCUENTRA “VIP”
QUE SE ENCUENTRA EN LA PARTE INFERIOR Y
LUEGO SE ENCUENTRA GENERAL QUE ESTA EN
LA PARTE SUPERIOR. ESTOS SE ENCUENTRAN
DIVIDIDOS POR UN PASILLO DE CIRCULACION .

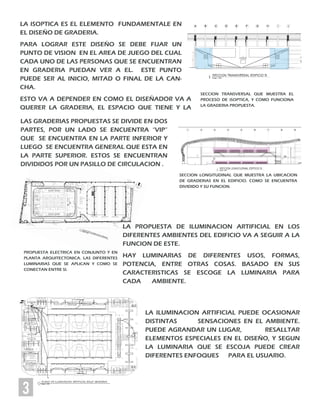

SECCION TRANSVERSAL QUE MUESTRA EL
PROCESO DE ISOPTICA, Y COMO FUNCIONA
LA GRADERIA PROPUESTA.
LA PROPUESTA DE ILUMINACION ARTIFICIAL EN LOS
DIFERENTES AMBIENTES DEL EDIFICIO VA A SEGUIR A LA
FUNCION DE ESTE.
HAY LUMINARIAS DE DIFERENTES USOS, FORMAS,
POTENCIA, ENTRE OTRAS COSAS. BASADO EN SUS
CARACTERISTICAS SE ESCOGE LA LUMINARIA PARA
CADA AMBIENTE.
LA ILUMINACION ARTIFICIAL PUEDE OCASIONAR
DISTINTAS SENSACIONES EN EL AMBIENTE.
PUEDE AGRANDAR UN LUGAR, RESALLTAR
ELEMENTOS ESPECIALES EN EL DISEÑO, Y SEGUN
LA LUMINARIA QUE SE ESCOJA PUEDE CREAR
DIFERENTES ENFOQUES PARA EL USUARIO.
SECCION LONGITUDINAL QUE MUESTRA LA UBICACION
DE GRADERIAS EN EL EDIFICIO. COMO SE ENCUENTRA
DIVIDIDO Y SU FUNCION.
PROPUESTA ELECTRICA EN CONJUNTO Y EN
PLANTA ARQUITECTONICA. LAS DIFERENTES
LUMINARIAS QUE SE APLICAN Y COMO SE
CONECTAN ENTRE SI.

5. 4
EL AREA DE JUEGO ESTA DISEÑADO
POR TRES CANCHAS DE BASKETBALL
QUE TODAS JUNTAS FORMAN UNA
CANCHA DE FUTBOL SALA, DE TAL
MANERA QUE SE PUEDE JUGAR DE
MANERA HORIZONTAL OCUPANDO EL
ANCHO DE LA CANCHA Y OCUPANDO
EL LARGO DE LA CANCHA.
EL MATERIAL PROPUSTO PARA LA
CANCHA DE JUEGO ES CAUCHO CON
UN RECUBRIMIENTO SUPERFICIAL DE
RESINAS DE POLIURETANO QUE LE
CONFIEREN MAYOR RESISTENCIA AL
DESGASTE POR ROZAMIENTO. TIENE
UN ESPESOR QUE OSCILA ENTRE LOS 3 Y
14MM.
ESTA AREA SE ENCUENTRA DISTANCI-
ADA A LA PRIMERA GRADA POR
2.50M, SIENDO DESA AREA
CIRCULACION PARA LOS USUARIOS
“VIP”.
SE MUESTRA LA PLANTA ARQUITECTONICA ,
LA LOCALIZACION DE L AREA DE JUEGO. SE
VE LA UBICACION DE LAS 3 CANCHAS Y EL
DIMENSIONAMIENTO QUE FORMAN AL
UNIRSE.
MATERIAL PROPUESTO PARA LAS 3 CANCHAS EN POLIDEPORTIVO. CAUCHO QUE SOPORTA EL ROCE, DIFERENTES
TEMPERATURAS Y MUY RESISTENTE .

6. FORMAL-VOLUMETRICO
5
LA FORMA PREDOMINANTE DEL DISEÑO, ES
LA CURVA PRONUNCIADA EN SU CUBIERTA.
ES EL ELEMENTO QUE SE DESTACA
FORMALMENTE.
LA VOLUMETRIA PRINCIPAL DEL DISEÑO ES
UN RECTANGULO CON ESQUINAS
REDONDEADAS. PARA QUE EL DISEÑO
SOBRE SALGA Y SE DEMUESTRE
“DEPORTIVO”, SE UTILIZA LA CERCHA.
EN ESTE CASO, SE PROPONE UNA CERCHA
CURVA QUE HACE QUE LA CUBIERTA LE DE
DINAMISMO AL VOLUMEN Y LE QUITA LO
PESADO QUE ES UN RECTANGULO PURO.
CUBIERTA DE POLITETRAFLUORETILENO O MEJOR CONOCIDO
COMO TEFLON. UN MATERIAL LIVIANO QUE
PROPORCIONA LIGEREZA AL VOLUMEN .
CERCHA METALICA TIPO
W A R R E N , . E L E M E N T O
P R I N C I P A L E N L A
ESTRUCTURA DE TECHO. DE
COLOR ROJO PARA QUE EL
ELEMENTO SOBRE SALGA EN
SU ENTORNO
LA CUBIERTA PROPUESTA EN AMBOS
DISEÑOS ES POLITETRAFLUORETILENO
(PTFE) O MEJOR CONOCIDO COMO
TEFLON.
ESTE MATERIAL ES UN TIPO DE LONA,
CON 40% DE TRANSPARENCIA. ES
FLEXIBLE, RESISTENTE AL PANDEO, FACIL
DE LIMPIAR Y ADEMAS ES RESISTENTE A
LOS RAYOS ULTRAVIOLETAS.
ESTE MATERIAL LE BRINDA LIGEREZA AL
VOLUMEN Y MANTIENE LA UNIDAD
ACROMATICA DE SU ENTORNO
CUBIERTA DE POLITETRAFLUORETILENO PROPUESTA EN LA
FORTALEZA DE KUFSTEIN.
CUBIERTA DE POLITETRAFLUORETILENO PROPUESTA EN EL DISEÑO DE POLIDEPORTIVO
CANCHAS FIT. CUBIERTA CURVA QUE SE ADAPTA A LA FORMA DE LA CERCHA, UNIDA
POR AROS METALICOS .
CERCHA METALICA ROJA QUE ADEMAS DE APORTAR
ESTRUCTURALMENTE, ES UN ELEMENTO ESTETICO QUE LE DA MO-
VIMIENTO Y SE DESTACA EN LA FORMA DEL EDIFICIO.

7. LA ILUMINACION NATURAL ES
IMPORTANTE FUNCIONALEMNTE EN UN
POLIDEPORTIVO. PERO PARA QUE ESTE
FUNCIONE FUNCIONALEMNTE
DEBEN DE HABER ELEMENTOS EN LO
FORMAL QUE LO SUPLEMENTEN.
DE ESTA MANERA, LOS ELEMENTOS QUE
SE OCUPAN EN ESTE DISEÑO SON LAS
CELOSIAS DE MADERA POR TODO SU
ENTORNO, OCASIONANDO UN
VOLUMEN CERRADO PERO ABIERTO A LA
VEZ.
ESTAS ABERTURAS PROPORCIONAN
ILUMINACION NATURAL, DANDO UN
EFECTO AGRADABLE EN SU INTERIOR.
CELOSIA DE MADERA DE CEDRO DE POCHOTE. UN COLOR NATURAL
QUE A PARTE DE BRINDAR ILUMINACION NATURAL, LE OTORGA UNA
VISION RUSTICA AL VOLUMEN. Y DE IGUAL MANERA LE DA COLOR.
LA ARQUITECTURA TROPICAL ES LA
ARQUITECTURA QUE DEBE EMPLEARSE EN
PAISES COMO NICARAGUA. LOS ESPACIOS
ABIERTOS APORTAN A ESTA AQRUITECTURA, DE
ESTA MANERA EN LA PROPUESTA SE OCUPAN
ESPACIOS ABIERTOS QUE HACEN QUE EL FLUJO
DE LA VENTILACION SE EFICAZ Y REFRESQUE
TODA LA EDIFICACION SIN PROBLEMA ALGU-
EN ESTE CASO SE PUEDE VER QUE SE OCUPA EL
EFECTO CHIMENEA. EL AIRE FRESCO SE QUEDA
EN LA PARTE NFERIOR DONDE SE
ENCUENTRAN LAS PERSONAS Y EL AIRE
CALIENTE SUBE Y SALE POR LAS ABERTURAS EN
LA PARTE SUPERIOR.
6
SECCION LONGITUDINAL QUE
DEMUESTRA EL FLUJO DEL AIRE POR
MEDIO DE COLORES. AZUL LO MAS
FRESCO, Y OJO LO MAS CALIENTE
SECCION TRANSVERSAL QUE REPRESENTA EL EFECTO
CHIMENEA QUE SE DA GRACIAS A LAS CELOSIAS Y
ESPACIOS ABIERTOS EN LA PARTE SUPERIOR DEL EDIFI-
CIO.

8. 7

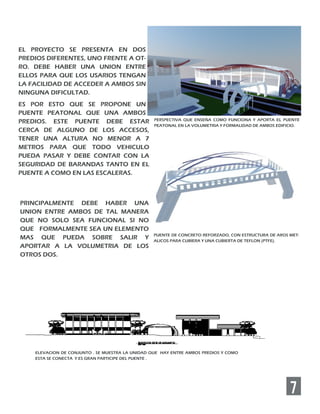

EL PROYECTO SE PRESENTA EN DOS
PREDIOS DIFERENTES, UNO FRENTE A OT-
RO. DEBE HABER UNA UNION ENTRE
ELLOS PARA QUE LOS USARIOS TENGAN
LA FACILIDAD DE ACCEDER A AMBOS SIN
NINGUNA DIFICULTAD.
ES POR ESTO QUE SE PROPONE UN
PUENTE PEATONAL QUE UNA AMBOS
PREDIOS. ESTE PUENTE DEBE ESTAR
CERCA DE ALGUNO DE LOS ACCESOS,
TENER UNA ALTURA NO MENOR A 7
METROS PARA QUE TODO VEHICULO
PUEDA PASAR Y DEBE CONTAR CON LA
SEGURIDAD DE BARANDAS TANTO EN EL
PUENTE A COMO EN LAS ESCALERAS.
PUENTE DE CONCRETO REFORZADO, CON ESTRUCTURA DE AROS MET-
ALICOS PARA CUBIERA Y UNA CUBIERTA DE TEFLON (PTFE).
PRINCIPALMENTE DEBE HABER UNA
UNION ENTRE AMBOS DE TAL MANERA
QUE NO SOLO SEA FUNCIONAL SI NO
QUE FORMALMENTE SEA UN ELEMENTO
MAS QUE PUEDA SOBRE SALIR Y
APORTAR A LA VOLUMETRIA DE LOS
OTROS DOS.
ELEVACION DE CONJUNTO . SE MUESTRA LA UNIDAD QUE HAY ENTRE AMBOS PREDIOS Y COMO
ESTA SE CONECTA Y ES GRAN PARTICIPE DEL PUENTE .
PERSPECTIVA QUE ENSEÑA COMO FUNCIONA Y APORTA EL PUENTE
PEATONAL EN LA VOLUMETRIA Y FORMALIDAD DE AMBOS EDIFICIO.

9. ESTRUCTURAL-CONSTRUCTIVO
EL ELEMENTO ESTRUCTURAL PRINCIPAL EN LA PROPUESTA DE POLIDEPORTIVO
“CANCHAS FIT” ES LA CERCHA CURVA EN LA ESTRUCTURA DE TECHO.
PARA DISEÑAR UNA CERCHA ES MUY IMPORTANTE SABER EL MATERIAL QUE
UNO QUIERE PROPONER Y LA SECCION DE ESTE.
DE ESTA MANERA EL MATERIAL PROPUESTO ES TUBO METALICO. LAS DIMEN-
SIONES DEL MATERIAL VARIAN SEGUN EL USO, EN ESTE CASO ES UNA CERCHA
WARREN CON TRIANGULO INVERTIDO, EL TUBO DE ABAJO ES EL QUE MAS
RESISTE POR ESTA RAZON ES EL QUE TIENE EL DIAMETRO MAS GRANDE; DE 6”.
LOS DE ARRIBA SON LOS QUE MANTIENEN LA CARGA DE LA CUBIERTA POR
ETSA RAZON ES DE 4” Y LOS INTERIORES SON DE 3”.
EN UN DISEÑO DE TECHO, DEBEN DE HABER CERCHAS LONGITUDINALES Y
TRANSVERSALES QUE SE RELACIONAN ENTRE SI, PARA LOGRAR MANTENER
CERCHA TIPO WARREN CON TRIANGULO INVERTIDO DE TUBO REDONDO METALICO. ELEMNTO PRINCIPAL EN LA
ESTRUCTURA DEL POLIDEPORTIVO CANCHAS FIT.
LA FORMA DE LA CERHCA VA A DEPENDER DE LO QUE EL DISEÑADOR QUIERA
REFLEJAR, EN ESTE CASO ES CURVA PORQUE ES EL ELEMENTO QUE MAS SE
RESALTA EN LA PROPUESTA.
ESTRUCTURA DE TECHO. ENTRAMADO DE
CERCHAS CON UNA MODULACION DE 10M EN LO
LARGO Y 12M EN LO ANCHO
8

10. 10
EL MEJOR MATERIAL CUANDO SE TRATA DE GRADERIAS ES EL CONCRETO
REFORZADO.
LAS ESTRUCTURAS METALICAS SON MAYORMENTE OCUPADAS POR SU
GRAN FLEXIBILIDAD, A DIFERENCIA DE ESTAS, LAS DE CONCRETO
DAN RIGIDEZ. LA RIGIDEZ ES LO QUE SE BUSCA EN ESTOS CASOS
DEBIDO A QUE HAY MUCHO MOVIMIENTO, GENTE SALTANDOM ETC. ES
POR ESTA RAZON, QUE LA ESTRUCTURA PROPUESTA PARA EL
POLIDEPORTIVO ES DE CONCRETO.
EN EL CASO DE LA PISCINA SE OCUPA UNA ESTRUCTURA DE CONCRETO
DADO A QUE LAS COLUMNAS SOLO SE PRESENTAN EN SU ENTORNO Y EL
EDIFICIO NECESITA ESA RIGIDEZ.
C O L U M N A
ESTRUCTURAL
DE CONCREETO
REFORZADO.
EL CONCRETO A UTILIZAR ES DE 4000 PSI, POR SU GRAN
RESISTENCIA Y RIGIDEZ QUE PROPORCIONA. ES LA NECESARIA PARA
ESTA TIPOLOGIA DEPORTIVA.
GRADERIA DE CONCRETO REFORZADO PARA ESTADIO EN COLOMBIA.
QUE REPRESENTAN EL TIPO DE GRADERI A PROPONER PARA EL DISEÑO.
PARA CUMPLIR CON LA CANTIDAD DE ESTACIONAMIENTOS PARA EL
CONJUNTO DEL POLIDEPORTIVO “CANCHAS FIT”, SE PROPONE UN
ESTACIONAMIENTO SUBTERRANEO. ESTE ESTACIONAMIENTO SE
ENCUENTRA LOCALIZADO DEBAJO DEL ESTACIONAMIENTO VISTO EN EL
CONJUNTO.
LA ESTRUCTURA DEL ESTACIONAMIENTO ES METALICA, CON COLUMNAS DE SECCION
“I”. SUS DIMENSIONES SON DE 0.60M X 0.80M. Y EN SU ENTORNO PRESENTA UN MURO
DE CONTENCION DE .20M DE ESPESOR.
MURO DE CONTENCION DE
C O N R E T O . E S T R U C T U R A
METALICA CON COLUMNAS DE
SECCION “I”. ENTRE PISO DE
CONCREO REFORZADO.
UBICACION Y PROPUESTA
DE ESTACIONAMIENTO
SUBTERRANEO EN EL
C O M P L E J O
P O L I D E P O R T I V O
CANCHAS FIT.
