El documento describe los principios básicos de composición para el diseño de fachadas, incluyendo el equilibrio, la proporción, la escala, el contraste y la unidad. Explica que las fachadas deben componerse a partir de los elementos arquitectónicos como las formas, superficies, materiales, texturas y colores. Además, destaca la importancia de crear sombras mediante aleros y otros elementos para lograr efectos visuales en el diseño.

1. 22/05/2011
1
DISEÑO DE FACHADAS
UNIDAD 2
ARQUITECTURA – ING. HENRY AZAÑEDO MEDINA
• Para el diseño de elevaciones o fachadas de
una vivienda, tanto exteriores como
interiores, se deben tener en cuenta los
principios básicos de composición
arquitectónica, en base a los cuales se
componen los elementos arquitectónicos.
Estos mismos principios, con ligeras variantes
se aplican a las fachadas de cualquier otra
edificación.
VARIABLES
En general, al propietario, le interesa bastante
por la fachada exterior de su vivienda, de
modo que se presente lo mejor posible,
aunque en el interior de la vivienda no se
termine. Incluso en un grupo de viviendas
típicas, se van haciendo poco a poco
variaciones, aunque sólo sea en el color, para
diferenciarse de otras viviendas.
PRINCIPIOS DE COMPOSICIÓN
• Todas las artes están basadas en principios
definidos que aún cuando no sean exactos,
puesto que en ellos interviene el factor
humano, han nacido de la experiencia de
muchos artistas. Estos son: El equilibrio, la
proporción, la escala, el contraste y la
unidad.

2. 22/05/2011
2

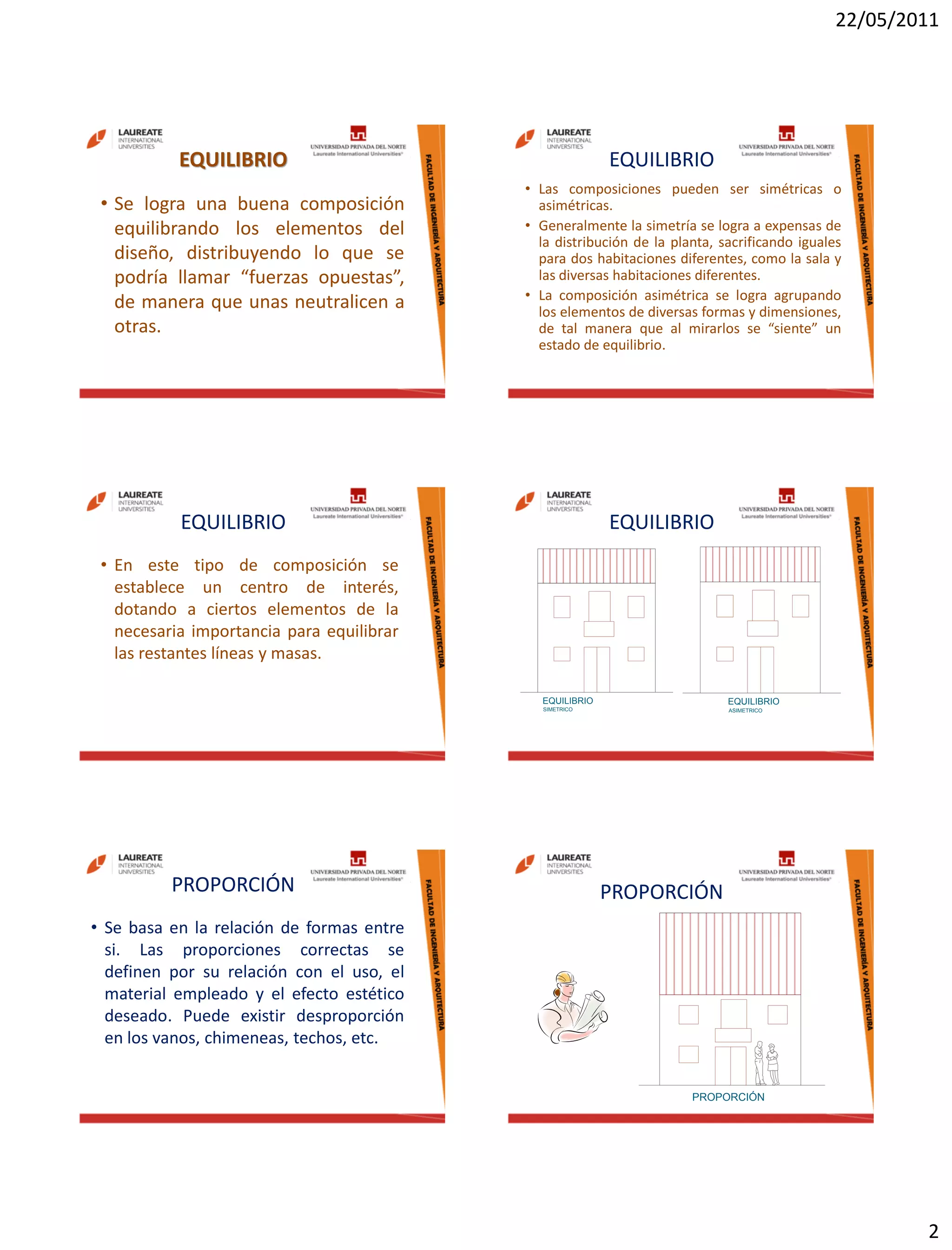

EQUILIBRIO
• Se logra una buena composición
equilibrando los elementos del
diseño, distribuyendo lo que se
podría llamar “fuerzas opuestas”,
de manera que unas neutralicen a
otras.
EQUILIBRIO
• Las composiciones pueden ser simétricas o
asimétricas.
• Generalmente la simetría se logra a expensas de
la distribución de la planta, sacrificando iguales
para dos habitaciones diferentes, como la sala y
las diversas habitaciones diferentes.
• La composición asimétrica se logra agrupando
los elementos de diversas formas y dimensiones,
de tal manera que al mirarlos se “siente” un
estado de equilibrio.
EQUILIBRIO
• En este tipo de composición se
establece un centro de interés,
dotando a ciertos elementos de la
necesaria importancia para equilibrar
las restantes líneas y masas.
EQUILIBRIO
EQUILIBRIO
SIMETRICO
EQUILIBRIO
ASIMETRICO
PROPORCIÓN
• Se basa en la relación de formas entre
si. Las proporciones correctas se
definen por su relación con el uso, el
material empleado y el efecto estético
deseado. Puede existir desproporción
en los vanos, chimeneas, techos, etc.
PROPORCIÓN
PROPORCIÓN

3. 22/05/2011
3
ESCALA
Un sistema teórico que olvide que una
edificación es concebida para su uso por el
hombre, puede generar una arquitectura
proporcionada pero gigantesca, lo que ha
ocurrido muchas veces.
Hay que tener presente que mientras la
proporción es un ajuste de dimensiones, la
escala es una relación de tamaños, por lo que
en un proyecto se le debe dar a cada uno de
ellos conceptos de aplicación conveniente.
ESCALA
ESCALA HUMANA
CONTRASTE
Los contrastes evitan lo monotonía,
pero han de emplearse
adecuadamente, para no quebrar la
unidad de la composición. Se puede
lograr diversos contrastes: de forma,
direcciones, dimensiones, texturas,
colores, etc.
CONTRASTE
SE VE MÁS ALTO
SE VE MÁS ANCHO
CONTRASTE CONTRASTE

4. 22/05/2011
4
SENSACIÓN DE PESOS
CONTRASTE UNIDAD
Cuando se acepta la variedad, en ella reina
solo en partes, reduciéndolas al común
denominador de la unidad. Una suma de
motivos arquitectónicos no representan
como suma el ideal, sino cuando la
interdependencia de las partes asegura la
unidad.
UNIDAD
UNIDAD
ELEMENTOS
ARQUITECTÓNICOS
El diseño de las fachadas se reduce a la
composición de sus elementos
arquitectónicos, constituidos por las formas
y superficies.
FORMAS
La primera impresión que se recibe del exterior
de una vivienda la producen sus formas o
masas. Un buen conjunto de volúmenes tiene
mayor importancia que la terminación de los
detalles; pero ocurre que muchas veces por
buscar algo original se diseñan formas
irregulares y/o poco comunes, originando una
mala composición, complicando
innecesariamente la estructura y encareciendo
la construcción.
FORMAS
EQUILIBRIO
ASIMETRICO
En las fachadas de
las viviendas debe
tratarse de acentuar
la horizontalidad,
evitando los
elementos verticales
innecesarios, para de
esta manera lograr
recudir ópticamente
la altura.

5. 22/05/2011
5

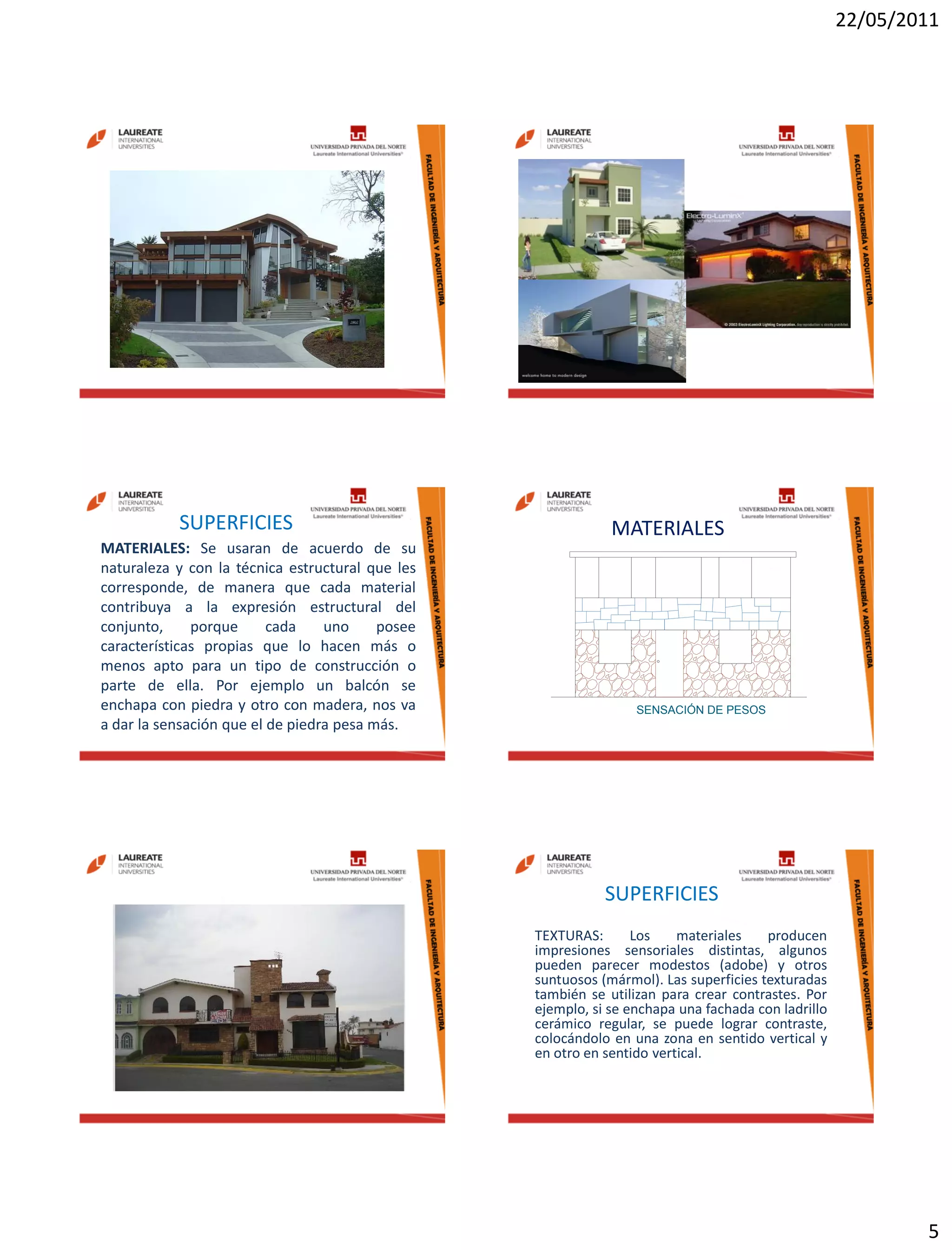

SUPERFICIES
MATERIALES: Se usaran de acuerdo de su
naturaleza y con la técnica estructural que les
corresponde, de manera que cada material
contribuya a la expresión estructural del
conjunto, porque cada uno posee
características propias que lo hacen más o
menos apto para un tipo de construcción o
parte de ella. Por ejemplo un balcón se
enchapa con piedra y otro con madera, nos va
a dar la sensación que el de piedra pesa más.
SENSACIÓN DE PESOS
MATERIALES
SUPERFICIES
TEXTURAS: Los materiales producen
impresiones sensoriales distintas, algunos
pueden parecer modestos (adobe) y otros
suntuosos (mármol). Las superficies texturadas
también se utilizan para crear contrastes. Por
ejemplo, si se enchapa una fachada con ladrillo
cerámico regular, se puede lograr contraste,
colocándolo en una zona en sentido vertical y
en otro en sentido vertical.

6. 22/05/2011
6
SENSACIÓN DE PESOS
SE VE MÁS ALTO
TEXTURA
SE VE MÁS ANCHO
TEXTURA SUPERFICIES
COLORES: El uso del color varia con los climas,
siendo empleando con mayor profusión en las
zonas cálidas. La selección de los colores
requiere del conocimiento de la teoría del
color, además del buen gusto. Pero la
policromía no debe ser pretexto para usar
colores de cualquier manera, sino que debe
buscarse la armonía con el paisaje.
COLOR
SOMBRAS:
• Es el resultado del contraste entre las partes
con sombras con las partes que están
iluminadas. El efecto de entrante de los planos
en sombras, aunque sea una simple ilusión
óptica, es usado en el diseño de fachadas
mediante cuerpos salientes, aleros, aberturas,
et. Por ejemplo, si el alero de un techo vuela
20cm no produce el mismo efecto visual que si
vuela 1.20m

7. 22/05/2011
7
SENSACIÓN DE PESOS
SOMBRAS
Estilos modernos
FACHADAS
MODERNAS
