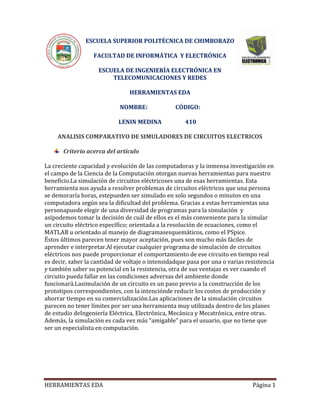

ANALISIS COMPARATIVO DE SIMULADORES DE CIRCUITOS ELECTRICOS
Criterio acerca del artículo
La creciente capacidad y evolución de las computadoras y la inmensa investigación en
el campo de la Ciencia de la Computación otorgan nuevas herramientas para nuestro
beneficio.La simulación de circuitos eléctricoses una de esas herramientas. Esta
herramienta nos ayuda a resolver problemas de circuitos eléctricos que una persona
se demoraría horas, estepueden ser simulado en solo segundos o minutos en una
computadora según sea la dificultad del problema. Gracias a estas herramientas una
personapuede elegir de una diversidad de programas para la simulación y
asípodemos tomar la decisión de cuál de ellos es el más conveniente para la simular
un circuito eléctrico específico; orientada a la resolución de ecuaciones, como el
MATLAB u orientado al manejo de diagramasesquemáticos, como el PSpice.
Éstos últimos parecen tener mayor aceptación, pues son mucho más fáciles de
aprender e interpretar.Al ejecutar cualquier programa de simulación de circuitos
eléctricos nos puede proporcionar el comportamiento de ese circuito en tiempo real
es decir, saber la cantidad de voltaje o intensidadque pasa por una o varias resistencia
y también saber su potencial en la resistencia, otra de sus ventajas es ver cuando el
circuito pueda fallar en las condiciones adversas del ambiente donde
funcionará.Lasimulación de un circuito es un paso previo a la construcción de los
prototipos correspondientes, con la intenciónde reducir los costos de producción y
ahorrar tiempo en su comercialización.Las aplicaciones de la simulación circuitos
parecen no tener límites por ser una herramienta muy utilizada dentro de los planes
de estudio deIngeniería Eléctrica, Electrónica, Mecánica y Mecatrónica, entre otras.
Además, la simulación es cada vez más “amigable” para el usuario, que no tiene que
ser un especialista en computación.

2. HERRAMIENTAS EDA Página 2

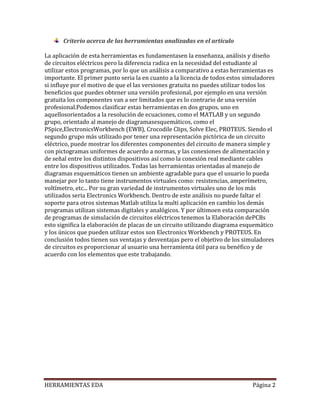

Criterio acerca de las herramientas analizadas en el artículo
La aplicación de esta herramientas es fundamentasen la enseñanza, análisis y diseño
de circuitos eléctricos pero la diferencia radica en la necesidad del estudiante al
utilizar estos programas, por lo que un análisis a comparativo a estas herramientas es
importante. El primer punto seria la en cuanto a la licencia de todos estos simuladores
si influye por el motivo de que el las versiones gratuita no puedes utilizar todos los
beneficios que puedes obtener una versión profesional, por ejemplo en una versión
gratuita los componentes van a ser limitados que es lo contrario de una versión
profesional.Podemos clasificar estas herramientas en dos grupos, uno en
aquellosorientados a la resolución de ecuaciones, como el MATLAB y un segundo
grupo, orientado al manejo de diagramasesquemáticos, como el
PSpice,ElectronicsWorkbench (EWB), Crocodile Clips, Solve Elec, PROTEUS. Siendo el
segundo grupo más utilizado por tener una representación pictórica de un circuito
eléctrico, puede mostrar los diferentes componentes del circuito de manera simple y
con pictogramas uniformes de acuerdo a normas, y las conexiones de alimentación y
de señal entre los distintos dispositivos así como la conexión real mediante cables
entre los dispositivos utilizados. Todas las herramientas orientadas al manejo de
diagramas esquemáticos tienen un ambiente agradable para que el usuario lo pueda
manejar por lo tanto tiene instrumentos virtuales como: resistencias, amperímetro,
voltímetro, etc... Por su gran variedad de instrumentos virtuales uno de los más
utilizados seria Electronics Workbench. Dentro de este análisis no puede faltar el
soporte para otros sistemas Matlab utiliza la multi aplicación en cambio los demás
programas utilizan sistemas digitales y analógicos. Y por últimoen esta comparación
de programas de simulación de circuitos eléctricos tenemos la Elaboración dePCBs
esto significa la elaboración de placas de un circuito utilizando diagrama esquemático
y los únicos que pueden utilizar estos son Electronics Workbench y PROTEUS. En
conclusión todos tienen sus ventajas y desventajas pero el objetivo de los simuladores
de circuitos es proporcionar al usuario una herramienta útil para su benéfico y de
acuerdo con los elementos que este trabajando.
