Este documento describe una auditoría de trampas de vapor para identificar cuáles funcionan correctamente y cuáles permiten escapar vapor energético. Se utilizarán termómetros láser, estetoscopios y sensores ultrasónicos para medir las temperaturas antes y después de las trampas y determinar su estado. Las trampas en buen estado mantienen el vapor antes y dejan pasar solo el condensado, mientras que las defectuosas permiten escapar vapor junto con el condensado, causando pérdidas energéticas.

1. AUDITORIA DE TRAMPAS

2. OBJETIVO
• Evaluar trampas de vapor para identificar
cuales funcionan correctamente y cuales no,
dejando escapar vapor de alto contenido
energético.
• Valuar Perdidas Por Trampas de Vapor en mal
Estado.

3. HERRAMIENTA Y EQUIPO
• Termómetro laser
• Estetoscopio
• Sensor Ultrasónico

4. METODOLOGIA GENERAL
METODO POR TEMPERATURA
1. Junto con personal responsable de la planta, ubicar todas las
trampas existentes, anotándolas con una identificación en
una hoja.
2. Realizar varias mediciones de temperatura en la tubería,
justo antes y después de la trampa.
3. Anotar la temperatura promedio de las diversas mediciones,
antes de la trampa y después de la trampa.

5. CALCULOS
En general, existen tres posibles escenarios:
• CASO 1: La temperatura antes de la trampa es
aproximadamente 100 oC o más y la temperatura después de
la trampa es ligeramente menor a 100 oC o menos.
• CASO 2: La temperatura antes y después de la trampa es
prácticamente la misma y menor a 100 oC.
• CASO 3: La temperatura antes y después de la trampa es
prácticamente la misma y alrededor de 100 oC o más.

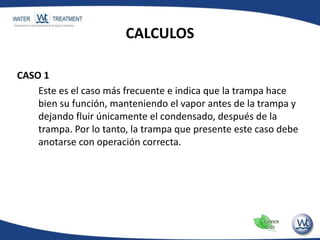

6. CALCULOS
CASO 1
Este es el caso más frecuente e indica que la trampa hace
bien su función, manteniendo el vapor antes de la trampa y
dejando fluir únicamente el condensado, después de la
trampa. Por lo tanto, la trampa que presente este caso debe
anotarse con operación correcta.

7. CALCULOS
CASO 2
Esto ocurre cuando el vapor se condensa completamente
mucho antes de llegar a la trampa. Puede darse en
intercambiadores de calor que transfieren tan rápidamente el
calor latente del vapor que lo condensan completamente sin
dejar nada de vapor. Entonces la trampa funciona como una
llave abierta que deja fluir continuamente el condensado. Un
ejemplo de este caso son intercambiadores de calor
pequeños y sumergidos en tanques de agua que mantienen
temperaturas relativamente bajas (muy por debajo de 100
oC).

8. CALCULOS
CASO 3
Este es el caso en que la trampa no funciona bien. Deja
escapar un alto flujo de vapor junto con el condensado,
representando perdidas energéticas al no aprovechar el calor
latente del vapor, que se pierde en el retorno al tanque de
alimentación o al ambiente.

10. El vapor ingresa en los equipos, el calor es transferido a través de las
paredes al fluido o producto empezando su calentamiento. Como el vapor
cede su calor este condensa, el condensado así formado comienza a
acumularse en el espacio destinado para el vapor en el equipo.
Si este condensado se le permite mantenerse en la tubería el
ocasionará tanto perdida de calor

11. Trampas de vapor
Son válvulas automáticas cuya misión principal es la
descarga de condensado sin permitir que escape vapor.
 Funciones principales:
1. Descargar condensado.
2. No permitir escape de vapor.
3. Ser capaces de desalojar aire y gases.
 Clasificación
1. Mecánicas
2. Termostáticas
3. Termodinámicas

12. Mecánicas
Las trampas mecánicas trabajan con el principio de diferencia entre la
densidad del vapor y la del condensado. Por ejemplo, un flotador que
asciende a medida que el nivel del condensado se incrementa, abriendo
una válvula, pero que en presencia del vapor la mantiene cerrada.
Las trampas mecánicas no pueden permitir el venteo de aire o de
gases no condensables, sin embargo puede incorporarse un elemento
térmico en algunas versiones. Estos elementos son versiones miniaturas
de las trampas termostáticas.

13. Tipos de trampas mecánicas
1. Flotador
2. Balde invertido

14. termostáticas
Las trampas termostáticas operan por la percepción de la
temperatura del condensado. Cuando la temperatura cae a un específico
valor por debajo de la temperatura del vapor, la trampa termostática abrirá
para liberar el condensado.
• Tipos de trampas termostáticas
1. Expansión
2. Bimetálicas

15. Termodinámicas
Este tipo de trampas de vapor opera con el principio de diferencia
entre flujo de vapor sobre la superficie comparado con el flujo del
condensado. Al entrar el vapor este viene con una velocidad mayor y el
disco que usan como válvula se cierra, y éste disco se abre al
presentarse la baja velocidad del condensado.

16. Comparación entre trampas mecánicas y termodinámicas
Tipo de trampa Ventajas Desventajas
Termodinámica  Excelente resistencia a la
corrosión.
 Pequeña y compacta con respecto
a la cantidad de condensado que
puede descargar.
 Puede manejar altas presiones.
 Fácil mantenimiento
 Difícil manejo de suciedad.
 Pobre resistencia al uso (desgaste).
 Dificultad en descargar gases no
condensables
 Puede producir mucho ruido.
Mecánica  Largos períodos sin
mantenimiento, el cual es fácil de
efectuar.
 Maneja muy bien la suciedad.
 Trabaja bien a presiones bajas.
 Buena tolerancia al golpe de
ariete.
 Desaloja grandes cantidades de
condensado.
 Cuando se trabaja altas presiones:
costos se incrementan y se vuelven
grandes, largas y muy difíciles de
manejar.
 Dificultad en ver fallas.
 Siempre debe haber agua en el
cuerpo de la trampa.

17. PORQUE FALLAN LAS TRAMPAS.
•Desgaste
•Suciedad
•Corrosión por Formación de Acido
Carbónico.
•Golpe de Ariete.

18. Cuantificación de Perdidas de Vapor.
