C1 INTRODUCCIÓN CAP1 SISTEMAS ESTRUCTURALES.pdf
1. CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y
ANÁLISIS DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
CHRISTIAN ASMAT GARAYCOCHEA
MAGÍSTER EN INGENIERÍA CIVIL – ESTRUCTURAS
GERENTE GENERAL – AGER INGENIERÍA ESTRUCTURAL
PROFESOR CONTRATADO - PUCP
EMAIL: christian.asmat@agereng.com
christian.asmat@pucp.edu.pe
CURSO:
ESTRUCTURACIÓN, PREDIMENSIONAMIENTO
Y ANÁLISIS DE EDIFICIOS
2. INTRODUCCIÓN
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

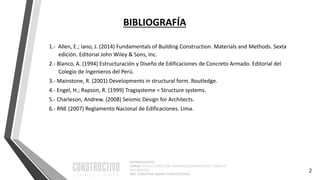

BIBLIOGRAFÍA
1.- Allen, E.; Iano, J. (2014) Fundamentals of Building Construction. Materials and Methods. Sexta
edición. Editorial John Wiley & Sons, Inc.
2.- Blanco, A. (1994) Estructuración y Diseño de Edificaciones de Concreto Armado. Editorial del
Colegio de Ingenieros del Perú.
3.- Mainstone, R. (2001) Developments in structural form. Routledge.
4.- Engel, H.; Rapson, R. (1999) Tragsysteme = Structure systems.
5.- Charleson, Andrew. (2008) Seismic Design for Architects.
6.- RNE (2007) Reglamento Nacional de Edificaciones. Lima.
2
5. INTRODUCCIÓN
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
5

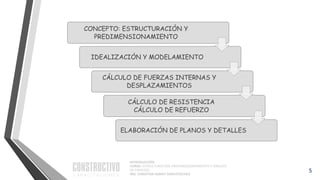

CONCEPTO: ESTRUCTURACIÓN Y
PREDIMENSIONAMIENTO
IDEALIZACIÓN Y MODELAMIENTO
CÁLCULO DE FUERZAS INTERNAS Y
DESPLAZAMIENTOS
CÁLCULO DE RESISTENCIA
CÁLCULO DE REFUERZO
ELABORACIÓN DE PLANOS Y DETALLES
6. INTRODUCCIÓN
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
INTUICIÓN Y
EXPERIENCIA
COMPORTAMIENTO
DE MATERIALES
FUERZAS EXTERNAS Y
FUERZAS INTERNAS
¡ INGENIERÍA ESTRUCTURAL !
6

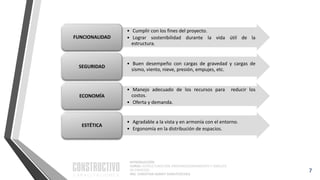

7. INTRODUCCIÓN
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
• Cumplir con los fines del proyecto.
• Lograr sostenibilidad durante la vida útil de la
estructura.
FUNCIONALIDAD
• Buen desempeño con cargas de gravedad y cargas de
sismo, viento, nieve, presión, empujes, etc.
SEGURIDAD
• Manejo adecuado de los recursos para reducir los
costos.
• Oferta y demanda.
ECONOMÍA
• Agradable a la vista y en armonía con el entorno.
• Ergonomía en la distribución de espacios.
ESTÉTICA
7
8. INTRODUCCIÓN
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

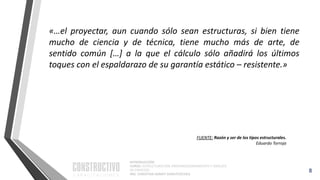

«…el proyectar, aun cuando sólo sean estructuras, si bien tiene
mucho de ciencia y de técnica, tiene mucho más de arte, de
sentido común […] a la que el cálculo sólo añadirá los últimos
toques con el espaldarazo de su garantía estático – resistente.»
8
FUENTE: Razón y ser de los tipos estructurales.
Eduardo Torroja
9. INTRODUCCIÓN
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

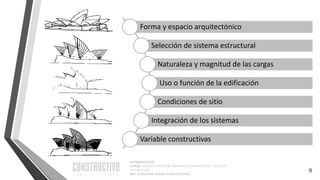

Forma y espacio arquitectónico
Selección de sistema estructural
Naturaleza y magnitud de las cargas
Uso o función de la edificación
Condiciones de sitio
Integración de los sistemas
Variable constructivas
9
10. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
CONTENIDO
CAP1: SISTEMAS ESTRUCTURALES
CAP2: CONDICIONES SÍSMICAS
CAP3: CONFIGURACIONES ESTRUCTURALES EN EDIFICACIONES
CAP4: ESTRUCTURACIÓN Y PREDIMENSIONAMIENTO
10
11. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
11

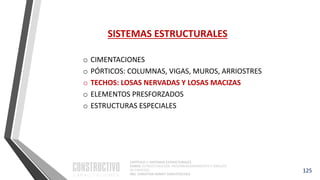

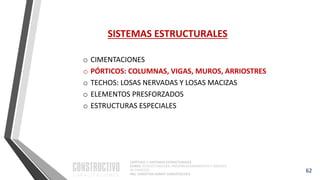

SISTEMAS ESTRUCTURALES
o CIMENTACIONES

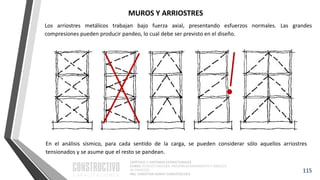

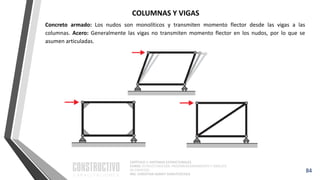

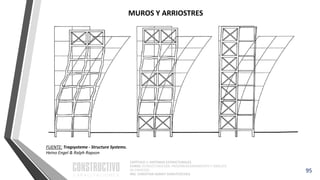

o PÓRTICOS: COLUMNAS, VIGAS, MUROS, ARRIOSTRES

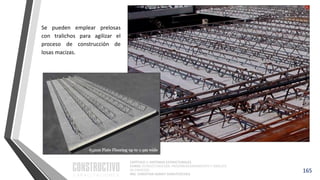

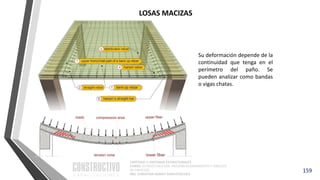

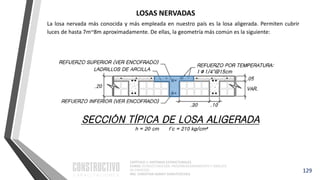

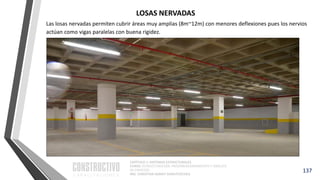

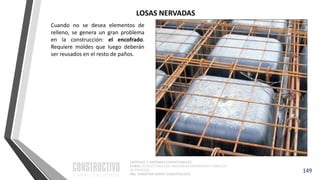

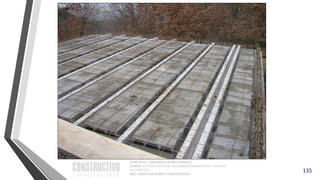

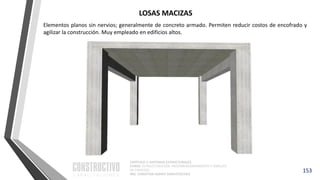

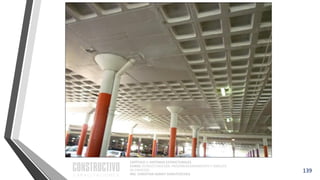

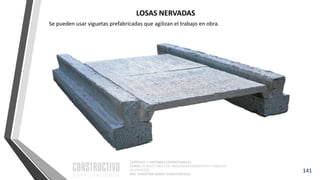

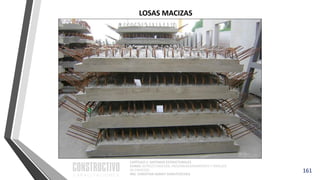

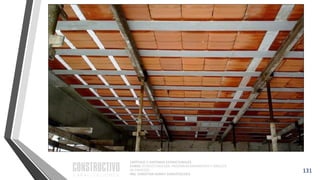

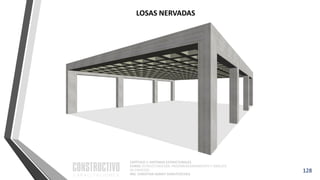

o TECHOS: LOSAS NERVADAS Y LOSAS MACIZAS

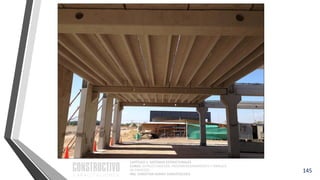

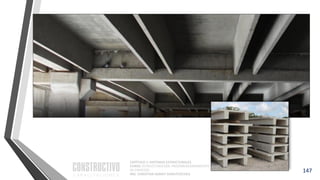

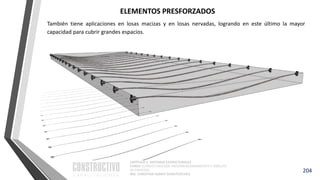

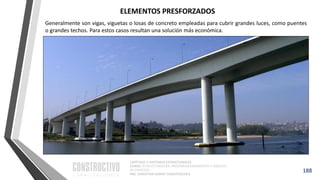

o ELEMENTOS PRESFORZADOS
o ESTRUCTURAS ESPECIALES
12. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
12

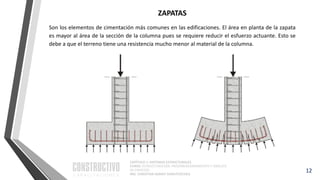

Son los elementos de cimentación más comunes en las edificaciones. El área en planta de la zapata
es mayor al área de la sección de la columna pues se requiere reducir el esfuerzo actuante. Esto se
debe a que el terreno tiene una resistencia mucho menor al material de la columna.

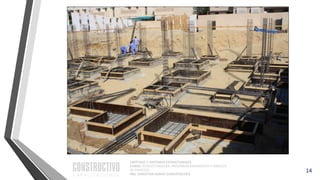

ZAPATAS
13. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

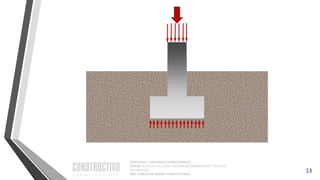

13
14. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
14
15. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
15
Generalmente sus volados son de igual medida.
ZAPATAS
16. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

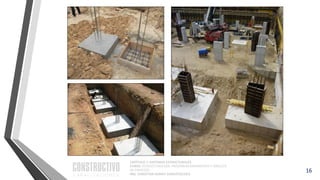

16
17. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
17

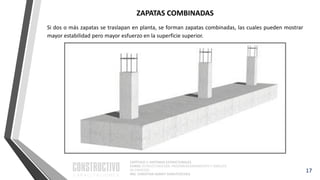

Si dos o más zapatas se traslapan en planta, se forman zapatas combinadas, las cuales pueden mostrar
mayor estabilidad pero mayor esfuerzo en la superficie superior.
ZAPATAS COMBINADAS
18. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
18

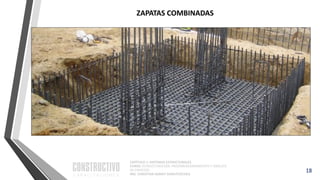

ZAPATAS COMBINADAS
19. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

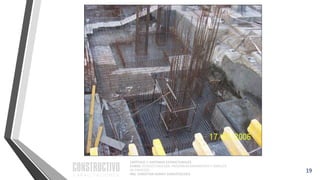

19
20. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
20

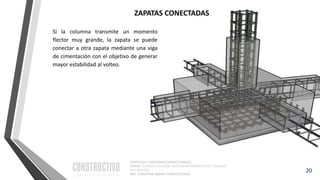

Si la columna transmite un momento
flector muy grande, la zapata se puede
conectar a otra zapata mediante una viga
de cimentación con el objetivo de generar
mayor estabilidad al volteo.
ZAPATAS CONECTADAS
21. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
21

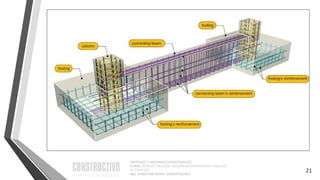

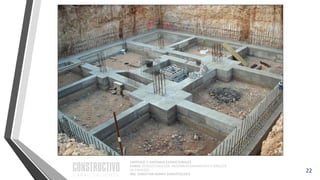

22. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
22
23. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
23
Son aquellos que cimentan los muros o placas. El volado suele ser menor al de las zapatas debido a que
el largo, del muro y del cimiento, es mucho mayor.
CIMIENTOS CORRIDOS

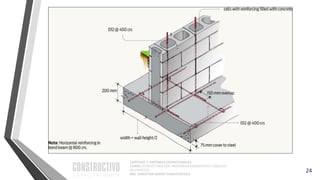

24. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
24
25. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

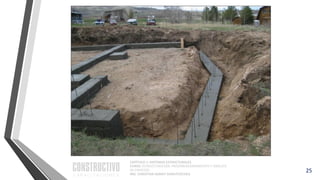

25
26. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
26

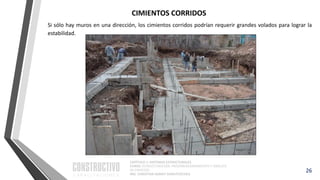

Si sólo hay muros en una dirección, los cimientos corridos podrían requerir grandes volados para lograr la
estabilidad.
CIMIENTOS CORRIDOS
27. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

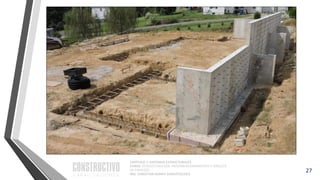

27
28. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
28

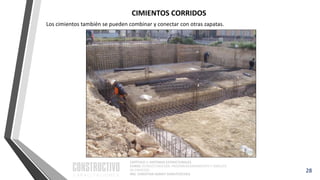

Los cimientos también se pueden combinar y conectar con otras zapatas.
CIMIENTOS CORRIDOS

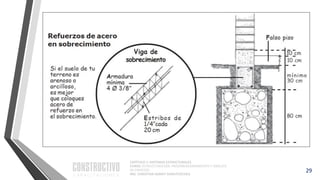

29. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
29
30. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
30

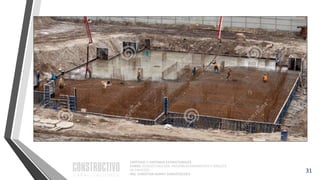

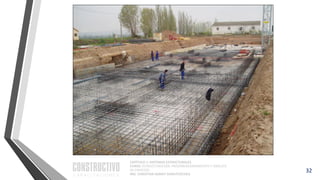

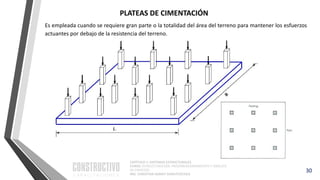

Es empleada cuando se requiere gran parte o la totalidad del área del terreno para mantener los esfuerzos
actuantes por debajo de la resistencia del terreno.
PLATEAS DE CIMENTACIÓN
31. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
31
32. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
32
33. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
33

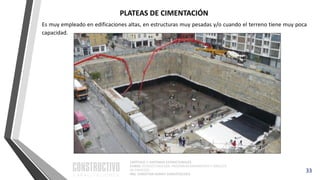

Es muy empleado en edificaciones altas, en estructuras muy pesadas y/o cuando el terreno tiene muy poca
capacidad.
PLATEAS DE CIMENTACIÓN

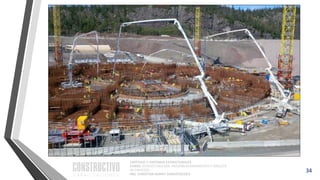

34. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
34

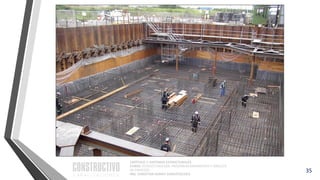

35. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
35
36. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
36

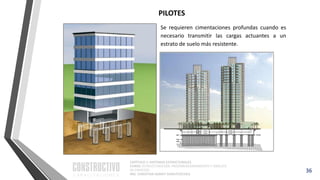

Se requieren cimentaciones profundas cuando es
necesario transmitir las cargas actuantes a un
estrato de suelo más resistente.
PILOTES

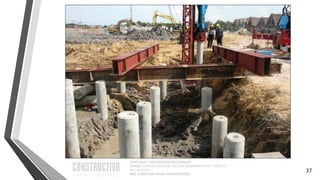

37. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
37

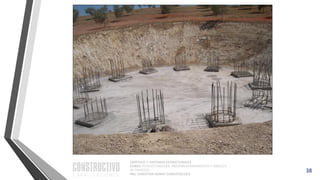

38. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
38
39. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
39
40. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
40

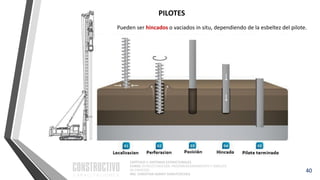

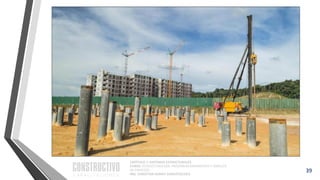

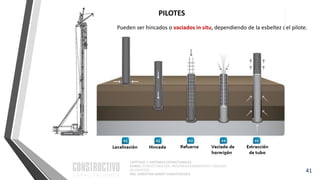

Pueden ser hincados o vaciados in situ, dependiendo de la esbeltez del pilote.
PILOTES
41. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
41
Pueden ser hincados o vaciados in situ, dependiendo de la esbeltez del pilote.
PILOTES

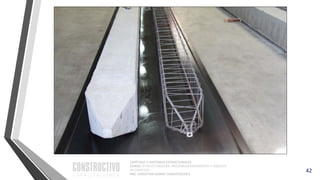

42. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
42

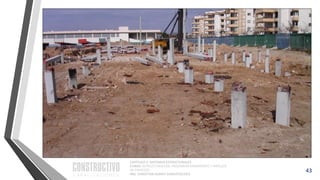

43. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
43
44. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

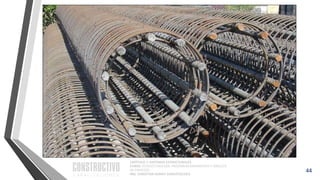

44

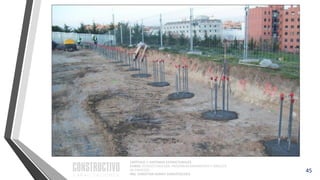

45. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
45
46. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
46

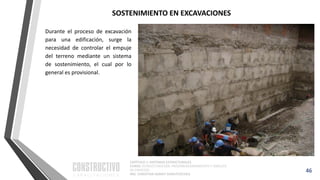

Durante el proceso de excavación
para una edificación, surge la
necesidad de controlar el empuje
del terreno mediante un sistema
de sostenimiento, el cual por lo
general es provisional.
SOSTENIMIENTO EN EXCAVACIONES
47. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
47

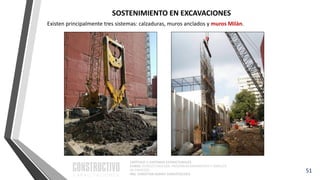

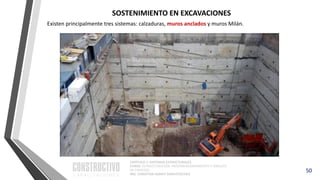

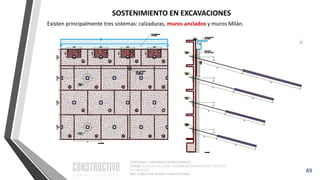

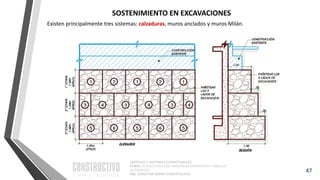

Existen principalmente tres sistemas: calzaduras, muros anclados y muros Milán.
SOSTENIMIENTO EN EXCAVACIONES

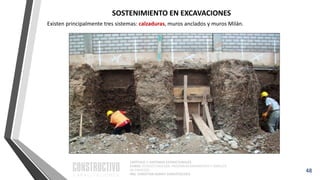

48. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
48

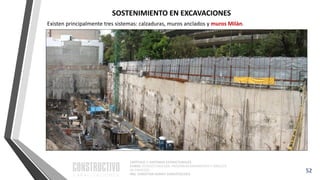

SOSTENIMIENTO EN EXCAVACIONES
Existen principalmente tres sistemas: calzaduras, muros anclados y muros Milán.
49. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
49
SOSTENIMIENTO EN EXCAVACIONES
Existen principalmente tres sistemas: calzaduras, muros anclados y muros Milán.
50. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
50
SOSTENIMIENTO EN EXCAVACIONES
Existen principalmente tres sistemas: calzaduras, muros anclados y muros Milán.
51. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
51
SOSTENIMIENTO EN EXCAVACIONES
Existen principalmente tres sistemas: calzaduras, muros anclados y muros Milán.
52. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
52
SOSTENIMIENTO EN EXCAVACIONES
Existen principalmente tres sistemas: calzaduras, muros anclados y muros Milán.
53. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
53

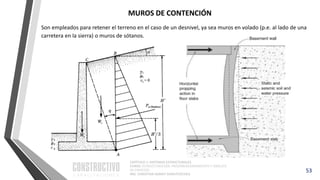

Son empleados para retener el terreno en el caso de un desnivel, ya sea muros en volado (p.e. al lado de una
carretera en la sierra) o muros de sótanos.
MUROS DE CONTENCIÓN
54. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
54

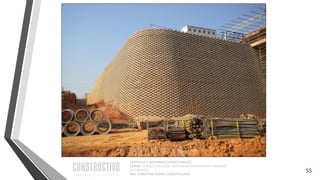

55. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
55

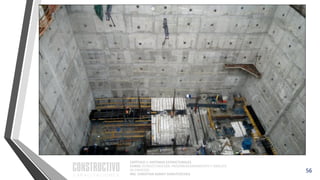

56. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
56
57. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
57

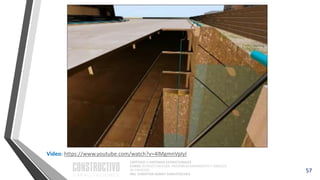

Video: https://www.youtube.com/watch?v=4lMgmnVplyI
58. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
58

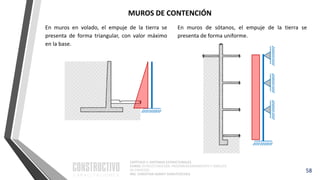

En muros en volado, el empuje de la tierra se
presenta de forma triangular, con valor máximo
en la base.
En muros de sótanos, el empuje de la tierra se
presenta de forma uniforme.
MUROS DE CONTENCIÓN
59. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
59

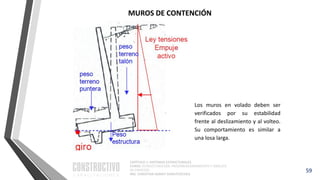

Los muros en volado deben ser
verificados por su estabilidad
frente al deslizamiento y al volteo.
Su comportamiento es similar a
una losa larga.
MUROS DE CONTENCIÓN
60. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
60

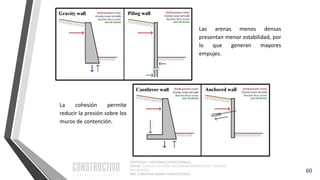

Las arenas menos densas
presentan menor estabilidad, por
lo que generan mayores
empujes.
La cohesión permite
reducir la presión sobre los
muros de contención.

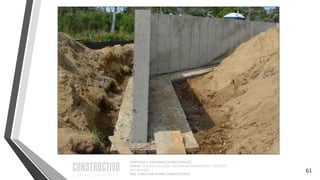

61. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
61
62. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
62
SISTEMAS ESTRUCTURALES
o CIMENTACIONES
o PÓRTICOS: COLUMNAS, VIGAS, MUROS, ARRIOSTRES
o TECHOS: LOSAS NERVADAS Y LOSAS MACIZAS
o ELEMENTOS PRESFORZADOS
o ESTRUCTURAS ESPECIALES
63. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Elementos esbeltos (longitud mayor que la sección) que conforman pórticos o
marcos flexibles principalmente para edificaciones. Las columnas soportan fuerzas
axiales, momento flector y fuerza cortante. Las vigas soportan principalmente
momento flector y fuerza cortante.
COLUMNAS Y VIGAS
63
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
64. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
64

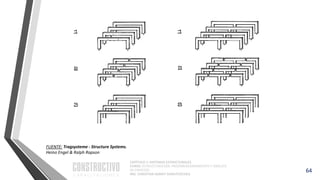

FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson

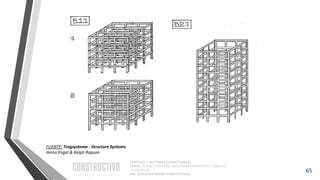

65. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
65
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson

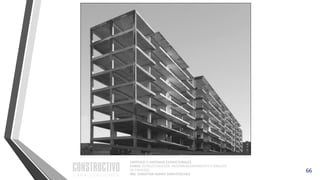

66. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
66

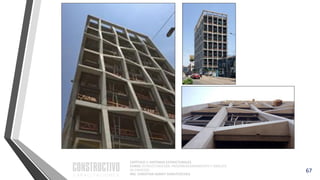

67. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
67

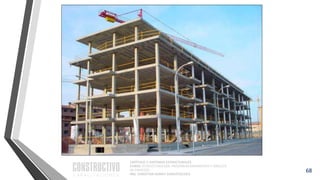

68. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
68

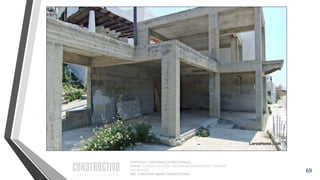

69. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
69

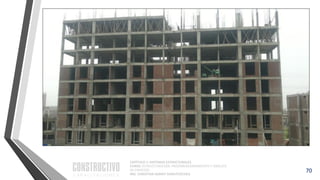

70. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
70

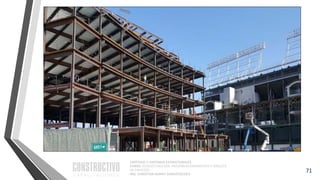

71. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
71
72. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
72

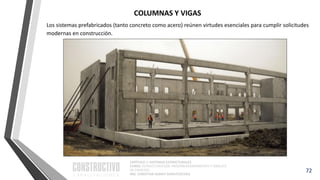

Los sistemas prefabricados (tanto concreto como acero) reúnen virtudes esenciales para cumplir solicitudes
modernas en construcción.
COLUMNAS Y VIGAS

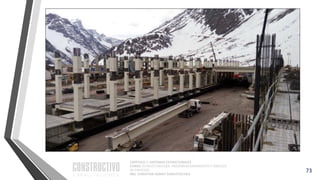

73. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
73
74. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
74

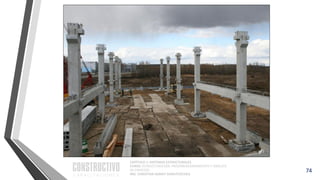

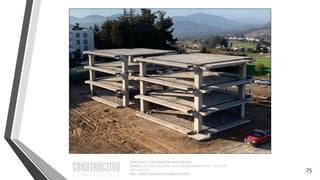

75. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
75
76. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
76

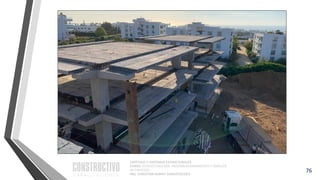

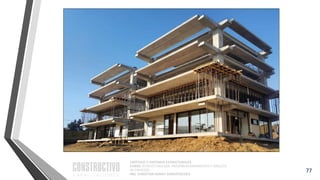

77. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
77

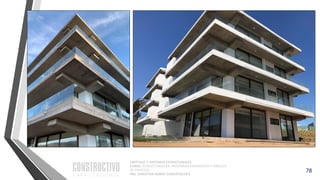

78. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
78

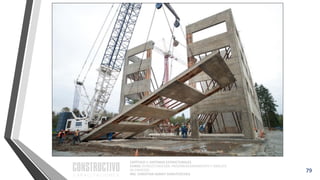

79. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
79
80. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
80
81. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
81

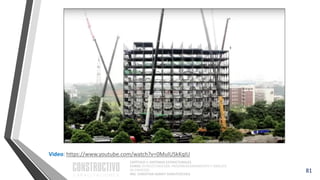

Video: https://www.youtube.com/watch?v=0MulUSkKqIU

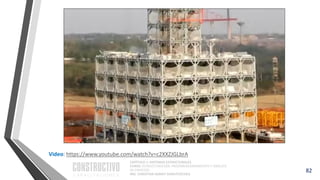

82. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
82
Video: https://www.youtube.com/watch?v=c2XXZJGLbrA
83. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
83

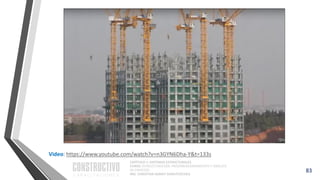

Video: https://www.youtube.com/watch?v=n3GYN6Dha-Y&t=133s
84. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
84
Concreto armado: Los nudos son monolíticos y transmiten momento flector desde las vigas a las
columnas. Acero: Generalmente las vigas no transmiten momento flector en los nudos, por lo que se
asumen articuladas.
COLUMNAS Y VIGAS
85. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
85

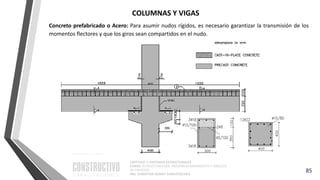

Concreto prefabricado o Acero: Para asumir nudos rígidos, es necesario garantizar la transmisión de los
momentos flectores y que los giros sean compartidos en el nudo.
COLUMNAS Y VIGAS
86. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
86

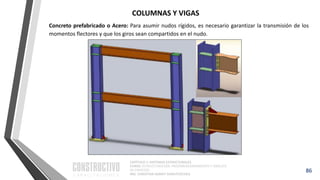

Concreto prefabricado o Acero: Para asumir nudos rígidos, es necesario garantizar la transmisión de los
momentos flectores y que los giros sean compartidos en el nudo.
COLUMNAS Y VIGAS

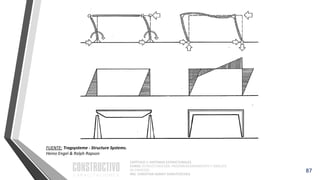

87. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
87
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
88. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
88

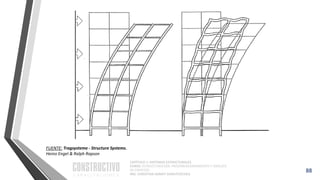

FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson

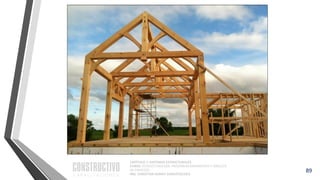

89. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
89
90. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
90

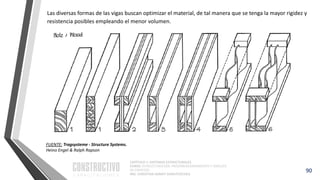

Las diversas formas de las vigas buscan optimizar el material, de tal manera que se tenga la mayor rigidez y
resistencia posibles empleando el menor volumen.
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
91. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
91
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson

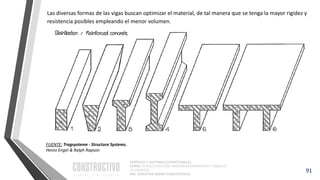

Las diversas formas de las vigas buscan optimizar el material, de tal manera que se tenga la mayor rigidez y
resistencia posibles empleando el menor volumen.

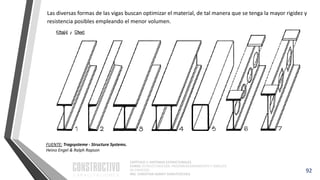

92. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
92
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
Las diversas formas de las vigas buscan optimizar el material, de tal manera que se tenga la mayor rigidez y
resistencia posibles empleando el menor volumen.
93. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
93

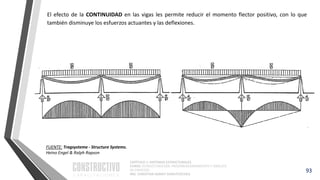

El efecto de la CONTINUIDAD en las vigas les permite reducir el momento flector positivo, con lo que
también disminuye los esfuerzos actuantes y las deflexiones.
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
94. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Son elementos que aportan rigidez horizontal a la estructura. En zonas sísmicas, la flexibilidad de los
pórticos incrementan la sensación de movimiento, por lo que es necesario complementarlos con muros de
concreto o arriostres de acero.
MUROS Y ARRIOSTRES
94
95. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
95
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
MUROS Y ARRIOSTRES
96. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
96

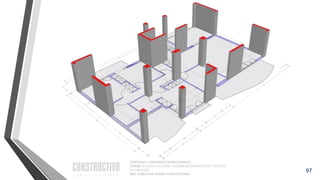

97. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
97

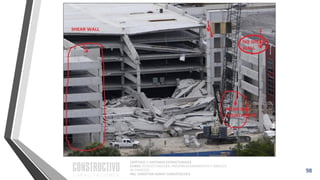

98. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
98
99. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
99

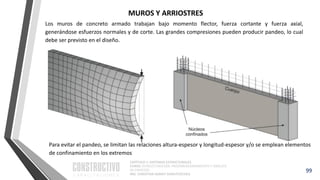

Los muros de concreto armado trabajan bajo momento flector, fuerza cortante y fuerza axial,
generándose esfuerzos normales y de corte. Las grandes compresiones pueden producir pandeo, lo cual
debe ser previsto en el diseño.
Para evitar el pandeo, se limitan las relaciones altura-espesor y longitud-espesor y/o se emplean elementos
de confinamiento en los extremos
MUROS Y ARRIOSTRES
100. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
100

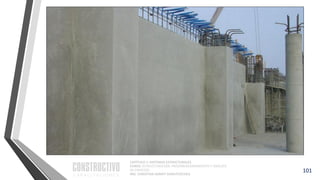

101. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
101
102. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
102

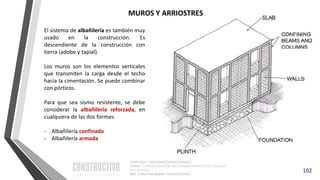

El sistema de albañilería es también muy
usado en la construcción. Es
descendiente de la construcción con
tierra (adobe y tapial).
Los muros son los elementos verticales
que transmiten la carga desde el techo
hacia la cimentación. Se puede combinar
con pórticos.
Para que sea sismo resistente, se debe
considerar la albañilería reforzada, en
cualquiera de las dos formas:
- Albañilería confinada
- Albañilería armada
MUROS Y ARRIOSTRES
103. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
103

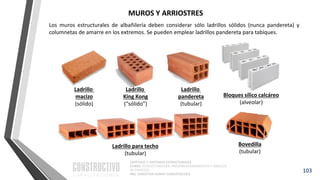

Los muros estructurales de albañilería deben considerar sólo ladrillos sólidos (nunca pandereta) y
columnetas de amarre en los extremos. Se pueden emplear ladrillos pandereta para tabiques.
Ladrillo
King Kong
(“sólido”)
Ladrillo
pandereta
(tubular)
Ladrillo para techo
(tubular)
Bovedilla
(tubular)
Bloques sílico calcáreo
(alveolar)
Ladrillo
macizo
(sólido)
MUROS Y ARRIOSTRES
104. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
104
Los muros estructurales de albañilería deben considerar sólo ladrillos sólidos (nunca pandereta) y
columnetas de amarre en los extremos. Se pueden emplear ladrillos pandereta para tabiques.
MUROS Y ARRIOSTRES

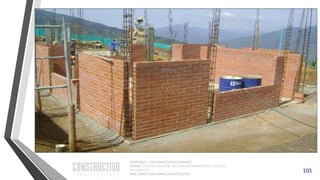

105. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
105
106. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
106

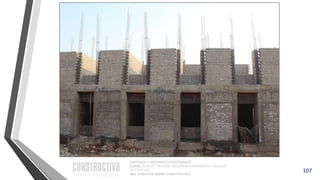

107. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
107
108. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
108

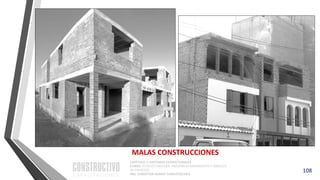

MALAS CONSTRUCCIONES
109. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
109

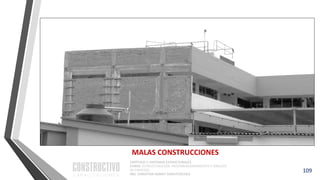

MALAS CONSTRUCCIONES
110. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
110

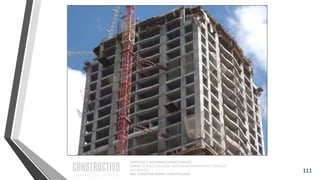

111. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
111
112. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
112

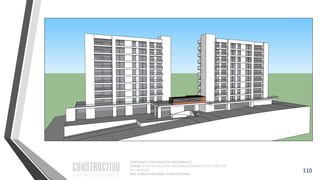

113. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
113
114. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
114

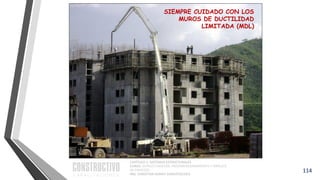

SIEMPRE CUIDADO CON LOS
MUROS DE DUCTILIDAD
LIMITADA (MDL)
115. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
115
Los arriostres metálicos trabajan bajo fuerza axial, presentando esfuerzos normales. Las grandes
compresiones pueden producir pandeo, lo cual debe ser previsto en el diseño.
En el análisis sísmico, para cada sentido de la carga, se pueden considerar sólo aquellos arriostres
tensionados y se asume que el resto se pandean.
MUROS Y ARRIOSTRES

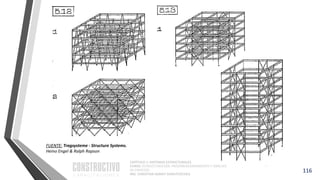

116. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
116

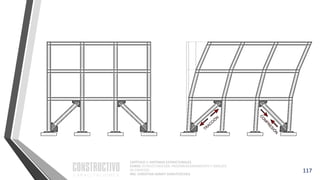

117. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
117
118. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
118
119. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
119

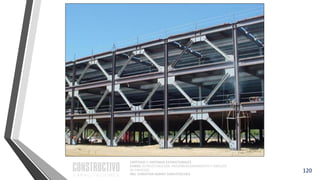

120. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
120

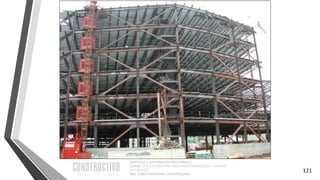

121. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
121

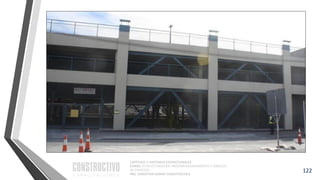

122. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
122

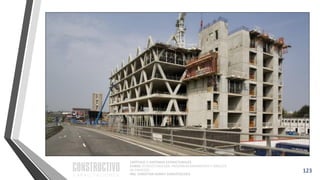

123. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
123

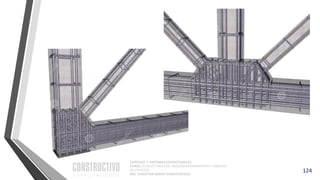

124. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
124
125. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
125
SISTEMAS ESTRUCTURALES
o CIMENTACIONES
o PÓRTICOS: COLUMNAS, VIGAS, MUROS, ARRIOSTRES
o TECHOS: LOSAS NERVADAS Y LOSAS MACIZAS
o ELEMENTOS PRESFORZADOS
o ESTRUCTURAS ESPECIALES

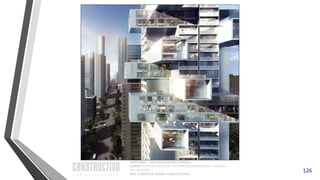

126. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
126
127. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

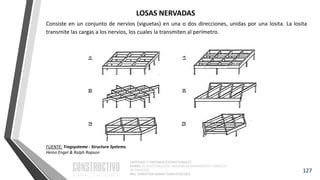

Consiste en un conjunto de nervios (viguetas) en una o dos direcciones, unidas por una losita. La losita
transmite las cargas a los nervios, los cuales la transmiten al perímetro.
LOSAS NERVADAS
127
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
128. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
128
LOSAS NERVADAS
129. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
La losa nervada más conocida y más empleada en nuestro país es la losa aligerada. Permiten cubrir
luces de hasta 7m~8m aproximadamente. De ellas, la geometría más común es la siguiente:
129
LOSAS NERVADAS
130. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

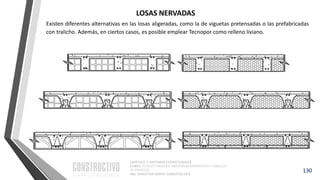

Existen diferentes alternativas en las losas aligeradas, como la de viguetas pretensadas o las prefabricadas
con tralicho. Además, en ciertos casos, es posible emplear Tecnopor como relleno liviano.
130
LOSAS NERVADAS
131. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
131

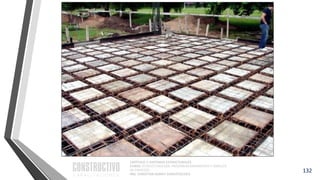

132. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
132
133. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

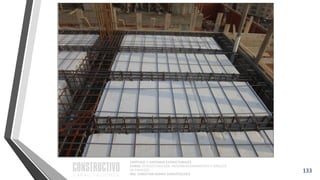

133

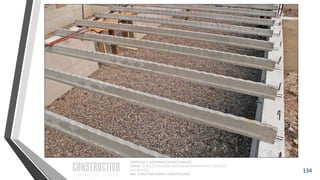

134. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
134
135. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
135

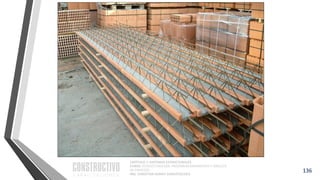

136. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
136
137. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Las losas nervadas permiten cubrir áreas muy amplias (8m~12m) con menores deflexiones pues los nervios
actúan como vigas paralelas con buena rigidez.
137
LOSAS NERVADAS
138. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
138

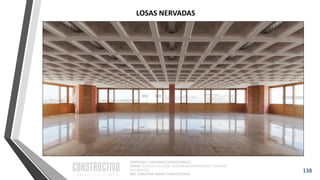

LOSAS NERVADAS
139. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
139
140. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

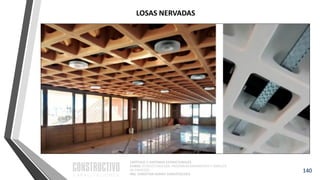

140
LOSAS NERVADAS
141. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Se pueden usar viguetas prefabricadas que agilizan el trabajo en obra.
141
LOSAS NERVADAS
142. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
142

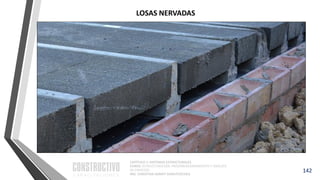

LOSAS NERVADAS

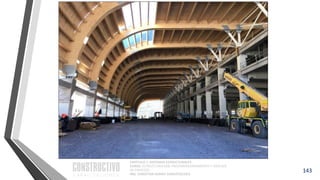

143. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
143
144. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

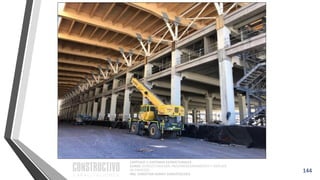

144
145. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
145

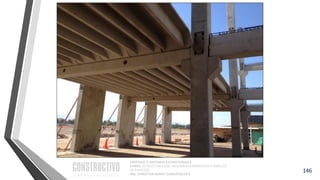

146. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
146
147. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
147
148. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

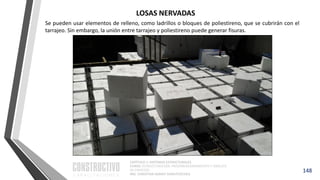

Se pueden usar elementos de relleno, como ladrillos o bloques de poliestireno, que se cubrirán con el
tarrajeo. Sin embargo, la unión entre tarrajeo y poliestireno puede generar fisuras.
148
LOSAS NERVADAS
149. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Cuando no se desea elementos de
relleno, se genera un gran problema
en la construcción: el encofrado.
Requiere moldes que luego deberán
ser reusados en el resto de paños.
149
LOSAS NERVADAS

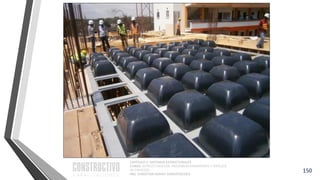

150. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
150

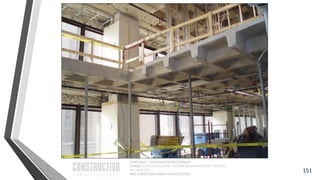

151. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
151

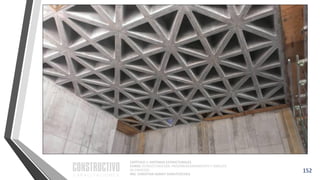

152. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
152
153. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Elementos planos sin nervios; generalmente de concreto armado. Permiten reducir costos de encofrado y
agilizar la construcción. Muy empleado en edificios altos.
LOSAS MACIZAS
153

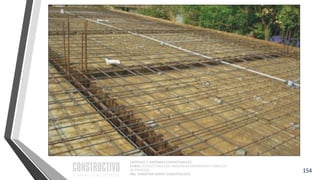

154. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
154

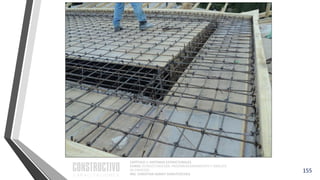

155. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
155

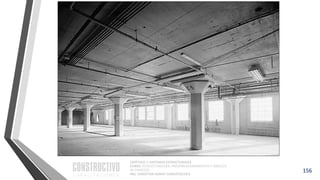

156. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
156
157. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

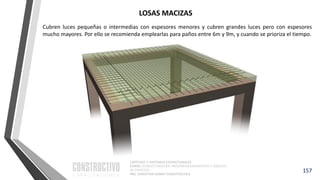

Cubren luces pequeñas o intermedias con espesores menores y cubren grandes luces pero con espesores
mucho mayores. Por ello se recomienda emplearlas para paños entre 6m y 9m, y cuando se prioriza el tiempo.
157
LOSAS MACIZAS

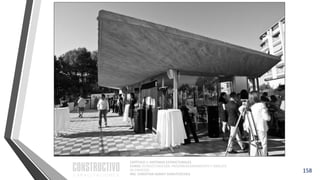

158. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
158
159. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
Su deformación depende de la
continuidad que tenga en el
perímetro del paño. Se
pueden analizar como bandas
o vigas chatas.
159
LOSAS MACIZAS
160. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

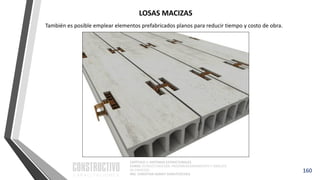

También es posible emplear elementos prefabricados planos para reducir tiempo y costo de obra.
160
LOSAS MACIZAS
161. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
161
LOSAS MACIZAS

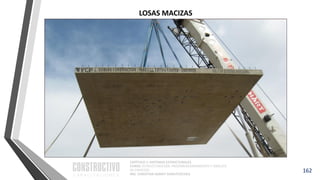

162. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
162
LOSAS MACIZAS

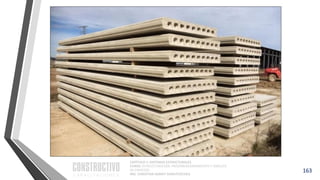

163. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
163
164. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
164

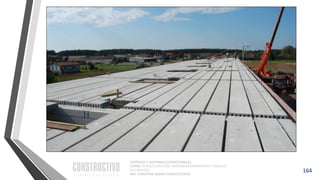

165. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
165
Se pueden emplear prelosas
con tralichos para agilizar el
proceso de construcción de
losas macizas.
166. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

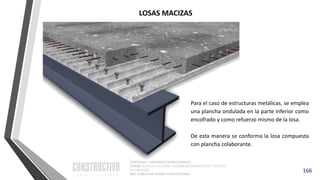

Para el caso de estructuras metálicas, se emplea
una plancha ondulada en la parte inferior como
encofrado y como refuerzo mismo de la losa.
De esta manera se conforma la losa compuesta
con plancha colaborante.
166
LOSAS MACIZAS

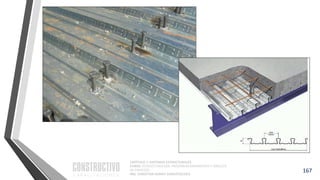

167. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
167

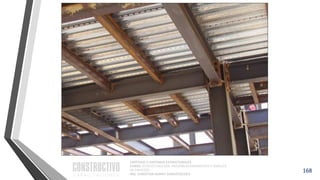

168. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
168
169. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
169
170. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
170
SISTEMAS ESTRUCTURALES
o CIMENTACIONES
o PÓRTICOS: COLUMNAS, VIGAS, MUROS, ARRIOSTRES
o TECHOS: LOSAS NERVADAS Y LOSAS MACIZAS
o ELEMENTOS PRESFORZADOS
o ESTRUCTURAS ESPECIALES

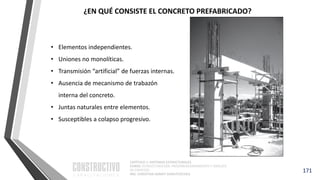

171. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
171
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
• Elementos independientes.
• Uniones no monolíticas.
• Transmisión “artificial” de fuerzas internas.
• Ausencia de mecanismo de trabazón
interna del concreto.
• Juntas naturales entre elementos.
• Susceptibles a colapso progresivo.
172. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
172

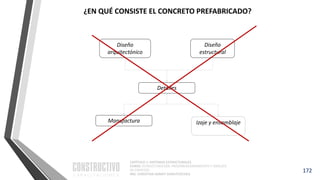

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
Diseño
estructural
Diseño
arquitectónico
Izaje y ensamblaje
Manufactura
Detalles
173. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
173

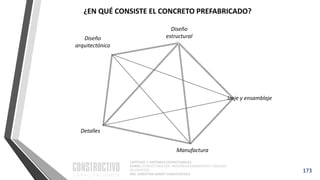

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
Diseño
estructural
Diseño
arquitectónico
Izaje y ensamblaje
Manufactura
Detalles
174. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
174

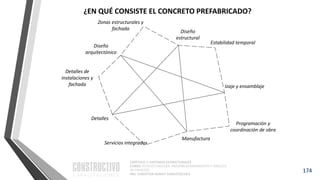

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
Diseño
estructural
Diseño
arquitectónico
Izaje y ensamblaje
Manufactura
Detalles
Servicios integrados
Detalles de
instalaciones y
fachada
Zonas estructurales y
fachada
Estabilidad temporal
Programación y
coordinación de obra

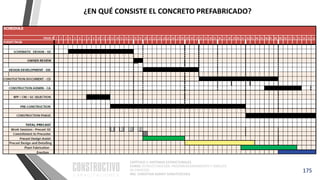

175. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
175
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
176. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
176
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
Mayor calidad controlada.
Elementos de fácil ensamblaje y rápida instalación.
Menos tiempo de construcción.
Número reducido de trabajadores en obra.
Menor desperdicio de obra.
177. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
177

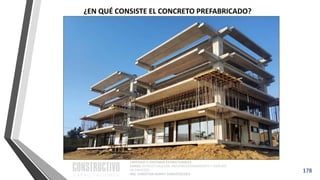

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
178. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
178
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
179. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
179

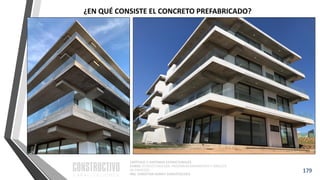

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
180. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
180

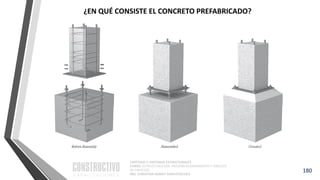

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?

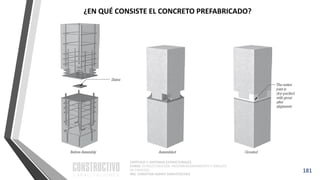

181. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
181
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
182. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
182

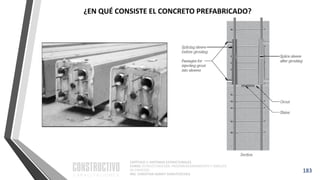

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
183. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
183
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?

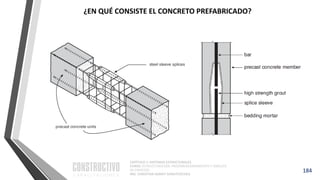

184. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
184
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
185. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
185

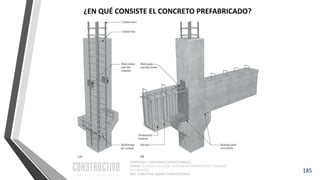

¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?
186. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
186
¿EN QUÉ CONSISTE EL CONCRETO PREFABRICADO?

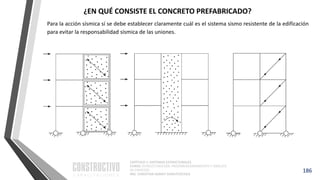

Para la acción sísmica sí se debe establecer claramente cuál es el sistema sismo resistente de la edificación
para evitar la responsabilidad sísmica de las uniones.
187. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
187

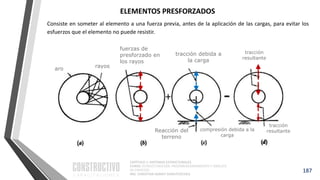

Consiste en someter al elemento a una fuerza previa, antes de la aplicación de las cargas, para evitar los
esfuerzos que el elemento no puede resistir.
ELEMENTOS PRESFORZADOS
aro rayos
fuerzas de
presforzado en
los rayos
Reacción del
terreno
tracción debida a
la carga
compresión debida a la
carga
tracción
resultante
tracción
resultante
188. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
188

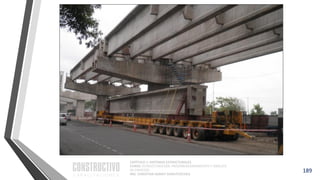

Generalmente son vigas, viguetas o losas de concreto empleadas para cubrir grandes luces, como puentes
o grandes techos. Para estos casos resultan una solución más económica.
ELEMENTOS PRESFORZADOS
189. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
189

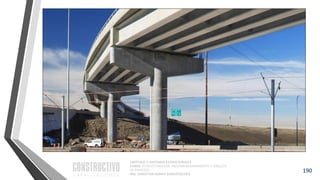

190. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
190
191. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
191

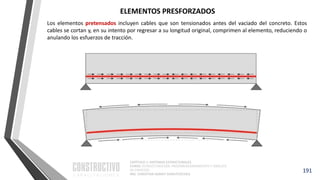

Los elementos pretensados incluyen cables que son tensionados antes del vaciado del concreto. Estos
cables se cortan y, en su intento por regresar a su longitud original, comprimen al elemento, reduciendo o
anulando los esfuerzos de tracción.
ELEMENTOS PRESFORZADOS
192. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

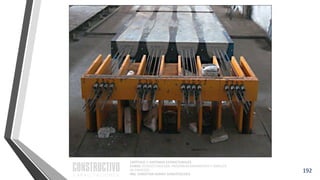

192
193. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
193

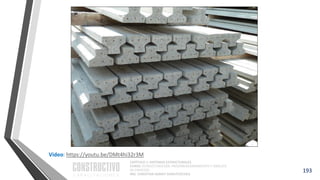

Video: https://youtu.be/DMt4hi32r3M
194. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
194

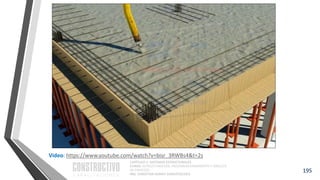

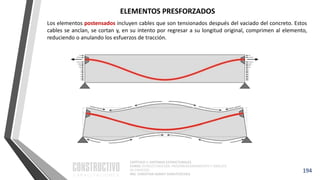

Los elementos postensados incluyen cables que son tensionados después del vaciado del concreto. Estos
cables se anclan, se cortan y, en su intento por regresar a su longitud original, comprimen al elemento,
reduciendo o anulando los esfuerzos de tracción.
ELEMENTOS PRESFORZADOS
195. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
195

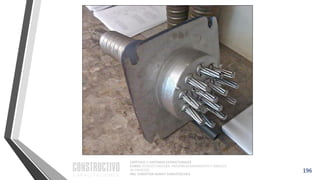

Video: https://www.youtube.com/watch?v=bisr_3RWBs4&t=2s
196. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
196

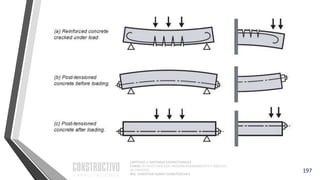

197. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
197
198. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
198

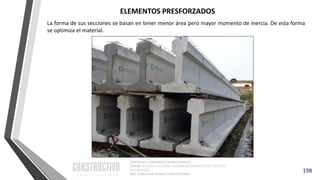

La forma de sus secciones se basan en tener menor área pero mayor momento de inercia. De esta forma
se optimiza el material.
ELEMENTOS PRESFORZADOS

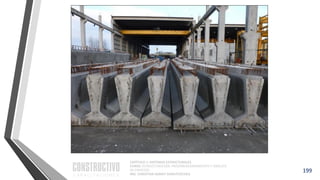

199. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
199

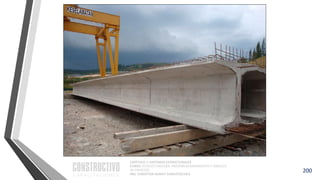

200. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
200

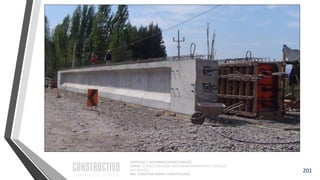

201. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
201

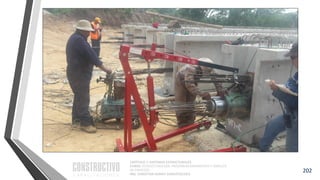

202. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
202
203. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
203
204. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
204
También tiene aplicaciones en losas macizas y en losas nervadas, logrando en este último la mayor
capacidad para cubrir grandes espacios.
ELEMENTOS PRESFORZADOS

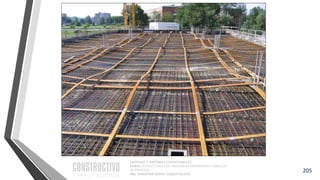

205. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
205

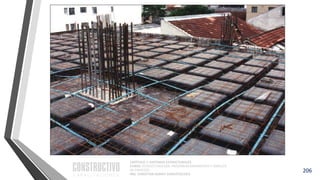

206. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
206
207. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
207
208. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
208

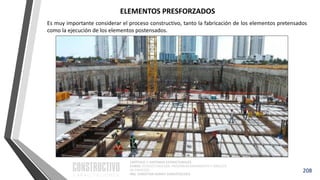

Es muy importante considerar el proceso constructivo, tanto la fabricación de los elementos pretensados
como la ejecución de los elementos postensados.
ELEMENTOS PRESFORZADOS

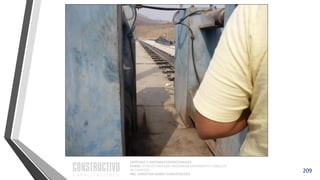

209. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
209
210. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
210

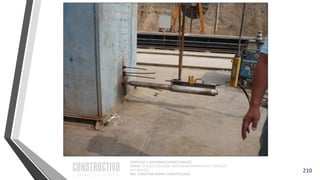

211. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
211
212. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

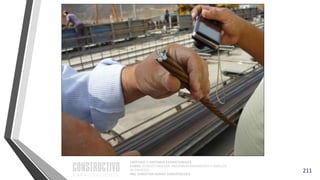

212

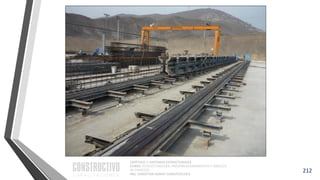

213. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
213
214. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

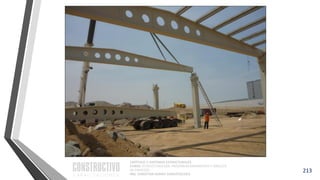

214

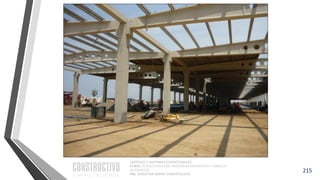

215. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

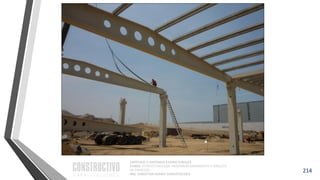

215

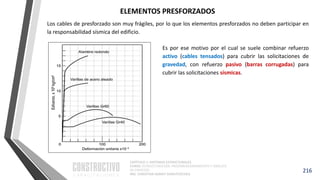

216. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
216
Los cables de presforzado son muy frágiles, por lo que los elementos presforzados no deben participar en
la responsabilidad sísmica del edificio.
ELEMENTOS PRESFORZADOS
Es por ese motivo por el cual se suele combinar refuerzo
activo (cables tensados) para cubrir las solicitaciones de
gravedad, con refuerzo pasivo (barras corrugadas) para
cubrir las solicitaciones sísmicas.
217. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
217
SISTEMAS ESTRUCTURALES
o CIMENTACIONES
o PÓRTICOS: COLUMNAS, VIGAS, MUROS, ARRIOSTRES
o TECHOS: LOSAS NERVADAS Y LOSAS MACIZAS
o ELEMENTOS PRESFORZADOS
o ESTRUCTURAS ESPECIALES
218. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
218

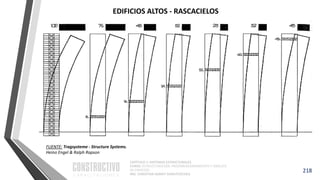

EDIFICIOS ALTOS - RASCACIELOS
FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
219. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
219

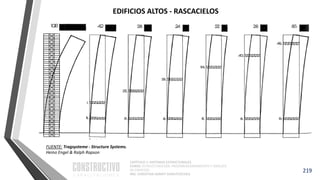

FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
EDIFICIOS ALTOS - RASCACIELOS
220. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
220

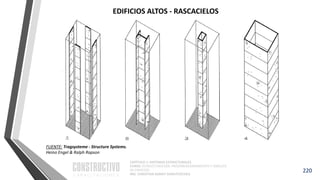

FUENTE: Tragsysteme - Structure Systems.
Heino Engel & Ralph Rapson
EDIFICIOS ALTOS - RASCACIELOS

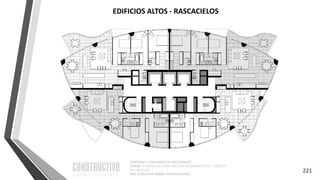

221. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
221
EDIFICIOS ALTOS - RASCACIELOS

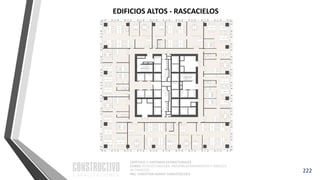

222. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
222
EDIFICIOS ALTOS - RASCACIELOS

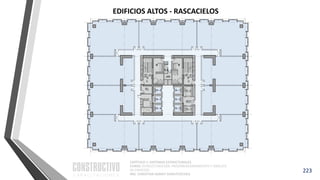

223. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
223
EDIFICIOS ALTOS - RASCACIELOS
224. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
224

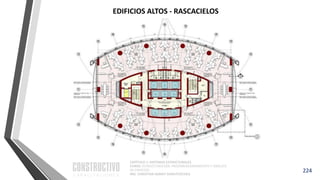

EDIFICIOS ALTOS - RASCACIELOS

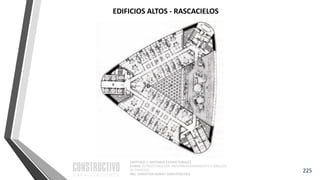

225. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
225
EDIFICIOS ALTOS - RASCACIELOS

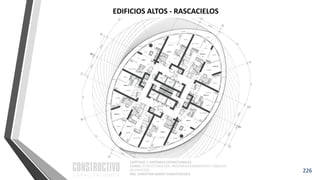

226. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
226
EDIFICIOS ALTOS - RASCACIELOS
227. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

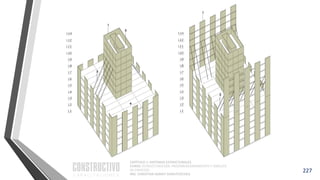

227
228. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
228

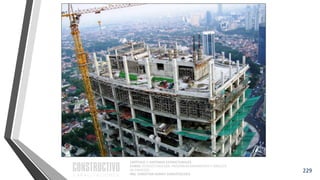

229. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
229
230. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA

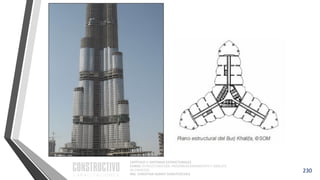

230
231. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
231
AISLADORES SÍSMICOS
SEISMIC ISOLATORS
SEISMIC BASE ISOLATION

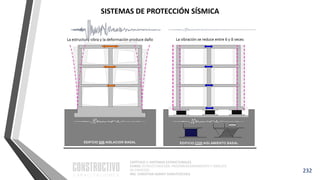

232. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
232
SISTEMAS DE PROTECCIÓN SÍSMICA
233. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
233

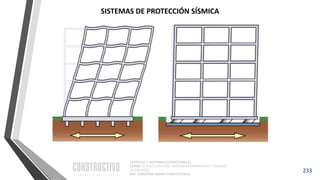

SISTEMAS DE PROTECCIÓN SÍSMICA
234. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
234

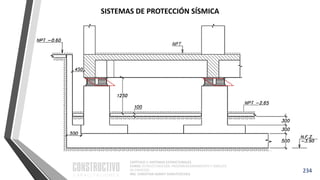

SISTEMAS DE PROTECCIÓN SÍSMICA

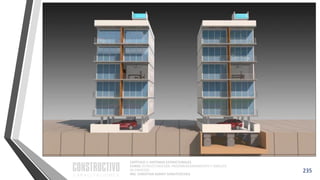

235. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
235
236. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
236
237. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
237

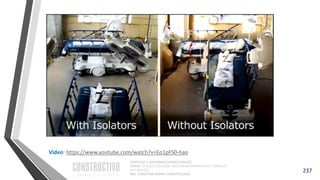

Video: https://www.youtube.com/watch?v=Eo1pFS0-hao

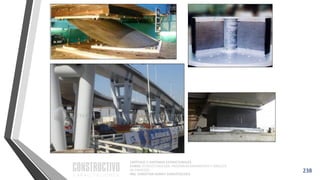

238. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
238
239. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
239
Hospital Moquegua Hospital Cerro de Pasco Hospital Rioja
Hospital San Martín INEN
Hospital de la Policia
Nacional del Perú
240. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
240
Biblioteca Central UNI Biblioteca UPC
Pabellón de Ciencias de
Salud UPC
Edificio UTEC Aulario y CIA PUCP Ciencias Sociales PUCP
241. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
241
Nueva sede GyM
Gobierno Regional de
Moquegua
Edificio Atlantik Ocean
Residencial Madre Edificio Paseo Colonial
242. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
242
AMORTIGUADORES DE FLUIDO VISCOSO
VISCOUS FLUID DAMPERS (VFD)
243. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
243

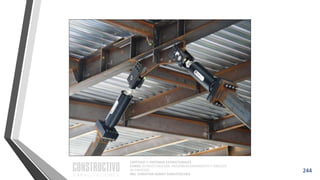

244. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
244

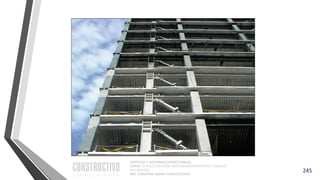

245. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
245

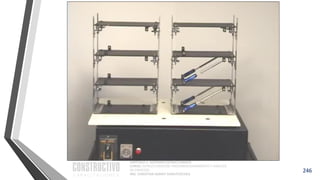

246. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
246

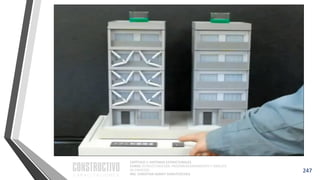

247. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
247
248. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
248
Edificio Gerpal Edificio Seguros Pacífico Edificio T-Tower
Edificio Nueva Sede
SUNAT
Edificio Banco de la
Nación
CE Panorama Plaza
249. CAPÍTULO 1: SISTEMAS ESTRUCTURALES
CURSO: ESTRUCTURACIÓN, PREDIMENSIONAMIENTO Y ANÁLISIS
DE EDIFICIOS
ING. CHRISTIAN ASMAT GARAYCOCHEA
249
(R) Torre de control –
Aeropuerto Jorge Chavez
(R) Hotel Costa del Sol
CC Plaza San Miguel CC El Quinde de Ica
