Este documento describe las funciones de un multímetro, que es un instrumento electrónico que combina la medición de voltaje, corriente y resistencia. Además de estas funciones básicas, los multímetros modernos pueden medir continuidad, capacitancia, inductancia, diodos, transistores y temperatura. Algunos modelos también pueden generar señales, funcionar como osciloscopios o sincronizarse con otros instrumentos.

1. MULTIMETRO

2. ♥ Existen distintos modelos que incorporan además de
las tres funciones básicas citadas algunas de las
siguientes:
*Un comprobador de continuidad, que emite un sonido
cuando el circuito bajo prueba no está interrumpido.
*Presentación de resultados mediante dígitos en una
pantalla, en lugar de lectura en una escala.

3. Es un instrumento electrónico de
medida que combina varias funciones
en una sola unidad. Las más comunes
son las de voltímetro, amperímetro y
óhmetro.

4. *Amplificador para aumentar la sensibilidad, para
medida de tensiones o corrientes muy pequeñas o
resistencias de muy alto valor.
*Medida de inductancias y capacidades.
*Comprobador de diodos y transistores.
*Escalas y zócalos para la medida de temperatura
mediante termopares normalizados.

5. FUNCIONES

6. * Generar y detectar la frecuencia intermedia de un
aparato, así como un circuito o
amplificador con altavoz para ayudar en la sintonía
de circuitos de estos aparatos. Permiten el
seguimiento de la señal a través de todas las etapas
del receptor bajo prueba.
* Realizar la función de osciloscopio por encima del
millón de muestras por segundo en velocidad de
barrido, y muy alta resolución digital.

7. * Sincronizarse con otros instrumentos de
medida, incluso con otros multímetros, para
hacer medidas de potencia eléctrica puntual
(Potencia = Voltaje * Intensidad).
* Utilización como teléfono, para poder
conectarse a una línea telefónica bajo prueba,
mientras se efectúan medidas por la misma o por
otra adyacente.

8. * Comprobación de circuito
impreso del automóvil. Grabación de ráfagas de
alto o bajo voltaje.
* Un polímetro analógico genérico o estándar
suele tener los siguientes componentes:

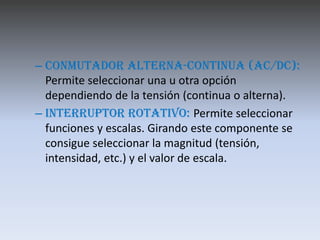

9. – Conmutador alterna-continua (AC/DC):
Permite seleccionar una u otra opción
dependiendo de la tensión (continua o alterna).
– Interruptor rotativo: Permite seleccionar
funciones y escalas. Girando este componente se
consigue seleccionar la magnitud (tensión,
intensidad, etc.) y el valor de escala.

10. – Ranuras de inserción de condensador
eléctrico: Es donde se debe insertar el
condensador cuya electricidad se va a medir.
– Orificio para la Hfe de
los transistores: Permite insertar el
transistor cuya ganancia (electrónica) se va a
medir.
– Entradas: en ellas se conectan las puntas de
medida.
