Este sensor óptico puede detectar objetos a una distancia de 0,025 mm con una tensión residual de 0,8 V y 100 mA de carga, o 0,4 V y 40 mA de carga para TTL. Tiene una frecuencia de respuesta de 1 kHz, un método de detección transmisivo, y requiere una alimentación de 5 a 24 VDC con un consumo máximo de 35 mA. Viene en modelos en forma de L o T.

1. Especificaciones de salida: 100 mA de carga con 0,8 V tensión residual; 40 mA de
carga con 0,4 V tensión residual cuando se conduce TTL.Respuesta de frecuencia: 1
kHz (3 kHz típico). Método de detección: transmisivo. Distancia de
detección: anchura de la ranura 5 mm con opacos 0.8 × 2 mm objeto 0,025 mm
diferenciales distancia. Requisitos de alimentación: 5 a 24 VDC ± 10% 10%
máx. pico a pico de ondulación 35 mA Consumo de corriente. Tipos de salida PNP
disponibles. Características:
 Estándar, en forma de L, y los modelos disponibles en forma de T
 Precableado con 2 Cable Flexible my Cumple con la máquina Contornos
 Modelos disponibles en / Dark-ON Configuraciones EN Light-salida
 Respuesta de frecuencia tan alta como 1 kHz
 Fácil de controlar, los indicadores son visible desde ambos lados
 Permite Estándar ME-tornillo de montaje Especificaciones:
 Rango de voltaje: 5-24 VDC
 Capacidad de carga: NPN colector abierto: 100 mA (5-24 VDC), 40 mA (TTL)
PNP Colector abierto: 50 mA (5-24 VDC)
 Clasificación de la caja: IP60
Un sensor es un dispositivo capaz de detectar magnitudes físicas o químicas,
llamadas variables de instrumentación, y transformarlas en variables eléctricas. Las
variables de instrumentación pueden ser por ejemplo: temperatura, intensidad
lumínica, distancia, aceleración, inclinación, desplazamiento, presión, fuerza etc.
Una magnitud eléctrica puede ser una:
 Resistencia eléctrica: Se le denomina resistencia eléctrica a la igualdad de
oposición que tienen los electrones al moverse a través de un conductor. La
unidad de resistencia en el Sistema Internacional es el ohmio, que se
representa con la letra griega omega (Ω), en honor al físico alemán Georg
Ohm, quien descubrió el principio que ahora lleva su nombre. como en una
RTD es un detector de temperatura resistivo, es decir, un sensor de
temperatura basado en la variación de la resistencia de un conductor con la
temperatura.
 Una capacidad eléctrica: En electromagnetismo y electrónica, la capacidad
eléctrica, también conocida como capacitancia, es la propiedad que tienen

2. los cuerpos para mantener una carga eléctrica. La capacidad también es una
medida de la cantidad de energía eléctrica almacenada para una diferencia
de potencial eléctrico dada. El dispositivo más común que almacena energía
de esta forma es el condensador. Como en un sensor de humedad.
 Una tensión eléctrica: La tensión eléctrica o diferencia de potencial (también
denominada voltaje) es una magnitud física que cuantifica la diferencia de
potencial eléctrico entre dos puntos. También se puede definir como el
trabajo por unidad de carga ejercido por el campo eléctrico sobre una
partícula cargada para moverla entre dos posiciones determinadas. Se
puede medir con un voltímetro. Su unidad de medida es el voltio. Como en
un termopar es un transductor formado por la unión de dos metales distintos
que produce una diferencia de potencial muy pequeña (del orden de los
milivoltios) que es función de la diferencia de temperatura entre uno de los
extremos denominado «punto caliente» o «unión caliente» o de «medida» y
el otro llamado «punto frío» o «unión fría» o de «referencia». Normalmente
los termopares industriales están compuestos por un tubo de acero
inoxidable u otro material. En un extremo del tubo está la unión, y en el otro
el terminal eléctrico de los cables, protegido dentro de una caja redonda de
aluminio (cabezal). En instrumentación industrial, los termopares son usados
como sensores de temperatura. Son económicos, intercambiables, tienen
conectores estándar y son capaces de medir un amplio rango de
temperaturas.
 Una corriente eléctrica o intensidad eléctrica: es el flujo de carga eléctrica por
unidad de tiempo que recorre un material. Se debe al movimiento de las
cargas (normalmente electrones) en el interior del material, la unidad que se
denomina amperio. Una corriente eléctrica, puesto que se trata de un
movimiento de cargas, produce un campo magnético, un fenómeno que
puede aprovecharse en el electroimán. Como en un fototransistor el cual es
sensible a la luz, normalmente a los infrarrojos. La luz incide sobre la región
de base, generando portadores en ella. Esta carga de base lleva el transistor
al estado de conducción. El fototransistor es más sensible que el fotodiodo
por el efecto de ganancia propio del transistor.
Un sensor se diferencia de un transductor en que el sensor está siempre en contacto
con la variable de instrumentación con lo que puede decirse también que es un
dispositivo que aprovecha una de sus propiedades con el fin de adaptar la señal
que mide para que la pueda interpretar otro dispositivo. Como por ejemplo el
termómetro de mercurio que aprovecha la propiedad que posee el mercurio de
dilatarse o contraerse por la acción de la temperatura. Un sensor también puede
decirse que es un dispositivo que convierte una forma de energía en otra. Áreas de
aplicación de los sensores: Industria automotriz, robótica, industria aeroespacial,
medicina, industria de manufactura, etc. Los sensores pueden estar conectados a

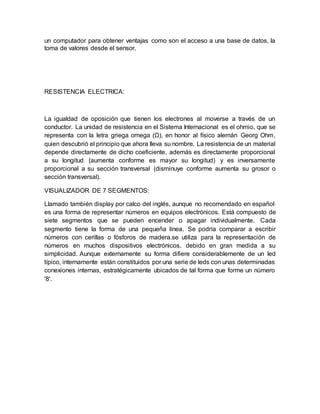

3. un computador para obtener ventajas como son el acceso a una base de datos, la
toma de valores desde el sensor.
RESISTENCIA ELECTRICA:
La igualdad de oposición que tienen los electrones al moverse a través de un
conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se
representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm,
quien descubrió el principio que ahora lleva su nombre. La resistencia de un material
depende directamente de dicho coeficiente, además es directamente proporcional
a su longitud (aumenta conforme es mayor su longitud) y es inversamente
proporcional a su sección transversal (disminuye conforme aumenta su grosor o
sección transversal).
VISUALIZADOR DE 7 SEGMENTOS:
Llamado también display por calco del inglés, aunque no recomendado en español,
es una forma de representar números en equipos electrónicos. Está compuesto de
siete segmentos que se pueden encender o apagar individualmente. Cada
segmento tiene la forma de una pequeña línea. Se podría comparar a escribir
números con cerillas o fósforos de madera.se utiliza para la representación de
números en muchos dispositivos electrónicos, debido en gran medida a su
simplicidad. Aunque externamente su forma difiere considerablemente de un led
típico, internamente están constituidos por una serie de leds con unas determinadas
conexiones internas, estratégicamente ubicados de tal forma que forme un número
'8'.
