INSTRUMENTOS DE MEDIDAS ELECTRONICAS
GRADO: ONCE
ALUMNO: MIGUEL ANGEL BARAJAS RAMIREZ
COLEGIO: REINA DE GALES
ASIGNATURA: ELECTRICIDAD Y ELECTRONICA
BOGOTA: 12-03-2014

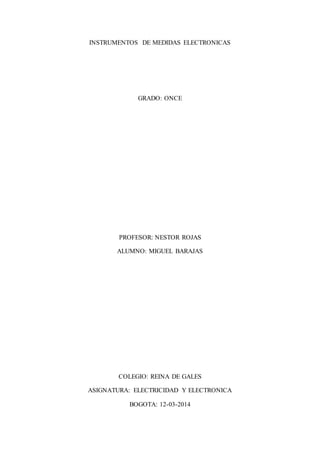

INSTRUMENTOS DE MEDIDAS ELECTRONICAS
GRADO: ONCE
PROFESOR: NESTOR ROJAS
ALUMNO: MIGUEL BARAJAS
COLEGIO: REINA DE GALES
ASIGNATURA: ELECTRICIDAD Y ELECTRONICA
BOGOTA: 12-03-2014

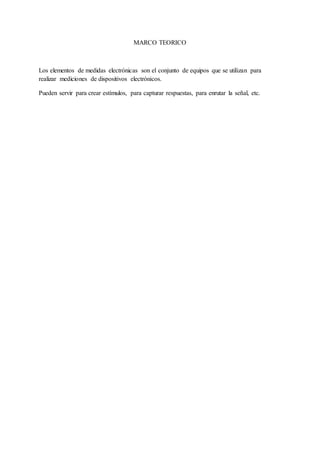

MARCO TEORICO
Los elementos de medidas electrónicas son el conjunto de equipos que se utilizan para
realizar mediciones de dispositivos electrónicos.
Pueden servir para crear estímulos, para capturar respuestas, para enrutar la señal, etc.

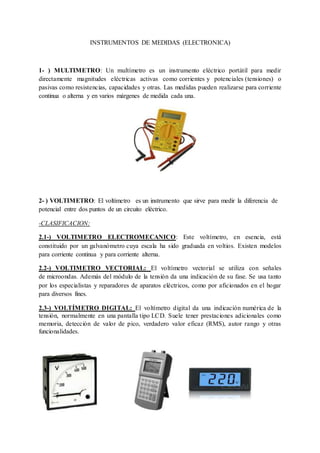

INSTRUMENTOS DE MEDIDAS (ELECTRONICA)
1- ) MULTIMETRO: Un multímetro es un instrumento eléctrico portátil para medir
directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o
pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente
continua o alterna y en varios márgenes de medida cada una.
2- ) VOLTIMETRO: El voltímetro es un instrumento que sirve para medir la diferencia de
potencial entre dos puntos de un circuito eléctrico.
-CLASIFICACION:
2.1-) VOLTIMETRO ELECTROMECANICO: Este voltímetro, en esencia, está
constituido por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos
para corriente continua y para corriente alterna.
2.2-) VOLTIMETRO VECTORIAL: El voltímetro vectorial se utiliza con señales
de microondas. Además del módulo de la tensión da una indicación de su fase. Se usa tanto
por los especialistas y reparadores de aparatos eléctricos, como por aficionados en el hogar
para diversos fines.
2.3-) VOLTÍMETRO DIGITAL: El voltímetro digital da una indicación numérica de la
tensión, normalmente en una pantalla tipo LCD. Suele tener prestaciones adicionales como
memoria, detección de valor de pico, verdadero valor eficaz (RMS), autor rango y otras
funcionalidades.

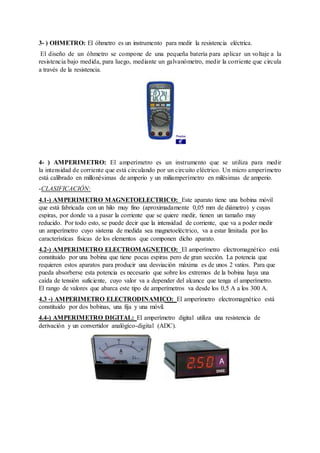

3- ) OHMETRO: El óhmetro es un instrumento para medir la resistencia eléctrica.
El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la
resistencia bajo medida, para luego, mediante un galvanómetro, medir la corriente que circula
a través de la resistencia.
4- ) AMPERIMETRO: El amperímetro es un instrumento que se utiliza para medir
la intensidad de corriente que está circulando por un circuito eléctrico. Un micro amperímetro
está calibrado en millonésimas de amperio y un miliamperímetro en milésimas de amperio.
-CLASIFICACIÓN:
4.1-) AMPERIMETRO MAGNETOELECTRICO: Este aparato tiene una bobina móvil
que está fabricada con un hilo muy fino (aproximadamente 0,05 mm de diámetro) y cuyas
espiras, por donde va a pasar la corriente que se quiere medir, tienen un tamaño muy
reducido. Por todo esto, se puede decir que la intensidad de corriente, que va a poder medir
un amperímetro cuyo sistema de medida sea magnetoeléctrico, va a estar limitada por las
características físicas de los elementos que componen dicho aparato.
4.2-) AMPERIMETRO ELECTROMAGNETICO: El amperímetro electromagnético está
constituido por una bobina que tiene pocas espiras pero de gran sección. La potencia que
requieren estos aparatos para producir una desviación máxima es de unos 2 vatios. Para que
pueda absorberse esta potencia es necesario que sobre los extremos de la bobina haya una
caída de tensión suficiente, cuyo valor va a depender del alcance que tenga el amperímetro.
El rango de valores que abarca este tipo de amperímetros va desde los 0,5 A a los 300 A.
4.3 -) AMPERIMETRO ELECTRODINAMICO: El amperímetro electromagnético está
constituido por dos bobinas, una fija y una móvil.
4.4-) AMPERIMETRO DIGITAL: El amperímetro digital utiliza una resistencia de
derivación y un convertidor analógico-digital (ADC).

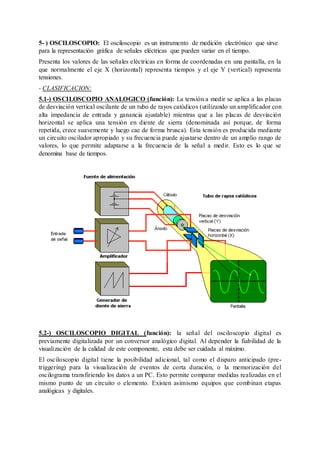

5- ) OSCILOSCOPIO: El osciloscopio es un instrumento de medición electrónico que sirve
para la representación gráfica de señales eléctricas que pueden variar en el tiempo.
Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la
que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa
tensiones.
- CLASIFICACION:
5.1-) OSCILOSCOPIO ANALOGICO (función): La tensión a medir se aplica a las placas
de desviación vertical oscilante de un tubo de rayos catódicos (utilizando un amplificador con
alta impedancia de entrada y ganancia ajustable) mientras que a las placas de desviación
horizontal se aplica una tensión en diente de sierra (denominada así porque, de forma
repetida, crece suavemente y luego cae de forma brusca). Esta tensión es producida mediante
un circuito oscilador apropiado y su frecuencia puede ajustarse dentro de un amplio rango de
valores, lo que permite adaptarse a la frecuencia de la señal a medir. Esto es lo que se
denomina base de tiempos.
5.2-) OSCILOSCOPIO DIGITAL (función): la señal del osciloscopio digital es
previamente digitalizada por un conversor analógico digital. Al depender la fiabilidad de la
visualización de la calidad de este componente, esta debe ser cuidada al máximo.
El osciloscopio digital tiene la posibilidad adicional, tal como el disparo anticipado (pre-triggering)
para la visualización de eventos de corta duración, o la memorización del
oscilograma transfiriendo los datos a un PC. Esto permite comparar medidas realizadas en el
mismo punto de un circuito o elemento. Existen asimismo equipos que combinan etapas
analógicas y digitales.

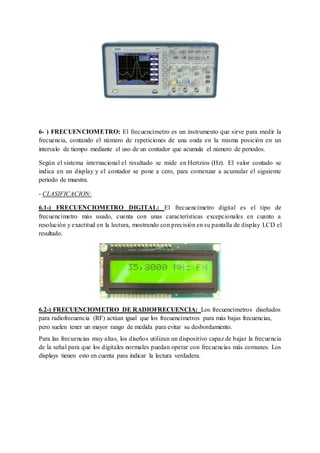

6- ) FRECUENCIOMETRO: El frecuencímetro es un instrumento que sirve para medir la
frecuencia, contando el número de repeticiones de una onda en la misma posición en un
intervalo de tiempo mediante el uso de un contador que acumula el número de periodos.
Según el sistema internacional el resultado se mide en Hertzios (Hz). El valor contado se
indica en un display y el contador se pone a cero, para comenzar a acumular el siguiente
periodo de muestra.
- CLASIFICACION:
6.1-) FRECUENCIOMETRO DIGITAL: El frecuencímetro digital es el tipo de
frecuencímetro más usado, cuenta con unas características excepcionales en cuanto a
resolución y exactitud en la lectura, mostrando con precisión en su pantalla de display LCD el
resultado.
6.2-) FRECUENCIOMETRO DE RADIOFRECUENCIA: Los frecuencímetros diseñados
para radiofrecuencia (RF) actúan igual que los frecuencímetros para más bajas frecuencias,
pero suelen tener un mayor rango de medida para evitar su desbordamiento.
Para las frecuencias muy altas, los diseños utilizan un dispositivo capaz de bajar la frecuencia
de la señal para que los digitales normales puedan operar con frecuencias más comunes. Los
displays tienen esto en cuenta para indicar la lectura verdadera.
ESCALA DE MEDIDAS
INSTRUMENTO UNIDAD DE MEDIDA
MULTIMETRO VOLTIO, OHMIO,
AMPERIO.
VOLTIMETRO VOLTIO
OHMETRO OHMIO
AMPERIMETRO AMPERIO
FRECUENCIOMETRO HERCIO (Hz)
OSCILOSCOPIO
VOLTIO, OHMIO,
AMPERIO, HERCIO (Hz),
SEÑALES ANALOGICAS,
FRECUENCIAS.
¿QUE ES Y COMO FUNCIONA UN MULTIMETRO?
MULTIMETRO: Un multímetro es un instrumento
electrónico de medida que combina varias funciones en
una sola unidad, se utiliza para medir acciones de los
electrones, magnitudes eléctricas activas como corrientes y
potenciales (tensiones) o pasivas como resistencias
capacidades entre otras, en los componentes eléctricos y
electrónicos.
Las medidas en el multímetro pueden realizarse para
corriente continua o alterna en varios márgenes de medida
cada una. Los hay analógicos y posteriormente se han
introducido los digitales cuya función es la misma (con
alguna variante añadida).

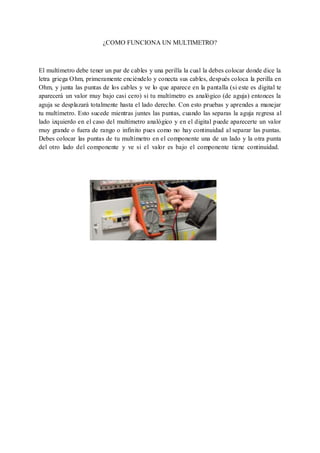

¿COMO FUNCIONA UN MULTIMETRO?
El multímetro debe tener un par de cables y una perilla la cual la debes colocar donde dice la
letra griega Ohm, primeramente enciéndelo y conecta sus cables, después coloca la perilla en
Ohm, y junta las puntas de los cables y ve lo que aparece en la pantalla (si este es digital te
aparecerá un valor muy bajo casi cero) si tu multímetro es analógico (de aguja) entonces la
aguja se desplazará totalmente hasta el lado derecho. Con esto pruebas y aprendes a manejar
tu multímetro. Esto sucede mientras juntes las puntas, cuando las separas la aguja regresa al
lado izquierdo en el caso del multímetro analógico y en el digital puede aparecerte un valor
muy grande o fuera de rango o infinito pues como no hay continuidad al separar las puntas.
Debes colocar las puntas de tu multímetro en el componente una de un lado y la otra punta
del otro lado del componente y ve si el valor es bajo el componente tiene continuidad.

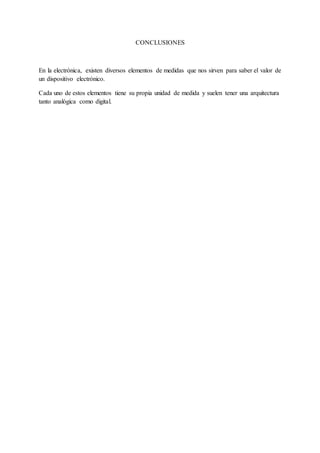

CONCLUSIONES
En la electrónica, existen diversos elementos de medidas que nos sirven para saber el valor de
un dispositivo electrónico.
Cada uno de estos elementos tiene su propia unidad de medida y suelen tener una arquitectura
tanto analógica como digital.
