1. MANEJO DEL MULTIMETRO
I. OBJETIVO
 Manejar en forma correcta el multímetro.
 Identificar los diferentes tipos de magnitudes que mide el
multímetro.
 Poder realizar cualquier medición con diferentes tipos de
corriente.
II. FUNDAMENTO TEORICO
El Multímetro, es un instrumento electrónico de medida que combina
varias funciones en una sola unidad, se utiliza para medir diferentes
acciones de los electrones en los componentes eléctricos y
electrónicos.
Un Multímetro, también denominado polímetro, tester o multitester,
es un instrumento eléctrico portátil para medir directamente
magnitudes eléctricas activas
como corrientes y potenciales (tensiones) o pasivas
como resistencias, capacidades y otras. Las medidas pueden
realizarse para corriente continua o alterna y en varios márgenes de
medida cada una. Los hay analógicos y posteriormente se han
introducido los digitales cuya función es la misma (con alguna
variante añadida).

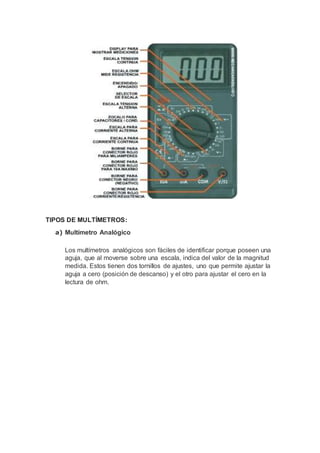

2. TIPOS DE MULTÍMETROS:
a) Multímetro Analógico
Los multímetros analógicos son fáciles de identificar porque poseen una
aguja, que al moverse sobre una escala, indica del valor de la magnitud
medida. Estos tienen dos tornillos de ajustes, uno que permite ajustar la
aguja a cero (posición de descanso) y el otro para ajustar el cero en la
lectura de ohm.

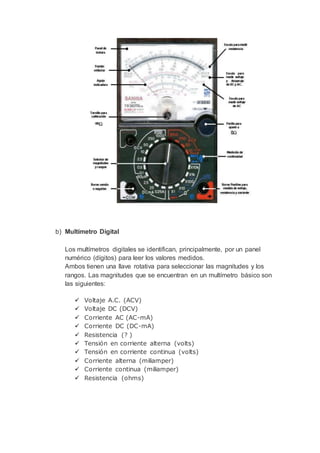

3. b) Multímetro Digital
Los multímetros digitales se identifican, principalmente, por un panel
numérico (dígitos) para leer los valores medidos.
Ambos tienen una llave rotativa para seleccionar las magnitudes y los
rangos. Las magnitudes que se encuentran en un multímetro básico son
las siguientes:
 Voltaje A.C. (ACV)
 Voltaje DC (DCV)
 Corriente AC (AC-mA)
 Corriente DC (DC-mA)
 Resistencia (? )
 Tensión en corriente alterna (volts)
 Tensión en corriente continua (volts)
 Corriente alterna (miliamper)
 Corriente continua (miliamper)
 Resistencia (ohms)

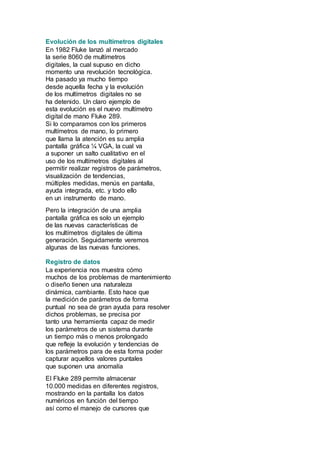

4. Evolución de los multímetros digitales
En 1982 Fluke lanzó al mercado
la serie 8060 de multímetros
digitales, la cual supuso en dicho
momento una revolución tecnológica.
Ha pasado ya mucho tiempo
desde aquella fecha y la evolución
de los multímetros digitales no se
ha detenido. Un claro ejemplo de
esta evolución es el nuevo multímetro
digital de mano Fluke 289.
Si lo comparamos con los primeros
multímetros de mano, lo primero
que llama la atención es su amplia
pantalla gráfica ¼ VGA, la cual va
a suponer un salto cualitativo en el
uso de los multímetros digitales al
permitir realizar registros de parámetros,
visualización de tendencias,
múltiples medidas, menús en pantalla,
ayuda integrada, etc. y todo ello
en un instrumento de mano.
Pero la integración de una amplia
pantalla gráfica es solo un ejemplo
de las nuevas características de
los multímetros digitales de última
generación. Seguidamente veremos
algunas de las nuevas funciones.
Registro de datos
La experiencia nos muestra cómo
muchos de los problemas de mantenimiento
o diseño tienen una naturaleza
dinámica, cambiante. Esto hace que
la medición de parámetros de forma
puntual no sea de gran ayuda para resolver
dichos problemas, se precisa por
tanto una herramienta capaz de medir
los parámetros de un sistema durante
un tiempo más o menos prolongado
que refleje la evolución y tendencias de
los parámetros para de esta forma poder
capturar aquellos valores puntales
que suponen una anomalía
El Fluke 289 permite almacenar
10.000 medidas en diferentes registros,
mostrando en la pantalla los datos
numéricos en función del tiempo
así como el manejo de cursores que

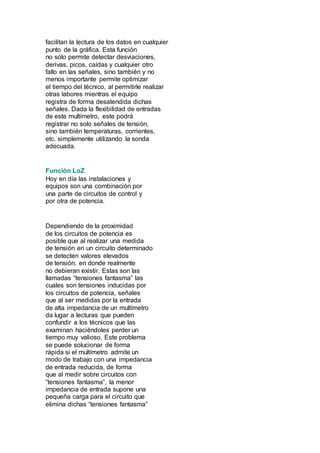

5. facilitan la lectura de los datos en cualquier
punto de la gráfica. Esta función
no sólo permite detectar desviaciones,
derivas, picos, caídas y cualquier otro
fallo en las señales, sino también y no
menos importante permite optimizar
el tiempo del técnico, al permitirle realizar
otras labores mientras el equipo
registra de forma desatendida dichas
señales. Dada la flexibilidad de entradas
de este multímetro, este podrá
registrar no solo señales de tensión,
sino también temperaturas, corrientes,
etc. simplemente utilizando la sonda
adecuada.
Función LoZ
Hoy en día las instalaciones y
equipos son una combinación por
una parte de circuitos de control y
por otra de potencia.
Dependiendo de la proximidad
de los circuitos de potencia es
posible que al realizar una medida
de tensión en un circuito determinado
se detecten valores elevados
de tensión, en donde realmente
no debieran existir. Estas son las
llamadas “tensiones fantasma” las
cuales son tensiones inducidas por
los circuitos de potencia, señales
que al ser medidas por la entrada
de alta impedancia de un multímetro
da lugar a lecturas que pueden
confundir a los técnicos que las
examinan haciéndoles perder un
tiempo muy valioso. Este problema
se puede solucionar de forma
rápida si el multímetro admite un
modo de trabajo con una impedancia
de entrada reducida, de forma
que al medir sobre circuitos con
“tensiones fantasma”, la menor
impedancia de entrada supone una
pequeña carga para el circuito que
elimina dichas “tensiones fantasma”

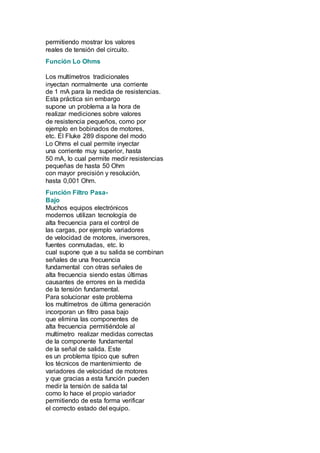

6. permitiendo mostrar los valores
reales de tensión del circuito.
Función Lo Ohms
Los multímetros tradicionales
inyectan normalmente una corriente
de 1 mA para la medida de resistencias.
Esta práctica sin embargo
supone un problema a la hora de
realizar mediciones sobre valores
de resistencia pequeños, como por
ejemplo en bobinados de motores,
etc. El Fluke 289 dispone del modo
Lo Ohms el cual permite inyectar
una corriente muy superior, hasta
50 mA, lo cual permite medir resistencias
pequeñas de hasta 50 Ohm
con mayor precisión y resolución,
hasta 0,001 Ohm.
Función Filtro Pasa-
Bajo
Muchos equipos electrónicos
modernos utilizan tecnología de
alta frecuencia para el control de
las cargas, por ejemplo variadores
de velocidad de motores, inversores,
fuentes conmutadas, etc. lo
cual supone que a su salida se combinan
señales de una frecuencia
fundamental con otras señales de
alta frecuencia siendo estas últimas
causantes de errores en la medida
de la tensión fundamental.
Para solucionar este problema
los multímetros de última generación
incorporan un filtro pasa bajo
que elimina las componentes de
alta frecuencia permitiéndole al
multímetro realizar medidas correctas
de la componente fundamental
de la señal de salida. Este
es un problema típico que sufren
los técnicos de mantenimiento de
variadores de velocidad de motores
y que gracias a esta función pueden
medir la tensión de salida tal
como lo hace el propio variador
permitiendo de esta forma verificar
el correcto estado del equipo.

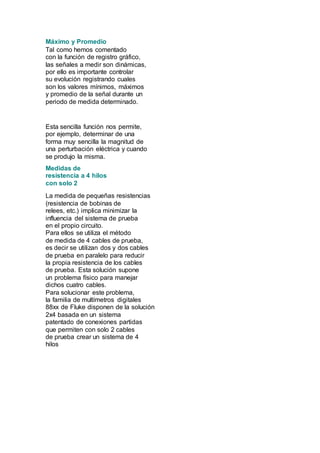

7. Máximo y Promedio
Tal como hemos comentado
con la función de registro gráfico,
las señales a medir son dinámicas,
por ello es importante controlar
su evolución registrando cuales
son los valores mínimos, máximos
y promedio de la señal durante un
periodo de medida determinado.
Esta sencilla función nos permite,
por ejemplo, determinar de una
forma muy sencilla la magnitud de
una perturbación eléctrica y cuando
se produjo la misma.
Medidas de
resistencia a 4 hilos
con solo 2
La medida de pequeñas resistencias
(resistencia de bobinas de
relees, etc.) implica minimizar la
influencia del sistema de prueba
en el propio circuito.
Para ellos se utiliza el método
de medida de 4 cables de prueba,
es decir se utilizan dos y dos cables
de prueba en paralelo para reducir
la propia resistencia de los cables
de prueba. Esta solución supone
un problema físico para manejar
dichos cuatro cables.
Para solucionar este problema,
la familia de multímetros digitales
88xx de Fluke disponen de la solución
2x4 basada en un sistema
patentado de conexiones partidas
que permiten con solo 2 cables
de prueba crear un sistema de 4
hilos

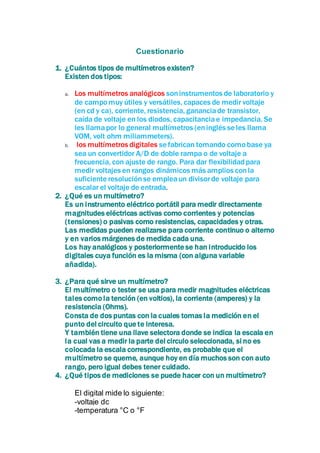

8. Cuestionario
1. ¿Cuántos tipos de multímetros existen?
Existen dos tipos:
a. Los multímetros analógicos son instrumentos de laboratorio y
de campo muy útiles y versátiles, capaces de medir voltaje
(en cd y ca), corriente, resistencia, ganancia de transistor,
caída de voltaje en los diodos, capacitancia e impedancia. Se
les llama por lo general multímetros (en inglés se les llama
VOM, volt ohm miliammeters).
b. los multímetros digitales se fabrican tomando como base ya
sea un convertidor A/D de doble rampa o de voltaje a
frecuencia, con ajuste de rango. Para dar flexibilidad para
medir voltajes en rangos dinámicos más amplios con la
suficiente resolución se emplea un divisor de voltaje para
escalar el voltaje de entrada.
2. ¿Qué es un multímetro?
Es un instrumento eléctrico portátil para medir directamente
magnitudes eléctricas activas como corrientes y potencias
(tensiones) o pasivas como resistencias, capacidades y otras.
Las medidas pueden realizarse para corriente continuo o alterno
y en varios márgenes de medida cada una.
Los hay analógicos y posteriormente se han introducido los
digitales cuya función es la misma (con alguna variable
añadida).
3. ¿Para qué sirve un multímetro?
El multímetro o tester se usa para medir magnitudes eléctricas
tales como la tención (en voltios), la corriente (amperes) y la
resistencia (Ohms).
Consta de dos puntas con la cuales tomas la medición en el
punto del circuito que te interesa.
Y también tiene una llave selectora donde se indica la escala en
la cual vas a medir la parte del circulo seleccionada, si no es
colocada la escala correspondiente, es probable que el
multímetro se queme, aunque hoy en día muchos son con auto
rango, pero igual debes tener cuidado.
4. ¿Qué tipos de mediciones se puede hacer con un multímetro?
El digital mide lo siguiente:
-voltaje dc
-temperatura °C o °F

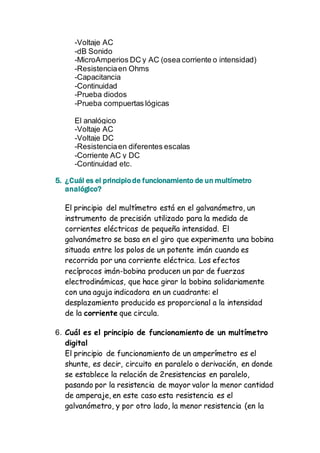

9. -Voltaje AC
-dB Sonido
-MicroAmperios DC y AC (osea corriente o intensidad)
-Resistencia en Ohms
-Capacitancia
-Continuidad
-Prueba diodos
-Prueba compuertas lógicas
El analógico
-Voltaje AC
-Voltaje DC
-Resistencia en diferentes escalas
-Corriente AC y DC
-Continuidad etc.
5. ¿Cuál es el principio de funcionamiento de un multímetro
analógico?
El principio del multímetro está en el galvanómetro, un
instrumento de precisión utilizado para la medida de
corrientes eléctricas de pequeña intensidad. El
galvanómetro se basa en el giro que experimenta una bobina
situada entre los polos de un potente imán cuando es
recorrida por una corriente eléctrica. Los efectos
recíprocos imán-bobina producen un par de fuerzas
electrodinámicas, que hace girar la bobina solidariamente
con una aguja indicadora en un cuadrante: el
desplazamiento producido es proporcional a la intensidad
de la corriente que circula.
6. Cuál es el principio de funcionamiento de un multímetro
digital
El principio de funcionamiento de un amperímetro es el
shunte, es decir, circuito en paralelo o derivación, en donde
se establece la relación de 2resistencias en paralelo,
pasando por la resistencia de mayor valor la menor cantidad
de amperaje, en este caso esta resistencia es el
galvanómetro, y por otro lado, la menor resistencia (en la

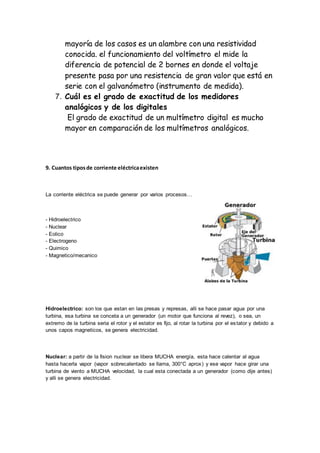

10. mayoría de los casos es un alambre con una resistividad
conocida. el funcionamiento del voltímetro el mide la
diferencia de potencial de 2 bornes en donde el voltaje
presente pasa por una resistencia de gran valor que está en
serie con el galvanómetro (instrumento de medida).
7. Cuál es el grado de exactitud de los medidores
analógicos y de los digitales
El grado de exactitud de un multímetro digital es mucho
mayor en comparación de los multímetros analógicos.
9. Cuantos tipos de corriente eléctrica existen
La corriente eléctrica se puede generar por varios procesos…
- Hidroelectrico
- Nuclear
- Eolico
- Electrogeno
- Quimico
- Magnetico/mecanico
Hidroelectrico: son los que estan en las presas y represas, alli se hace pasar agua por una
turbina, esa turbina se conceta a un generador (un motor que funciona al revez), o sea, un
extremo de la turbina seria el rotor y el estator es fijo, al rotar la turbina por el es tator y debido a
unos capos magneticos, se genera electricidad.
Nuclear: a partir de la fision nuclear se libera MUCHA energía, esta hace calentar al agua
hasta hacerla vapor (vapor sobrecalentado se llama, 300°C aprox) y ese vapor hace girar una
turbina de viento a MUCHA velocidad, la cual esta conectada a un generador (como dije antes)
y alli se genera electricidad.

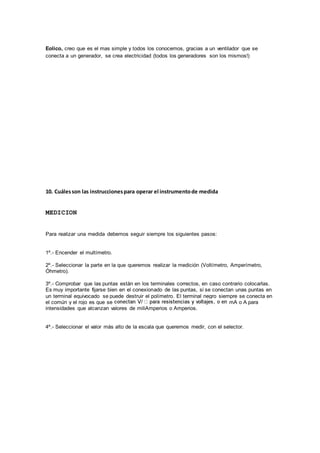

11. Eolico, creo que es el mas simple y todos los conocemos, gracias a un ventilador que se
conecta a un generador, se crea electricidad (todos los generadores son los mismos!)
10. Cuáles son las instrucciones para operar el instrumento de medida
MEDICION
Para realizar una medida debemos seguir siempre los siguientes pasos:
1º.- Encender el multímetro.
2º.- Seleccionar la parte en la que queremos realizar la medición (Voltímetro, Amperímetro,
Óhmetro).
3º.- Comprobar que las puntas están en los terminales correctos, en caso contrario colocarlas.
Es muy importante fijarse bien en el conexionado de las puntas, si se conectan unas puntas en
un terminal equivocado se puede destruir el polímetro. El terminal negro siempre se conecta en
el común y el rojo es que se mA o A para
intensidades que alcanzan valores de miliAmperios o Amperios.
4º.- Seleccionar el valor más alto de la escala que queremos medir, con el selector.

12. Conclusiones:
Los multímetros digitales de ultima generación incorporan múltiples
funciones para el análisis de señales que facilitan la labor de los
técnicos de mantenimiento eI+D para detectar y solucionar los
nuevos problemas que aparecen conforme los sistemas se hacen
más sofisticados.
El registró gráfico de datos, las funciones de mínimo, máximo
y promedio, la función de eliminación de tensiones fantasma o la de
medida de pequeñas resistencias son solo unos pocos ejemplos de
la evolución que están sufriendo este tipo de instrumentos tan
usados
por la mayoría de los técnicos.
En este sentido, Fluke Corporation
como líder mundial en instrumentos
de medida de mano,
afronta estos retos desarrollando
instrumentos de medida que se
ajusten a las necesidades de sus
clientes siempre sin olvidar su compromiso
con la calidad y la seguridad
