Este documento presenta los cálculos estructurales para un muro de contención de 3.50 metros de altura y 15.50 metros de longitud. Incluye la descripción de los materiales, acciones, geometría, armaduras y comprobaciones realizadas. Todas las comprobaciones cumplen con los criterios establecidos en las normas ACI 318-99 y NCh 433. El muro está diseñado para soportar cargas permanentes y empujes de tierras en un terreno compuesto por arena suelta.

1. EXPEDIENTE PERMISO
(deslizar imágenes a la izquierda)
J U A N – L U I S M E N A R E S
ARQUITECTO CALCULISTA U.T.F.S.M.
JUAN.MENARES@UG.UCHILE.CL
WHATSAPP +56941055309

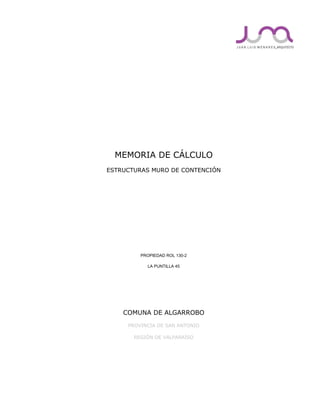

2. MEMORIA DE CÁLCULO
ESTRUCTURAS MURO DE CONTENCIÓN
PROPIEDAD ROL 130-2
LA PUNTILLA 45
COMUNA DE ALGARROBO
PROVINCIA DE SAN ANTONIO
REGIÓN DE VALPARAÍSO

3. ÍNDICE
1.- NORMA Y MATERIALES 3
2.- ACCIONES 3
3.- DATOS GENERALES 3
4.- DESCRIPCIÓN DEL TERRENO 3
5.- GEOMETRÍA 3
6.- ESQUEMA DE LAS FASES 4
7.- RESULTADOS DE LAS FASES 4
8.- COMBINACIONES 5
9.- DESCRIPCIÓN DEL ARMADO 5
10.- COMPROBACIONES GEOMÉTRICAS Y DE RESISTENCIA 5
11.- MEDICIÓN 7
12.- CONCLUSIÓN Y ALCANCES 8

4. 1.- NORMA Y MATERIALES
Norma: ACI 318-99 (Chile)
Hormigón: H25
Acero de barras: A-63-42H
Recubrimiento en el intradós del muro: 3.0 cm
Recubrimiento en el trasdós del muro: 3.0 cm
Recubrimiento superior de la cimentación: 5.0 cm
Recubrimiento inferior de la cimentación: 5.0 cm
Recubrimiento lateral de la cimentación: 7.0 cm
Tamaño máximo del árido: 30 mm
2.- ACCIONES
Empuje en el intradós: Pasivo
Empuje en el trasdós: Activo
3.- DATOS GENERALES
Cota de la rasante: 0.00 m
Altura del muro sobre la rasante: 0.00 m
Enrase: Intradós
Longitud del muro en planta: 15.50 m
Separación de las juntas: 5.10 m
Tipo de cimentación: Zapata corrida
4.- DESCRIPCIÓN DEL TERRENO
Porcentaje del rozamiento interno entre el terreno y el intradós del muro: 0 %
Porcentaje del rozamiento interno entre el terreno y el trasdós del muro: 0 %
Evacuación por drenaje: 100 %
Porcentaje de empuje pasivo: 50 %
Cota empuje pasivo: 0.00 m
Tensión admisible: 2.00 kp/cm²
Coeficiente de rozamiento terreno-cimiento: 0.60
ESTRATOS
Referencias Cota superior Descripción Coeficientes de empuje
1 - Arena suelta 0.00 m Densidad aparente: 1.80 kg/dm³
Densidad sumergida: 1.00 kg/dm³
Ángulo rozamiento interno: 30.00 grados
Cohesión: 0.00 t/m²
Activo trasdós: 0.33
Pasivo intradós: 3.00
Página 3

5. 5.- GEOMETRÍA
MURO
Altura: 3.50 m
Espesor superior: 40.0 cm
Espesor inferior: 40.0 cm
ZAPATA CORRIDA
Sin talón
Canto: 70 cm
Vuelo en el intradós: 110.0 cm
Hormigón de limpieza: 10 cm
6.- ESQUEMA DE LAS FASES
Fase 1: Fase
7.- RESULTADOS DE LAS FASES
Esfuerzos sin mayorar.
FASE 1: FASE
CARGA PERMANENTE Y EMPUJE DE TIERRAS
Cota
(m)
Ley de axiles
(t/m)
Ley de cortantes
(t/m)
Ley de momento flector
(t·m/m)
Ley de empujes
(t/m²)
Presión hidrostática
(t/m²)
0.00 0.00 0.00 0.00 -0.00 0.00
-0.34 0.34 0.03 0.00 0.20 0.00
-0.69 0.69 0.14 0.03 0.41 0.00
-1.04 1.04 0.32 0.11 0.62 0.00
-1.39 1.39 0.58 0.27 0.83 0.00
-1.74 1.74 0.91 0.53 1.04 0.00
-2.09 2.09 1.31 0.91 1.25 0.00
Página 4

6. Cota
(m)
Ley de axiles
(t/m)
Ley de cortantes
(t/m)
Ley de momento flector
(t·m/m)
Ley de empujes
(t/m²)
Presión hidrostática
(t/m²)
-2.44 2.44 1.79 1.45 1.46 0.00
-2.79 2.79 2.34 2.17 1.67 0.00
-3.14 3.14 2.96 3.10 1.88 0.00
-3.49 3.49 3.65 4.25 2.09 0.00
Máximos 3.50
Cota: -3.50 m
3.68
Cota: -3.50 m
4.29
Cota: -3.50 m
2.10
Cota: -3.50 m
0.00
Cota: 0.00 m
Mínimos 0.00
Cota: 0.00 m
0.00
Cota: 0.00 m
0.00
Cota: 0.00 m
-0.00
Cota: 0.00 m
0.00
Cota: 0.00 m
8.- COMBINACIONES
HIPÓTESIS
1 - Carga permanente
2 - Empuje de tierras
COMBINACIONES PARA ESTADOS LÍMITE ÚLTIMOS
Hipótesis
Combinación 1 2
1 1.00 1.00
2 1.40 1.00
3 1.00 1.70
4 1.40 1.70
COMBINACIONES PARA ESTADOS LÍMITE DE SERVICIO
Hipótesis
Combinación 1 2
1 1.00 1.00
9.- DESCRIPCIÓN DEL ARMADO
CORONACIÓN
Armadura superior: 2Ø12
Anclaje intradós / trasdós: 26 / 24 cm
TRAMOS
Núm.
Intradós Trasdós
Vertical Horizontal Vertical Horizontal
1 Ø10c/30 Ø12c/30 Ø22c/30 Ø12c/30
Solape: 0.3 m Solape: 1.05 m
ZAPATA
Armadura Longitudinal Transversal
Inferior Ø12c/15 Ø12c/15
Patilla intradós / trasdós: - / 30 cm
Longitud de pata en arranque: 30 cm
Página 5

7. 10.- COMPROBACIONES GEOMÉTRICAS Y DE RESISTENCIA
Referencia: Muro: nuevo
Comprobación Valores Estado
Comprobación a rasante en arranque muro:
Criterio del profesional
Máximo: 70.59 t/m
Calculado: 6.24 t/m Cumple
Espesor mínimo del tramo:
Jiménez Salas, J.A.. Geotecnia y Cimientos II, (Cap. 12)
Mínimo: 20 cm
Calculado: 40 cm Cumple
Separación libre mínima armaduras horizontales:
ACI 318M-99, Artículo 7.6 Mínimo: 4 cm
-Trasdós: Calculado: 28.8 cm Cumple
-Intradós: Calculado: 28.8 cm Cumple
Separación máxima armaduras horizontales:
ACI 318M-99, Artículo 7.6.5 Máximo: 50 cm
-Trasdós: Calculado: 30 cm Cumple
-Intradós: Calculado: 30 cm Cumple
Cuantía mínima mecánica horizontal por cara:
Criterio del profesional actuante (Cuantía horizontal > 20% Cuantía vertical) Calculado: 0.00094
-Trasdós: Mínimo: 0.00063 Cumple
-Intradós: Mínimo: 0.00013 Cumple
Cuantía mínima geométrica vertical cara traccionada:
-Trasdós (-3.50 m):
Artículo 14.3.2 de la norma ACI-Chile 318-99
Mínimo: 0.00075
Calculado: 0.00316 Cumple
Cuantía mínima geométrica vertical cara comprimida:
-Intradós (-3.50 m):
Artículo 14.3.2 de la norma ACI-Chile 318-99
Mínimo: 0.0006
Calculado: 0.00065 Cumple
Cuantía mínima mecánica vertical cara comprimida:
-Intradós (-3.50 m):
Norma EHE, artículo 42.3.2 (Flexión simple o compuesta)
Mínimo: 1e-005
Calculado: 0.00065 Cumple
Cuantía máxima geométrica de armadura vertical total:
- (0.00 m):
Artículo 10.9 de la norma ACI-Chile 318-99
Máximo: 0.08
Calculado: 0.00382 Cumple
Separación libre mínima armaduras verticales:
ACI 318M-99, Artículo 7.6 Mínimo: 4 cm
-Trasdós, vertical: Calculado: 25.6 cm Cumple
-Intradós, vertical: Calculado: 28 cm Cumple
Separación máxima entre barras:
ACI 318M-99, Artículo 7.6.5 Máximo: 50 cm
-Armadura vertical Trasdós, vertical: Calculado: 30 cm Cumple
Página 6

8. Referencia: Muro: nuevo
Comprobación Valores Estado
-Armadura vertical Intradós, vertical: Calculado: 30 cm Cumple
Comprobación a flexión compuesta:
Comprobación realizada por unidad de longitud de muro
Cumple
Comprobación a cortante:
Capítulo 11.3.1 (norma ACI-CHILE 318-99)
Máximo: 23.07 t/m
Calculado: 5.03 t/m Cumple
Comprobación de fisuración:
Artículo 49.2.4 de la norma EHE
Máximo: 0.3 mm
Calculado: 0.082 mm Cumple
Longitud de solapes:
Artículo 12.15 de la norma ACI 318-99
-Base trasdós: Mínimo: 1.04 m
Calculado: 1.05 m Cumple
-Base intradós: Mínimo: 0.3 m
Calculado: 0.3 m Cumple
Comprobación del anclaje del armado base en coronación:
Criterio J.Calavera. "Muros de contención y muros de sótano".
-Intradós: Mínimo: 0 cm
Calculado: 26 cm Cumple
Área mínima longitudinal cara superior viga de coronación:
Criterio J.Calavera. "Muros de contención y muros de sótano".
Mínimo: 2.2 cm²
Calculado: 2.2 cm² Cumple
Canto mínimo:
-Zapata:
ACI-Chile 318-99, Artículo 15.7
Mínimo: 15 cm
Calculado: 70 cm Cumple
11.- MEDICIÓN
Referencia: Muro A-63-42H Total
Nombre de armado Ø10 Ø12 Ø22
Armado base transversal Longitud (m)
Peso (kg)
53x3.71
53x2.29
196.63
121.17
Armado longitudinal Longitud (m)
Peso (kg)
13x15.36
13x13.63
199.68
177.13
Armado base transversal Longitud (m)
Peso (kg)
52x3.68
52x10.98
191.36
570.83
Armado longitudinal Longitud (m)
Peso (kg)
13x15.36
13x13.63
199.68
177.13
Armado viga coronación Longitud (m)
Peso (kg)
2x15.36
2x13.63
30.72
27.25
Armadura inferior - Transversal Longitud (m)
Peso (kg)
104x1.65
104x1.46
171.60
152.22
Armadura inferior - Longitudinal Longitud (m)
Peso (kg)
10x15.36
10x13.63
153.60
136.25
Arranques - Transversal - Izquierda Longitud (m)
Peso (kg)
53x1.22
53x0.75
64.66
39.85
Arranques - Transversal - Derecha Longitud (m)
Peso (kg)
52x1.97
52x5.88
102.44
305.58
Página 7

9. Referencia: Muro A-63-42H Total
Nombre de armado Ø10 Ø12 Ø22
Totales Longitud (m)
Peso (kg)
261.29
161.02
755.28
669.98
293.80
876.41 1707.41
Total con mermas
(10.00%)
Longitud (m)
Peso (kg)
287.42
177.12
830.81
736.98
323.18
964.05 1878.15
Resumen de medición (se incluyen mermas de acero)
A-63-42H (kg) Hormigón (m³)
Elemento Ø10 Ø12 Ø22 Total H25 Limpieza
Referencia: Muro 177.12 736.98 964.05 1878.15 37.98 2.33
Totales 177.12 736.98 964.05 1878.15 37.98 2.33
12.- CONCLUSIÓN Y ALCANCES
Para el análisis y diseño se utilizó el método estático que estipula la norma NCh 433 of 2011 vigente,
obteniendo los resultados reflejados en los planos estructurales. Todos los materiales según estándar y
normativa aplicable, en estado de fábrica y tratados ante humedad, corrosión y horadadores. Su calidad será
verificada por la constructora responsable en comunicación con el propietario.
Se realiza el estudio dinámico y se establece las soluciones requeridas -para el buen comportamiento mecánico
de estructuras-, en base a categorías de suelo y factores definidos según la región y uso, además de
informaciones previas extendidas por el mandante.
La inspección técnica de obras idónea, será subcontratada por el dueño a terceros. El mismo verificará el grado
profesional o certificación académica de los equipos correspondientes.
Se responsabilizan del correcto desempeño de estructuras los profesionales actuantes que corresponden a cada
etapa de ejecución de faenas. Se podrá especificar en obra accesorios estructurales de tipo secundario y
terciario, previo visto bueno del arquitecto proyectista y el calculista –con la correspondiente declaración en el
libro de obras-.
Aplican criterios del proyectista en el desarrollo de cálculo en aquellas materias donde la norma lo permite. Sin
embargo la presentación constituye una memoria del tipo regularización.
No se aceptarán muros sin barbacanas, todas a una distancia mínima de 5 metros entre cada una de, espesor
mínimo de 110 mm y en una cota de saturación no menor a 1.20 m.
JUAN LUIS MENARES RODRÍGUEZ
ARQUITECTO U.T.F.S.M.
Página 8

10. ESPECIFICACIONES TÉCNICAS
CONTENCIONES
UBICACIÓN : La Puntilla 45
COMUNA : Algarrobo
REGIÓN : Valparaíso
PROPIETARIO : Daniel Alejandro Álvarez Madrid
GENERALIDADES
LaspresentesespecificacionesTécnicasse refierena la construccióndemurode contenciónenun
deslindedelterreno, talcomoseindicaenproyectodearquitecturaadjunto.
Latotalidaddelosmaterialesutilizadoenlasfaenasserándeprimeracalidad,debiendosuProvisión
ajustarseestrictamentealasnormasI.N.N.yalasinstruccionesdelosfabricantes.
El emplazamientoo replanteodel murode contenciónseráenlo posibledesde el ejedepropiedad
haciaelinteriordelsitio.
El contratista deberá considerar las normas chilenas como complemento de estas
EspecificacionesTécnicas.
En la obrase mantendráen perfectoestado un juego de planos y especificaciones técnicas, como
también el libro de obras, donde se anotarán todas las observaciones e indicaciones tanto de la I.T.O.,
Arquitecto,IngenieroCivil,ConstructorCiviloContratistaqueparticipadelproyecto.
DESCRIPCIÓN DE PROYECTO
A.- DESCRIPCIONES, LEYES Y REGLAMENTO: Toda la obra deberá quedar perfectamente
terminada y el contratista deberá consultar toda partida que por olvido u omisión no estén expresadas en
las especificaciones, planos, detalles o listados de partidas que se rigen por estas especificaciones y se
considera para efectos de construcción y terminación de las obras, que el contratistaconoce y visitó el
terrenodondeseejecutarálaobra.
Lasobrasespecificadasdeberánejecutarseenconformidada los siguientesLeyesy/oReglamentos
vigentes: Legislación vigente de la construcción, Ordenanzas Generales, Especiales y Locales de
Construccióny Urbanización,PlanoRegulador,Decretos,Disposicionesrelativasa permisos,Aprobaciones,y
Derechos,Impuestos,NormativasdelosServiciosSECy deESSAL,especificacionesparalaconstrucciónde
murosdecontencióndel MINVU,el CódigoNormasy EspecificacionesTécnicasdeObrasdePavimentación
del Ministerio de Vivienda y Urbanismo y en
general a lasreglasdebuenaconstrucción.SedeberáconsiderartambiénNormasrelacionadasconpersonal
ymedidasdeseguridad.
B.- CUMPLIMIENTO DEL LEGAJO TECNICO: La obra se ejecutará estrictamente de acuerdo
aplanosdeestructuraydetalles,enconformidadalaspresentesespecificacionestécnicas.
C.- INSPECCION TECNICA DE LA OBRA: La Inspección Técnica de Obra estará a cargo de
unprofesional designado por el propietario.

11. D.- VISITA A TERRENO: El contratista deberá visitar los lugares de emplazamiento de las
obras para conocer su topografía, tipo de suelo, características geológicas y otras, como así mismo
lascondicionesdeabastecimientodematerialesyvialidaddelazona.
E.- SEÑALIZACIÓN Y MANTENCION TRANSITO PEATONAL: El contratista deberá
considerar todo gasto necesario para señalizar el lugar de la obra y colocar barreras u otros elementos de
seguridad que permitan el normal desarrollo de las actividades propias de las personas que circulan por el
lugar deemplazamientodelasobras.
F.- RESPONSABILIDAD DEL CONTRATISTA: Si ocurren deterioros de obras motivadas por
accidentes o mal manejo de materiales, equipos y herramientas, las reparaciones serán de cargo del
contratista designado por el propietario.
G.- REQUISITOS DE CALIDAD DE LOS MATERIALES: La totalidad de los materiales
especificados se entienden de primera calidad dentro de su especie. Su provisión deberá ajustarse
estrictamente a las normas consignadas para cada uno de ellos, o las especificaciones de los respectivos
fabricantes,enloscasosqueseestablezcanmarcasdeterminadas.
La aceptacióndefinitivadelos materiales, deberáser hechaen la obrapor el profesional designado
comoInspectorTécnicodeObra(I.T.O.),delocualdeberádejarconstanciaenelLibrodeObra.
H.- ACCIDENTES DEL TRABAJO Y DERECHOS LABORALES: Será de única
responsabilidaddel contratistadar cumplimientoenformaestrictatantoa las Leyesrelativasa Seguridaden
el trabajoyalosbeneficiosy/oderechoslaboralesestablecidosporLeyoporconveniodecaráctercolectivo.
Elcontratistadeberáhacerentregadelasiguientedocumentación:
• ListadoTrabajadoresdelContratistaySubcontratistas.
• LibrodeAsistenciadetodoelpersonal.
• Certificadodeafiliaciónalorganismoadministradordelaley16.744.
• CopiasdeactasdeentregaReglamentoInternodeOrden,Higieney Seguridad.
• CopiaderegistroD.S.40Obligacióndeinformarriesgoslaboralesatodoslostrabajadores.
• RegistrodeInducción,capacitaciónendistintasmaterias.
• Copiasdeactasdeentregadeequiposdeprotecciónpersonalalostrabajadores.
• Detalle, cantidady característicade equiposde proteccióncontraincendio(extintores) que
laempresadispondrámientrasseejecutenlasobras.
1. OBRA PRELIMINARES
INSTALACIÓN DE FAENAS
A.- BODEGA
Elcontratistadeberáacondicionar,enunlugarqueestimeconvenienteparaelfuncionamientodelaobra.
B.- BAÑO QUÍMICO
Elcontratistadeberáinstalarunbañoquímicoparapersonaldefaenasauncostadodelabodega.
C.- EMPALMES PROVISORIOS
El Contratistapodráconectarsea las redesEléctricasy deAguaPotableexistentesdel recintopara realizar
susfaenasconstructivas.
Al términodelasobrasel ContratistadeberácancelarlosconsumosEléctricosy deAguaPotable,loscuales
corresponderán requeriral mandante.

12. TRAZADO Y NIVELACION
Estapartidaseejecutarádeacuerdoa dimensionesindicadasenplanodedetalle,losnivelesserán
tomadosconrespectoalosnivelesdelavivienda.
DEMOLICIÓN Y RETIRO CIERRE EXISTENTE
Elcontratistadeberáretirarel cierreexistenteenterrenocolindantealaconstruccióndelmuro.
Previoal iniciodelapartidasedeberácontarconlaautorizacióny/oel permisonotarial porpartedel
propietariodel terrenovecino en caso de requerir carácter medianero en los tramos.
Seconsultalainstalaciónde señalizaciónycierresprovisoriosrespectivos.
Losescombrosprovenientesdela demolición, deberánretirarseal términodela obray depositarse
enbotaderosautorizados.
PROYECTO DE INGENIERIA
Se considera proyecto de ingeniería que avala solución para murode contención. Se deberá
contar con este proyecto durante la ejecución delas obras
2. OBRAS DE CONSTRUCCIÓN
MOVIMIENTO DE TIERRAS.
Movimiento de tierra
Lostrabajosde movimientodetierrayconstruccióndelmuroseránejecutadosenlapropiedadobien
provisoriamenteenterrenovecinalparalocual,elcontratistadebecontarconlarespectivaautorizaciónnotarial.
Seconsultalainstalaciónde señalizaciónycierresprovisorios.
En caso de ser necesaria se consulta la utilización de entibaciones y/o si la ITO lo estima
conveniente,elcontratistadeberáconsiderarlautilizacióndeentibaciones.
Excavaciones
Se consulta las excavaciones necesarias para dar cabida a la base estabilizada, emplantillado y
hormigón, de acuerdo a plano, de ser necesario se deberán consultar rellenos en capas compactadas y
convenientementeregadashastaobtenerunadensidadapropiada.
Elsellodefundacióndeberáserrecibidopor laITOócalculista.
El contratistarecibiráel terrenoen las condicionesquese encuentray serádesu cuentaextraer la
capa vegetal en toda el área de replanteo de los muros retirando todo vestigio de materia orgánica en una
profundidaddealomenos20cm.
Las excavaciones se harán de acuerdo a plano, se evitará excavar más allá de la cota de sello
especificada en planos, caso contrario se rellenará el hoyo producido con material de soporte CBR> 15%
compactado en forma apropiada (por capas y con humedad óptima) se puede utilizar el mismo material
extraídodela fundaciónsiemprey cuandoel ITOlo acepte. Seejecutaránenunanchoadicional de30cm.,
respectoal anchodelazapataenlaparteinferior(sello)y 40cms.,enlapartesuperior.Encasoqueel suelo
lopermita,seautorizaráelusodeltaludcomomoldajeenlafundación.
Losescombrosprovenientesde las excavaciones, deberánretirarseal términodela obraal término
delostrabajosderellenoydepositarseenbotaderosautorizados
HORMIGÓN POBRE
Emplantillados
Todas las fundaciones llevarán una capa de emplantillado de espesor mínimo de 10cm según
indicación en los planos y formado por un hormigón de 170 kg., de cemento por m3. Su superficie será
planayhorizontal.

13. La colocación de Base Estabilizada TM2.”, de acuerdo a plano y compactada al 95%del Próctor
Modificado.
2.2.2 Relleno bajo fundaciones
Todasobre-excavación(desdeel sellofundaciónhasta la cotadenivel requerido), serárecuperada
mediantehormigónde170kg.,decemento por m3.Su superficieseráplanayhorizontal.
FUNDACIONES.
Moldajes
Serán de madera o de otro material resistentes, suficientemente rígidos, estancos y capaces de
soportar las cargas debidas a peso propio, sobrecargas y/o presión del hormigón fresco, sin
deformacionesni desplazamientos.
RetirodeMoldajes
a) El retiro de los moldajes, podrá efectuarse una vez que el hormigón esté lo
suficientementeendurecidoy su resistenciahayaalcanzadopor lo menosel dobledel valor necesario para
soportar las tensiones que aparecen en la estructura comoconsecuenciadeldescimbre.
b) Serecomiendanlossiguientesplazosmínimosantesdedescimbrar.
- Zapata 3días
- Muros 7días
El moldaje de los muros, solo podrá ser retirado una vez que el hormigón de estas adquiera la
resistencianecesariayconel vistobuenodelaITO.
c) Alretirarlosmoldajesdeberánevitarselosimpactosyvibraciones.
Enfierraduras
Calidaddelasarmaduras
SeusaráaceroderefuerzoconresaltetipoA63-42H enzapatasy muros.
Disposiciónycolocacióndelasarmaduras
a) Engeneral,deberánrespetarsetodaslasindicacionescontenidasenlaNormaINN,Nch429
ylassiguientesdisposicionesespeciales.
b) Lasbarrasquehansidodobladas,nopodránserenderezadaso vueltasadoblar.
c) Las armadurasdeberáncolocarseen la ubicaciónprecisaindicadaen los planos, debiendo
estarlimpias,exentasdepolvo,barro,escamasdeóxido,aceites,grasas,pinturasu otrassustanciascapaces
dereducirlaadherenciaconel hormigón.
d) Asimismo, deberá eliminarse mediante escobillado todo rastro de cemento, mortero u
hormigón endurecidooadheridos. Sedescartaránlasbarrasconexcesodeóxido.
e) Las armaduras, una vez colocadas, deberán mantenerse definitivamente en la posición
indicada en los planos, por lo cual deberácontarse con los elementos necesariosde separación (calugas)
queimpidanundesplazamientodurantela colocacióndelhormigón.
f) Engeneral,deberánconsultarsecomomínimo5 cmsderecubrimientoentodohormigón en
contactoconelterrenoozonashúmedasy3cmsenhormigónconcarashacialaintemperie.
g) Entodocaso, deberácumplirsequeel hormigónde los elementosestructurales, se realice
enformadeasegurarladebidacompactacióndelhormigónyllenadocompletodelosvacíosentrebarras.
h) Launióndearmaduras,serárealizadaporsimpletraslapodeacuerdoa lalongitudindicada
en los planos o un mínimo de 40 veces el diámetro mayor de las barras a
empalmar.
i) Los extremos de las barras se colocarán en contacto directo en toda su longitud del
empalme. Dichosextremospodrándisponerseunosobreotro, o encualquier formaquefacilitela ejecución
deunbuenhormigonadoalrededordelalongituddesuperposición.
j) Antesdel hormigonado deunelemento,el amarrey disposicióndelasarmaduras deberán
contarconelvistobuenodelaITOoel IngenieroProyectista.

14. Hormigón de Fundaciones H-25
Suministro y Colocación del hormigón:
Tantoelmurocomozapata serádehormigóntipoH25con90%deniveldeconfianza.
a) Seejecutaránenbasea arenay gravilladeT.M.1.5”a conresistenciacúbicanominala los
28díasde280kg/cm2.,conresistenciacaracterísticatipoH25y con90%deconfiabilidad.Entodocaso
seocuparáunadosificaciónmínimade8sacosdecementoporm3.
Lamezcla,colocaciónenobraycuradodelhormigónseharásegúnNormaINNNch.170.
b) A fin de alcanzar exactitudy uniformidaden las resistenciasdel hormigón, se recomienda
realizar sudosificaciónen“pesos”.
c) La mezcla se realizará mediante betonera o camión mezclador. No se aceptará mezclado de
hormigón “apala”.
d) Se recomiendan los siguientes valores máximos del cono de asentamiento, siempre
respetandolaresistenciaespecificada.
Zapatas 2 -3 cm.
Muros 3-4cm.
Secontrolaráperiódicamente,alomenos2controlesporelementoestructural.
e) La colocación del hormigón se realizará en forma continua entre juntas de hormigonado,
las cuales estarán ubicadas en las juntas de construcción del muro. En todo caso, las juntas se limpiarán
prolijamente, retirandotodabasura, hormigónsueltou otroelementoextraño; se ocuparáescoba, aspiradora
oaguaapresiónpararemoverlaspartículasindeseables.
f) Nosepermitirálacolocacióndelhormigónenlossiguientescasos:
1.- Despuésde90minutostranscurridosdesdeel momentoquesepusoencontactoel aguaconel
cemento.
2.- Cuandolatemperaturaambienteseaigualomenorque0ºC(mañanasdeinvierno).
3.- Ensuperficiesexpuestasal sol,cuandolatemperaturaambienteseamayorque30ºC.
4.- Cuando el hormigón acuse principio de fraguado o haya sido contaminado con sustancias
extrañasysupérdidadeasentamientoseasuperiora3.0cm.Osegúntablaanteriormenteentregada.
5.-Cuandosehayaagregadoaguaparasuablandamiento.
g) El espesor máximo de la capa de hormigón colocado será aquel, que pueda ser
perfectamentecompactado.Sinembargo,dichoespesornoserásuperiora50cm.
h) En lugares de difícil compactación o donde existe gran acumulación de uniones de
armaduras, antes de colocar el hormigón, deberá colocarse una capa de mortero de igual proporción
cemento/arena que la del hormigón y de un espesor de 3 a 4 cms., inmediatamente después se
colocaráel hormigón.
i) Nosepermitiráel vaciadodelhormigóndesdealturasmayoresa 1.5metros.Encasodeser
necesarioseharámedianteembudosy/oconductoscilíndricosa fin deevitarla segregaciónproducidapor la
caídalibre.
j) El hormigón será compactado hasta alcanzar su máxima densidad posible mediante
vibrador de inmersión adecuado a las características del elemento a trabajar, complementado por
apisonadoycompactaciónmanual.
k) El tiempo de aplicación de la vibración dependerá de la consistencia del hormigón, de su
composición(color) y dela potenciadel vibrador. Seevitaráel excesodevibrado(quenoaparezcalechada
enlasuperficie).
l) Elcuradodelhormigónseharádeacuerdoa NormaINNNch.170(Art.17y19)
m) La grava, gravilla y arena, se acopiarán en una cancha preparada en lo posible con un
radierdehormigónpobre, osegúnindicacióndelaITO.

15. Juntas de dilatación.
En general, las juntas de dilatación, serán las indicadas en los planos o en las presentes
especificaciones. Toda junta no consultada, deberá llevar el Vº Bº del Ingeniero
Estructural responsabledel proyecto.
a) En toda junta de hormigonado deberá eliminarse la lechada, mortero, hormigón poroso u
otra materia extraña de la superficie, mediantechorro de arena, chorro de agua, escobillado y succióncon
aspiradora.Elmoldajetendráventanasquepermitanregistro.
b) En la superficie de la junta deberá quedar al descubiertoun hormigónrugosoy de buena
calidad.Podrá consultar el uso de aditivos de pega autorizados por el calculista.
c) Lasjuntasdedilatación,serealizarancomomáximocada15metroslinealesemuro.
d) LasJuntasdedilataciónserán deunespesorde5 cmsy/o segúnindicaciónenel manual
deEspecificacionesTécnicasdeObrasdeConstruccióndelMinisteriodeViviendayUrbanismo.
Reparación de hormigón defectuoso
Todo hormigón defectuoso a juicio del Ingeniero calculista o de la Inspección Técnica, será
clasificadoendosgrados,deacuerdoasucompromisoconlaestabilidadestructuraldelelementoafectado.
Grado A: No afecta la estabilidad: deberá ser reparado con mortero, previa limpieza del hormigón
defectuosoenlaparteafectada.Seindicaráenlibrodeobra.
Grado B: Afectan la estabilidad de la obra: sólo podrá ser reparado mediante especificaciones
especialesdel IngenieroEstructural entregadasenterrenomedianteanotaciónenel LibrodeObrao Informe
Técnico.
MURO DE CONTENCIÓN HORMIGÓN H-25
Moldajes
Verítem2.3.1
Enfierraduras
Verítem2.3.2
Hormigón H-25 NC 90%
Verítem2.3.3
RELLENO MURO DE CONTENCIÓN
Geotextil.
Previo al relleno se colocara tela geotextil para drenaje el cual deberá estar conformada con fibras de
poliéster, polipropileno o de una combinación de ellas, que se ajustan a la norma AASHTOM 288 y a los
requisitosindicadosenel manual decarretera,volumen5.
Relleno sobre geotextil
El material permeable estará constituido por gravas naturales limpias, sin aristas vivas, libre de
material fino, materia orgánica, terrones de arcilla u otra sustancia deleznable, la granulometría del material
deberá estar comprometida entre 80 y 50 mm. Se colocará en capas de 25 cm. suelto y compactado con
equipomecánicoadecuado.
La masa permeable, envuelta por la tela geotextil, deberá tener un ancho mínimo de un tercio del
talónysituadoentodoel largodel muro.
*Relleno in situ (Relleno 2/3 del talón)
El restodel rellenose ejecutaráconsuelodel lugar quecumplaconCBR> 15%, previamentelibre
de impurezas u otros elementos extraños a el. Se colocará en capas de 25 cm. suelto y compactado con
equipomecánicoadecuado.

16. 3. OBRAS ADICIONALES
CIERRE PERIMETRAL SOBRE MURO DE CONTENCIÓN
Se recomienda estructura de pilares 50/50 anclados a muro de contención por medio de
pletinas ancladas durante la ejecución del muro. Mallas prefabricadas e instalados en forma
horizontal fijadosa lospilaresmetálicospormedioderemaches,tornillosroscalataosoldadura.
Se especificará por el responsable de la arquitectura la solución de cierros o la ausencia de
elloseneltramodecontenciones.Considerasecomocargadeusoenelcálculodichapartida.
4. ASEO GENERAL Y ENTREGA
El terreno donde se ejecutará la obra deberá entregarse perfectamente aseado retirando todo
elementosobranteprovenientedelaObras.
El contratistadeberáconsiderar entresuspartidael retirocompletodetodomaterial deexcavación
existenteenel sectoraconstruirlosmurosdecontención.
JUAN LUIS MENARES RODRÍGUEZ
ARQUITECTO UTFSM
