El documento describe un edificio de oficinas en España. La estructura consiste en un núcleo central de hormigón armado que contiene los ascensores y escaleras, al que se adjuntan cajas de hormigón que conforman los distintos pisos. La cubierta exterior está compuesta de una estructura de acero cubierta con vidrio y aluminio.

1. TEXTOS
SENTENCIAS DE ANÁLISIS
El edificio consiste de una estructura interna y una cubierta exterior de
vidrio y aluminio.
La estructura está compuesta de un nucleo de hormigón armado que
contiene los ascensores y escaleras adjunto a las varias "cajas" de
hormigón que conforman los distintos pisos. Es descrito como un árbol
por los arquitectos.
Un lado de estas "cajas" esta insertado en el nucleo estructural, mientras
que el otro se encuentra sostenido por columnas de acero. Todas
aquellas columnas que "son interrumpidas" por losas reanudan su curso
luego de pasar por un vano hacia el techo.
El nucleo se extiende desde el nivel -1 hasta el piso 6, con vanos creados
para permitir el acceso a los distintos pisos.
La única losa completa es la del primer piso que cubre el estacionamiento
en el piso -1.
El techo de la estructura está compuesto de una estructura de acero que
cubre todo el perimetro del edificio. El techo sostiene por dentro una
superficie de tubos montados diseñados para mejorar la acústica del
espacio interior.

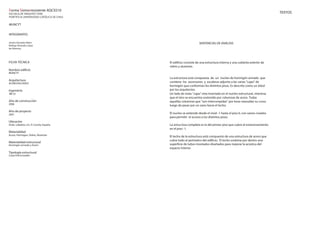

FICHA TÉCNICA
INTEGRANTES
Nombre edificio
MUNCYT
Arquitectura
ACEBOXALONSO
Ingeniería
NB 35
Año de construcción
2006
Año de proyecto
2001
Ubicación
Avda. Labañou s/n, A Coruña, España
Materialidad
Acero, Hormigon, Vidrio, Aluminio
Materialidad estructural
Hormigón armado y Acero
Tipología estructural
Losas Estructurales
Javiera Gónzalez Marín
Rodrigo Alvarado López
Ian Rammsy
Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

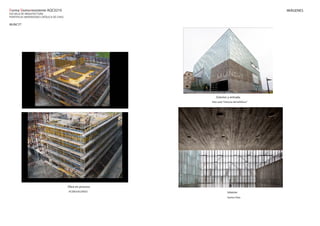

2. Exterior y entrada
Sitio web "Historia del teléfono"
Obra en proceso
ACEBOxALONSO Interior
Santos Diez
IMÁGENES
Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

3. Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

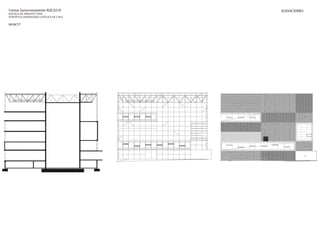

ELEVACIONES

4. Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

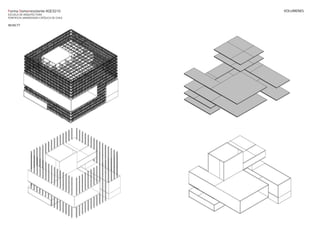

VOLUMENES

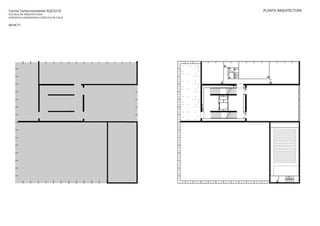

5. PLANTA ARQUITECTURA
Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

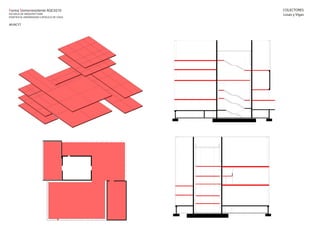

6. COLECTORES
Losas y Vigas
Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

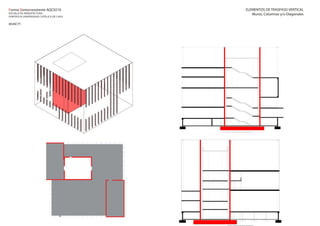

7. ELEMENTOS DE TRASPASO VERTICAL
Muros, Columnas y/o Diagonales
Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

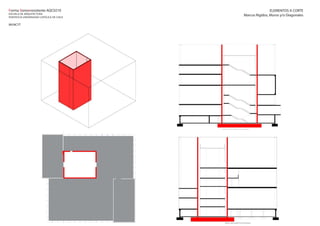

8. ELEMENTOS A CORTE
Marcos Rigidos, Muros y/o Diagonales
Forma Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

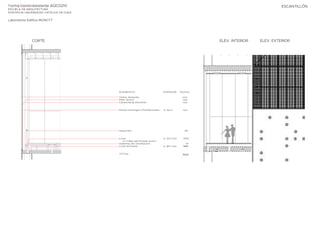

9. ELEV. EXTERIOR
ELEV. INTERIOR
PLANTA
CORTE
FormaSismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
Laboratorio Edificio MUNCYT
ESCANTILLÓN
ELEMENTO ESPESOR KG/m2
Vidrio Aislante n/a
Pilar Acero n/a
Carpintería Aluminio n/a
Panel Hormigón Prefabricado e: 5cm n/a
Soportes 25
Losa e: 20 cms 500
c/ malla perforada acero
Sistema de Ventilación 14
Losa Armada e: 20 cms 500
TOTAL 1024

10. FormaSismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
MUNCYT

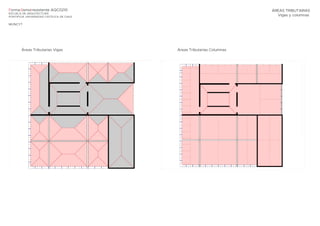

ÁREAS TRIBUTARIAS
Vigas y columnas
Áreas Tributarias Vigas Áreas Tributarias Columnas

11. F Sismorresistente AQC0210
ESCUELA DE ARQUITECTURA
PONTIFICIA UNIVERSIDAD CATÓLICA DE CHILE
orma

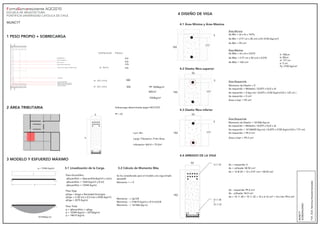

1 PESO PROPIO + SOBRECARGA
4 DISEÑO DE VIGA
4.2 Diseño fibra superior
4.1 Área Mínima y Área Máxima
4.3 Diseño fibra inferior
3 MODELO Y ESFUERZO MÁXIMO
3.1 Linealización de la Carga 3.2 Cálculo de Momento Máx
4.4 ARMADO DE LA VIGA
2 ÁREA TRIBUTARIA
PP 1 4kg/m2
00/m2
1 4kg/m2
n/a
n/a
n/a
n/a
Sobrecarga determinada según NCh1537
PP + SC
qEscantillón = Qescantillón(kg/m2) x Lt(m)
qEscantillón = 1 4 (kg/m2) x (m)
qEscantillón = 1 344 (kg/m)
qViga = Aviga x Densidad Hormigón
qViga = (1, (m) x 0, (m)) x 2500 (kg/m3)
qViga = 7 (kg/m)
q = qEscantillón + qViga
q = 1 344 (kg/m) + 7 (kg/m)
q = 14 19 (kg/m)
Peso Escantillón:
Peso Viga:
Peso Total:
Se ha considerado para el modelo una viga simple
apoyada
Momento + = 0
Momento - = (qL2)/8
Momento - = (14 19 (kg/m) x (9 4 (m)2)/8
Momento - = 1 14 (kg-m)
1 14 (kg-m)
Luz= 8m
Largo Tributario= 9 4m Área
tributaria= 8x9 4 = 7 m2
h: 1 cm
b: 0cm
d: 177 cm
e: 5 cm
Fy: 2100 kg/cm2
Momento de Diseño = 0
As requerido = Mdiseño / (0,875 x Fy/2 x d)
As requerido = 0 (kg-cm) / (0,875 x 2100 (kg/cm2)/2 x 125 cm )
As requerido = 0 cm2
As Mín = (d x b) x 14/Fy
As Mín = (177 cm x 0 cm) x14/ 2100 (kg/cm2)
As Mín = 9 cm2
Área Mínima
As Máx = (d x b) x 0,018
As Máx = (177 cm x 0 cm) x 0,018
As Máx = 1 0 cm2
Área Máxima
Área Requerrida
Área a Usar = 9 cm2
Área a Usar = 99 cm2
Momento de Diseño = 1 14 (kg-m)
As requerido = Mdiseño / (0,875 x Fy/2 x d)
As requerido = 1 14 00 (kg-cm) / (0,875 x 2100 (kg/cm2)/2 x 177 cm)
As requerido = 99 cm2
Área Requerrida
As + requerida: 0
As + utilizada: 9 cm2
As = 1 Φ = 1 x 4 91 cm2 = 9 cm2
As - requerida: 99 cm2
As - utilizada: 54,9 cm2
As = 10 ∅ 2 10 ∅ = 10 x 1 cm2 = 99 cm2
MUNCYT
ACEBOXALONSO
FSR.
2020.
Rammsy
Alvarado
Gonzalez
∅
∅
10 ∅
q = 1 344 (kg/m)
1
0
ESPESOR PESO
e: 5cm
e: 20 cms
e: 20 cms
177
1
1 177
0
0
177
1
500
500

12. F Sismo
rresistente AQC0210
ESCUELA DE A
RQUITECTURA
PONTIFICIA UNIVER
SIDAD CATÓLICA DE CHILE
orma

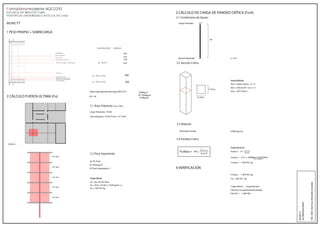

1 PESO PROPIO + SOBRECARGA
4 VERIFICACIÓN
3 CÁLCULO DE CARGA DE PANDEO CRÍTICA (Fcrit)
2 CÁLCULO FUERZA ÚLTIMA (Fu)
Sobrecarga determinada según NCh1537
PP + SC
Apoyo Empotrado
4m
h=4 cm
b=4 cm
Apoyo Rotulado
α = 0,7
Pu = At x Q x Nº Pisos
Pu = (9 4 x 10 4)m x 1 4 kg/m
Pu = 744 931 kg
Fcrítico = 1 009 901 kg
Pu = 744 931 kg
Carga última < Carga Nominal
Columna no experimentará pandeo
744 931 < 1 009 901
Carga Última
At: 97,76m
Q: 1 4 kg/m
Nº Pisos Soportados:
Fcrítico = π x
E x I min
Carga Nominal
Inercia Mínima
Imin = (base x altura ) / 12
Imin = (4 cmx 4 ) / 12
Imin = 34171 cm
Hormigón armado 23500 kg/cm2
MUNCYT
ALCEBOXALONSO
FSR.
2020.
Rammsy
Alvarado
Gonzalez
Fcrítico = π x
E x I min
(α x L)
23500kg/cm x 341718cm4
(0,7 x 4 0cm)
(α x L)
Fcrítico = 3,14 x
Fcrítico = 1 009 901 kg
1 4kg/m2
1 4kg/m2
1 4kg/m2
1 4kg/m2
1 4kg/m2
1 4kg/m2
3.1 Condiciones de Apoyo
3.2 Sección Crítica
3.3 Material
3.4 Pandeo Crítico
2.2 Peso Soportante
2.1 Área Tributaria Luz= 9 4m
Largo Tributario= 10 4m
Área tributaria= 10 4 9 4 = 97 7 m
Corte A-A'
PP 1024kg/m
500kg/m
1524kg/m
n/a
n/a
n/a
n/a
ESPESOR PESO
ELEMENTO
Vidrio Aislante
Pilar Acero
Carpintería Aluminio
Panel Hormigón Prefabricado e: 5cm
Tabique
e: 20 cms
e: 20 cms
Losa Armanda
Malla perforada acero
Sistema de Ventilación
Losa Armada
500
500
