1. PROYECTO AMPLIACIÓN VIVIENDA BALCONES DE
CASA BLANCA
- BALCON Y ESPACIO INTERIOR SEGUNDO NIVEL
Propietario:
Stephanie Alejandra Quiza Polanía
Dirección Calle 8 No 33-58 Balcones de Casa Blanca
Casa 1
Elaboró: E n r i q u e Cruz Salomón
Ing. Civil TP 02030 VLL
NEIVA, DICIEMBRE 2017.

2. CONTENIDO
1. Ubicación
2. Reconocimiento del entorno
3. Levantamiento topográfica
4. Evaluación de Materiales y aspectos constructivos.

3. 1. UBICACIÓN
La vivienda forma parte de la Undidad residencial Balcones de Casa Blanca
localizada en la zona oriental de la ciudad, en uno de los sectores de mayor
desarrollo de la ciudad.
2. RECONOCIMIENTO DEL ENTORNO
Este programa de vivienda, de construcción reciente (Constructora
VARGAS 2005) se desarrolló como vivienda en dos niveles, todas con
un espacio generoso para utilizar como balcón, que ha sido objeto de
ampliación en varias de ellas, de acuerdo a lo observado y confirmado
por diferentes usuarios.
3. INFORMACIÓN BÁSICA.
Se obtuvo información arquitectónica de la vivienda existente y del proyecto
de ampliación elaborado por la arquitecta PATRICIA RAMIREZ CUENCA,
información que se muestra a continuación:
Fig.1 Planta primer piso existente

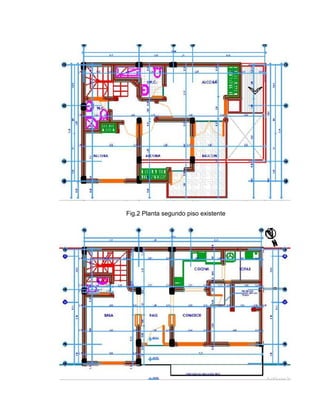

4. Fig.2 Planta segundo piso existente

5. En la figura anterior (Fig.3 Ampliación primer piso)) se observa la
proyección del balcón del segundo nivel.
Fig. 4 Ampliación segundo piso
4. OBJETIVO DEL PROYECTO
El objetivo del proyecto de ampliación se puede indicar de la siguiente
manera: A) Remplazar la cubierta en teja del área de ropas por una placa
maciza y tener un área más amplia en la zona de trabajo integrando cocina
y patio de ropas. En el segundo piso esta área es estrecha y su utilidad
práctica es limitada. (Ver fig. 4).

6. B) Integrar el área de jardín interior del primer piso al resto del nivel
mediante la construcción una placa de maciza y poder ampliar el balcón
en el segundo nivel tal como se indica en la fig. 4
5. CONFIGURACIÓN ESTRUCTURAL
El sistema principal de resistencia sísmica está constituido por muros de
ladrillo hueco de perforación horizontal confinados.
La cimentación está conformada por un sistema de vigas formando anillos
rectangulares con las características exigidas por la Norma vigente:
Distancias interiores menores de 4.0 m, acero de refuerzo indicado.
Los elementos de confinamiento están conformados por columnas y vigas
de concreto reforzado con las siguientes características:
Columnas: 15 x 25 cm
Vigas de cimentación 20 x 20 cm
Vigas de sobre muros: 15 x 20 cm
6. EVALUACIÓN DE MATERIALES Y ASPECTOS
CONSTRUCTIVOS
La edificación, como se anotó anteriormente, estructuralmente
corresponde a u n s is t e m a s d e m u ro s confinados de arcilla, de
perforación horizontal de espesor 0.12 m. Una cubierta en teja de
AC montada sobre correas en perfiles metálicos cerrados de 12 x 6 cal 18.
6.1 MATERILALES
- Concreto - El concreto utilizado para la construcción de
los elementos estructurales y no estructurales es de 21 Mpa, el cual
fue utilizado para cimientos, columnas y vigas de confinamiento y
cintas de amarre, .
- Acero de refuerzo - El acero de refuerzo longitudinal
utilizado corresponde a un F´c=4200 MPa
6.2 ASPECTOS CONSTRUCTIVOS.

7. - CIMETACIÓN
La cimentación está dispuesta de tal manera que conforma un anillo, es
decir, se entrelazan entre sí, formando un “diafragma” como lo indica la
Norma NSR-10.
La cimentación la conforman una viga de amarre de 0.20 x 0.20 m sobre
un cimento corrido de concreto ciclópeo de 0.30 x0.30 m
La viga de amarre está reforzado con una armadura longitudinal de 4Ø
½” y estribos de Ø 3/8 c. 015 como refuerzo transversal. La Norma
NSR-10 indica 4Ø 3/8”.
Para el tipo de suelo y para las cargas que se generan la
cimentación cumple con las indicaciones de la NRS-10
- COLUMNAS Y VIGAS DE CONFINAMIENTO.
Columnas de confinamiento de 0.12 x 0.25 m con 4Ø ½” como armadura
longitudinal y Estribos Ø 3/8” c. 0.15 m dispuestos en los sitios
recomendados en la Norma
- Muros
El chequeo de cantidad, altura y espesores de muros cumple con lo
establecido en la Norma.
- Cubierta
La cubierta es una estructura conformada por teja de AC montada
sobre los muros mediante correas metálicas ancladas en ellos.
Este tipo de cubierta se utiliza las áreas de cocina, cuarto de baños y
dormitorios
7. CHEQUEO ESTRUCTURA DE AMPLIACIÓN
7.1 PLACA DE ENTREPISO

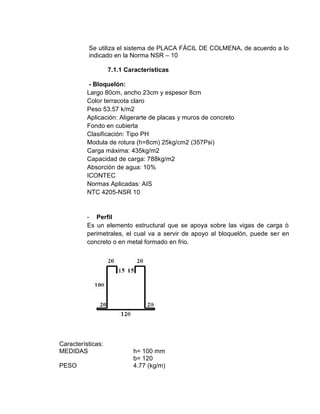

8. Se utiliza el sistema de PLACA FÁCIL DE COLMENA, de acuerdo a lo
indicado en la Norma NSR – 10
7.1.1 Características
- Bloquelón:
Largo 80cm, ancho 23cm y espesor 8cm
Color terracota claro
Peso 53.57 k/m2
Aplicación: Aligerarte de placas y muros de concreto
Fondo en cubierta
Clasificación: Tipo PH
Modula de rotura (h=8cm) 25kg/cm2 (357Psi)
Carga máxima: 435kg/m2
Capacidad de carga: 788kg/m2
Absorción de agua: 10%
ICONTEC
Normas Aplicadas: AIS
NTC 4205-NSR 10
- Perfil
Es un elemento estructural que se apoya sobre las vigas de carga ò
perimetrales, el cual va a servir de apoyo al bloquelón, puede ser en
concreto o en metal formado en frio.
Características:
MEDIDAS h= 100 mm
b= 120
PESO 4.77 (kg/m)

9. Fy 29.53 (kg/mm2)
ESPESOR 1.5 (mm)
LUZ MAXIMA 3.5 (m) Entre apoyos
- Características de la Placa fácil:
Perfil “U”
Luz entre apoyos: 2.22 m entre ejes
Espesor 15 cm
Peso 152.kg/m2
Carga vivía de diseño: 230 kg/m2
Carga muerta adicional: 120 kg/m2
Espesor dela placa de concreto: 7 cm
Malla electrosoldada: se reemplazó la malla M-84 por
Fig. 5 Corte típico de la Placa fácil
Fig. 6 Corte típico placa fácil apoyada en la viga en voladizo

10. La placa se armó colocando los perfiles en sentido transversal apoyándose en las
vigas laterales de los ejes D y E, como se observa en la fig. 7
Fig. 7 Paca existente y proyectada
De acuerdo a las características de la placa a utilizar la carga última (Wu) para los
perfiles es del orden de 2.827 Kg/m2 muy superior a las cargas de diseño, como
se observa en la tabla No 1 proporcionada por la Empresa COLMENA. (Ver tabla
anexa).
7.1.2 Vigas laterales D y E
- Cargas
Placa maciza. 2.4 t/m3 x 0.20 m = 0.48 t/m2

11. Placa fácil: = 0.152 t/m2
Acabados superior: =0.12 t/m2
Acabados inferior: =0.05 t/m2
Muros divisorios: =0.30 t/m2
Carga viva: =0.23 t/m2
Área aferente:
Viga eje D: =3.93x0.5 +2.22x0.5 m
Viga E: =2.22x0.5 m
D= 1.102 x 2.93x0.5 +802 x 2.22 x 0.5 =2.504 kg/m = 2.504 kg./mm
L = 230 x 2.93 x 0.50 + 230 x 2.22 x 0.50 kg/m = 592 kg,/m2
Wu = 1.2D + 1.6 L = 3.96 t/m
Mf 2 = 4.0 t-m; Mf 3 = 3.9 t-m
Para b=15 cm d= 30 cm K = 0.0296 p = 0.013 As= 5.85 cm2; usar 3 Ø 5/8”

12. Las vigas laterales, vigas ejes D y E, de sección 12 x 35 cm se arman de la
siguiente manera:
Arm superior e inferior: 3 Ø No 5 + 10 E No 3 c.10 en extremos y E No3 c.12 en la
sección central.
En el apoyo del voladizo (eje 1) se coloca un bastón Ø No 5 L =2.0 m superior.
Cuadro No 1 Carga última para perfiles entrepiso COLMENA espesor 1.5 mm y
luces simplemente apoyadas.

13. En términos generales y particulares el sistema estructural utilizado en la
construcción de la ampliación cumple con lo indicado en la Norma sismo
resistente Colombiana NSR-10.
Elaboró:
ENRIQUE CRUZ SALOMÓN Ing. Civil TP No 02030 V.LL
