Este documento describe los cálculos necesarios para diseñar pozos de letrinas apropiados para diferentes números de usuarios. Explica las distancias mínimas recomendadas para la construcción de letrinas y proporciona ecuaciones para calcular el volumen y profundidad requeridos para pozos cuadrados, circulares y rectangulares basados en el número de usuarios, la tasa de acumulación de lodo y la vida útil deseada.

1. I.U. Politécnico Santiago Mariño
Extensión caracas
Asignatura: Electiva V
Saneamiento ambiental
S.A.I.A
Disposición de Excretas
Calculo de Letrinas
Elaborado por:
Lesmith Rojas. C.I. 19.965.249

2. Estructura que se construye para disponer las excretas o
materia fecal, con la finalidad de proteger la salud de la
población y evitar la contaminación del suelo, aire y agua.
Letrinas
Distancias mínimas para su construcción:
Fuentes de abastecimiento de agua 45 m
Cuerpo de agua 15 m
Estanque subterráneo 15 m
Vivienda 6 m
Lindero 5 m
Campo de riego 5 m
Lindero 5 m

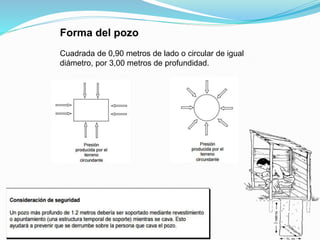

3. Forma del pozo
Cuadrada de 0,90 metros de lado o circular de igual
diámetro, por 3,00 metros de profundidad.

4. Cálculo de los pozos de letrina usando tablas
Diseño del pozo para 4 usuarios habituales

5. Diseño del pozo para 6 usuarios habituales

6. Diseño del pozo para 8 usuarios habituales

7. Cálculos para el diseño de pozos de letrina
Rectangular
Área =Longitud x Ancho
Volumen = área x profundidad
Profundidad = volumen
área

8. Circular
Área = Diámetro x 3,14
4
Volumen = Diámetro x 3,14 x profundidad
4
Profundidad = Volumen
(Diámetro x 3,14 )
4
2

9. Tasas máximas de acumulación de fango sugeridas
Cálculo del volumen basado en el uso
Volumen = numero de usuarios x tasa de acumulación fango x vida útil + 0.5 x Área
1000
vida útil = (Volumen - 0.5 x Área)x100
numero de usuarios x tasa de acumulación fango

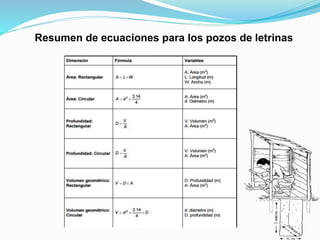

10. Resumen de ecuaciones para los pozos de letrinas
